工业用聚酯带式水平输送设备结构设计

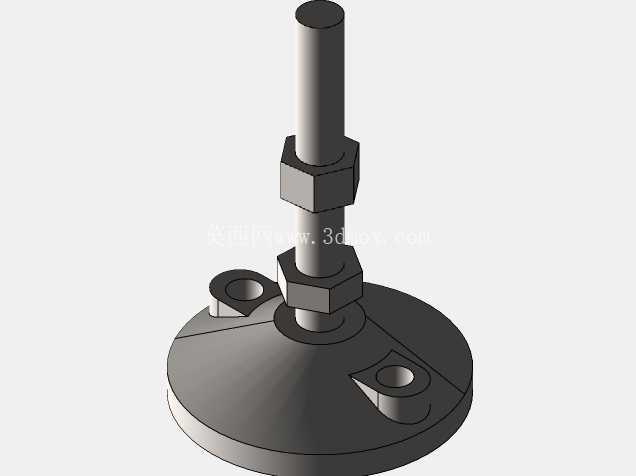

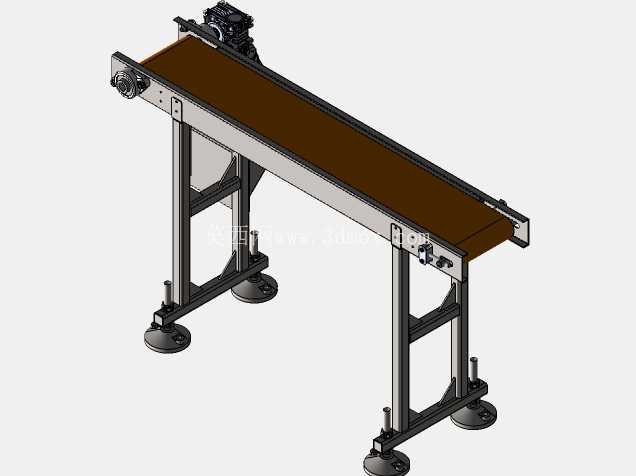

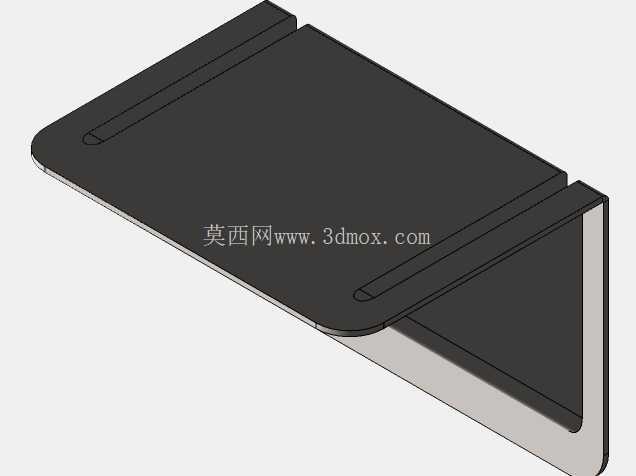

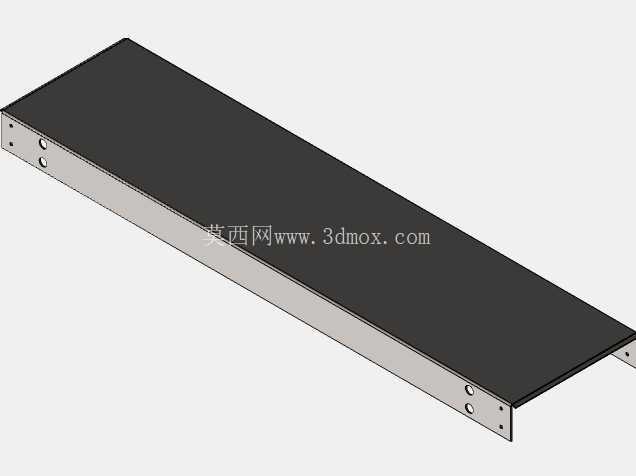

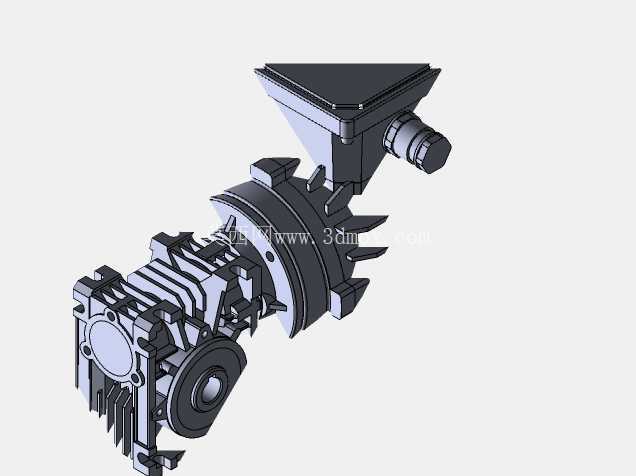

　　机架主体采用标准工业铝型材搭配钣金折弯件拼接而成，支腿部分设计为可调节高度的脚杯结构，四个支脚的脚杯调节行程预留了50mm的调整量，既可以抵消安装地面的不平整误差，也能根据前后对接设备的高度差灵活调整输送面的水平高度，不需要额外加装垫高垫块，安装适配性更强。考虑到长距离输送下的带面下垂问题，机架中段在带面回程段与承载段之间加装了横向支撑托条，托条采用低摩擦系数的耐磨高分子材质，既可以承托带面避免长时间运行后带面松弛下垂，也不会因为摩擦阻力过大增加驱动电机的负载，同时托条采用卡槽式固定结构，磨损后可以直接抽出更换，不需要拆解整个机架结构。这款带式输送结构的设计初衷，是解决车间内短距离工位间的轻型物料转运需求，常见于电子零部件组装线、包装工序接驳、小型加工件流转等场景，相比滚筒线，聚酯带面的接触摩擦力更均匀，不会对表面易刮花的工件造成磕碰损伤，也能适配尺寸更小、形态不规则的散件输送，不会出现卡料、漏料的问题。从结构布局来看，整体采用单侧端部驱动的布置方式，驱动单元集成在机架一端的上部位置，通过减速机构直接带动主动辊转动，省去了复杂的链传动或皮带传动结构，既压缩了设备端部的占用空间，也减少了后续运维的润滑、张紧调整点位，日常维护只需要定期检查驱动端的固定螺栓松紧即可。

　　带面选用聚酯材质，相比普通PVC带，聚酯带的抗拉强度更高，延伸率更低，长时间张紧运行下不会出现不可逆的拉长变形，减少了张紧调整的频率，同时带面表面做了哑光防滑处理，输送坡度在5度以内的情况下都能保证工件不打滑，适配更多现场安装的倾斜需求。端部的从动辊设计了螺杆式张紧结构，张紧调节螺栓布置在机架端部的两侧板上，调整时只需要同步旋转两侧的调节螺母，就能带动从动辊前后移动，实现带面的张紧度调整，同时两侧的调节结构独立设置，可以微调从动辊的平行度，避免带面运行时出现跑偏的问题，相比中心张紧结构，这种侧调结构的操作空间更大，不需要探入设备底部就能完成调整。

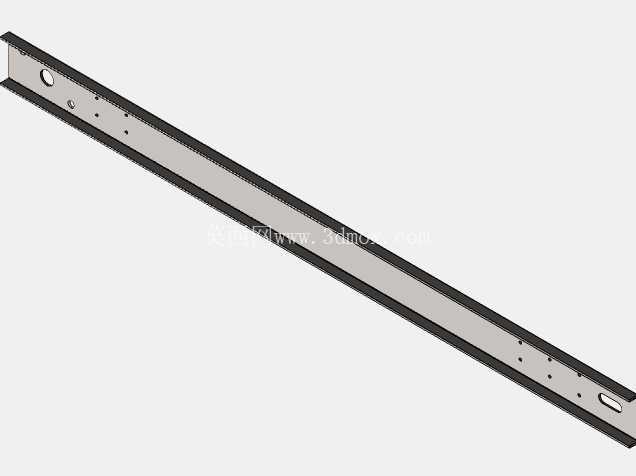

　　设备的两侧机架梁上预留了标准的T型槽安装位，后续可以根据使用需求加装光电传感器安装支架、工件挡停机构、导向护栏等附件，不需要在型材上额外打孔攻丝，拓展性更强，能适配不同的工位自动化改造需求。从安装边界来看，设备整体宽度控制在400mm以内，输送面的有效宽度为300mm，长度可根据实际工位间距灵活调整，单段标准长度为2000mm，端部驱动单元的突出长度不超过200mm，安装时只需要预留端部300mm的检修空间即可，不需要占用过多的车间通道面积。在设计过程中，特意将所有的紧固件都采用标准内六角圆柱头螺栓，统一了螺栓规格，现场安装和后期维护时不需要准备多种规格的拆装工具，降低了运维的配件储备成本。

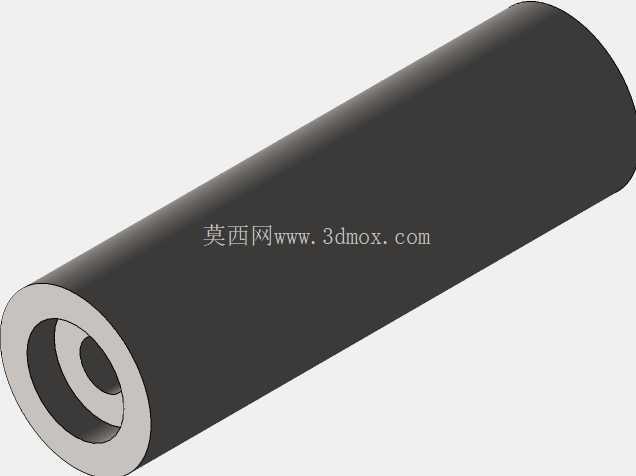

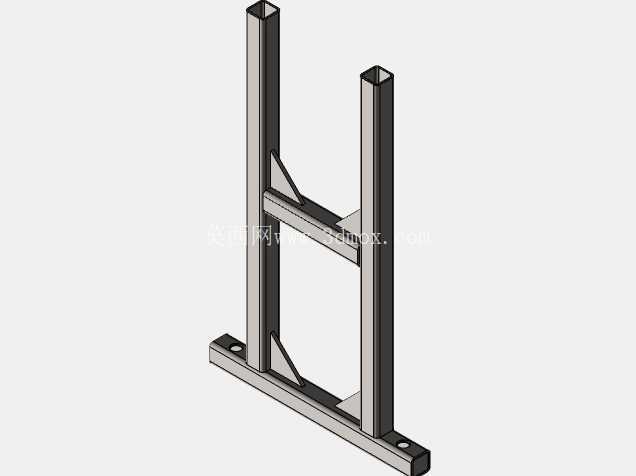

　　带面下方的回程段也加装了简易的托辊，避免回程段带面下垂刮蹭机架支腿，同时所有的辊筒两端都采用密封式深沟球轴承，自带防尘密封圈，能适配车间内有少量粉尘的工作环境，不需要频繁加注润滑脂，轴承的额定使用寿命能满足两班倒连续运行的工况需求。驱动电机的选型匹配了300mm带宽下的最大负载能力，额定负载下输送速度可在0-30m/min范围内调整，能对接不同节拍的生产流水线，不管是手工装配工位的低速输送，还是自动化包装线的高速流转都能适配。机架的支腿与横梁之间采用角件连接，连接强度足够承受50kg/m的均布载荷，满足大多数轻型工件的输送需求，同时整体结构的自重较轻，不需要做专门的地面预埋固定，直接放置在硬化地面上通过脚杯调平即可使用，搬迁移位也非常方便，适合经常需要调整产线布局的柔性生产车间使用。
