细长轴式工业切割刀具结构设计

这款细长轴式切割刀具，主要面向精密机加工场景下的窄槽切削、小余量端面修整以及薄壁件的切断工序，在小型通讯结构件加工、精密五金零件批量生产、电子连接器端子裁切等场景中适配性较强。从实际加工工况来看，这类细长结构的刀具常搭配高速回转主轴使用，在进给量控制在0.02-0.08mm/r的区间内，可实现切口宽度0.8-2mm的精准裁切，避免传统宽刃刀具切削时带来的工件变形问题，尤其适合壁厚不足1mm的薄壁金属管件、冲压铜片的定长切断作业。

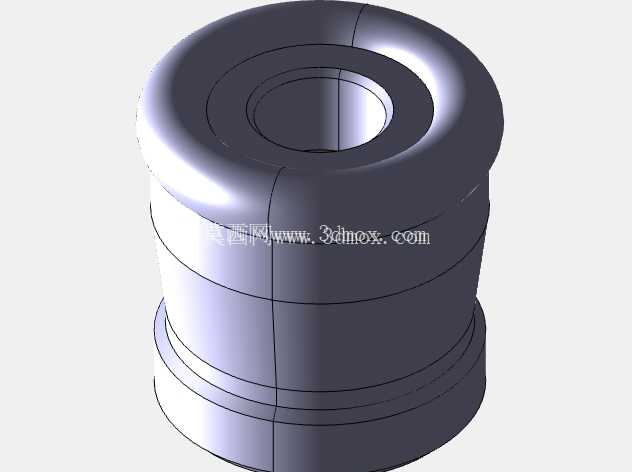

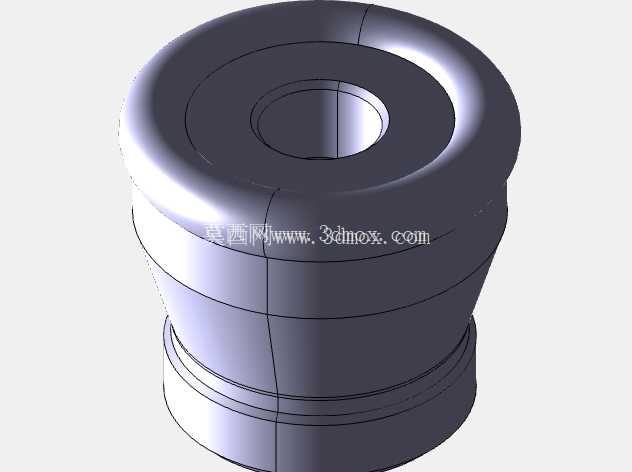

从结构设计逻辑来看，整体采用阶梯轴式的同轴布局，顶端的小直径轴段为装夹定位段，直径公差控制在h6级，与弹簧夹头的内孔配合间隙不超过0.01mm，可保证高速回转时的径向跳动量控制在0.005mm以内，避免切削时出现振纹。中间的环形凸台为轴向定位面，装夹时该端面与夹头端面贴合，可承受轴向进给时的切削反力，防止刀具在高速切削时出现轴向窜动，保障切削深度的一致性。主体刀杆部分采用等直径设计，长径比控制在12:1，既满足深槽切削时的避让需求，又通过合理的材料热处理工艺保证杆部刚性，切削时的挠度变形量不超过0.02mm，避免出现让刀导致的切口锥度问题。

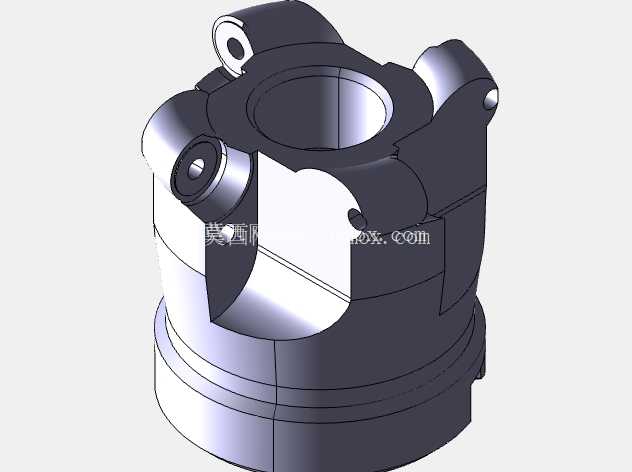

刀具的切削端位于杆部最下端，刃口采用周齿+端齿的组合布局，周齿负责侧面的修光切削，端齿负责轴向进给的切入，刃口后角设计为12°，既保证刃口强度，又减少切削时的后刀面摩擦，降低加工过程中的切削热累积。刀杆表面采用氧化处理，可减少切削碎屑的粘附，在使用乳化液冷却的工况下，可有效降低切屑刮伤已加工表面的概率。

从安装边界来看，该刀具适配ER11及以上规格的弹簧夹头，装夹时需保证定位凸台完全靠紧夹头端面，悬伸长度可根据实际切削深度调整，最大悬伸长度不超过杆部直径的15倍，避免刚性不足引发断刀风险。在实际生产线应用中，这类刀具常搭配走心机、小型精密铣床使用，针对3C行业的小型金属结构件裁切工序，相比传统锯片铣刀，其切入时的冲击力更小，可加工硬度在HRC35以下的碳钢、铜合金、铝合金材料，单次刃磨后的加工寿命可稳定在800-1200件，切口的表面粗糙度可达到Ra1.6，无需后续的二次打磨工序，可有效缩减精密小零件的加工工序链。

设计过程中针对细长刀具常见的颤振问题，在刀杆的阶梯过渡处采用了R0.5的圆角过渡，避免应力集中导致的刀杆断裂，同时通过有限元仿真对不同长径比下的固有频率进行校核，保证刀具在12000rpm的常用转速区间内不会发生共振，适配多数小型精密加工设备的主轴转速范围。刃部的几何参数经过多轮切削试验优化，针对铝合金切削时的粘刀问题，端齿设计了2°的轴向斜角，可引导切屑沿刀杆轴向排出，避免切屑堵塞在窄槽内刮伤工件内壁。
