3英寸环形防护结构FPV穿越机设计

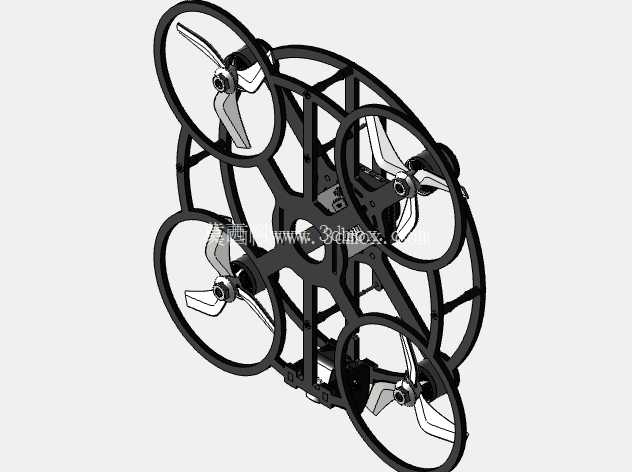

　　中心机架区域预留了飞控、电调、电池、图传模块、FPV摄像头的标准安装位，安装孔位兼容主流3寸穿越机的通用配件规格，使用者可以根据自身作业需求搭配不同参数的动力套装与图传设备，不需要额外对机架进行二次打孔改装。环形防护圈的截面采用流线型修型设计，飞行过程中气流可以顺着防护圈外壁顺畅流过，尽可能降低防护结构带来的额外风阻，减少动力冗余的浪费，同时防护圈的内径略大于3英寸桨叶的旋转直径，预留了足够的安全间隙，避免飞行过程中桨叶形变剐蹭防护圈导致的射桨风险。机架主体的结构受力经过优化，四个机臂与环形防护圈的连接位置做了加厚加强处理，应对飞行过程中的急加速、急转向以及轻微碰撞时的冲击力，避免连接位置出现应力断裂。这款环形结构的四旋翼FPV飞行器，在设计之初就瞄准了狭窄空间内的近距离飞行作业场景，区别于常规外露桨叶的穿越机，全包裹的环形外框从结构根源上降低了桨叶碰撞障碍物后的炸机风险，适合在室内管线巡检、废墟狭小空间探查、楼宇间近距航拍这类作业环境复杂、周边障碍物密集的场景使用。从结构布局来看，整机采用四轴X型动力排布，四个旋翼分别嵌入独立的环形防护圈内部，防护圈与中心主机架采用一体化镂空结构设计，在保证结构强度的前提下尽可能削减非必要的结构重量，避免额外负载带来的动力损耗。

　　整机的安装边界控制十分紧凑，环形外框构成了整机的最大外轮廓，没有外露的突出结构，在穿过狭窄缝隙、管道这类受限空间时，只要外轮廓能够通过，整机就可以顺利穿行，不会出现常规穿越机桨叶外露容易勾挂线缆、凸起障碍物的问题。动力系统的安装座采用快拆结构设计，电机通过四颗标准螺丝固定在机臂末端的安装座上，维护更换时不需要拆解整个机架结构，日常作业后的配件更换效率更高。FPV摄像头的安装位置设置在机架前端的中心区域，安装角度可以在0到45度之间自由调节，适配不同飞行速度下的视角需求，不管是慢速室内巡检还是快速户外穿越都能获得合适的取景视角。

　　电池安装位设置在机架中心的底部位置，采用绑带固定的方式，可以兼容不同容量的3S至4S锂电池，使用者可以根据作业续航需求灵活选择电池规格，低重心的电池布局也能提升整机飞行的稳定性，减少空中姿态调整的修正量。图传天线的安装位置预留于机架尾部，避开了旋翼旋转产生的气流扰动区域与电磁干扰区域，保证图传信号的稳定传输，避免飞行过程中出现信号断连、画面卡顿的问题。从实际使用的角度出发，这种环形防护结构的FPV飞行器相比常规无防护的穿越机，对新手操作者也更加友好，初期练习飞行时即使出现操作失误碰撞障碍物，也不容易出现桨叶断裂、机架损坏的问题，能够降低练习过程中的配件损耗成本。

　　在工业巡检场景下，这种带全防护结构的飞行器可以贴近管道、设备外壁进行近距离拍摄，不需要担心桨叶碰撞设备表面造成设备损伤或者飞行器坠毁，能够完成常规无防护穿越机无法执行的近距探查作业。机架的镂空结构设计也预留了足够的散热空间，电调、电机长时间大负载工作产生的热量可以通过镂空位置快速散发，避免长时间飞行出现动力系统过热降频的问题。整机的结构拆分件数量少，大部分结构为一体化成型，组装过程简单，不需要复杂的拼接调试，新手也可以快速完成整机组装。环形外框的边缘做了圆角钝化处理，即使飞行过程中碰撞到人员或者易碎物品，也不会产生尖锐的磕碰损伤，进一步提升了使用过程中的安全性。
