五寸X型自由式FPV穿越机结构设计

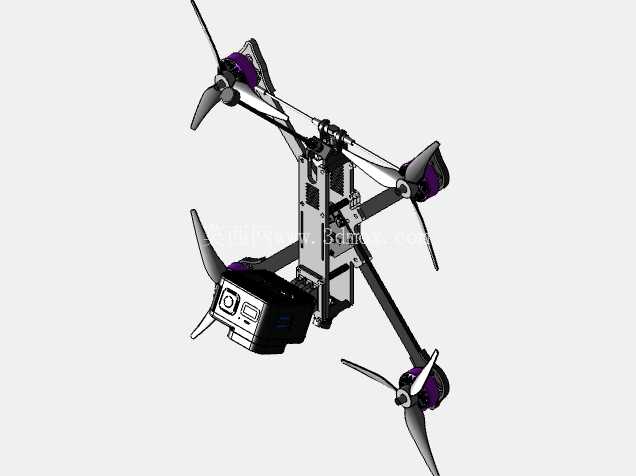

　　这款五寸规格的X型自由式FPV飞行器，是针对花飞特技、户外竞速、近景航拍场景开发的多旋翼航飞设备，整体采用正X型机架布局，四个机臂沿中心呈90度均匀分布，相较于传统的长X或者H型机架，正X布局的转动惯量在俯仰、横滚两个轴向完全对称，飞控参数调试时不需要针对两个轴向做差异化补偿，特技动作的响应一致性更好，做横滚、破S、大回环这类动作时不会出现轴向手感偏差，更适配自由式飞行的操控需求。机架的中心板采用叠层安装设计，从下到上依次预留了电调安装位、飞控安装位、图传安装位、接收机安装位，叠层间距控制在8mm左右，既给板载元件、接线端子留出了足够的布线空间，也不会因为叠层过高抬升整机重心，影响飞行时的姿态稳定性。

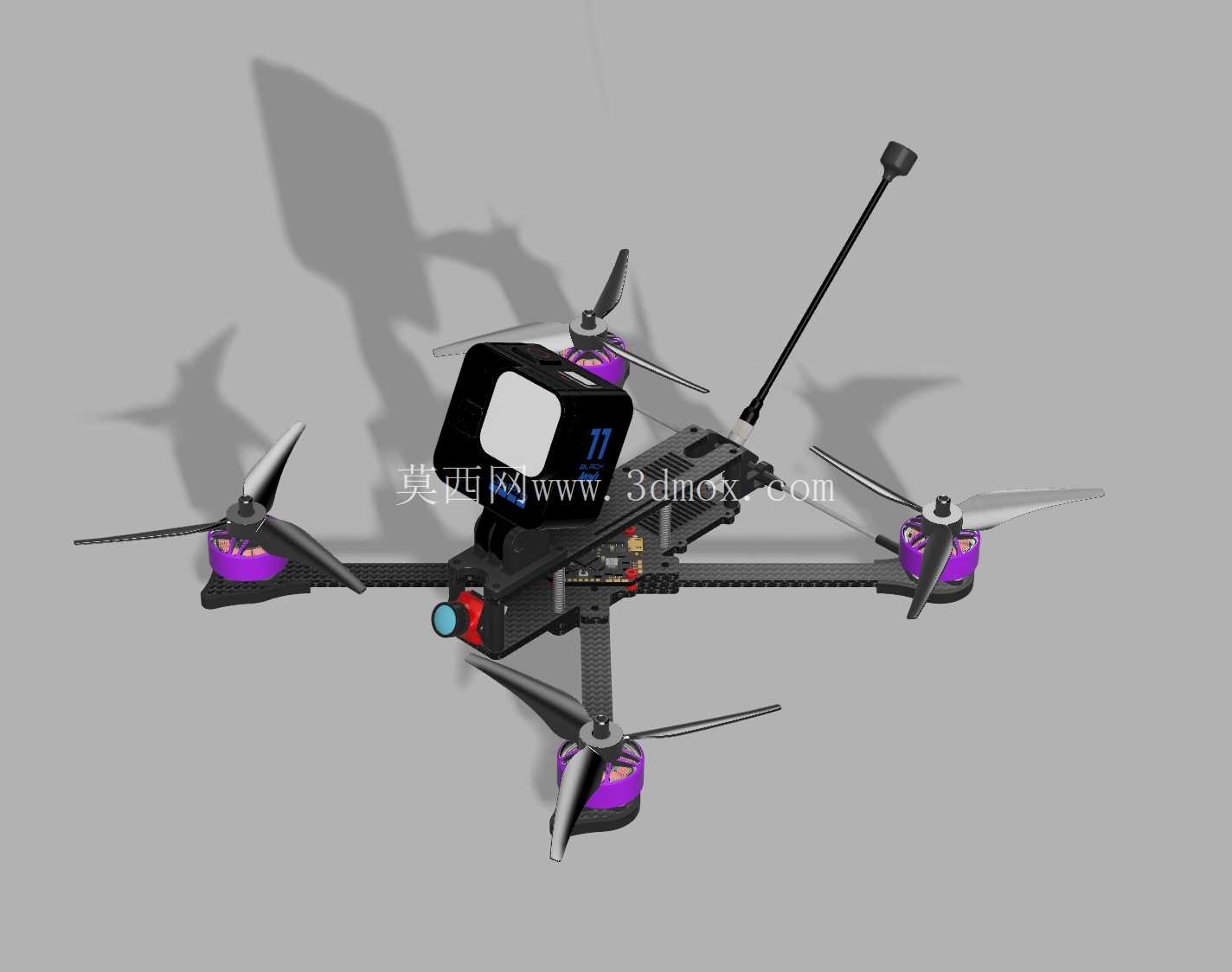

　　机臂末端的电机安装座适配标准22系列无刷电机，安装孔位采用通用的16mm/19mm兼容孔距，不需要额外做转接件就能适配市面上绝大多数同规格的竞速级无刷电机，电机座下方预留了图传天线、接收机天线的走线槽，所有线材都可以埋入机臂内部的空腔，避免飞行过程中高速气流吹刮线材导致松动，也能减少线材外露带来的风阻增量。机身上方预留了通用的运动相机安装位，采用标准的20mm孔距安装座，可以直接挂载主流的运动相机设备，安装座下方设置了一层2mm厚的减震泡棉卡位，能够过滤飞行过程中电机转动带来的高频振动，避免拍摄画面出现果冻效应，同时安装座的位置刚好落在整机重心的正上方，挂载相机后不会出现重心偏移，不需要额外调整电池位置来配平。

　　尾部的长杆天线座采用倾斜15度的安装角度，既保证了图传天线的极化方向匹配，也避免天线在做倒飞动作时碰到地面或者障碍物，天线座根部做了加厚的圆角过渡，炸机时不会因为冲击力直接断裂。机身前部预留了摄像头安装位，支持19mm宽度的FPV摄像头安装，摄像头安装座带有角度调节结构，可以根据飞行场景的不同调整摄像头的俯仰角度，做高速竞速飞行时可以把角度调大，做低空花飞动作时可以把角度适当调小，适配不同的操控视角需求。

　　整机的所有安装边界都做了干涉校验，电池绑带槽位于中心板下方，绑带穿过的位置避开了所有电子元件的接线端，绑紧电池后不会挤压到线材或者板载元件，电池安装位适配常规的4S/6S竞速锂电池，电池放置的前后位置预留了10mm的调整余量，可以根据不同重量的电池调整前后配平。机臂的厚度做了针对性的优化，靠近中心板的位置厚度为5mm，向末端逐渐收薄到3mm，在保证机臂抗冲击强度的前提下尽可能降低整机重量，机臂和中心板的连接位置做了三角形的加强筋结构，炸机时机臂不会从根部直接断裂，减少飞行损耗。起落部分没有采用额外的高脚架结构，直接利用电机座下方的凸起作为支撑，降低整机的风阻和重量，同时支撑点的高度刚好让摄像头、图传天线在平放时不会接触地面，避免起降过程中刮蹭损伤元件。整机的布线逻辑采用分路走线设计，动力线和信号线分开走不同的走线槽，避免大电流的动力线干扰图传和接收机的信号，减少飞行过程中出现的信号干扰问题。
