14英寸轴距四旋翼工业级无人机机架结构

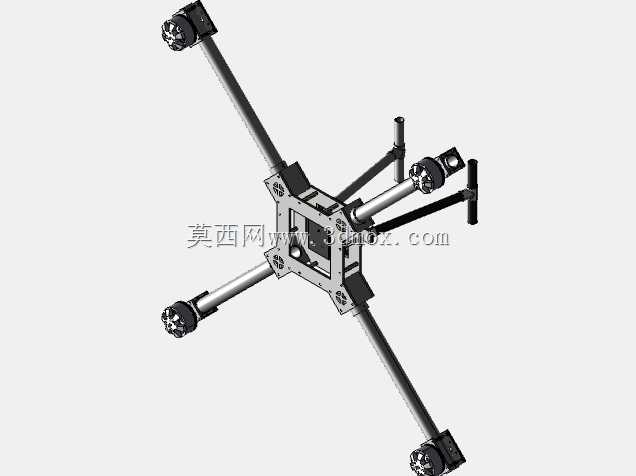

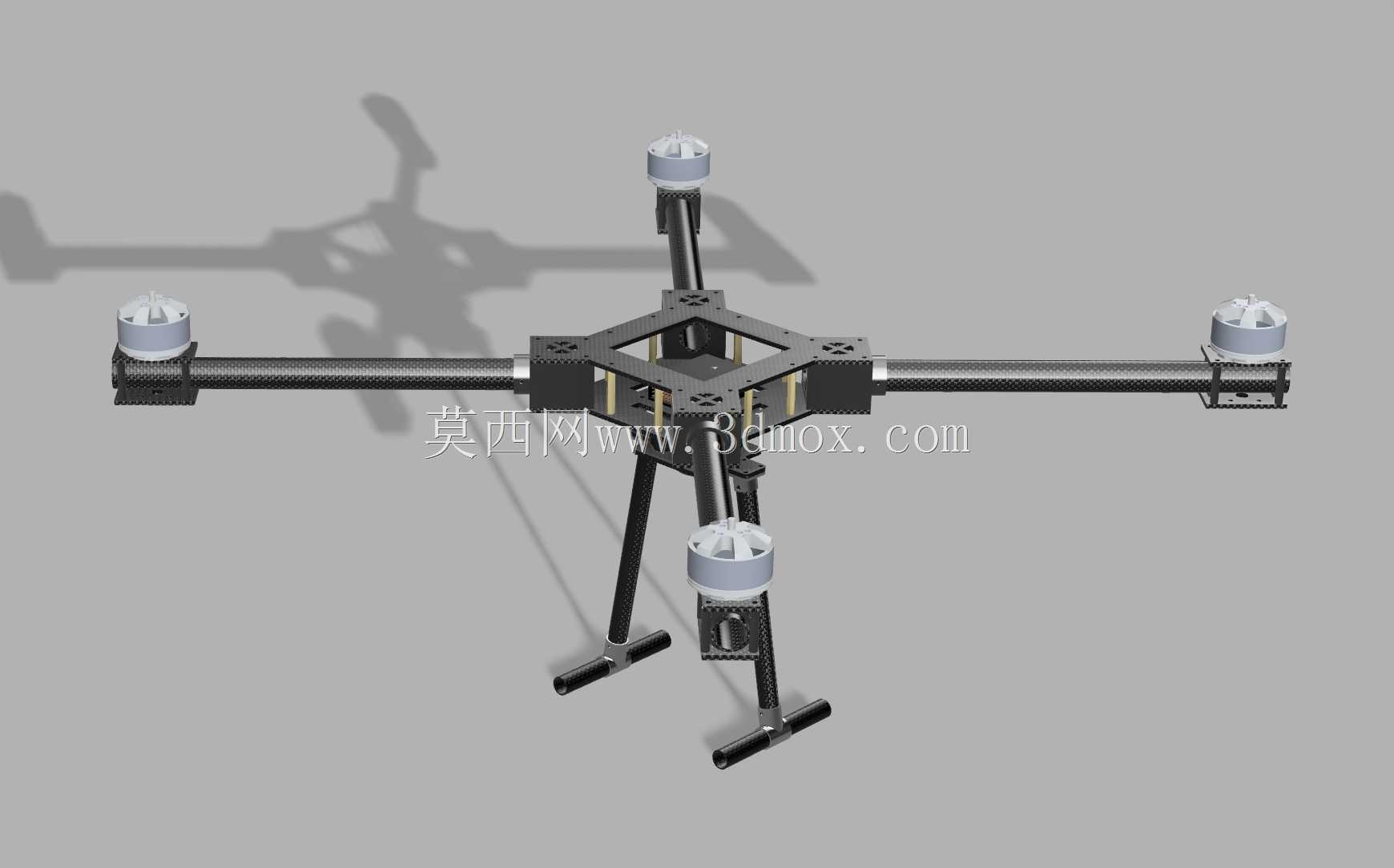

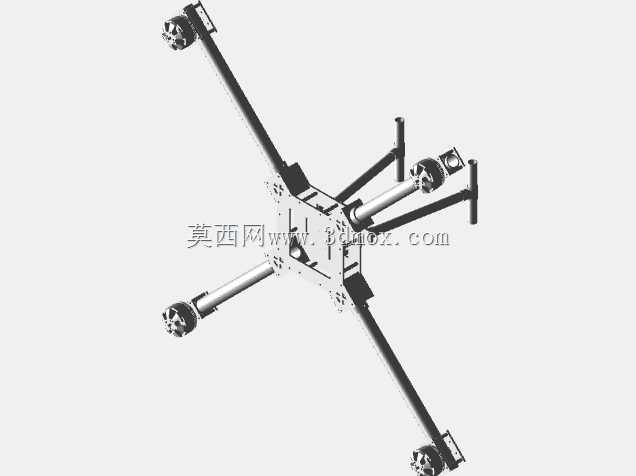

　　这套四旋翼飞行平台的机架采用14英寸对角轴距设计，机臂选用碳纤维管材加工，在保证结构刚度的前提下尽可能降低整机自重，适配单轴最大拉力匹配的无刷动力套装，预留的电机安装座可兼容主流工业级无刷电机的孔位标准，无需额外打孔转接即可完成动力单元装配。中心板采用上下双层叠装结构，层间预留足够的布线空间与设备安装位，可直接搭载pixhawk6c mini飞控模块，飞控安装位预留了减震球固定孔位，能够过滤飞行过程中产生的高频振动，避免振动传导至飞控内部的IMU元件影响姿态解算精度。中心板上同时预留了GPS模块、数传电台、电源模块、任务载荷的安装孔位，孔位间距按照常用工业机载设备的安装标准设计，可根据不同作业场景灵活更换搭载模块，不用重新打孔修改机架结构。起落架部分采用阻尼缓冲结构设计，支腿选用碳纤维管材搭配底部防滑脚垫，阻尼结构设置在起落架与中心板的连接位置，在起飞离地与降落触地的瞬间，能够吸收大部分冲击载荷，既可以避免硬着陆产生的冲击力传递到中心板上的精密机载设备，也能在不平整的野外起降场地保持机身姿态稳定，减少侧翻风险。

　　从实际应用场景来看，这类轴距的四旋翼平台主要面向小范围工业巡检作业，比如厂区设备巡检、短距离管线巡查、小范围测绘作业等场景，相比更大轴距的工业无人机，它的整机尺寸更小，对起降场地的要求更低，单人即可完成外场携带与起降操作，同时预留的载荷空间可以搭载轻量化的可见光相机、热成像模块或者气体检测传感器，满足不同行业的作业需求。在结构设计的过程中，机臂与中心板的连接位置采用了快拆式夹紧结构，无需借助专用工具即可完成机臂的拆卸与安装，拆卸后整机可以收纳进更小的便携箱内，方便外场转场运输；夹紧结构内部设置了防滑齿槽，装配完成后机臂不会出现转动或者轴向窜动的问题，保证飞行过程中动力单元的位置精度，避免因机臂偏移导致的动力重心偏差影响飞行稳定性。

　　机臂上的电调安装位预留了走线槽，动力线与信号线可以顺着走线槽布置到中心板内部，避免线材外露在飞行过程中被气流吹动产生晃动，同时也能减少线材对螺旋桨下洗气流的干扰，提升动力效率。起落架的高度经过匹配计算，既能够保证机身下方有足够的空间挂载任务载荷，避免载荷在起降过程中与地面发生碰撞，也不会因为起落架过高导致整机重心上移影响飞行稳定性；支腿的张开角度经过反复验证，在最大起飞重量下降落时，即使存在一定的姿态倾斜角度，也不会出现支腿弯折或者机身侧翻的问题。

　　中心板的层间连接柱选用高强度铝合金材质，在保证连接强度的同时尽可能降低自重，连接柱的长度按照常用机载设备的堆叠高度设计，飞控、电源分电板、数传等模块可以分层安装，模块之间预留足够的散热间隙，避免长时间飞行时设备积热影响工作稳定性。整套机架的所有安装孔位都做了公差匹配，按照通用机械加工公差标准设计，加工完成后可直接完成装配，不需要二次锉修或者扩孔，能够大幅缩短整机装配的调试周期。在实际选型使用时，可根据作业场景的需求选择对应螺距的螺旋桨，搭配合适容量的动力电池，预留的中心板空间也可以扩展搭载小型抛投机构或者喊话模块，适配更多样的作业场景。
