Holybro X500 V2无人机机臂结构设计

在多旋翼无人机的整机结构体系中，机臂作为连接中心机架与动力单元的核心承载构件，其结构设计合理性直接决定整机飞行稳定性、载荷承载能力与抗冲击表现，这款适配Holybro X500 V2套件的机臂结构，正是针对轻量化专业级无人机的作业需求完成的结构设计。从实际作业场景来看，这类碳纤维机臂主要面向中小载荷的航拍测绘、电力巡线、农林植保入门作业场景，需要在保证结构强度的前提下尽可能降低自身重量，减少动力系统的无效负载，提升整机续航表现。

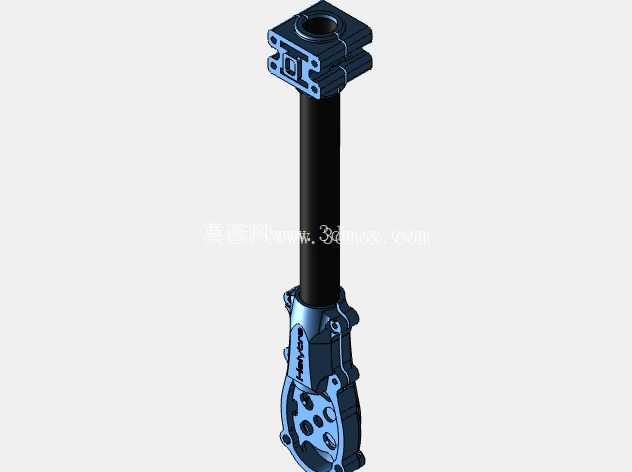

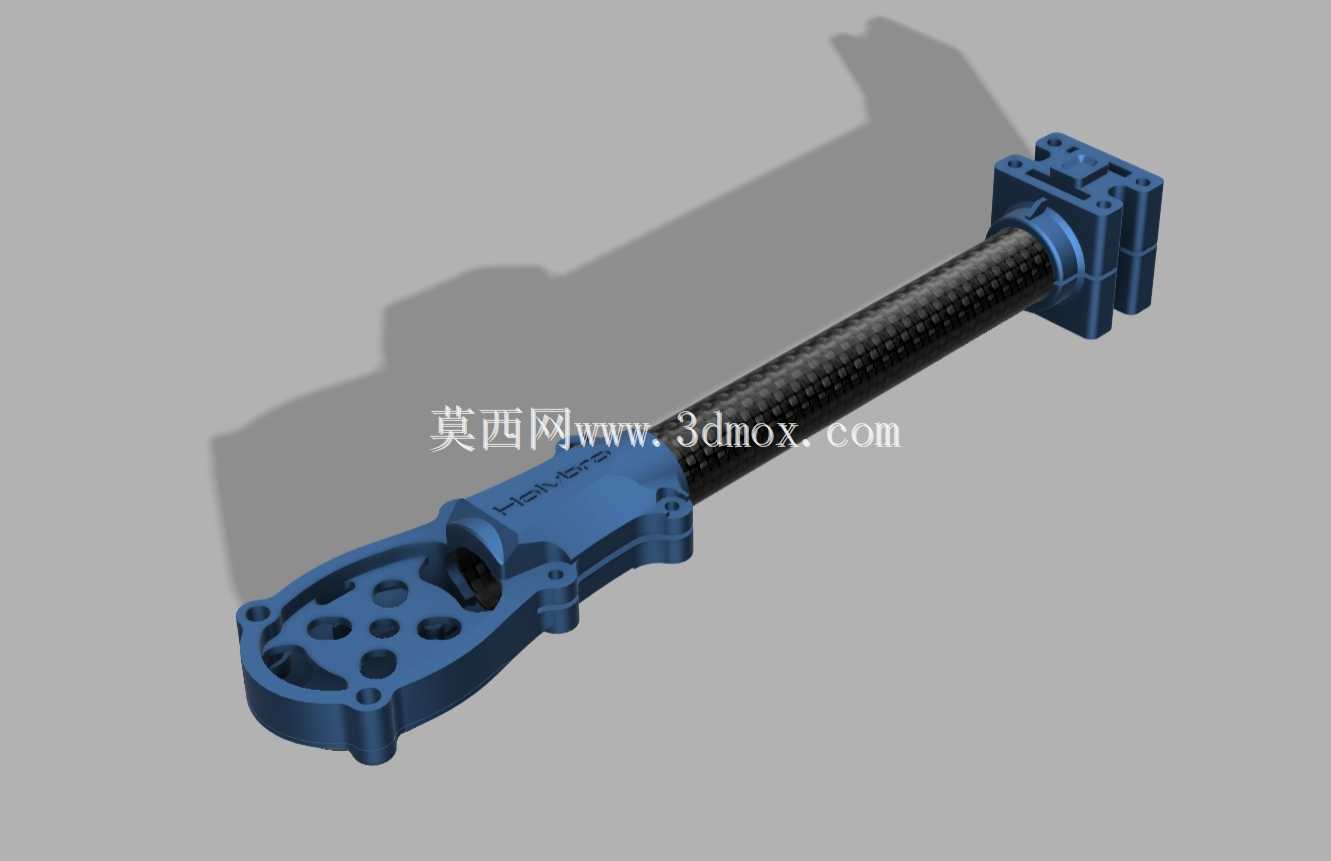

从功能特性层面看，该机臂采用碳纤维管作为主体承载结构，碳纤维材料的比强度远高于常规铝合金材料，同等承载能力下重量可降低40%以上，能够有效降低机臂自身带来的转动惯量，提升无人机飞行过程中的姿态响应速度。机臂两端的连接端采用高强度工程塑料一体注塑成型，靠近中心机架的一端设计有快拆式安装接口，通过多组定位销与锁紧螺栓实现与中心架的刚性连接，安装定位公差控制在0.1mm以内，能够保证多个机臂安装后动力单元的同轴度一致性，避免因安装偏差导致的飞行震动问题。机臂另一端为动力安装座，集成了电机安装孔位、电调走线槽与螺旋桨防护安装位，电机安装面的平面度控制在0.05mm以内，能够保证电机安装后运转平稳，减少高速旋转下的震动传导。

设计思路上，这款机臂充分考虑了外场作业的维护便捷性，主体碳纤维管与两端连接座采用防松粘接加横向销钉的双重固定方式，既能够承受飞行过程中电机产生的持续扭矩与交变载荷，也能在发生碰撞损坏时快速更换碳纤维管主体，降低维护成本。走线槽采用内藏式设计，将电调信号线与电源线全部收纳在机臂内部，避免飞行过程中线材外露产生的风阻，同时也能减少线材被树枝等障碍物刮损的概率。安装座上的镂空设计经过有限元受力优化，在去除非承载区域冗余材料的同时，保证关键受力位置的结构强度，避免应力集中导致的断裂问题。

从安装边界与尺寸适配来看，该机臂的中心架连接端采用标准的28mm间距安装孔位，能够兼容同系列X500 V2中心机架的安装位，无需额外打孔修改即可直接装配。动力端的电机安装孔位支持22xx、23xx系列标准无刷电机的安装，孔距适配16mm、19mm两种主流电机安装规格，能够匹配不同拉力等级的动力单元。机臂主体碳纤维管的外径为16mm，壁厚2mm，长度为230mm，安装后整机的对角轴距达到500mm，能够适配10寸、11寸螺旋桨的使用，预留的螺旋桨间隙能够保证桨叶旋转过程中不会与机臂、中心架产生干涉。机臂整体重量控制在48g以内，四个机臂总重量不到200g，能够为电池、任务载荷预留充足的重量配额。

在实际飞行过程中，这款机臂的结构刚性能够承受最大3kg的单臂拉力，在遇到突发气流或者轻微碰撞时，能够通过自身的微小形变吸收部分冲击能量，避免冲击力直接传导到中心机架的飞控安装位，减少飞控受到的震动干扰，保证飞行姿态数据采集的准确性。连接端的锁紧结构经过防松设计，在长时间高频震动下不会出现螺栓松动的问题，适合长时间户外作业的使用需求。机臂表面的碳纤维纹理经过哑光处理，不会在航拍作业时产生反光影响拍摄画面，细节设计充分匹配专业航拍作业的实际需求。
