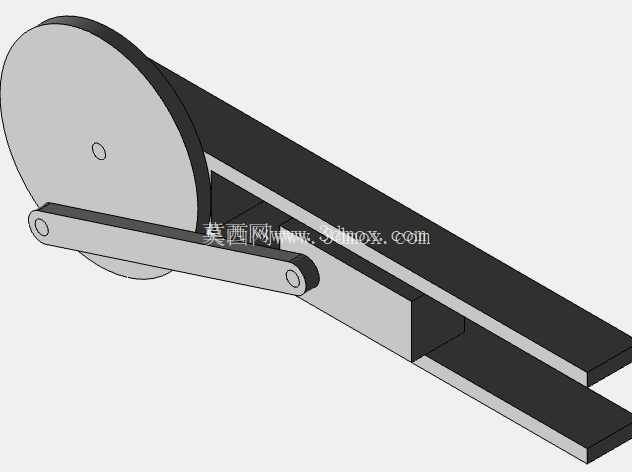

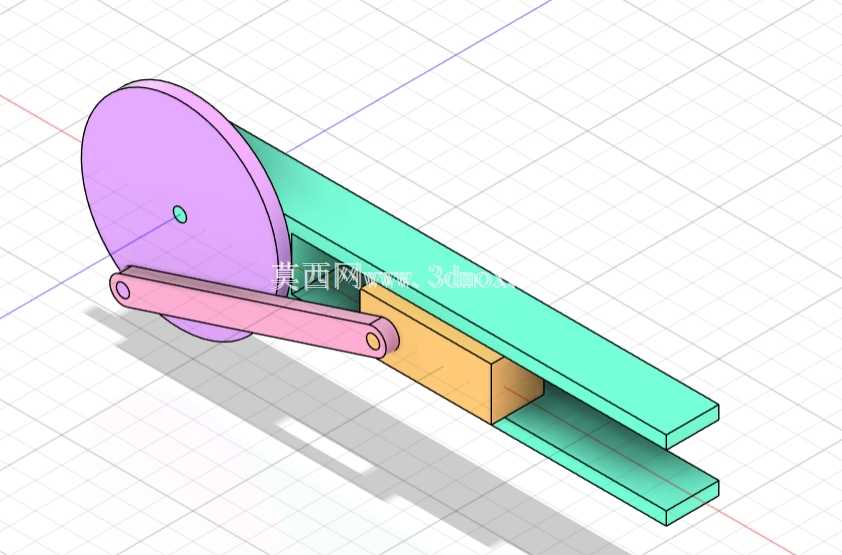

旋转转直线运动滑块曲柄传动结构

　　做这类机构的三维建模时，首先要明确的是安装边界约束，很多新手建模时只画运动件，不考虑安装基座的尺寸限制，最后做干涉检查时才发现曲柄回转时会和机架侧壁碰撞，或者滑块的导轨长度不够，运动到极限位置时滑块脱出导轨。曲柄的回转半径直接决定了滑块的行程，这是设计时第一个要敲定的参数，需要结合实际工况的动作需求来定，比如用在小型送料机构上的话，行程通常在几十毫米以内，曲柄半径不需要做太大，要是用在压缩机这类设备上，就要结合排量要求计算曲柄偏心距，同时还要核算连杆的长度，连杆长度和曲柄半径的比值会直接影响机构的压力角，压力角过大的话，传动效率会急剧下降，甚至在运动过程中出现自锁，根本没法正常动作。在日常的机械结构设计工作中，滑块曲柄机构是绕不开的基础传动单元，很多刚接触结构设计的工程师往往会忽略这类基础机构的细节设计，觉得原理简单就随意定参数，最后实际装配时出现卡滞、死点、运动冲击过大等问题，反而拖慢了整体项目进度。这类机构最核心的作用，是实现旋转运动与直线往复运动的相互转换，不同的应用场景下，设计的侧重点也完全不同。比如在内燃机这类动力设备中，是活塞的直线往复运动通过连杆带动曲柄输出旋转扭矩，而在冲压设备、往复式送料机构里，则是曲柄的连续旋转带动滑块完成指定行程的直线动作。

　　滑块部分的设计要和导轨的配合间隙匹配，不能只做理想的零配合建模，实际加工中导轨和滑块都会有形位公差，建模时就要预留合理的配合间隙，同时要考虑滑块的受力方向，如果是承受侧向力的工况，滑块的长度要适当加长，避免运动过程中出现卡涩，要是负载是沿滑块运动方向的轴向力，就可以适当缩短滑块长度，减少不必要的运动摩擦。连杆两端的铰接点是整个机构的磨损高发区，建模时就要考虑铰接处的销轴直径、配合公差，要不要加装轴套或者轴承来降低磨损，很多简易的教学演示模型会把铰接处做成一体的转动配合，但实际工业应用里，铰接点必须考虑润滑、磨损补偿的结构，不然连续运行很短时间就会因为间隙变大出现运动冲击，噪音变大，精度下降。设计这类机构的时候还要特别注意死点位置，当曲柄和连杆处于同一直线时，机构就处于死点，这时候不管给滑块施加多大的轴向力，都没法驱动曲柄转动，要是用曲柄作为主动件的话，死点不会影响正常运行，但如果是滑块作为主动件，就需要加装飞轮来利用惯性跨过死点，或者采用多组机构错位排列的方式抵消死点影响，就像常见的多缸内燃机，就是通过多组曲柄错开相位，避免整机在死点位置无法启动。

　　从安装维度来说，整个机构的安装基准通常是曲柄的回转中心和导轨的安装面，建模时就要把这两个基准的位置关系完全约束死，导轨的导向方向必须和曲柄回转中心处于同一平面，不然运动过程中连杆会受到附加的扭转力矩，不仅会增大运动阻力，还会加速铰接点和导轨的磨损，严重的时候甚至会出现连杆弯曲变形的情况。很多人做这类基础机构的模型时，只会做理想状态下的运动仿真，不考虑实际加工的公差累积、零件受力变形、运动副磨损这些实际工况因素，最后做出来的实物和仿真效果差很多。比如曲柄的回转中心如果和导轨平面有偏移，哪怕只有零点几毫米的偏差，都会让滑块在运动过程中出现侧向的附加力，运行时间长了导轨就会出现不均匀磨损，滑块运动的直线度也会超差。

　　还有连杆的刚性设计，要是负载较大，连杆的截面尺寸太小，运动过程中连杆发生弹性形变，就会导致滑块的实际行程和设计值出现偏差，用在送料这类对行程精度有要求的场景里，就会出现送料位置不准的问题。这类机构的应用场景其实比很多人想象的要广，除了常见的发动机、压缩机，在很多自动化设备的往复送料单元、小型冲压机构、甚至是一些玩具的传动结构里都能看到，不同场景下的设计细节差异很大，比如高速运行的工况下，就要做动平衡设计，给曲柄做减重孔，调整零件的质心位置，降低高速旋转时的振动，低速重载的工况下，就要优先考虑零件的强度和铰接点的承载能力，适当加大销轴直径，提升连杆和滑块的结构刚性。做三维建模的时候，不能只停留在把外形画对、能做运动仿真的层面，要结合实际的应用场景去考虑每个尺寸的设计依据，每个配合面的公差选择，每个运动副的润滑和维护空间，这样建出来的模型才不是只能看的演示件，而是能直接指导生产加工的工程模型。
