公制M5-M16无尾螺纹护套螺套设计

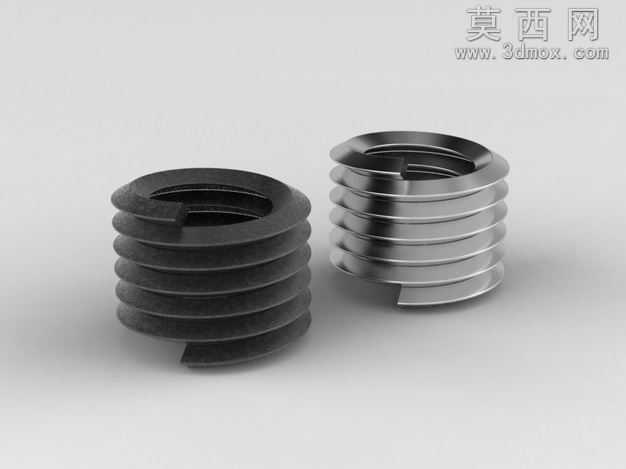

本作品为覆盖M5至M16规格区间的公制无尾螺套三维建模作品，建模过程严格遵循公制螺纹紧固件的通用尺寸规范，针对无尾螺套的特殊结构特征完成全参数化建模。建模阶段首先梳理无尾螺套与普通有尾螺套的结构差异，省略传统螺套的安装尾柄结构，重点还原螺套内外螺纹的精准牙型轮廓，通过螺旋扫描特征生成连续的菱形截面螺纹线圈，保证内外螺纹的螺距、牙型角完全匹配对应规格的公制螺纹标准，确保模型导入装配环境后可与对应规格的螺栓、基体螺纹孔完成无干涉配合。建模过程中对螺套的线圈间隙、壁厚参数进行反复校核，针对不同规格的螺套匹配对应的线圈圈数与整体高度，还原无尾螺套安装后与基体螺纹孔齐平的结构特性，避免出现尾柄折断后残留的结构瑕疵。材质与渲染阶段，分别制作了两种常用表面处理的螺套材质效果：其一为黑色氧化处理的合金钢材质，调整材质参数还原氧化层细腻的哑光磨砂质感，控制金属反射强度避免过度反光，突出黑色螺套沉稳的工业质感；其二为不锈钢本色材质，还原不锈钢表面的冷调金属光泽，添加细微的表面拉丝纹理提升真实感，通过环境光遮蔽效果强化螺纹线圈之间的层叠阴影，让螺旋结构的层次感更加清晰。渲染阶段采用柔和的影棚布光方案，主光源从侧上方45度角投射，勾勒出螺套螺旋轮廓的高光边缘，辅助光源补亮暗部细节，避免螺纹缝隙处出现死黑区域，背景采用浅灰色渐变背景突出主体模型，同时添加半透明的地面投影增强模型的立体感。设计思路上，本模型重点服务于螺纹连接修复、轻量化螺纹强化的设计场景，无尾结构的设计可省去安装后去除尾柄的工序，避免尾柄残留造成的装配干涉问题，模型保留了完整的参数化特征，使用者可通过修改参数快速生成其他规格的无尾螺套模型，适配不同的装配设计需求。建模过程中特意还原了螺套开口处的导向倒角结构，保证模型可直接用于装配干涉检查、安装工艺模拟等场景，内外螺纹的接触面做了细微的公差处理，避免三维装配时出现面重叠的报错问题，整体模型结构规整，特征逻辑清晰，可直接导入各类三维装配场景使用。
