单轨起重机葫芦小车吊挂组件三维设计

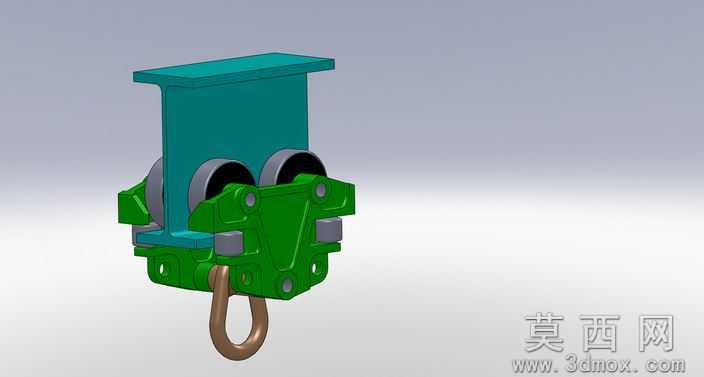

本模型为单轨起重机配套的葫芦吊挂行走小车组件，建模阶段首先以工字钢轨道截面参数为基准，完成行走轮组的轮廓草绘，通过拉伸、旋转、切除等基础特征构建滚轮、轮轴、侧墙板的基础实体，再对墙板安装孔、轮轴卡槽、吊钩铰接座等细节位置进行精细化特征处理，逐一添加倒角、圆角、装配避让槽等工艺结构，保证各零件的加工可行性。参数设计层面严格遵循起重机械设计规范，行走轮轮距匹配通用10号工字钢轨道宽度，墙板厚度按照额定起重量的强度校核结果设定，吊钩铰接孔的孔径与配套起重葫芦的吊耳尺寸完全适配，所有配合位置均预留合理的装配公差，避免出现干涉问题。渲染材质设置上，侧墙板采用铸钢哑光绿色漆材质还原实物涂装效果，行走滚轮添加深灰色橡胶包边材质模拟耐磨轮面，工字钢轨道采用蓝绿色结构钢材质，下部吊钩采用古铜色锻钢金属质感，背景搭配渐变灰色工业展示背景，通过环境光遮蔽效果凸显各部件的装配层次，清晰呈现组件的结构细节。结构原理上，该组件通过两侧对称布置的四组行走轮夹持在工字钢轨道下翼缘，轮组沿轨道长度方向滚动实现水平行走，下部铰接的吊钩用于挂载起重葫芦本体，墙板侧面的限位块防止行走过程中出现脱轨风险，整体结构受力均匀，可平稳承载葫芦及起吊重物沿单轨移动。软件兼容方面，模型原生基于SolidWorks2010版本搭建，同时导出STEP、IGES通用中间格式，可兼容UG、Pro/E、CATIA等主流三维设计软件打开编辑，附带的STL格式文件可直接用于3D打印样件验证，满足不同设计场景的使用需求。研发教学应用层面，该模型可作为起重机械课程中单轨行走机构的教学案例，帮助学习者理解轮组夹持式行走机构的受力特点与装配逻辑，也可作为起重设备生产企业的产品研发参考，用于快速改型设计适配不同规格轨道的葫芦小车，还可用于起重作业场景的三维动画演示素材，直观展示单轨起重机的吊挂行走工作过程。
