海上自升式石油钻井平台SolidWorks设计模型

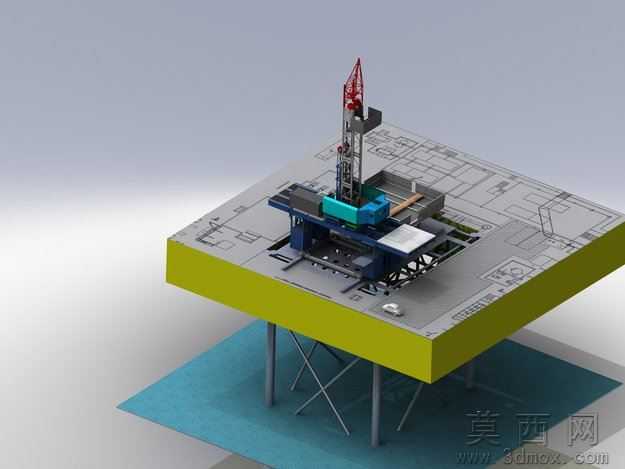

本模型为海上自升式石油钻井平台的高精度三维设计成果，建模阶段以现役半潜式钻井平台的真实结构为参考，采用SolidWorks2010软件完成全参数化建模，首先通过草图绘制完成平台主甲板、桩腿、钻井塔、直升机停机坪、生活区模块的轮廓基准，再通过拉伸、放样、焊件模块完成桁架式桩腿、甲板支撑框架的结构搭建，对钻井系统的井架、钻台、管汇设备、救生设施、系泊组件均做了1:1等比例还原，未对核心工作部件做简化省略，完整复现了平台12口井位的井口布局，整体水线以上作业高度匹配110米级现役平台的尺寸参数。参数设计阶段严格遵循海洋石油钻井平台的设计规范，对桩腿的支撑跨距、甲板载荷分布、钻井塔的作业高度、直升机坪的起降尺寸均做了参数化约束，可通过修改全局参数快速调整平台的作业水深适配能力、甲板模块布局，所有零部件均添加了配合约束，可实现桩腿升降、钻井塔旋转的运动仿真演示，直观展示平台的作业动作逻辑。渲染材质阶段针对不同部件做了差异化材质赋予，平台主甲板与桩腿采用海洋工程专用黄色防腐漆材质，还原真实平台的高可见度涂装，钻井塔、管汇设备采用工业金属红漆与哑光金属材质，生活区模块采用白色船用涂装，海面环境添加了动态波纹与反光效果，配套输出的效果图可直观展示平台在海洋作业环境中的真实视觉效果，同时保留了STL通用格式文件，可直接导入渲染软件做二次效果优化。结构原理上，该模型完整复现了自升式钻井平台的核心作业逻辑，通过桁架式桩腿插入海床完成平台主体的抬升固定，规避海面波浪对作业的影响，甲板上集成的钻井系统可完成12口井的钻井、固井、采油作业，产出的原油与天然气可通过管汇输送至旁靠的系泊生产船只，甲板预留的直升机坪可完成人员通勤与应急物资转运，救生圈、消防设施等安全组件的布局完全符合海上作业安全规范。软件兼容方面，模型原生为SolidWorks2010版本格式，可直接在SolidWorks2010及以上所有版本中打开编辑，同时附带STL通用网格格式，可兼容UG、Pro/E、Catia等主流三维设计软件，也可导入3D打印软件完成实体模型打印，无需额外做格式转换与模型修复。研发教学应用层面，该模型可作为海洋工程、石油工程专业的教学演示教具，帮助学生直观理解海上钻井平台的结构组成与作业原理，也可作为海洋油气装备研发的基础参考模型，辅助设计人员完成新型钻井平台的方案迭代、结构强度仿真前置验证，同时也可用于海洋工程类的科普展示、虚拟仿真场景搭建素材。
