船用红白反光条救生圈三维结构设计

做船用配套结构设计快十二年，经手的救生类浮具模型少说也有四十多套，这次的救生圈结构完全是按照内河及近海船舶的强制配载要求来做的。日常跑船的人都清楚，救生圈不是摆看的配件，是船舶离港前海事检查必查的应急装备，除了常规货船、客船的舷侧挂载点，游艇、景区观光游船、内河渡口的趸船、甚至水上施工的作业平台，都要按作业人数和航区等级配足对应数量的救生圈，部分高风险航区还要求救生圈自带自亮浮灯、救生浮索连接位。

建模的时候最先敲定的是整体环形结构的尺寸边界，按照成人使用的通用规格，圈体外径控制在760mm左右，内径留足440mm的通透空间，保证落水人员能快速套入腋下，圈体的环管截面直径做到140mm，这个尺寸既能保证足够的浮力储备，也不会因为圈体过粗导致抓握费力。圈体外壳采用高密度聚乙烯滚塑成型的结构逻辑，内部填充闭孔式聚氨酯发泡材料，建模时特意给外壳预留了3mm的均匀壁厚，避免滚塑过程中出现局部壁厚不均、冷隔的缺陷，圈体上的四个反光条安装位做了下沉1.2mm的凹槽，粘贴反光膜后不会因为长期摩擦、水流冲刷导致卷边脱落，四个等距分布的连接挂耳做了加厚处理，内嵌不锈钢嵌件的安装孔位，既可以用来挂载浮索，也能配合快速释放架固定在船舷的安装座上，不会因为航行中的颠簸出现松脱。

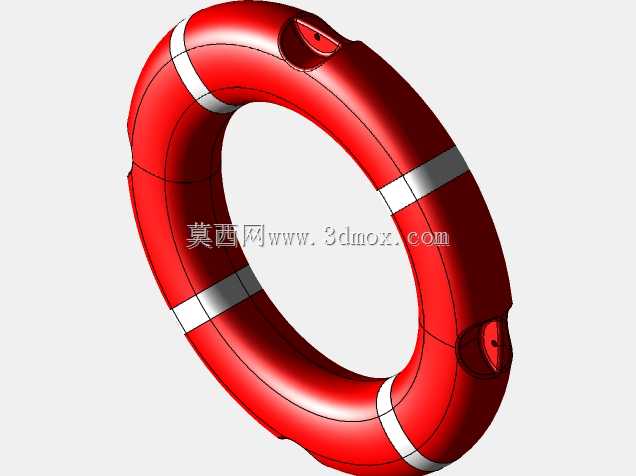

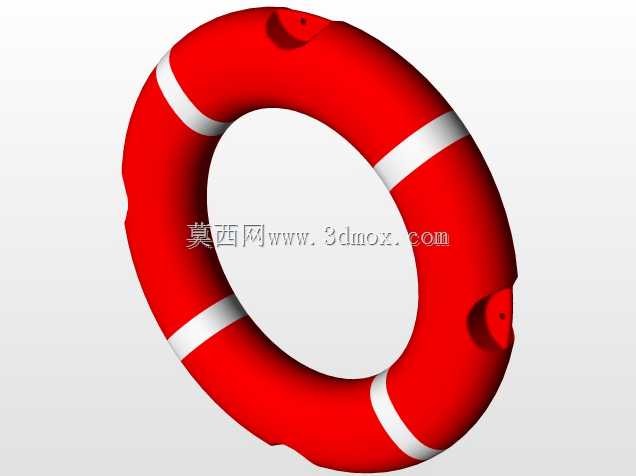

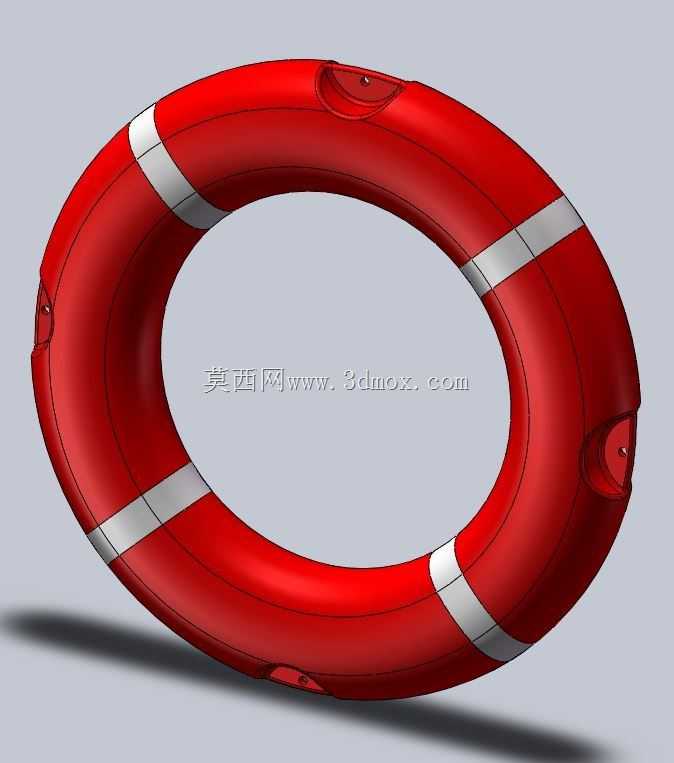

具体画图的时候先在SolidWorks里在前视基准面绘制两个同心圆，也就是救生圈的内外径轮廓，然后在垂直于基准面的方向绘制环管的圆形截面，用扫描特征生成圈体的基础实体，之后抽壳得到均匀的外壳壁厚，再绘制反光条凹槽的轮廓，用拉伸切除做出下沉的安装位，四个挂耳的结构单独做实体后和圈体主体做合并，挂耳上的嵌件安装孔用异形孔向导做出沉孔结构，避免安装螺栓突出刮擦使用者。之后做外观渲染的时候，给圈体主体赋予高可见度的红色哑光塑料材质，反光条位置赋予银灰色高反光材质，添加软阴影效果模拟实际产品的视觉效果，最后导出STEP和IGES通用格式，方便不同软件环境下的结构校核、安装模拟使用。

设计过程中特意规避了传统救生圈容易出现的结构问题，比如圈体合模线的位置做了圆弧过渡，不会出现锋利的合模飞边划伤使用者，挂耳和圈体的连接位置做了大圆角过渡，避免长期应力集中出现断裂，整体浮力储备按照规范要求做到能承托14.5kg的铁块在淡水中持续漂浮24小时以上，结构重量控制在2.5kg左右，方便人员快速抓取抛投。
