步进驱动一米行程高精度直线导轨

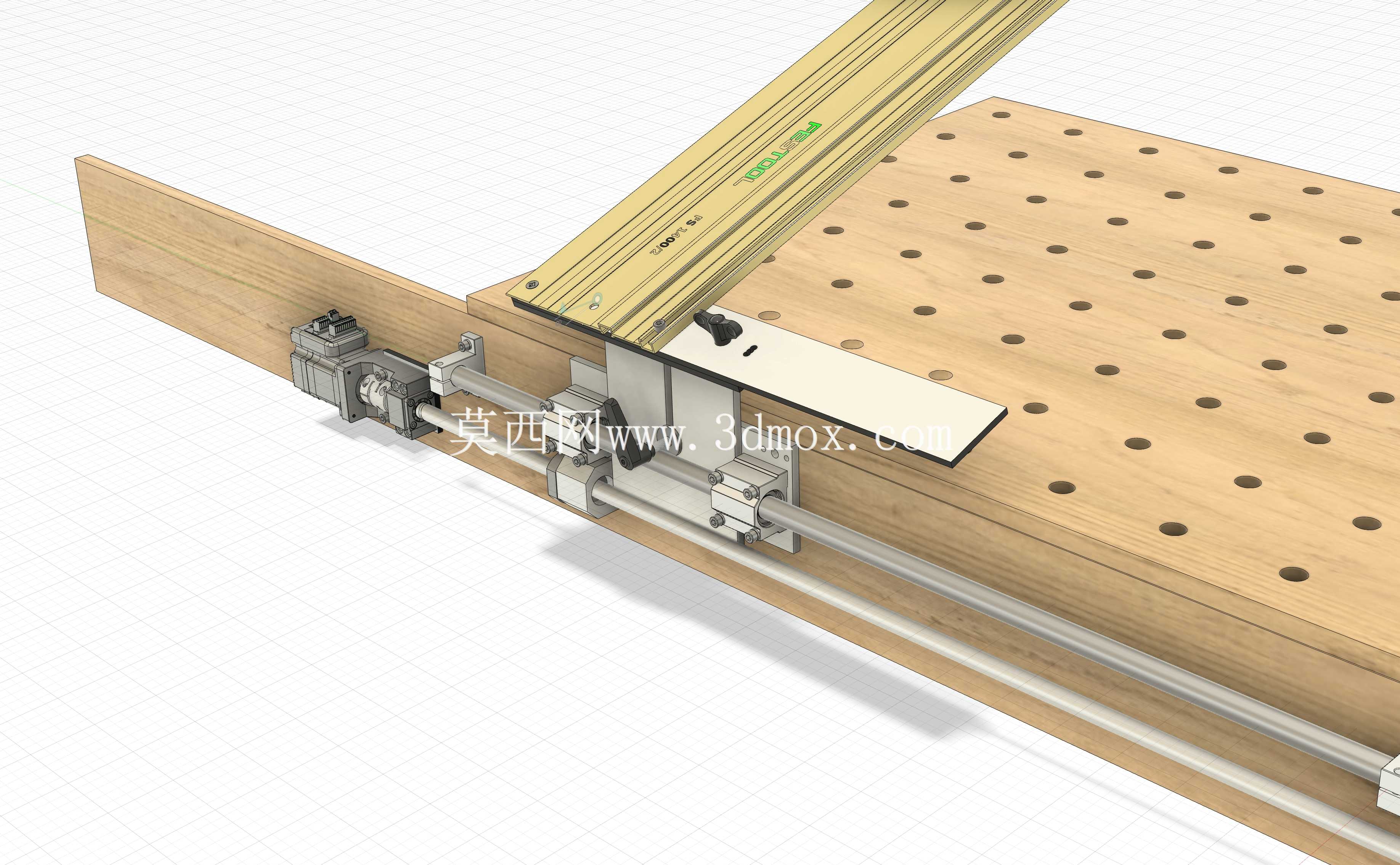

在非标自动化设备搭建、小型数控加工单元改造、木工DIY作业台升级这类场景里，直线运动单元的选型往往要兼顾精度、安装便捷性与驱动可控性，这款一米行程的步进驱动直线导轨，正是针对这类中小负载高精度直线位移需求设计的传动组件。从实际应用层面看，它可以直接作为小型雕刻机的Y轴运动载体，也能搭载在多孔工装台上作为物料推送的执行轨道，甚至可以适配视觉检测设备的镜头平移机构，满足0.1mm级的重复定位需求，相比普通光轴导轨，它的负载刚性更好，侧向受力时的形变更小，适合搭载10kg以内的作业模组完成往复动作。

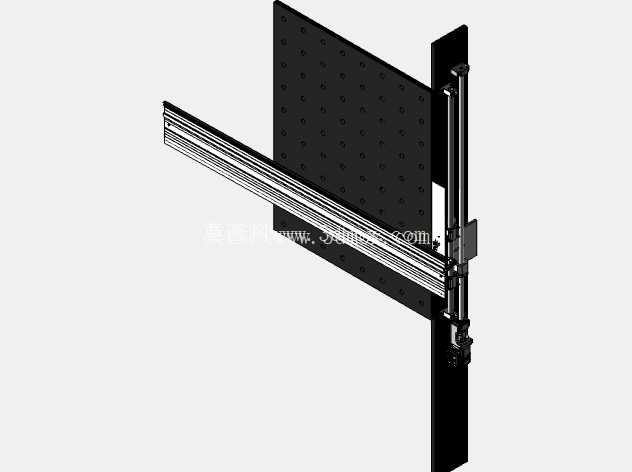

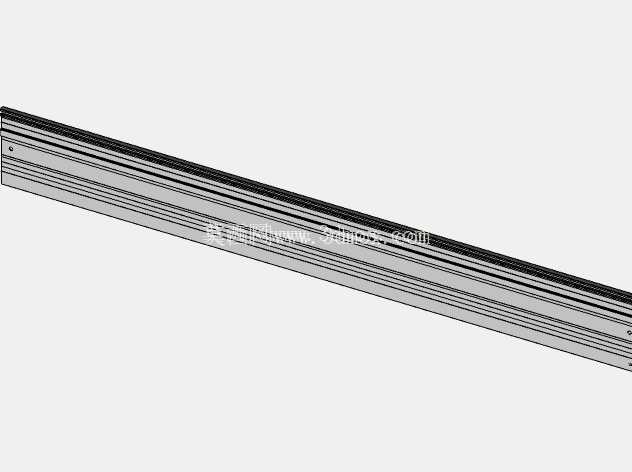

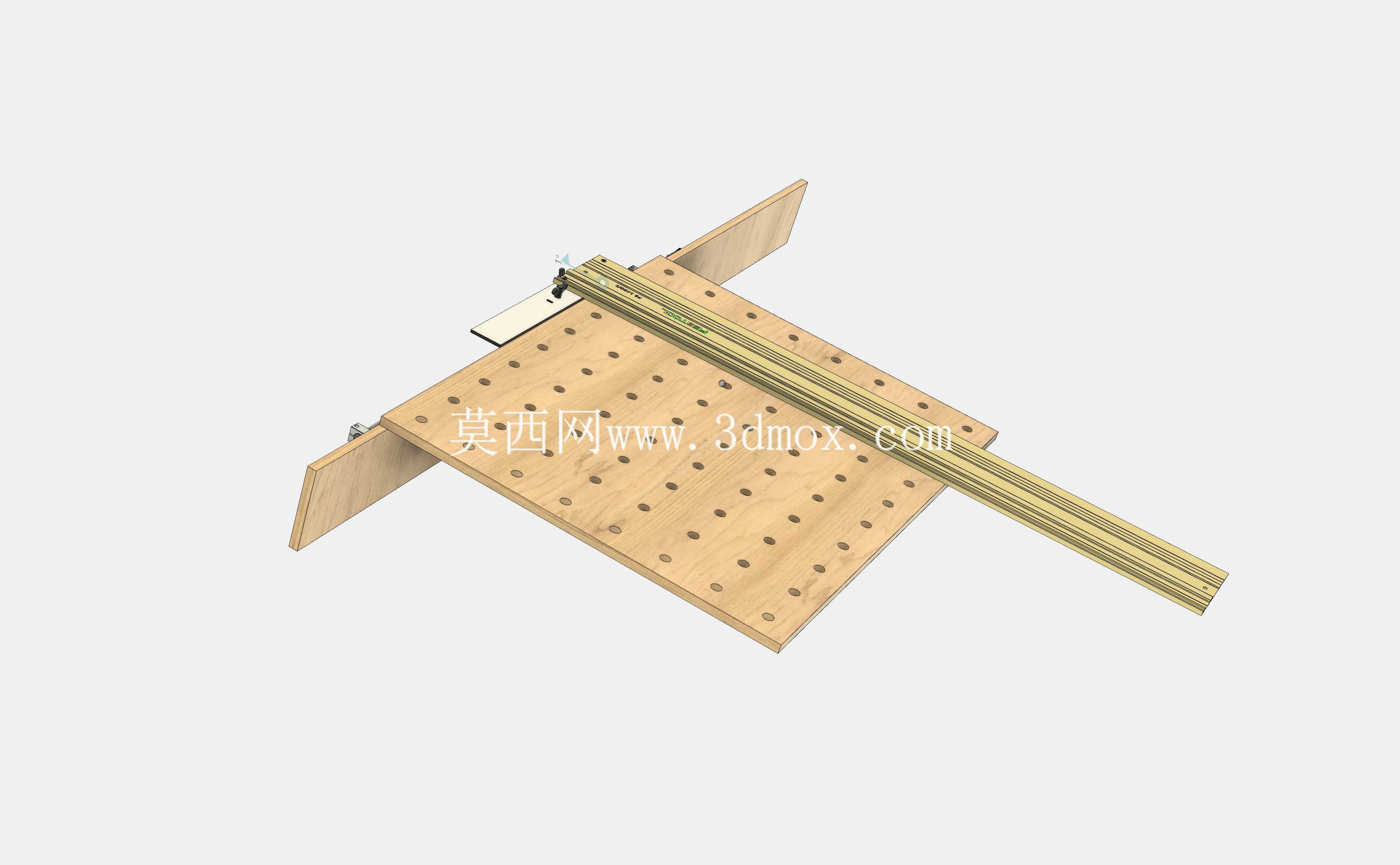

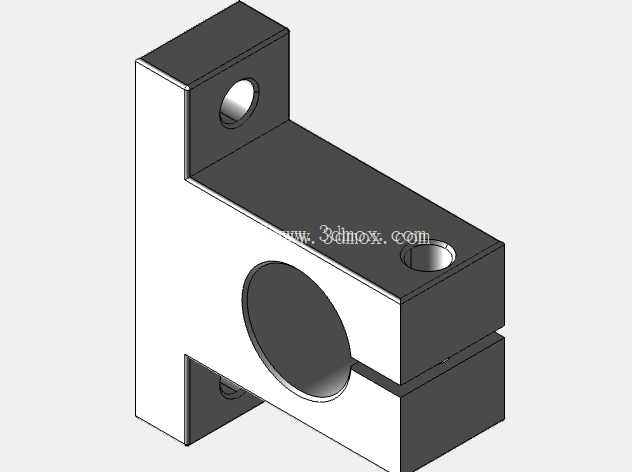

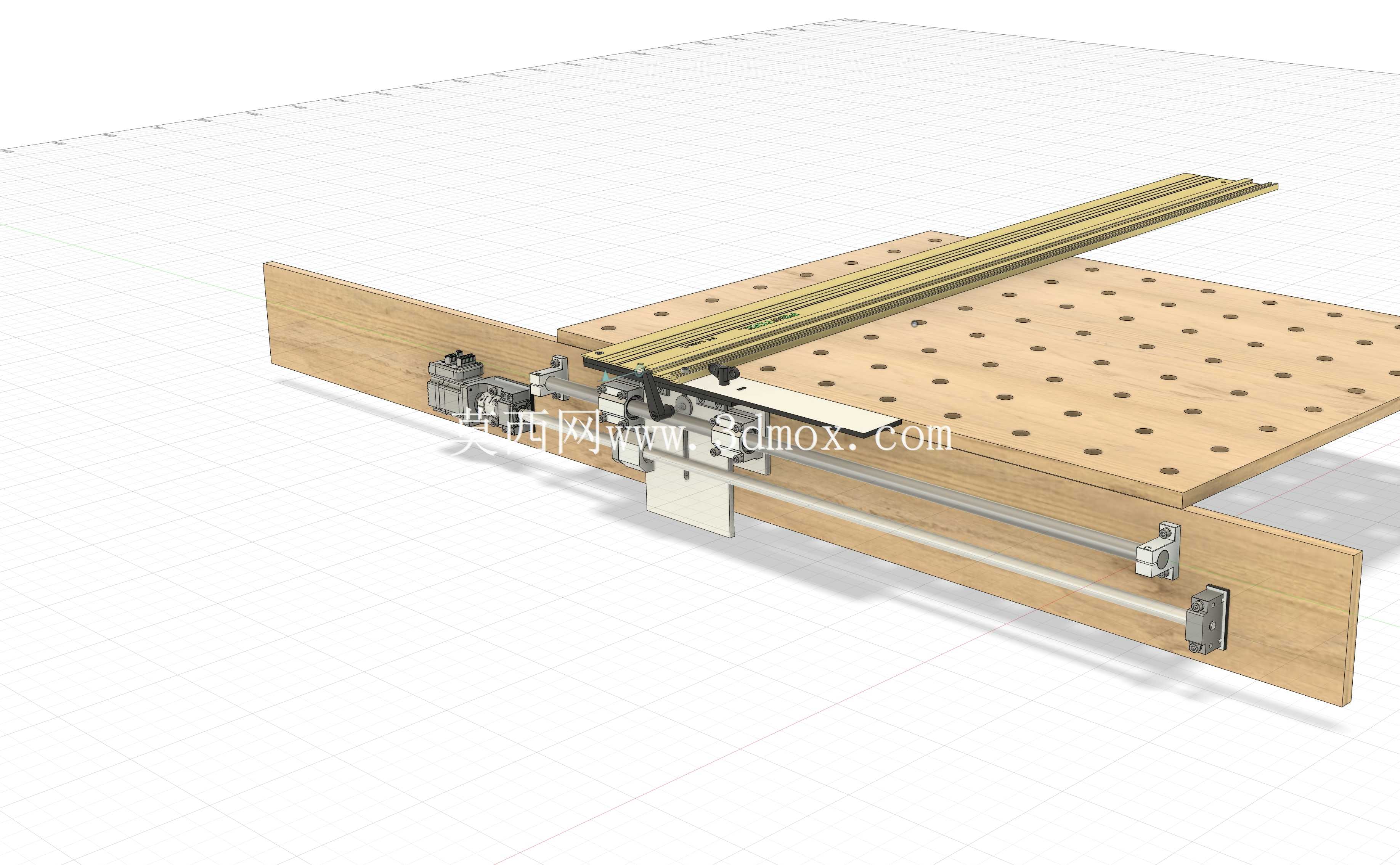

设计思路上，这套导轨没有采用集成式的线性模组成品方案，而是选用标准工业铝型材作为轨道基座，搭配双光轴预紧支撑结构，配合步进电机直连的丝杠传动副，既控制了整体制造成本，又预留了足够的改装空间——轨道侧面的安装槽可以直接加装行程开关、防尘罩、拖链固定座，两端的木质安装端板其实是建模时的安装示意结构，实际生产中可以替换为铝板或者钢板，通过螺栓直接固定在设备机架上，不需要额外加工复杂的安装基面。

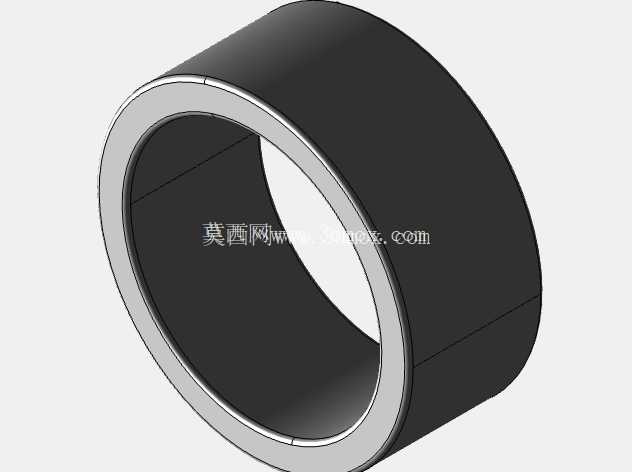

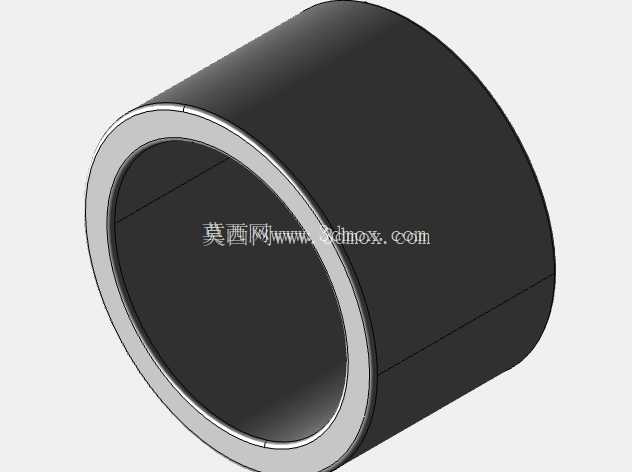

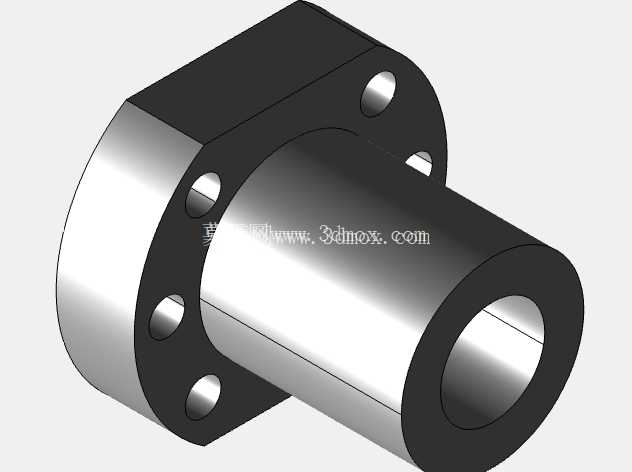

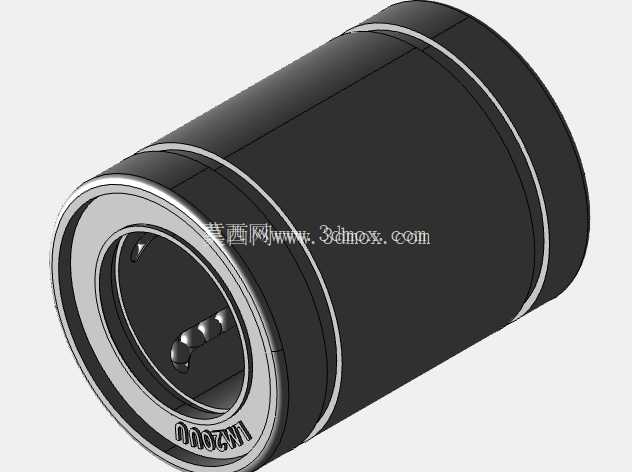

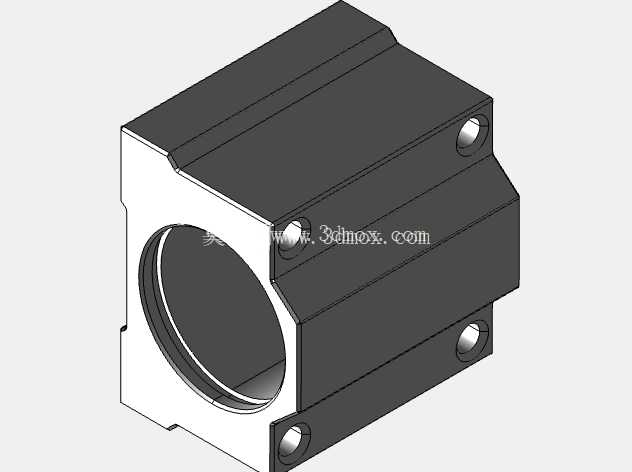

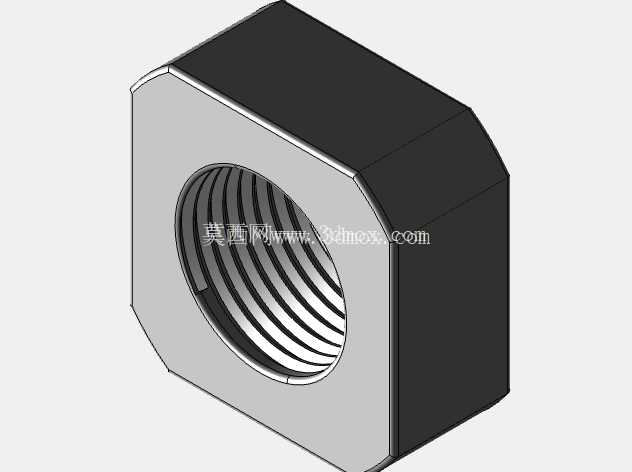

从功能特性来看，这套导轨的运动控制完全依托步进电机的脉冲信号完成，不需要额外加装位移反馈元件就能实现开环状态下的精准位置控制，滑块部分采用双直线轴承配合滑动座的结构，滑动阻力小，低速运行时不会出现爬行现象，轨道上的安装孔位按照标准间距排布，可以直接固定工装夹具、作业机头、物料载具等组件，不需要二次打孔攻丝。传动丝杠选用的是T型丝杠，具备一定的自锁能力，在垂直安装场景下断电后不会出现滑块下坠的问题，适配更多安装姿态的使用需求。

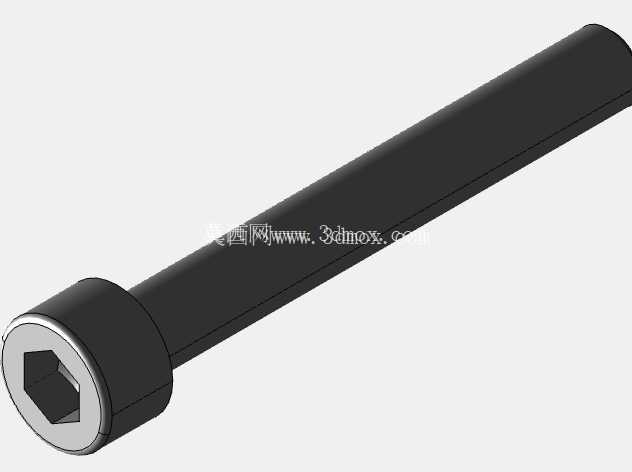

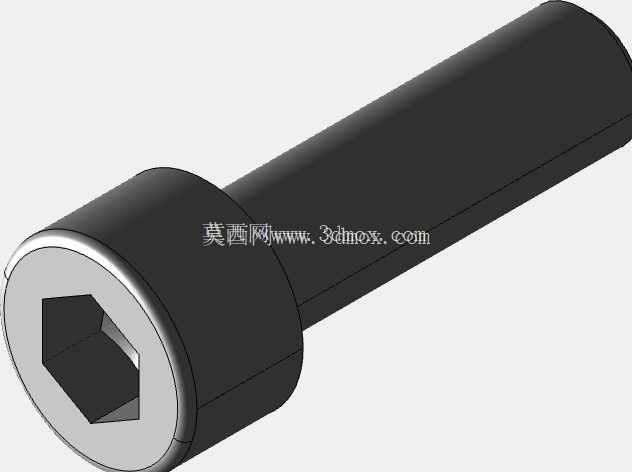

外形尺寸与安装边界方面，这套导轨的有效行程为1000mm，整体轨道长度控制在1150mm左右，宽度方向包含驱动电机在内的总尺寸不超过220mm，安装时只需要保证两端固定面的平面度误差在0.2mm以内，就能保证运行顺畅度，不会出现卡滞问题。轨道基座的底部预留了通长的安装槽，可以通过T型螺栓从任意位置固定，不需要在基座上加工安装孔，适配不同孔位的机架安装需求，滑块的安装面尺寸为120mm*80mm，预留了4个M6的安装螺孔，孔距为90mm*60mm，和市面上多数小型作业机头的安装孔位兼容，不需要额外制作转接板。

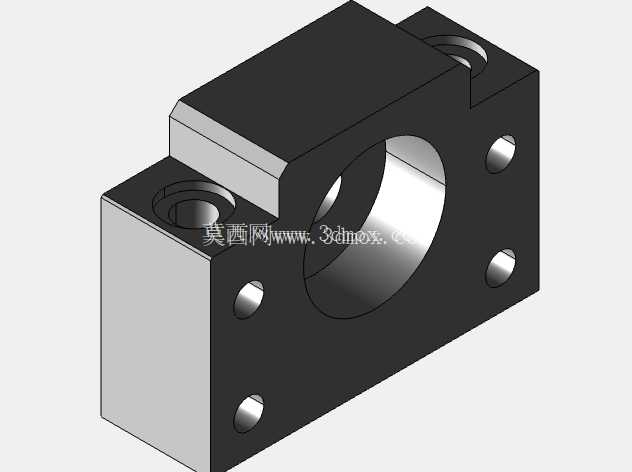

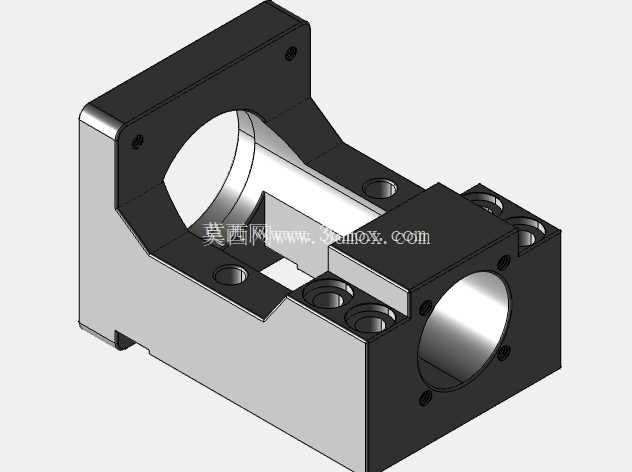

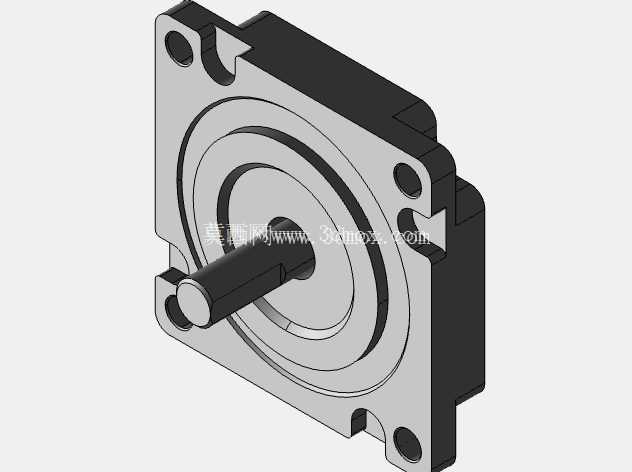

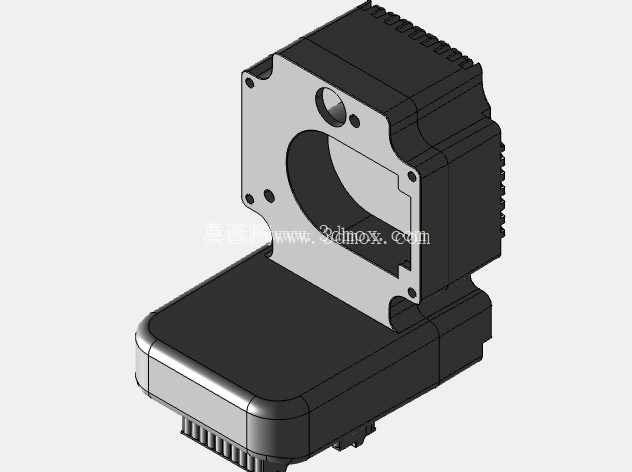

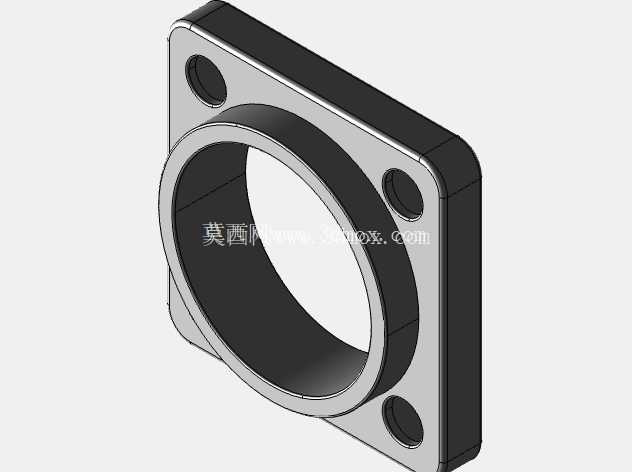

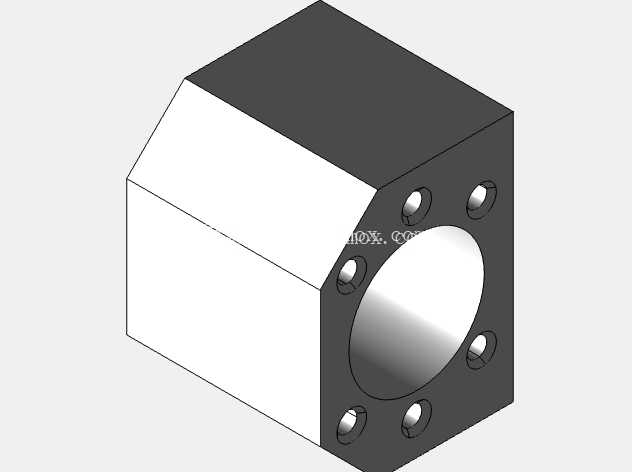

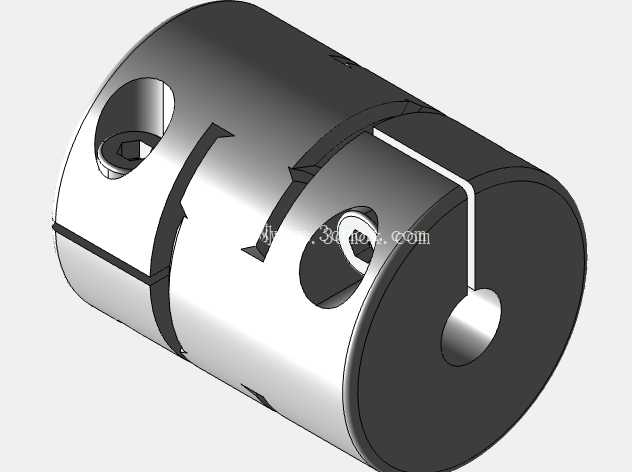

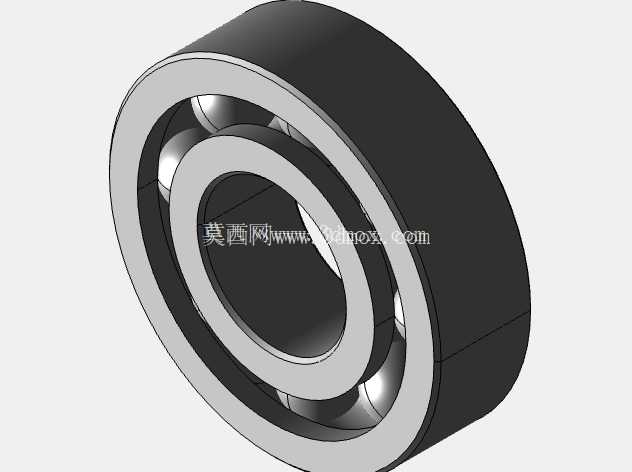

实际使用中，这套导轨的运行速度可以通过步进电机的脉冲频率调节，最高运行速度可以达到150mm/s，满足多数中小型设备的直线运动速度需求，日常维护只需要定期在光轴和丝杠表面涂抹润滑脂，就能保证长期运行的精度稳定性，相比皮带传动的直线单元，它的传动精度更高，长期运行不会出现皮带拉长导致的精度丢失问题，相比滚珠丝杠的高精度模组，它的成本更低，抗粉尘能力更强，适合木工、小型加工这类存在一定粉尘的作业场景。在结构建模时，这套模型完整还原了导轨的所有安装细节，包括电机的安装法兰、轴承座的固定位置、滑块的锁紧结构、端板的安装孔位，设计人员可以直接调用模型完成设备的整体装配校验，检查运动过程中是否存在干涉问题，也可以根据实际需求修改轨道长度、电机型号、滑块尺寸，适配不同的设备设计需求，不需要从零开始绘制导轨的每个零件，能大幅缩短非标设备的设计周期。
