嵌入式数字液晶显示电压表头结构设计

　　这款嵌入式数字显示表头的设计，最初是面向紧凑型工业电控柜、小型实验测试装置、车载低压配电回路的电压参数直读需求开发，在实际设备配套场景中，常被集成在电源模块输出端、小型实验台面板、便携检测设备的操作面，替代传统指针式表头完成直流电压参数的实时数值显示，相比指针式结构，不存在指针卡滞、视差读数偏差的问题，在光照条件一般的设备舱内也能快速读取准确数值。

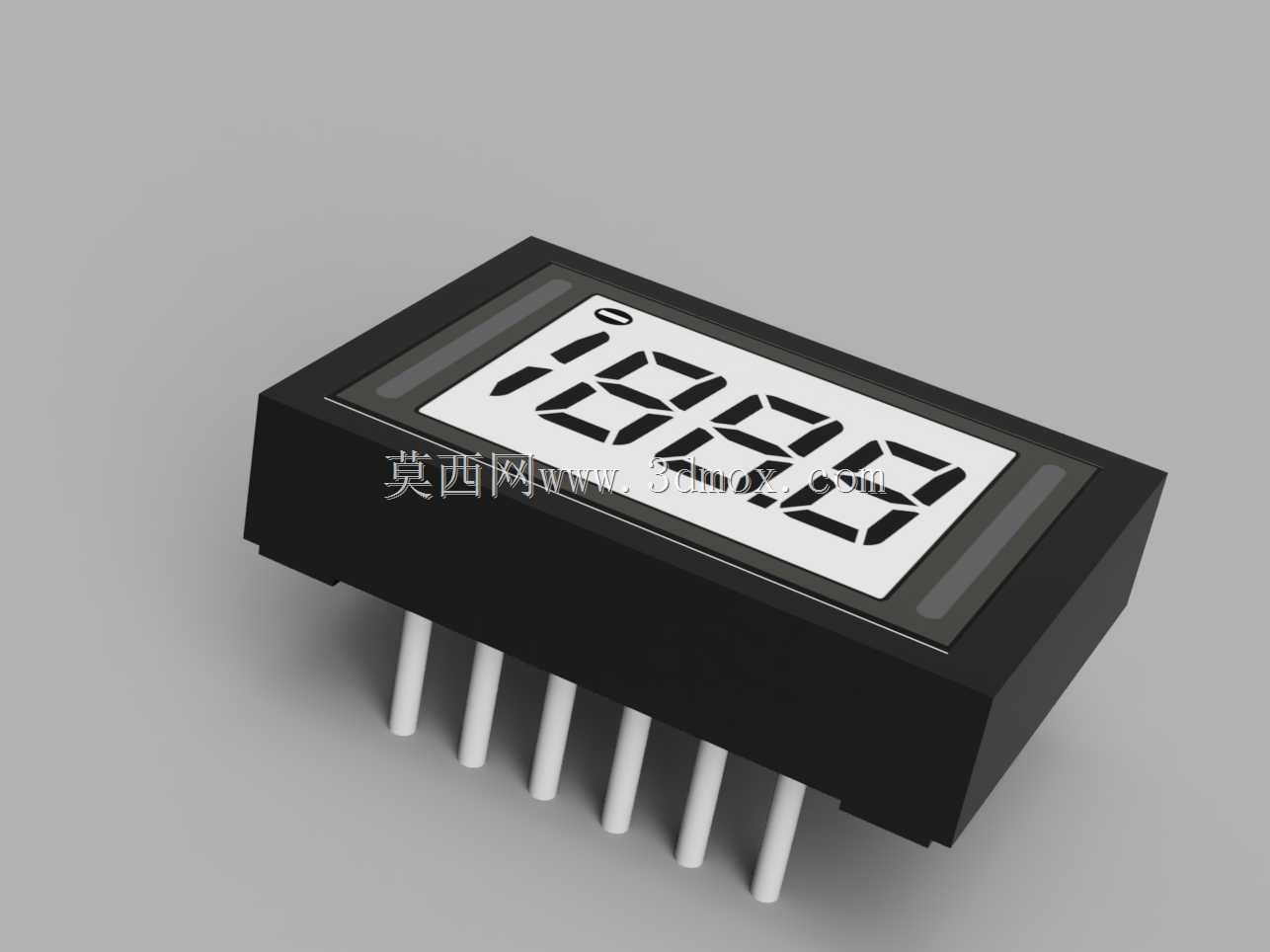

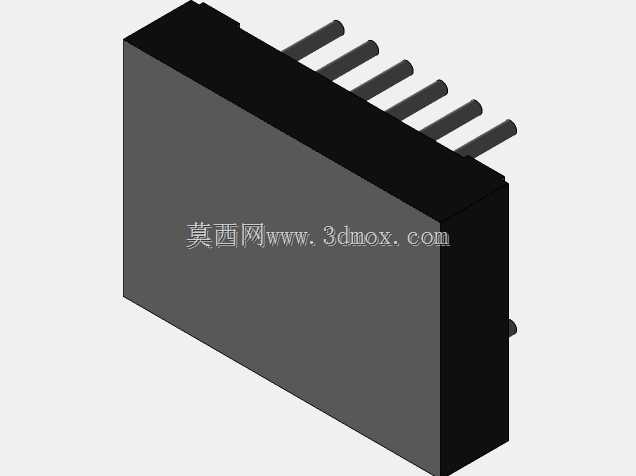

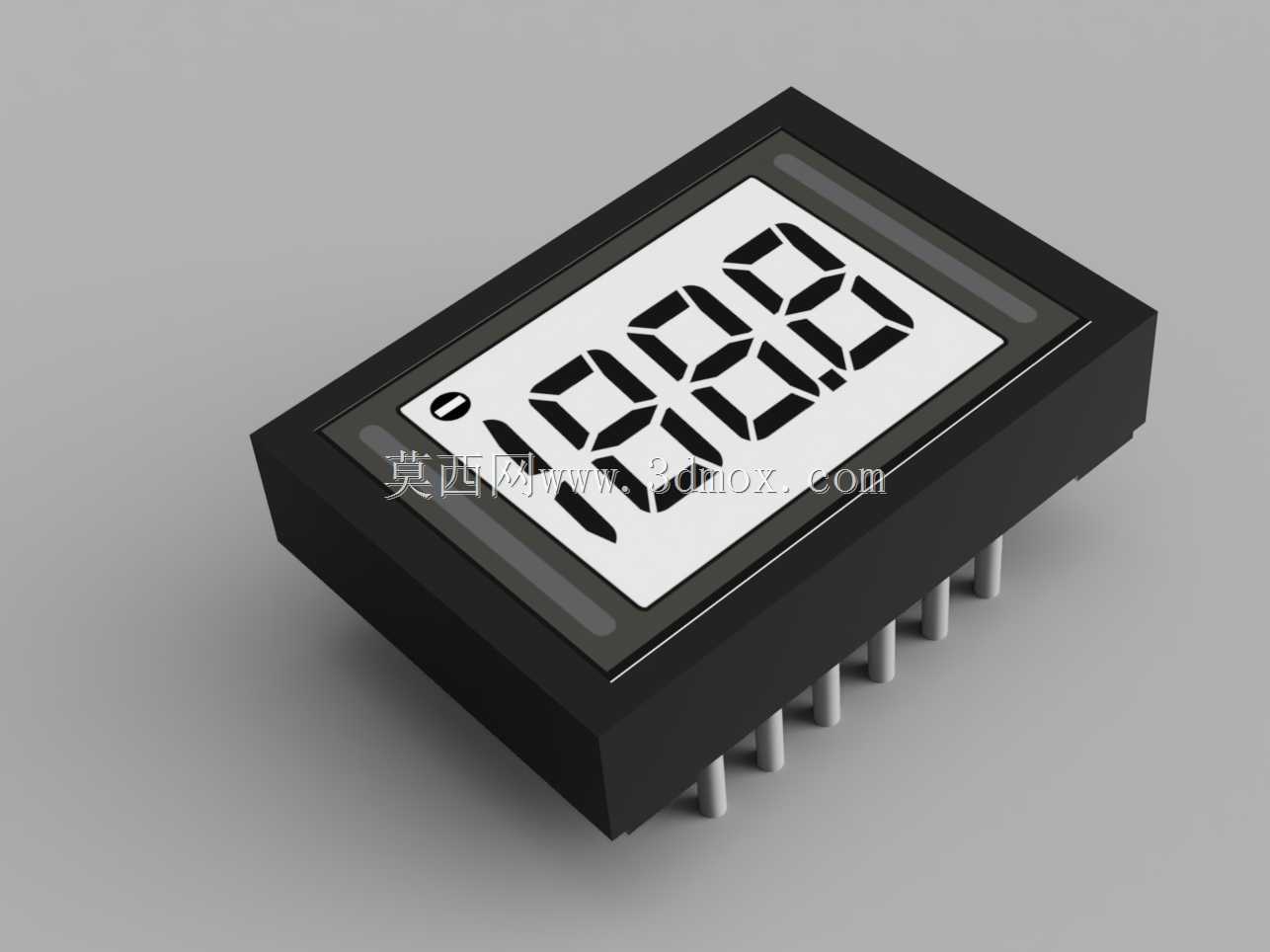

　　从结构设计思路来看，整体采用黑色阻燃工程塑料外壳做全包覆设计，外壳边缘做了0.3mm的倒角处理，既避免安装时刮伤操作人员手部，也能在嵌入面板安装时顺利卡入预留的安装开孔，不会出现边角卡滞导致的装配错位。正面的液晶显示区域做了下沉式设计，显示面板比外壳顶面低0.8mm，外围的黑色边框刚好形成防护凸边，即便安装过程中面板表面被剐蹭，也不会直接接触液晶片表面造成划痕，影响后续读数清晰度。

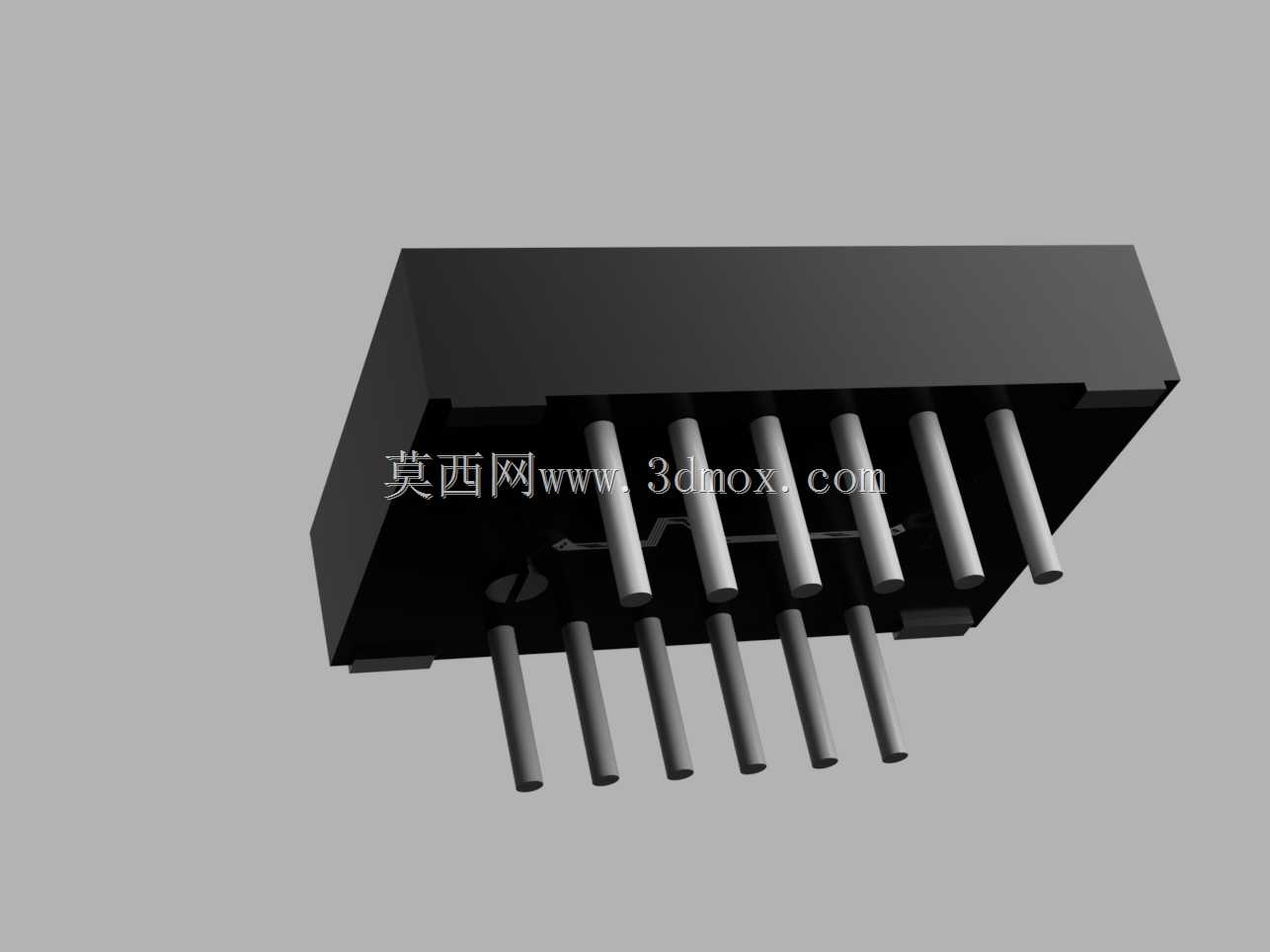

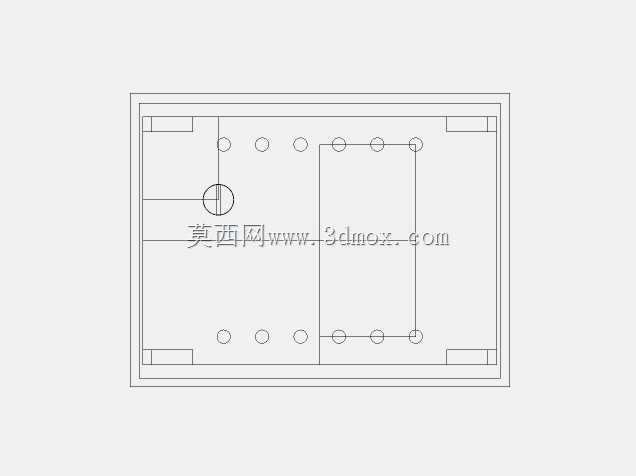

　　引脚部分采用直插式排针布局，排针间距按照标准2.54mm间距设计，既可以直接焊接在配套的主控PCB板上，也可以通过对应间距的插座做插拔式连接，方便后期设备维护时的表头更换，不需要对整个线路做拆焊处理。排针的伸出长度控制在6mm，既保证焊接时的焊锡浸润长度足够，形成可靠的电气连接，也不会因为引脚过长导致焊接后背面突出过多，挤占PCB板背面的布线空间，适配厚度1.6mm的标准FR4板材安装需求。

　　安装边界尺寸方面，整体外形为矩形结构，长宽尺寸适配常规的嵌入式面板开孔，安装时不需要额外设计复杂的固定支架，依靠外壳侧边的轻微过盈配合加上前端面的限位凸边，就能卡在面板开孔处，配合少量的密封胶就可以达到基础的防尘效果，适合在非高湿高腐蚀的常规工业环境下长期使用。显示区域的段码采用大尺寸7段数码样式，数字笔画宽度做了优化，在1米左右的常规操作距离下，不需要凑近就能清晰识别显示数值，小数点位置固定在对应量程的显示位，满足常规低压直流回路的电压显示精度需求，不需要额外做量程切换的机械结构，进一步压缩了整体的体积，让整个表头可以安装在空间非常紧凑的小型设备内部，不会占用过多的内部安装空间。

　　在功能实现上，这款表头不需要额外的外部供电线路，直接从被测电压回路取电就能完成驱动显示，省去了单独布置供电线路的麻烦，在做设备内部布线的时候，只需要将两个检测引脚接在被测电压的两端就能正常工作，对于结构设计人员来说，不需要额外预留供电线路的走线空间，也不需要考虑供电回路的绝缘防护问题，大幅简化了配套设备的布线设计工作量。
