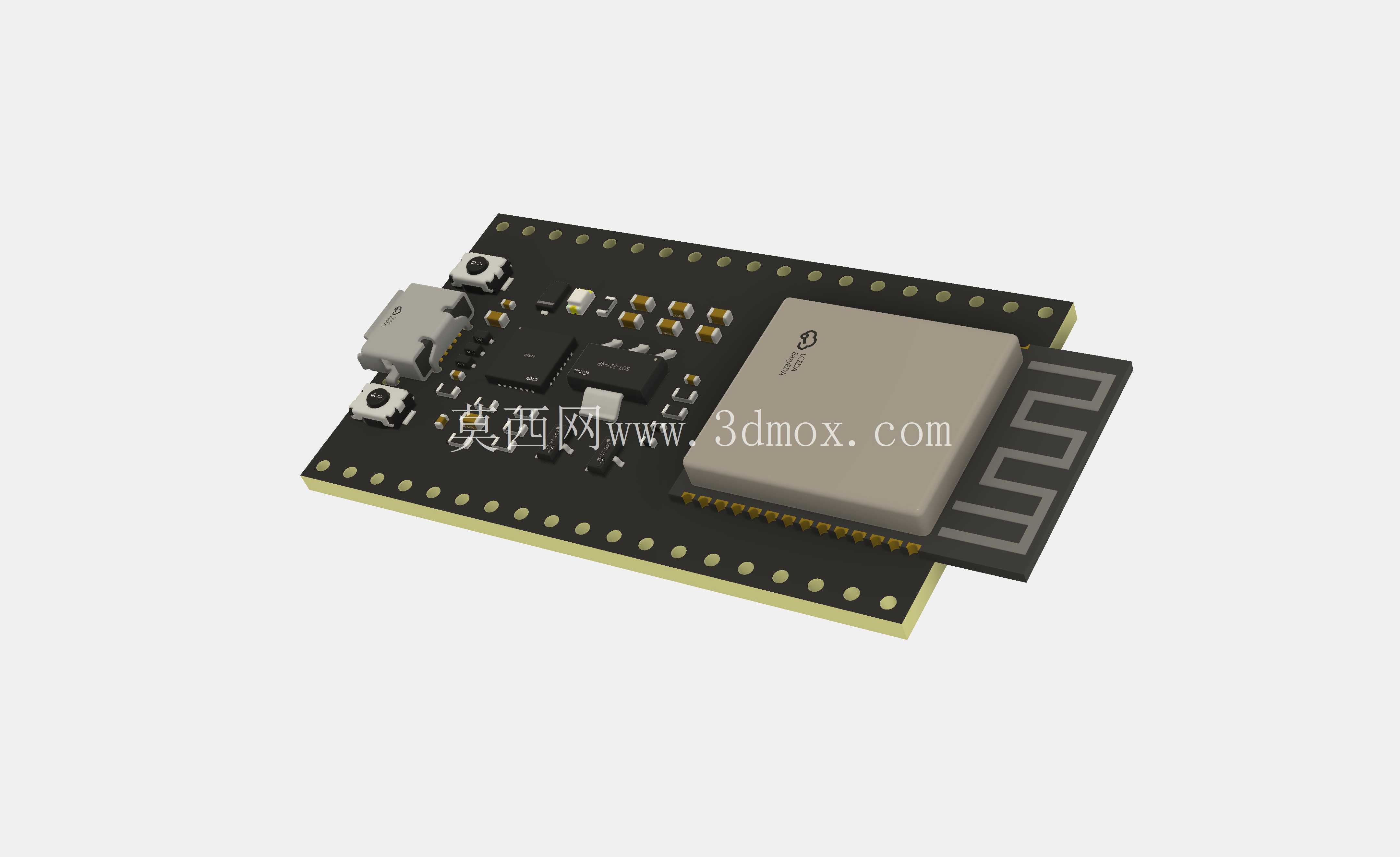

ESP32开发板核心套件结构三维建模

　　在嵌入式硬件开发、物联网终端原型搭建的日常工作里，这类搭载WROOM32模组的核心开发板是最常用的硬件载体，小到智能家居的温湿度采集节点、工业现场的小型数据采集终端，大到校园创客项目的智能交互装置、小型机器人的主控单元，都能见到它的身影。做这类板卡的三维建模，首先要考虑的是结构设计与实际硬件的匹配度，毕竟很多时候我们做整机结构设计，需要把开发板嵌入到定制外壳或者设备机架内部，一旦安装孔位、接口位置、板卡厚度的尺寸出现偏差，后续打样组装就会出现干涉、接口对位不准的问题，直接拖慢项目进度。

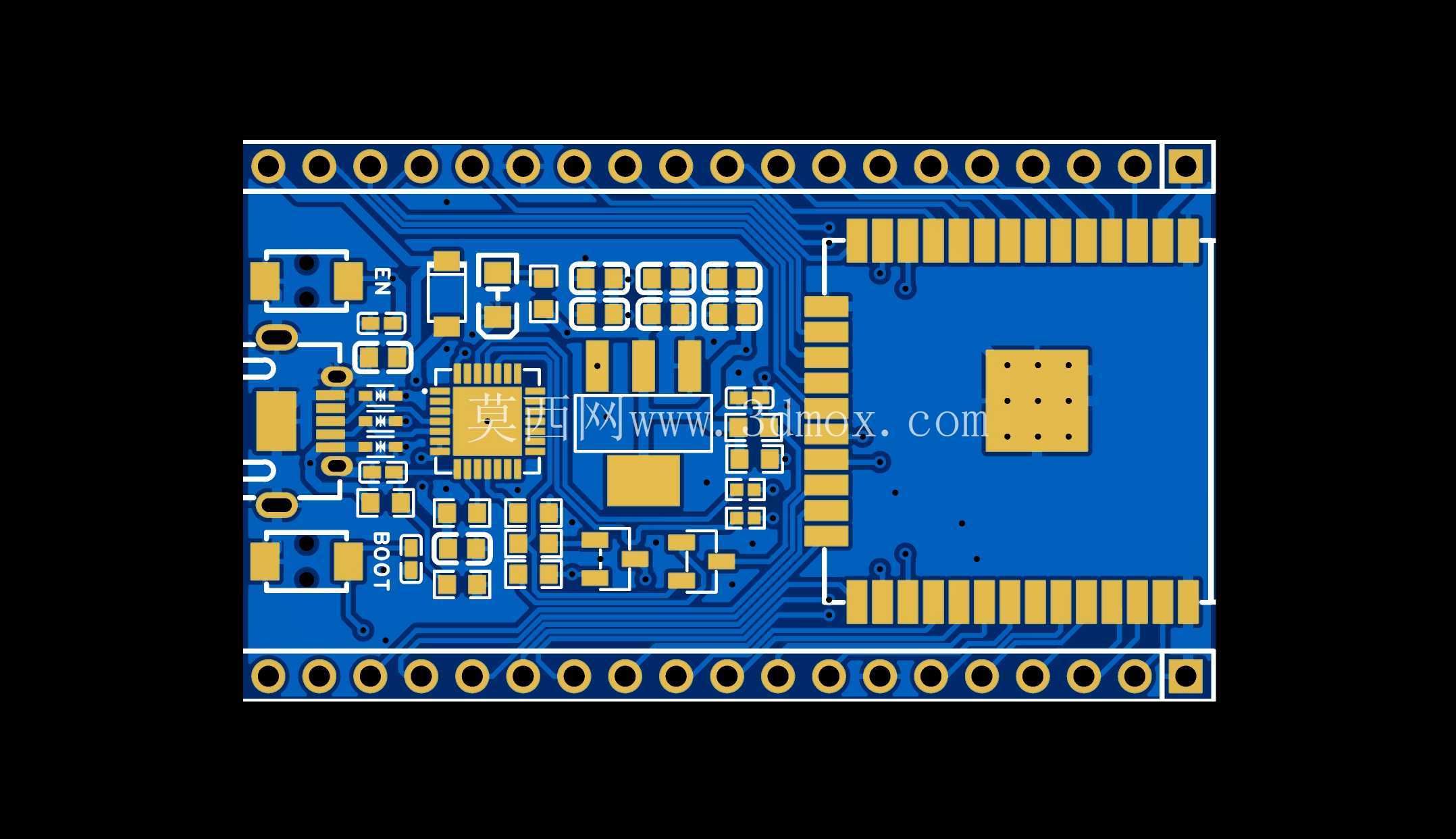

　　从实际建模的细节来看，首先要还原板卡的整体轮廓，这类开发板采用标准的双排插针布局，板身的长宽尺寸要严格匹配实物的安装边界，两侧排针的间距、每根针脚的直径与伸出长度都要精准还原，方便设计人员在做外壳开孔、排针引出座设计的时候直接调用模型做配合校验。板载的MicroUSB接口位置在板身的侧边，建模时不仅要做出接口本身的外形，还要预留出USB插头插入时的操作空间，很多新手建模容易忽略这个细节，导致外壳装好之后USB插头插不到位，没法正常下载程序或者供电。

　　板身核心的WROOM32模组是整个板卡最高的部件，建模时要准确还原模组的金属屏蔽罩外形、模组下方的焊盘布局，屏蔽罩的边角弧度、表面的标识区域都要做写实处理，方便在做整机结构评审的时候，直观判断模组上方的预留空间是否足够，会不会和外壳内部的加强筋、其他元器件产生干涉。板载的复位按键、BOOT按键的位置和凸起高度也要精准还原，这两个按键是开发过程中经常要操作的部件，外壳对应位置的按键帽开孔、按键行程预留都要依托准确的模型尺寸来设计，不然会出现按键按不动、或者误触发的问题。

　　板卡上的其他外围元件，比如稳压芯片、电容电阻、状态指示灯，建模时不需要还原每一个元件的内部结构，但要准确还原每个元件的占位高度和外形轮廓，毕竟结构设计只需要考虑空间避让，不需要做电路仿真，这样既能保证模型的实用性，也能控制模型的整体面数，在大型装配体里调用的时候不会出现卡顿的问题。板边的半孔工艺、金手指的倒角细节也要做适当还原，这些细节虽然不影响安装尺寸，但能让模型在做渲染展示、装配动画的时候更贴近真实硬件的质感，给客户或者项目组做方案演示的时候效果更好。

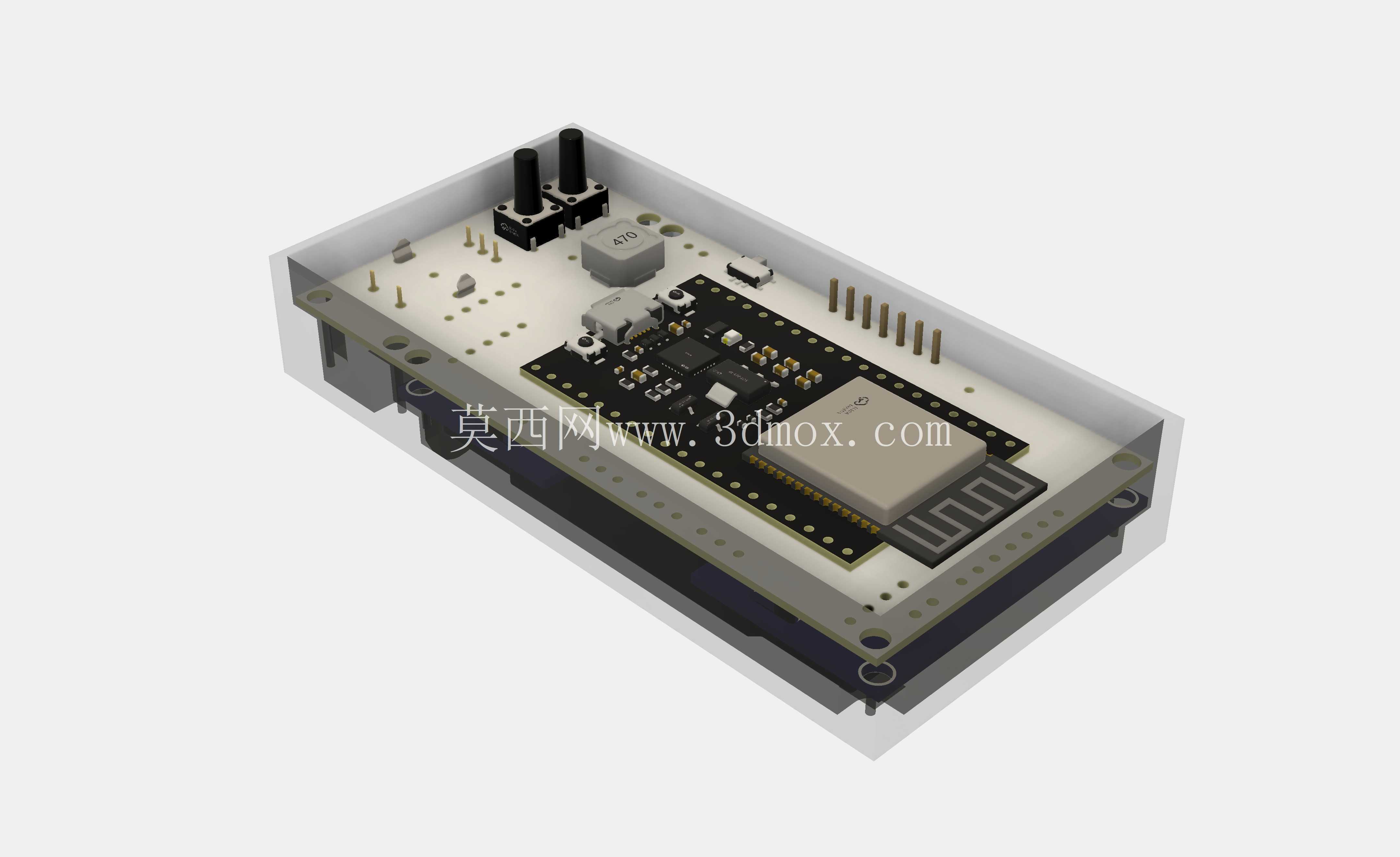

　　从设计思路上来说，做这类电子开发板的三维模型，核心是服务于结构集成的需求，很多做物联网产品的团队，前期原型验证阶段会直接用这类现成的开发板做功能调试，等功能验证通过之后再基于开发板的尺寸做定制化的载板设计，这时候准确的三维模型就能直接作为载板布局、外壳设计的参考基准，不用反复去测量实物尺寸，减少反复打样的次数。比如在做手持类物联网终端的时候，开发板要和电池、显示屏、按键模块一起堆叠在狭小的外壳内部，这时候每一个部件的尺寸精度都很重要，开发板模型的安装孔位要和外壳内部的固定柱完全对位，接口位置要和外壳的开孔精准对齐，元件的高度要和堆叠的其他部件留出足够的安全间隙，避免组装之后出现挤压短路的问题。

　　另外在做工业场景应用的设备时，这类开发板往往会安装在DIN导轨上的控制盒内部，这时候模型的整体厚度、排针的伸出长度就直接决定了控制盒的内部深度尺寸，如果模型尺寸不准，控制盒选浅了就会出现盒盖盖不上的问题，选深了又会浪费安装空间，增加设备的整体体积。还有板卡上的状态指示灯位置，建模时准确还原位置之后，就能直接在外壳对应位置做导光柱的设计，不用等实物回来再反复调整导光柱的对位，大幅缩短结构设计的周期。

　　很多刚接触硬件结构设计的工程师，容易忽略板卡下方的焊盘突出高度，以为板卡的厚度就是PCB本身的厚度，实际上板卡背面的焊盘会有一定的突出，如果在设计安装固定柱的时候没有预留这个高度，安装的时候就会顶到背面的焊盘，严重的话会磨掉焊盘的阻焊层造成短路，建模的时候把背面焊盘的突出高度准确做出来，就能在设计阶段提前规避这个问题。还有板载的天线部分，也就是WROOM32模组上的PCB天线区域，建模时要准确标注出天线的净空区域，提醒结构设计人员在这个区域不要布置金属部件，不然会影响WiFi和蓝牙的信号强度，导致设备的无线通讯不稳定，这个细节是很多纯结构工程师容易忽略的点，在模型里把这个区域做明确的标识，就能在设计阶段提前规避信号干扰的问题。
