机床配套步进控制器操作终端结构

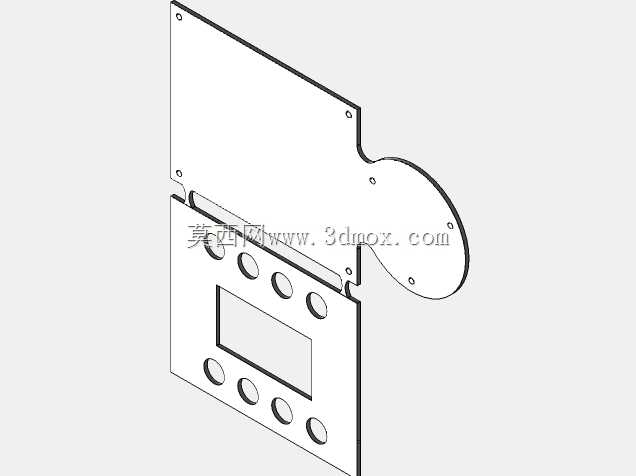

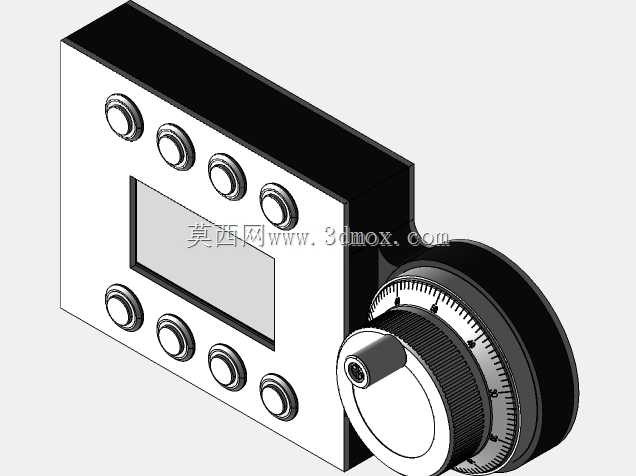

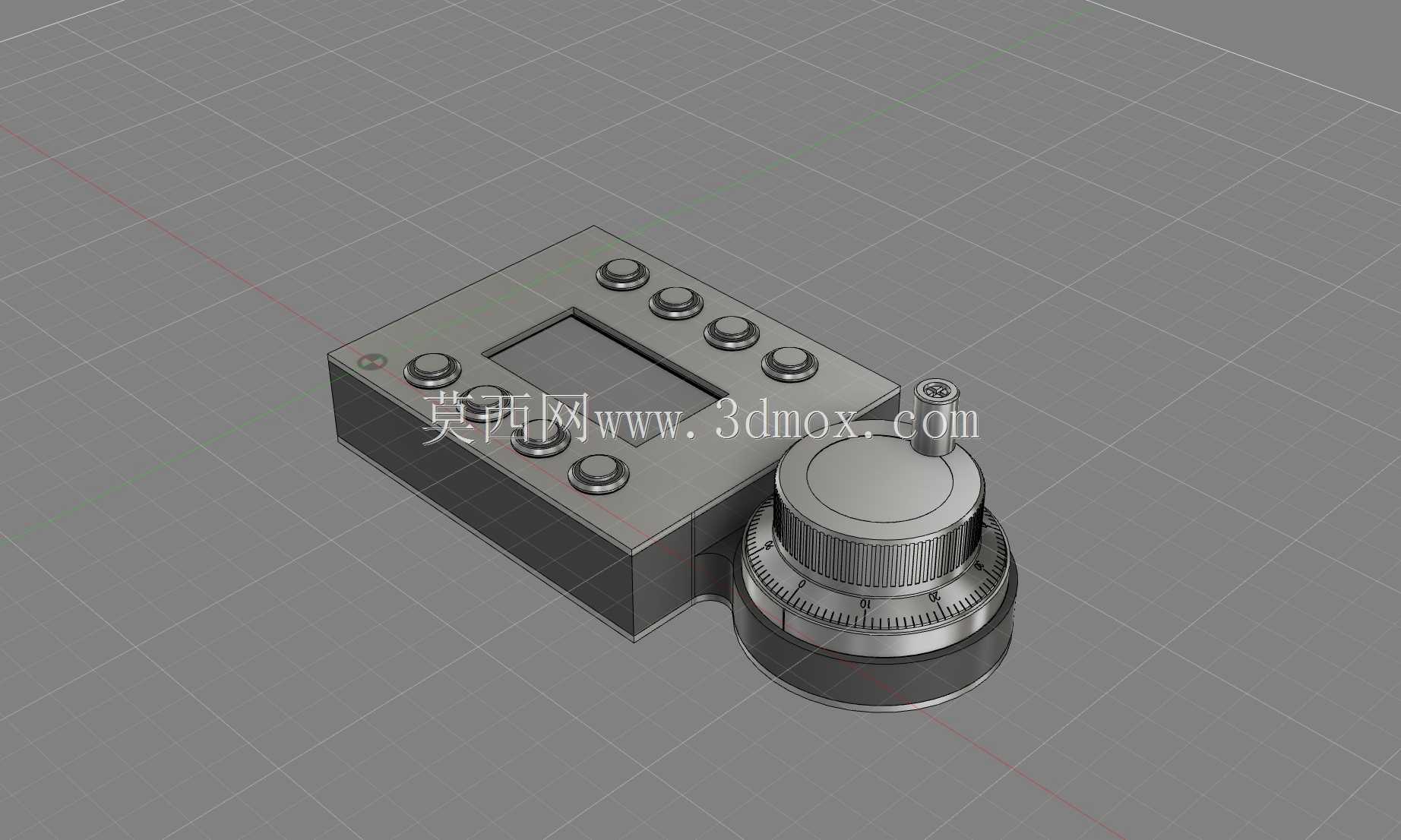

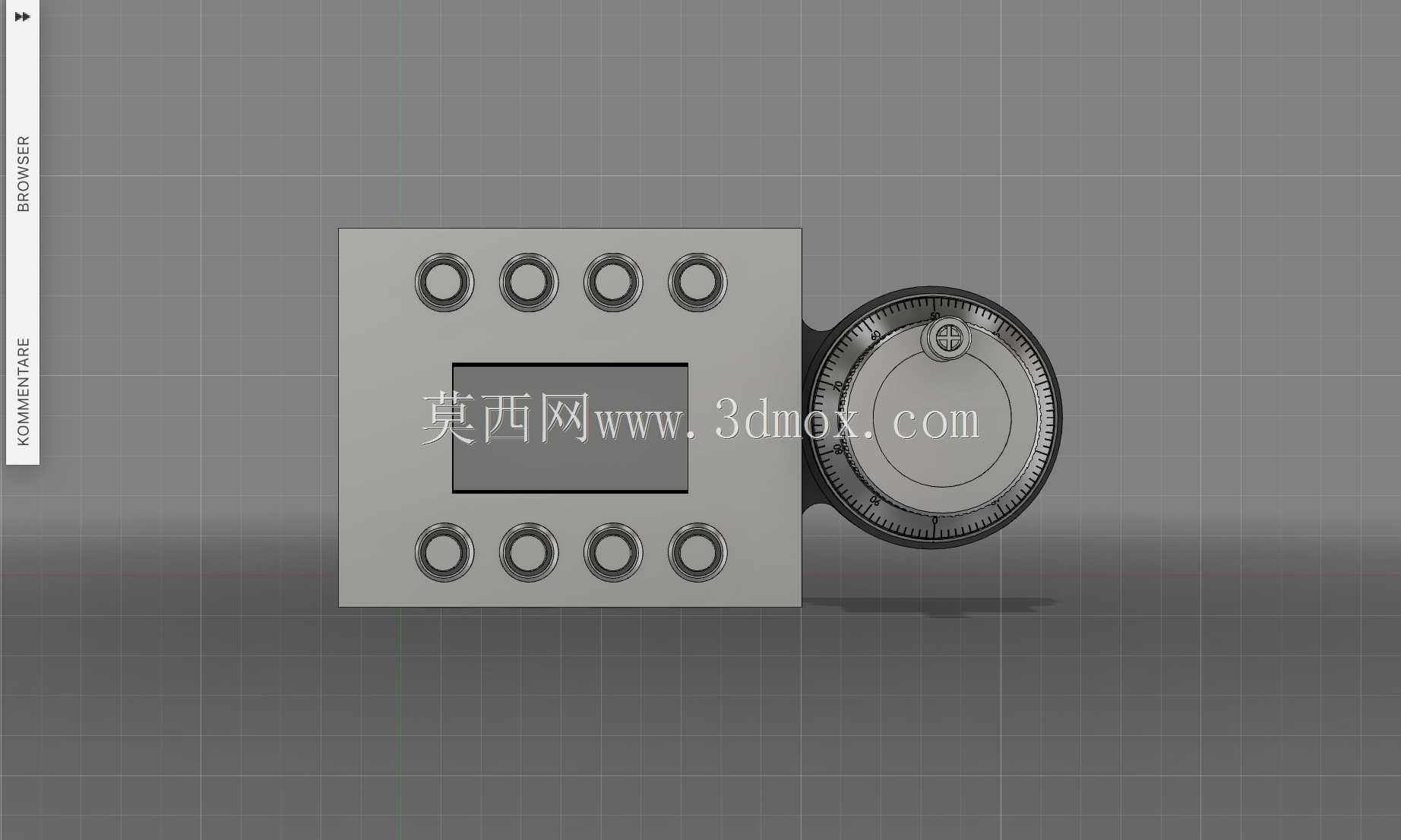

　　这款步进控制器操作终端，主要适配普通车床数控改造、小型专用机床的进给轴步进控制场景，在CA6140这类普通车床的数控化升级项目中，可直接安装在溜板箱旁的操作位，替代原有的手动进给操作结构，实现X、Z轴的步进进给精准调控。终端整合了按键输入区、参数显示屏与手摇脉冲发生器，日常操作时，操作人员可通过上方的6个功能按键完成进给倍率切换、轴选切换、回零、启动、暂停等基础操作，中间的显示屏可实时显示当前进给坐标、倍率参数、运行状态，侧边集成的手轮支持0.001mm、0.01mm、0.1mm三档倍率的手动微调，在对刀、微量进给工序中可实现精准的位移控制，避免普通手动操作的进给误差。从结构设计来看，外壳采用一体式钣金折弯加边角圆弧过渡处理，

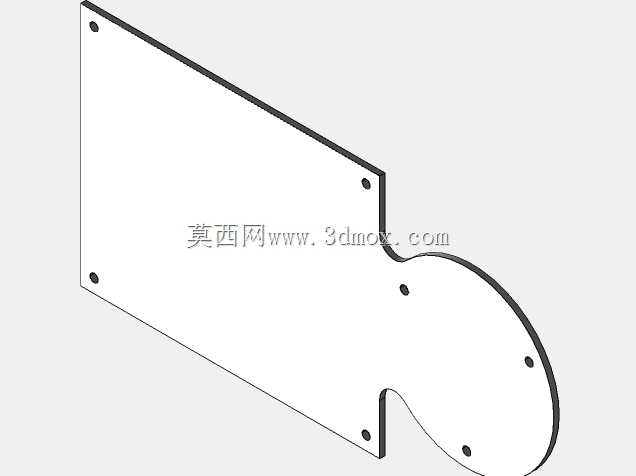

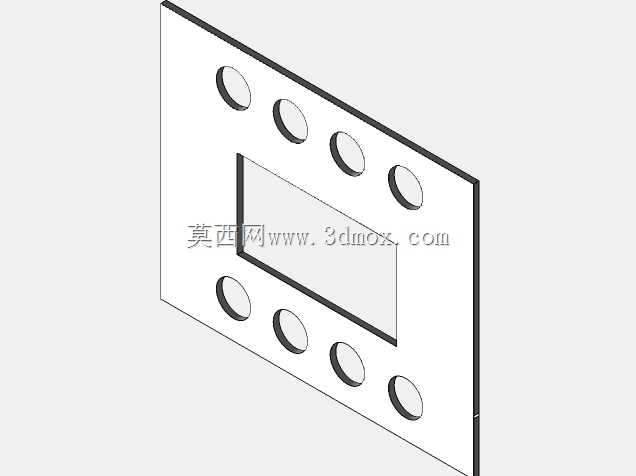

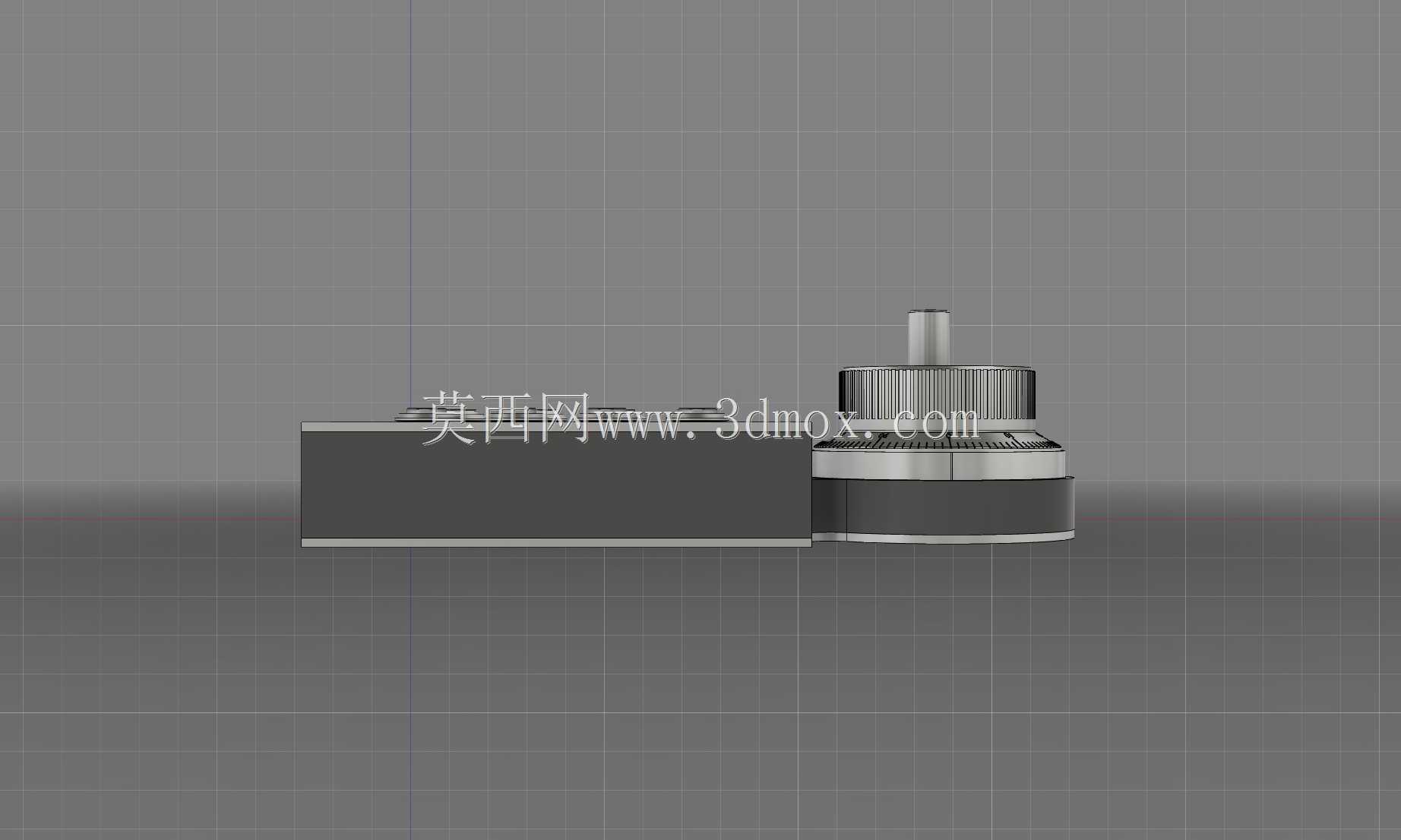

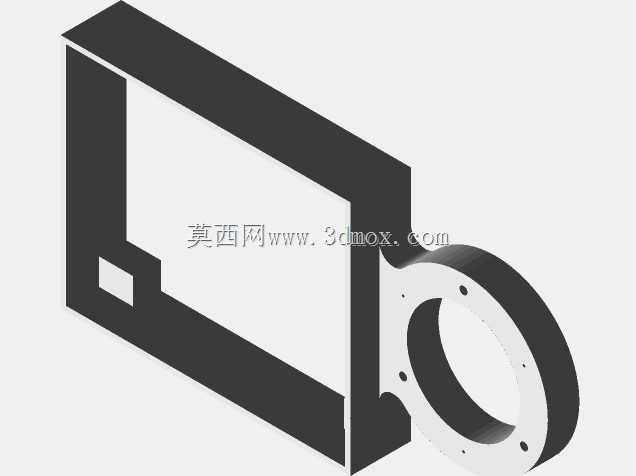

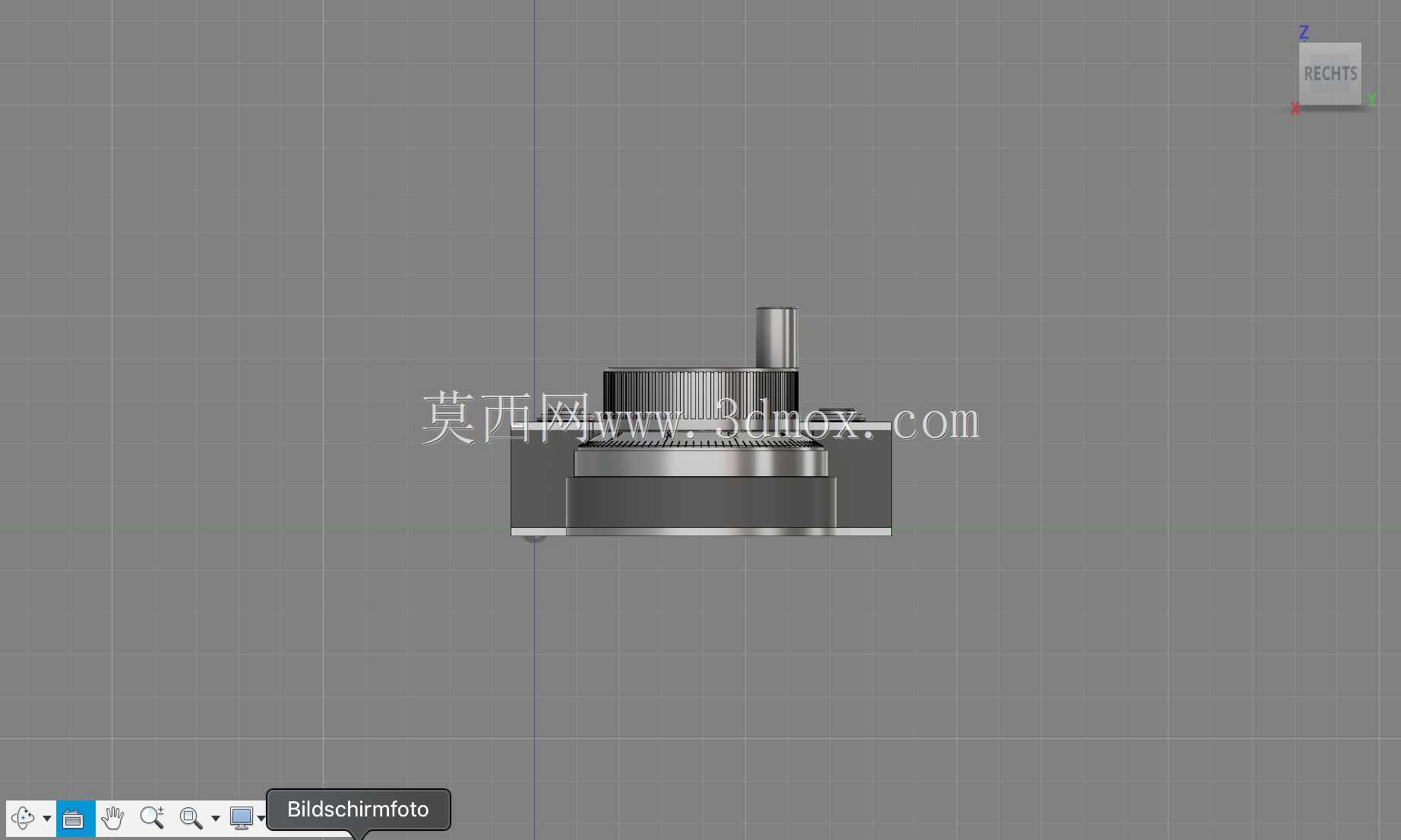

　　所有操作元件的安装位都预留了标准的嵌入式安装槽，按键采用下沉式设计，避免车间内的切削液、铁屑进入壳体内部，手轮与主体外壳的连接位做了台阶式密封结构，可适配车间多油污、多粉尘的使用环境。安装边界上，主体壳体的背部预留了四个M4的安装螺孔，孔位间距适配常见的机床操作站安装支架，手轮突出主体外壳的高度控制在65mm以内，安装后不会超出操作位的安全边界，避免操作人员上下料时发生磕碰。壳体的壁厚设计为1.5mm，在保证结构强度的同时控制整体重量，安装后不会出现支架下沉的问题。内部的电路板安装位预留了20mm的走线空间，可容纳按键排线、显示屏排线、手轮信号线的排布，同时预留了接地柱安装位，可直接连接机床的接地系统，

　　避免车间电磁环境对控制信号的干扰。在实际使用场景中，这类控制器不需要复杂的参数设置，操作人员经过简单培训即可上手，手轮的阻尼力度经过调校，转动时的反馈感清晰，不会出现过冲或者卡顿的问题，按键的行程设计为2mm，按压力度适中，长时间操作不会产生明显的疲劳感。外壳的表面采用喷塑处理，耐油污易擦拭，日常维护时只需要用干布擦拭表面即可去除油污和铁屑残留，不需要额外的防护套。
