明纬LRS-100-5直流开关电源重构设计

在工业控制、低压直流供电场景中，小体积高功率密度的开关电源一直是设备配电环节的核心选型部件，明纬LRS系列作为市面流通量极大的经济型开关电源，其安装尺寸、接口布局是很多设备结构设计阶段必须匹配的基准要素。这次重构的带安装孔版本LRS-100-5电源，核心输出参数为5V直流18A，额定输出功率90W，属于小功率直流供电范畴，常见应用场景包括工业传感器集中供电、LED灯带低压驱动、小型工控板卡配电、嵌入式设备前端供电等，这类场景对电源的安装兼容性、外形边界尺寸要求往往高于极限性能参数，很多设备在做结构适配时，不需要还原电源内部的PCB布线、元器件布局，只需要精准还原外壳轮廓、安装孔位、接线端子位置、散热开孔位置即可满足装配干涉检查、机柜布局排布的设计需求。

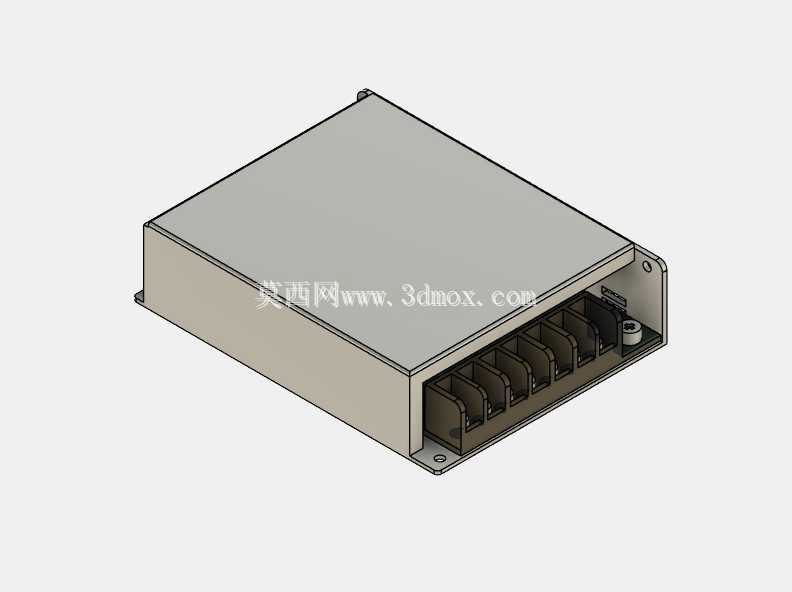

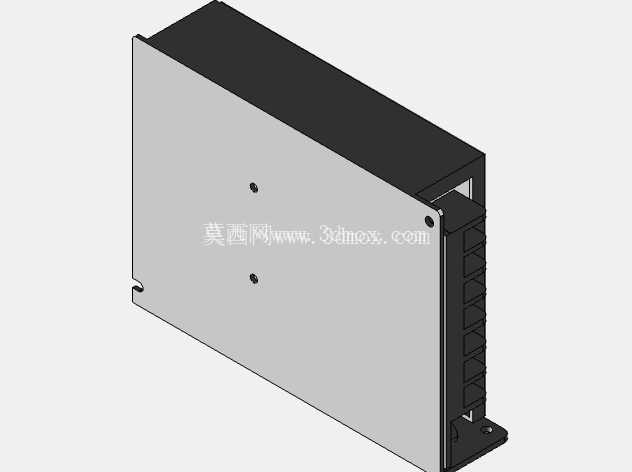

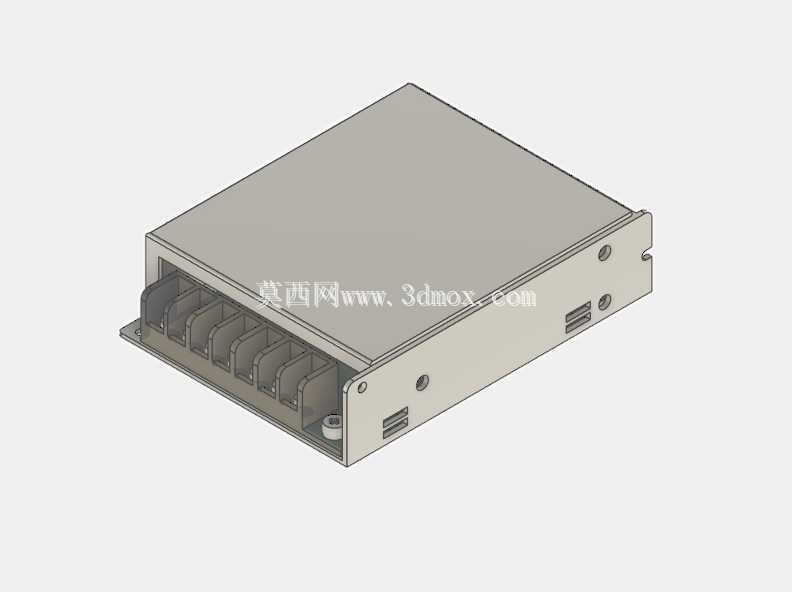

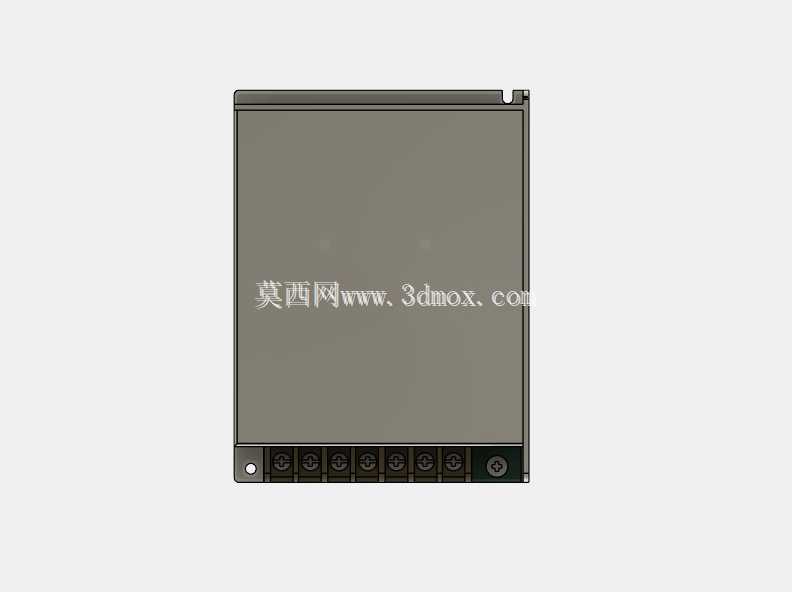

从设计思路来看，这次重构没有追求内部结构的1:1复刻，而是把建模重心放在了外部装配特征的还原上：首先是金属外壳的整体轮廓，采用折边冲压成型的薄钢板结构，外壳表面做哑光喷塑处理，建模时还原了折边处的圆角过渡、壳体拼接的卡扣缝隙，避免装配仿真时出现面与面的干涉误判；其次是安装孔位的精准还原，壳体底部与侧面的安装固定孔做了沉头特征还原，孔位间距严格匹配实物的安装尺寸，设计人员在做机柜安装板排布、设备内部电源固定座设计时，可以直接调用这个模型做孔位对位，不需要再手动测量实物尺寸；再者是接线端的特征还原，输入端的AC接线端子排、输出端的DC接线端子排都做了凸起轮廓还原，端子的螺丝孔位、接线槽开口尺寸都和实物保持一致，在做线束走线仿真时，可以准确计算线束弯曲半径、接线空间余量，避免出现线束装配后与周边部件磕碰的问题。

外形尺寸与安装边界方面，这款电源属于标准的100W级LRS系列外壳尺寸，整体为长方体薄型结构，壳体厚度方向的尺寸控制得比较紧凑，适合在空间局促的小型设备内部安装，建模时特意保留了壳体侧面的散热格栅开孔特征，在做设备热仿真时，可以直接通过这些开孔特征设置通风路径，不需要额外在模型上绘制通风区域；壳体侧面的指示灯开孔、调节电位器开孔也做了对应还原，虽然是外观特征，但在做设备面板对位、外部操作空间预留时，这些特征可以帮助设计人员确认操作可达性，避免设备外壳组装后挡住电源的状态指示灯或者电压调节电位器。

从实际工程使用角度来说，这类简化重构的电源模型，比完全复刻内部结构的全细节模型实用性更强：全细节模型文件量大，在大型装配体中调用时会占用过多显卡内存，导致装配旋转、干涉检查时卡顿，而这种只保留外部装配特征的重构模型，文件体量小，特征数量少，在做整机布局时调用流畅，同时所有和装配相关的关键尺寸都没有缺失，完全能满足结构设计阶段的选型校验、装配干涉检查、安装孔位匹配的需求。很多刚入行的结构工程师在做设备建模时，容易陷入“越精细越好”的误区，花大量时间去还原电源内部的电容、变压器、PCB板，但实际上在整机装配环节，这些内部特征完全不会和其他部件产生交互，反而会拖慢设计效率，这种聚焦外部装配特征的建模思路，恰恰是面向工程实际需求的务实选择。

在不同的应用场景下，这款电源的安装方式也有区别：在标准工控机柜中安装时，一般通过底部安装孔固定在DIN导轨安装板上，建模时还原的底部孔位沉头特征，可以帮助设计人员确认螺丝头的凸起高度，避免螺丝头过高顶住导轨或者安装板；在嵌入式设备内部安装时，有时会采用侧面悬空固定的方式，这时候侧面的安装孔位特征、壳体侧面的平面度还原就显得尤为重要，可以准确计算固定支架的折弯尺寸，保证电源安装后不会出现歪斜、与周边板卡间隙不足的问题。另外，电源接线端的朝向也是结构设计时经常需要调整的要素，这个模型保留了完整的坐标系基准，设计人员可以根据实际布线需求，快速调整电源的安装朝向，同步校验接线端与走线槽的对位关系，减少后期改模的风险。
