真无线蓝牙耳机外观结构三维建模

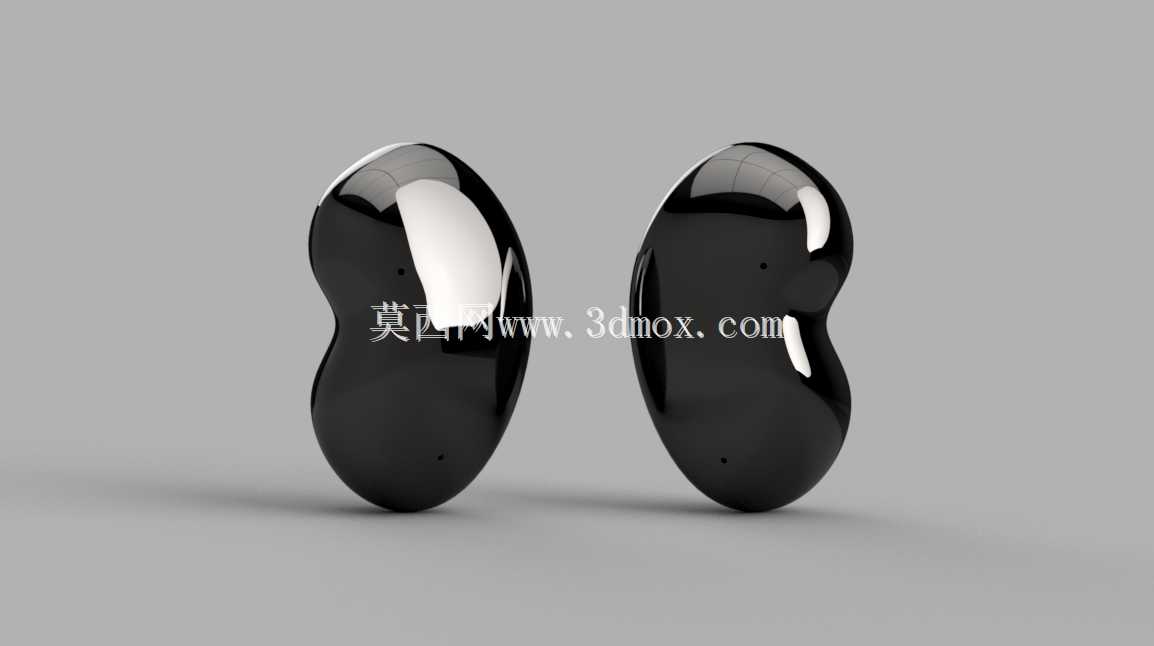

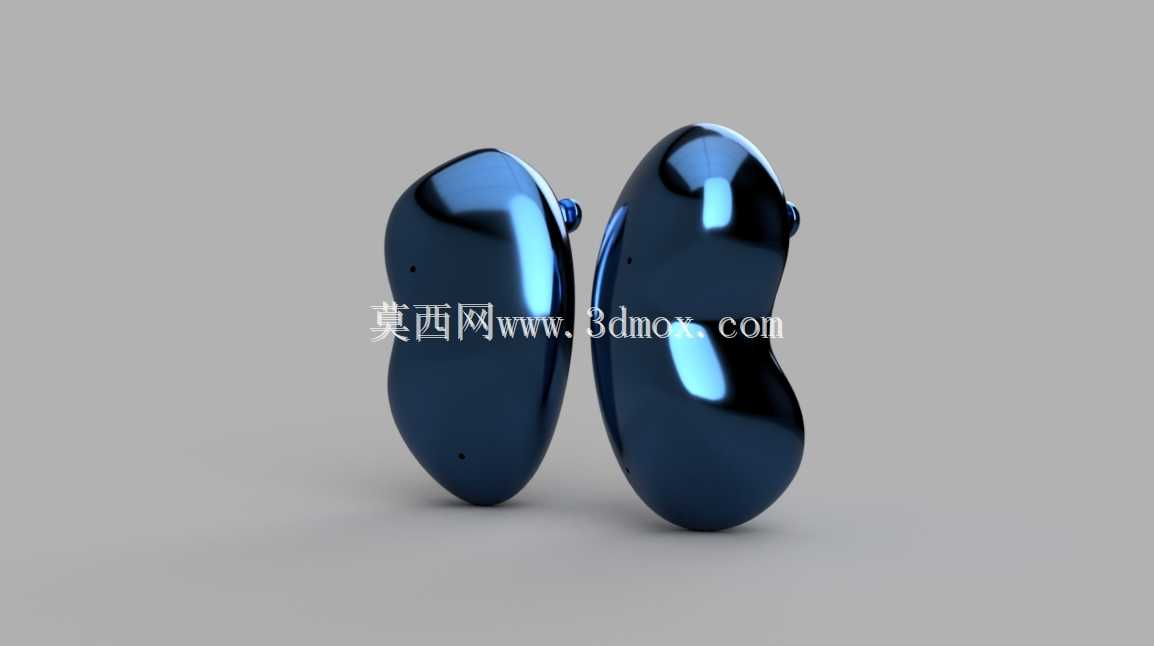

　　本次建模的真无线入耳式耳机，核心面向日常随身音频消费场景，覆盖通勤聆听、运动佩戴、语音通话等多类使用需求，建模过程完全围绕实际佩戴与装配逻辑展开，没有做脱离量产可行性的夸张造型处理。从结构设计逻辑来看，耳机整体采用非对称的曲面贴合形态，完全规避了传统圆柱状耳塞佩戴时的硌耳问题，建模时优先参考了人耳甲腔的平均曲面数据，将耳机外侧曲面做了连续顺滑的G2曲率过渡，既保证外壳注塑脱模时的拔模角度合理，也让耳机贴附耳郭时的受力点均匀分散，长时间佩戴不会产生局部压痕。

　　耳机的入耳部分做了渐进式的管径收窄设计，出声孔端面预留了0.8mm的硅胶耳塞套装配卡槽，卡槽深度控制在1.2mm，既可以保证常规尺寸的硅胶耳塞套安装后不会轻易脱落，也不会因为卡槽过深导致耳塞套拆卸困难。耳机外侧的触控区域做了微凹的曲面处理，和整体外壳曲面保持0.3mm的高度差，建模时特意将该区域的边界做了圆角过渡，避免用户盲操作触控时被棱角剐蹭，同时这个高度差也能让用户不用目视就能快速找到触控位置，提升盲操作的准确率。耳机外壳的分模线设置在侧面曲率变化最平缓的位置，分模线处的错位公差预留了0.05mm的装配余量，既可以保证上下壳装配后缝隙均匀，也不会因为分模线位置过于突兀影响外观质感。

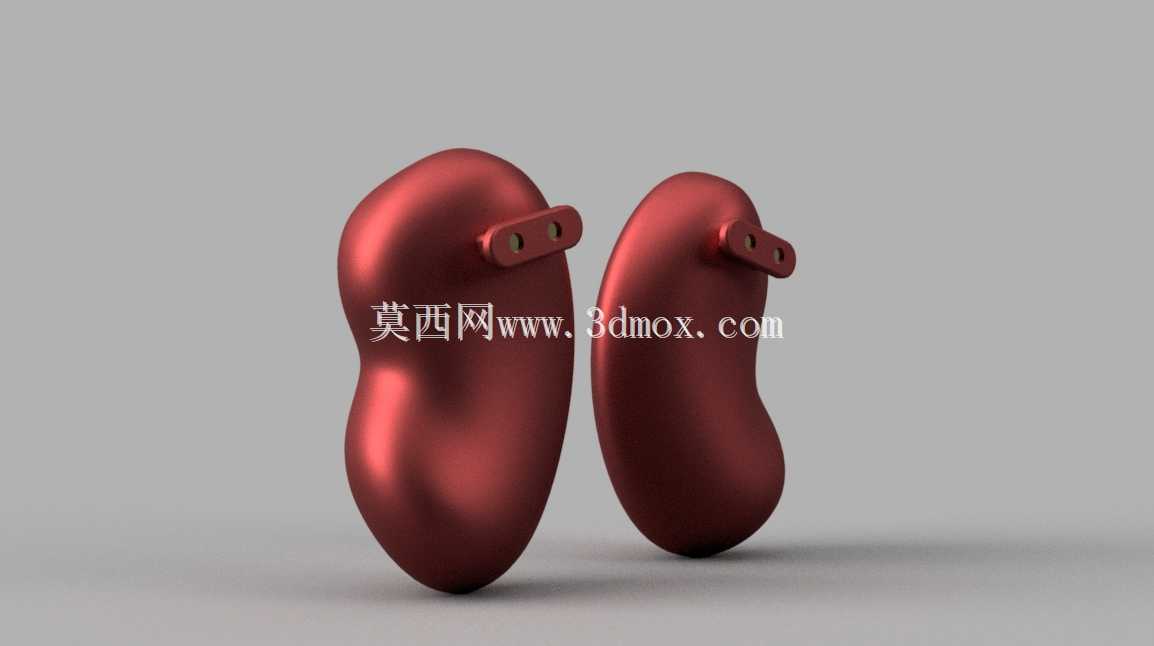

　　耳机底部的充电触点做了内凹式设计，触点端面比外壳平面低0.2mm，避免日常放置时触点被硬物刮擦造成氧化接触不良，同时触点周围做了一圈微小的导流斜面，即便运动时汗水流入触点区域，也能顺着斜面快速排出，不会积在触点位置造成腐蚀。从安装边界来看，单只耳机的最大宽度控制在22mm，最大长度32mm，厚度18mm，完全匹配主流的入耳式耳机充电仓内部安装尺寸，建模时预留了内部10mm直径的扬声器单元安装位、6mm宽度的纽扣电池仓，以及主板、蓝牙天线的走线空间，所有内部结构的壁厚都控制在1.2mm，既保证外壳的结构强度，不会因为日常跌落出现壳料开裂，也不会因为壁厚过大造成整体重量超标，单只耳机的含电池重量可以控制在5.6g左右，符合长时间佩戴的重量要求。

　　耳机上的泄压孔、麦克风拾音孔都做了0.3mm的精确开孔建模，开孔位置避开了用户佩戴时的耳郭遮挡区域，保证通话拾音的清晰度，同时泄压孔的位置设置在耳机侧面，不会因为耳塞套堵塞造成耳道内气压变化，引发佩戴时的闷胀感。建模过程中所有曲面都做了连续性检查，没有出现曲面褶皱、曲率突变的问题，外壳的所有边角都做了R0.5以上的圆角处理，没有尖锐棱角，既符合消费类电子产品的安全设计规范，也能提升日常握持、佩戴的触感。从实际应用的角度，这个模型既可以作为耳机外观手板制作的结构参考，也可以用于配套充电仓的适配设计，所有曲面数据都可以直接导入结构设计软件做内部筋位、卡扣的细化设计，不需要重新构建外观曲面，能够大幅缩短产品开发前期的外观验证周期。
