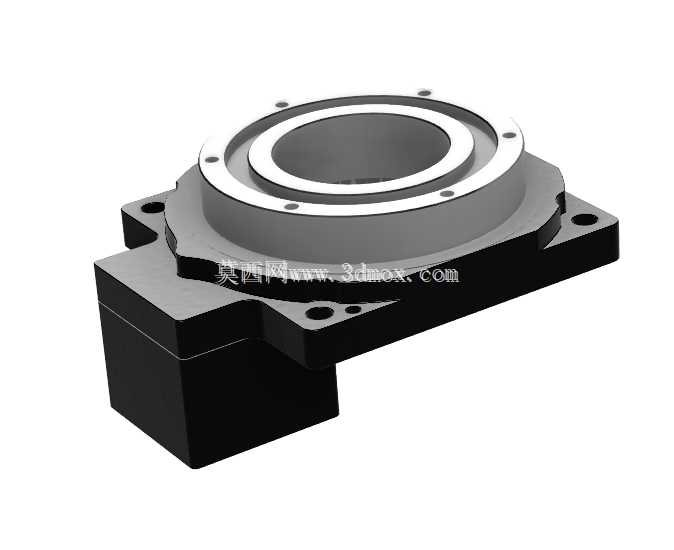

适配NEMA23步进电机的DN130空心旋转执行平台

这款DN130规格的空心旋转执行平台，核心适配NEMA23规格步进电机，在自动化装配、视觉检测对位、精密点胶、晶圆分拣等需要高精度回转分度的工位中应用广泛。不同于普通实心轴旋转台，中空结构的设计初衷是为走线、穿料、光学通路预留安装空间，比如视觉检测工位中，相机可从转台中空位置向上取像，避免侧装带来的视野遮挡与标定误差；线束类产品加工时，线缆可直接从中空通道穿过，避免回转过程中线缆缠绕拉扯，大幅简化设备外围走线布局。

从结构设计逻辑来看，该转台采用交叉滚子轴承作为回转支撑，这类轴承可同时承受轴向载荷、径向载荷与倾覆力矩，相比传统深沟球轴承搭配推力轴承的组合结构，能在更小的安装体积下获得更高的回转刚性与跳动精度，转台端面跳动可控制在微米级，满足高精度加工与检测场景的装夹基准要求。驱动端采用集成式减速结构，将步进电机的高转速低扭矩输出转换为低转速高扭矩的回转动力，同时通过消隙齿轮结构降低回程间隙，保证正反转切换时的定位精度，避免反复分度过程中出现累计误差。

安装边界方面，转台主体安装法兰采用方形底座设计，底座上预留的沉头安装孔位可直接与标准铝型材平台、钢板工作台面连接，无需额外制作过渡转接板，降低设备集成时的加工成本。中空通道直径适配DN130通径规格，可满足大部分气路、电路、光路的穿设需求，转台上端面预留的螺纹孔位可直接定制工装夹具，适配不同规格的工件装夹，无需对转台本体进行二次加工。侧面的电机安装位完全匹配NEMA23步进电机的安装孔距，用户可直接选用对应规格的步进电机或伺服电机进行直连安装，无需额外设计连接法兰与联轴器，大幅缩短设备开发周期。

实际工况使用中，这类空心旋转台常搭配步进电机驱动器、运动控制器使用，可实现任意角度的分度定位，也可配合传感器实现连续回转的速度控制。在3C电子装配工位，可用于小型元器件的多面组装与检测；在包装设备中，可用于瓶类产品的多面贴标与喷码工位；在激光加工设备中，可配合激光头实现圆柱面工件的连续打标与焊接。设计过程中充分考虑了工业现场的使用环境，主体结构采用硬质铝合金材质做阳极氧化处理，兼顾轻量化与耐磨抗腐蚀性能，运动部件采用密封结构，可阻挡加工现场的粉尘、切削液进入传动部位，延长设备维护周期。回转支撑部位的预紧力可通过端盖的调节螺钉进行微调，在长期使用出现磨损后，可通过调整预紧量恢复回转精度，无需整体更换转台，降低设备后期维护成本。
