三星A13智能手机外观结构三维数模

　　在消费电子结构设计领域，手持通讯终端的外观结构建模是产品开发流程中衔接工业设计与结构落地的核心环节，这款三星A13的三维数模完整还原了量产机型的外观特征与结构边界，可用于配件开发、外观验证、教学演示等多个场景。从实际工程应用来看，这类手机外观数模最常见的使用场景是第三方保护壳、贴膜等周边配件的结构设计——配件开发阶段不需要完整的内部主板、堆叠结构，精准的外轮廓尺寸、按键位置、摄像头开孔参数是核心需求，该数模完整还原了机身背部的摄像头模组布局，五处开孔的相对位置、凸起高度都和量产机型保持一致，能直接用于保护壳摄像头避让位的尺寸校核，省去逆向扫描的前期工序。

　　从设备本身的功能特性来看，三星A13定位入门级智能手机，机身结构设计偏向实用化取向，没有采用曲面屏、陶瓷后盖这类高成本工艺，平直的中框搭配微弧的后盖曲面，兼顾握持手感与生产良率。建模过程中首先要确认的就是整机的安装边界尺寸，该机型整机三维尺寸为164.5x76.5x8.8毫米，这个尺寸是结构设计的核心基准：保护壳的内轮廓尺寸需要在这个基础上预留0.1-0.2毫米的装配间隙，贴膜的外形尺寸要比屏幕显示区域小0.3毫米左右避免起边，车载支架的夹持范围也要覆盖76.5毫米的机身宽度，同时预留不小于8.8毫米的厚度容纳空间，这些参数都能在数模中直接测量提取，不需要反复核对二维图纸。

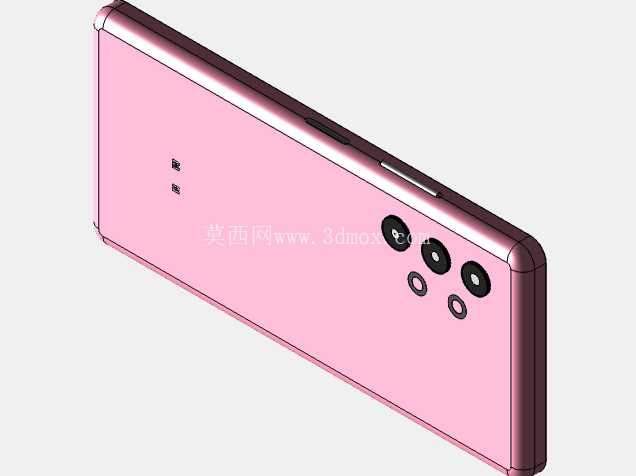

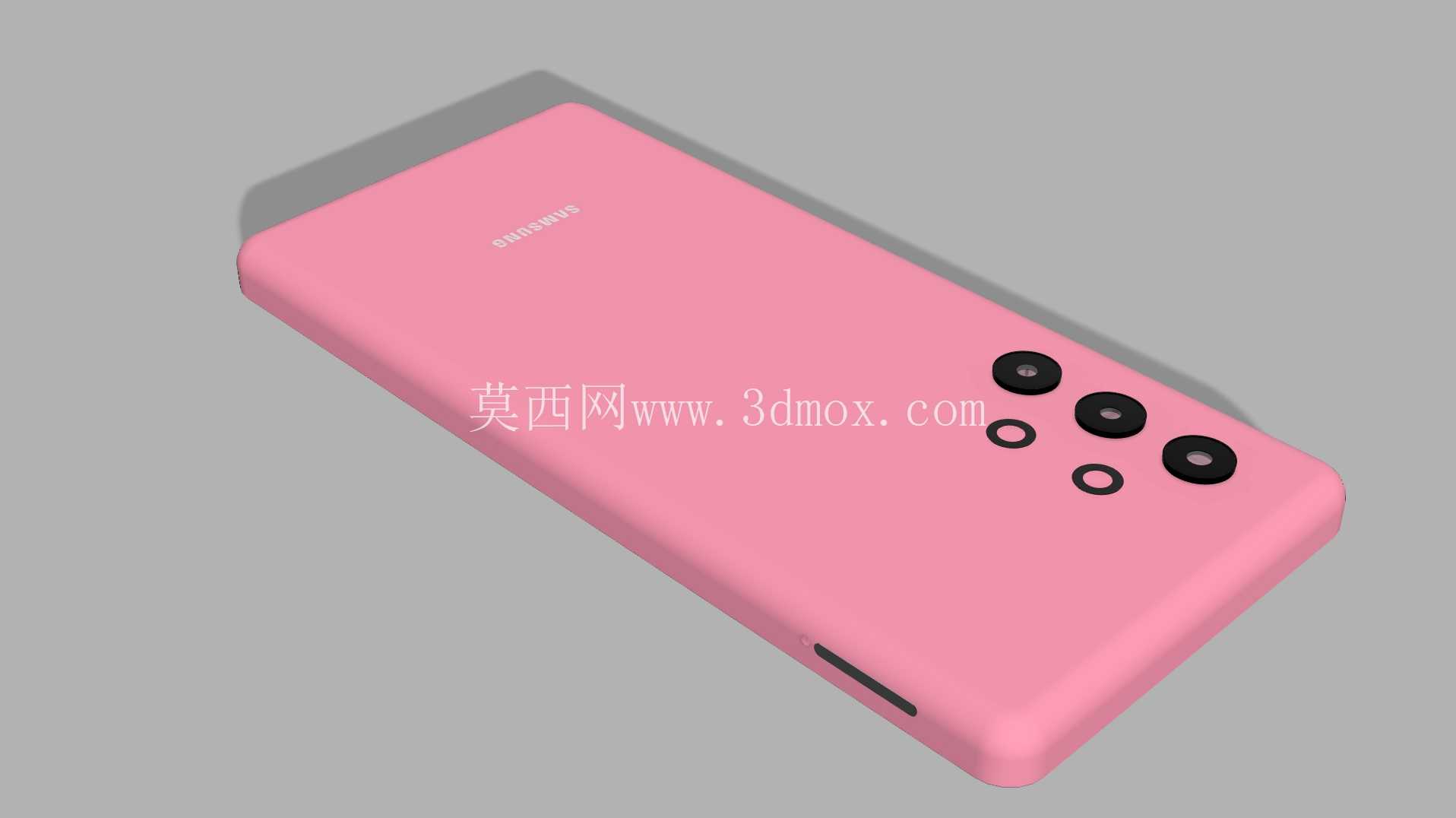

　　从设计思路来看，这款机型的背部摄像头模组采用了横向排布的独立开孔设计，没有使用一体化的装饰件凸台，而是将每个摄像头、传感器的开孔单独做凸起处理，这种设计的好处是降低后盖的注塑成型难度，减少装饰件装配带来的累积公差，建模时需要注意每个开孔的同轴度、凸起高度的一致性，避免出现保护壳装配后个别开孔位置偏移的问题。机身底部的充电接口开槽、侧边的按键凸台位置，数模都做了精准还原，按键的凸起高度为1.2毫米，按压行程预留0.3毫米，这些细节参数对于按键类配件的公差匹配非常重要。

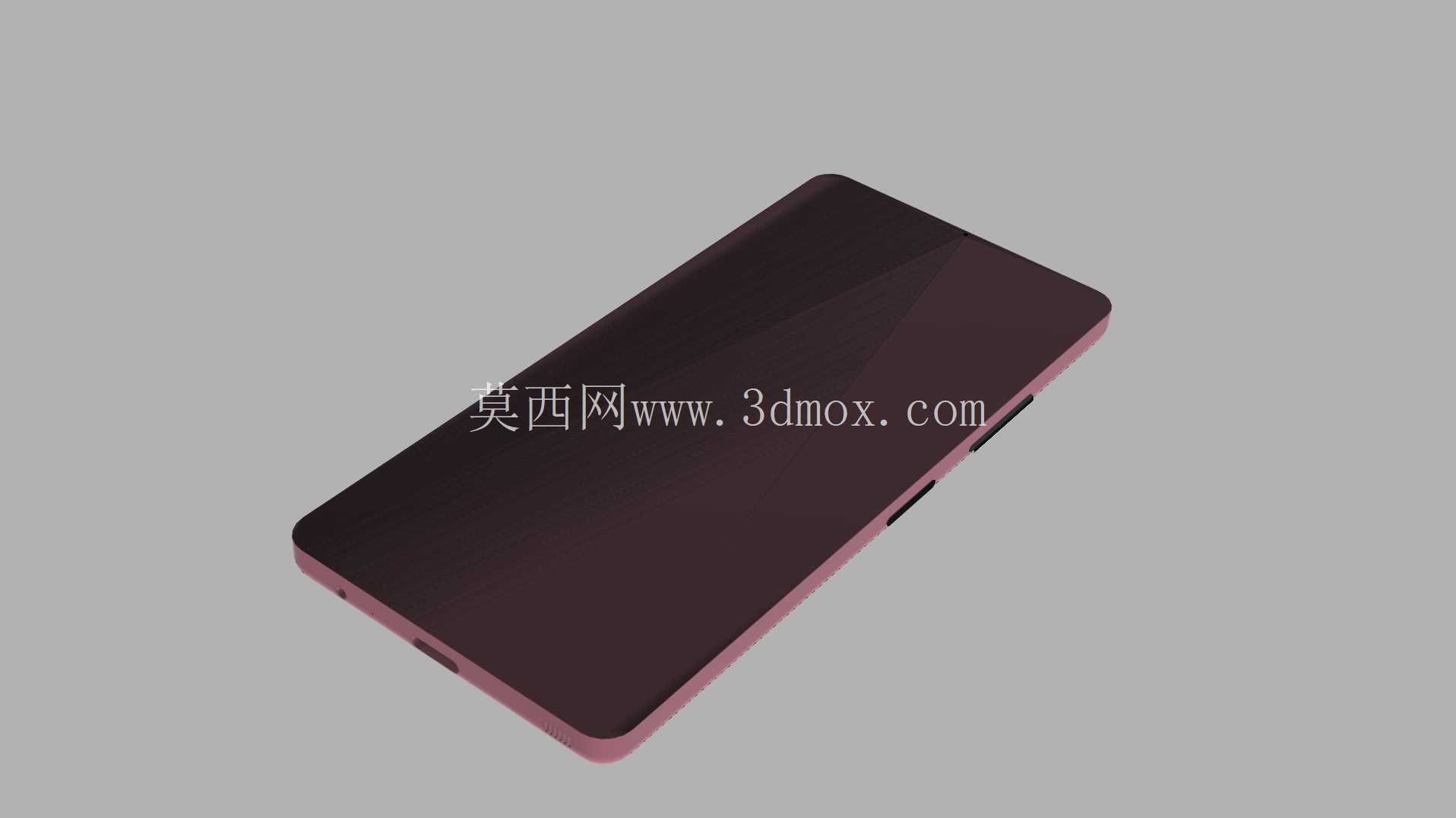

　　屏幕部分采用6.5英寸PLS LCD屏幕，屏幕占比约81.1%，屏幕的R角弧度、黑边宽度都在数模中有明确体现，做钢化膜建模时可以直接提取屏幕的有效显示区域，避开边缘的弧度区域，避免出现白边、贴合不牢的问题。整机重量控制在195克，这个重量参数在做手持类配件的承重校核时也有参考意义，比如腕带支架、挂绳的拉力测试，都需要以整机重量为基准做1.5倍的安全系数校核。对于三维建模从业者来说，这类消费电子外观模型的练习价值也很高，从基础的曲面拉伸、倒角处理，到多开孔位置的参数化约束，再到微弧后盖的曲面顺滑度处理，都能锻炼基础建模能力，尤其是后盖与中框的衔接处，需要做G1连续的倒角过渡，避免出现锐边，还原真机的握持触感。在结构验证场景中，该数模还可以用于3D打印手板的制作，验证不同材质保护壳的装配效果，不需要开模就能提前确认尺寸匹配度，大幅降低配件开发的前期成本。需要注意的是，这类外观数模不包含内部的主板、电池、摄像头等内部堆叠结构，仅适用于外观相关的设计场景，如果做整机的抗摔仿真、散热分析，还需要补充内部结构的数模文件，但对于绝大多数周边配件开发、外观教学、建模练习的场景来说，精准的外观结构数模已经完全能满足使用需求。
