ESP32-CAM-MB微型USB转接扩展板

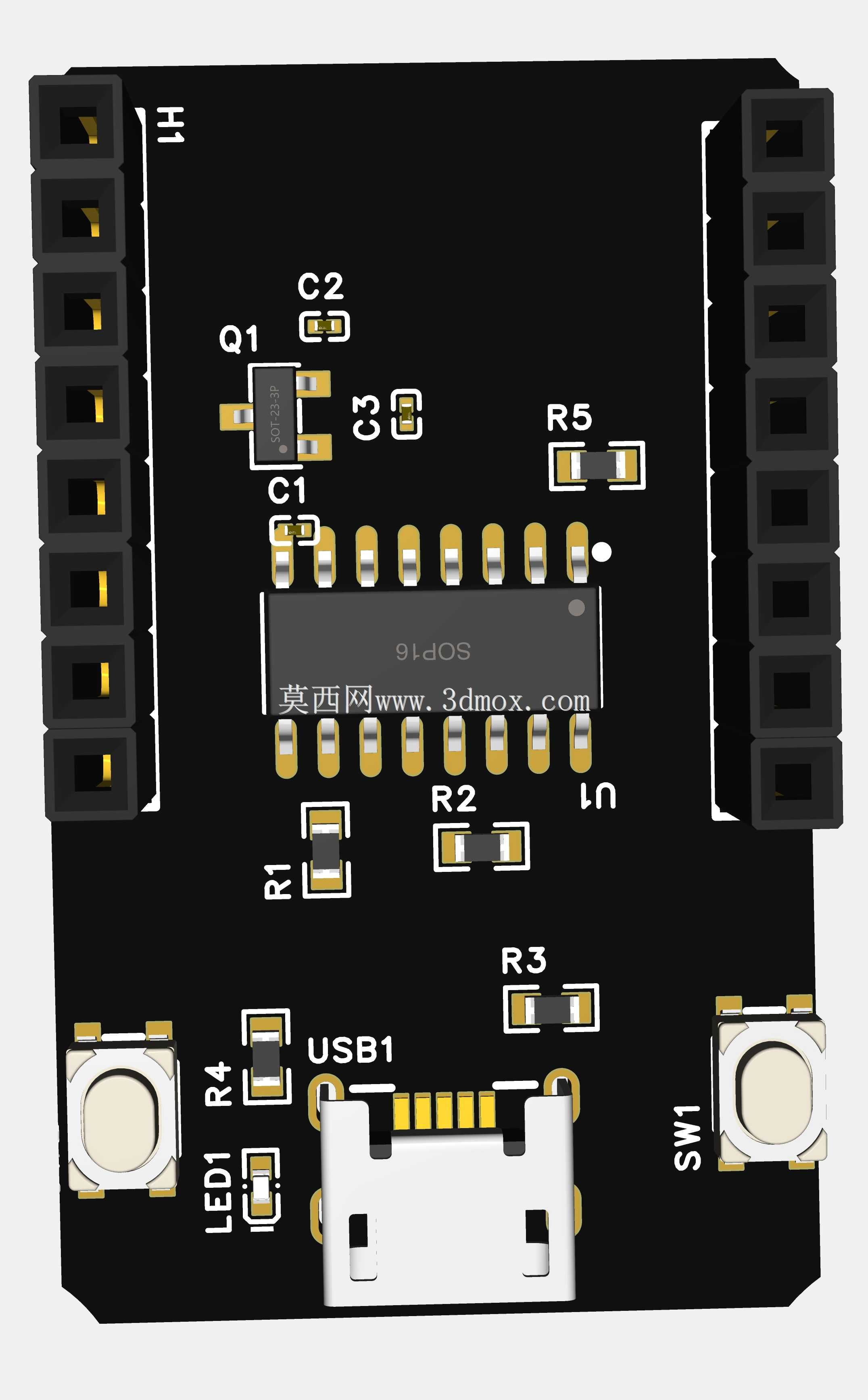

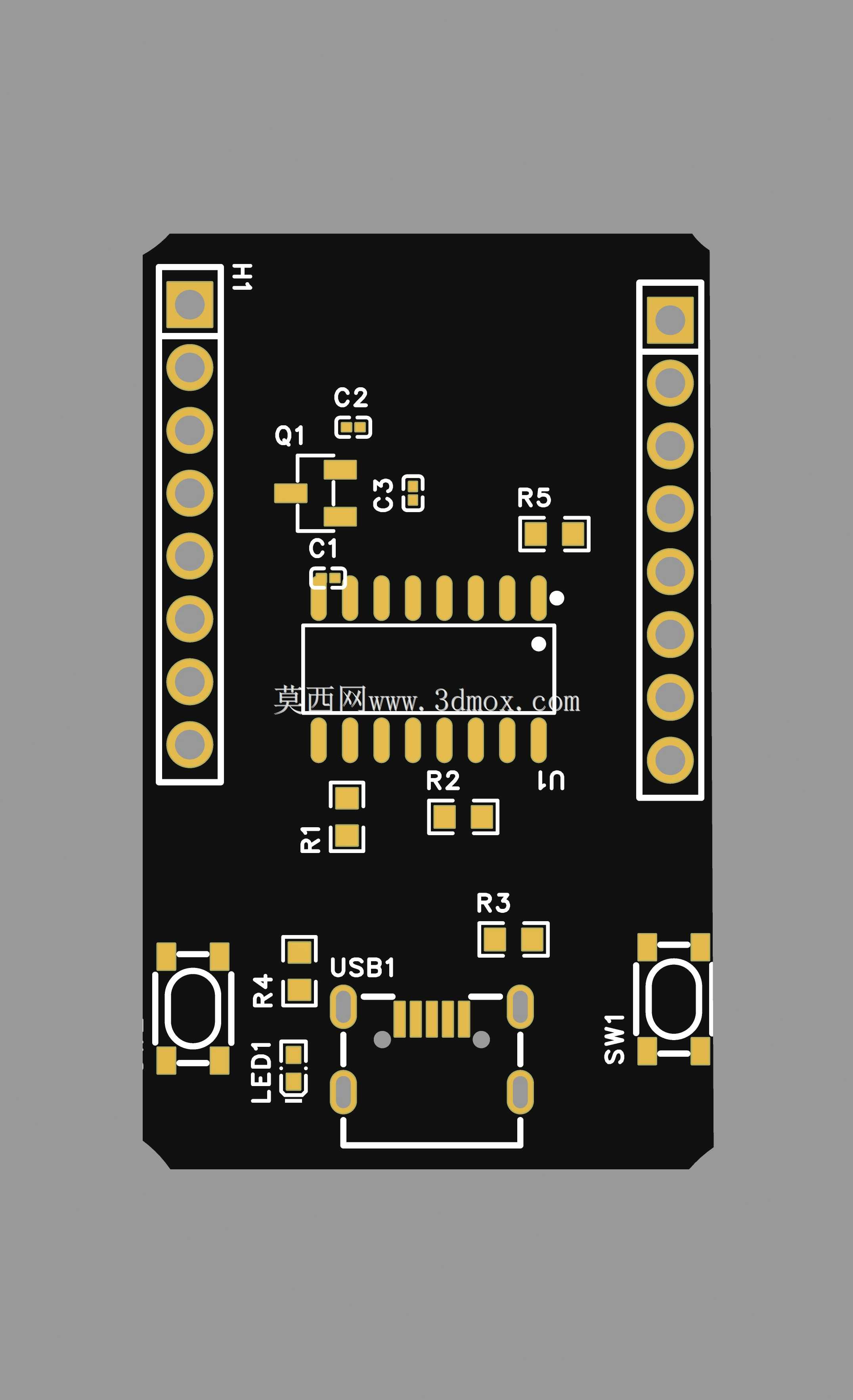

　　这款ESP32-CAM配套的微型USB转接板，是嵌入式视觉开发场景中常用的配套载板，主要解决ESP32-CAM核心板原生无USB接口、无法直接连接电脑进行程序烧录与串口调试的痛点，在物联网视觉终端、小型图像采集设备、智能门禁识别模块、家用监控节点等项目的原型开发阶段应用十分广泛。从结构设计来看，整块板采用标准双层FR-4玻纤板基材，板边预留两排2.54mm间距的排针座安装位，能够与ESP32-CAM核心板的引脚完全对位匹配，安装时只需将核心板对准排针垂直插合即可，无需额外飞线，引脚对位公差控制在0.1mm以内，避免插合时出现引脚偏斜、接触不良的问题。

　　板载的Micro USB接口采用沉板贴片封装，接口端面与板边齐平，插拔USB线时不会出现接口受力翘起的情况，接口的金属外壳预留了两个固定焊盘，直接与PCB的接地铜箔连接，既可以增强接口的机械固定强度，也能起到静电屏蔽的作用，减少USB通讯时的外界电磁干扰。接口旁集成了USB转串口芯片，外围搭配了精度1%的0402封装贴片电阻电容构成电源滤波与信号匹配电路，芯片的TX、RX引脚直接通过板内走线连接到核心板对应的串口引脚，同时在电源回路中串联了自恢复保险丝，当外接USB电源出现过流时会自动切断回路，避免核心板摄像头模组因过流烧毁。板体两侧预留的排母座采用带定位凸点的卧式贴片封装，插合后核心板与转接板之间保持3mm的均匀间隙，既可以避免两块板的焊点直接接触造成短路，也能留出足够的空气流通空间，长时间连续烧录调试时芯片产生的热量可以通过间隙自然散出，不会出现热量堆积导致的工作不稳定问题。板上还设置了两个轻触按键，分别对应复位与下载模式触发功能，按键的行程为0.25mm，按压力度控制在160g左右，触发反馈清晰，按键位置避开了排针安装区域，手指按压时不会碰到核心板上的摄像头模组，操作空间充足。

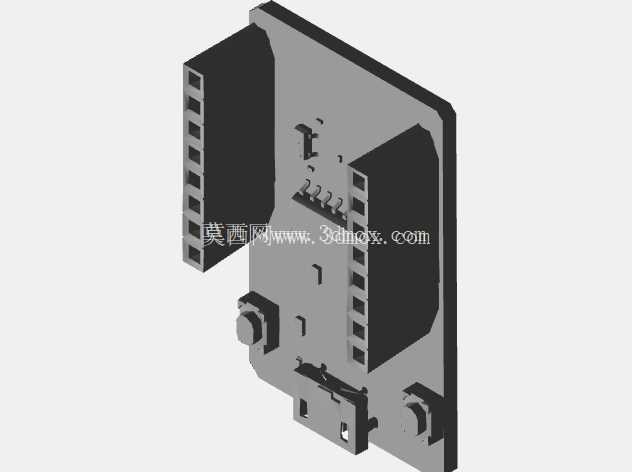

　　从安装边界来看，整块转接板的外形尺寸与ESP32-CAM核心板完全一致，长宽均为27mm40mm，板厚1.6mm，安装孔位与核心板的孔位同轴，既可以直接叠装在核心板下方使用，也可以通过M2铜柱将整体固定在设备外壳内部，固定后USB接口正对外壳上预留的开口，开口尺寸只需8mm3mm即可满足插拔需求，不会和外壳结构产生干涉。在电路走线设计上，电源走线宽度设置为1mm，能够承载最大500mA的电流，满足核心板加摄像头模组同时工作的供电需求，信号走线采用45度拐角处理，避免直角走线造成的信号反射，USB差分走线做了等长处理，长度差控制在5mil以内，保证USB2.0全速通讯的信号稳定性，不会出现串口丢包、烧录失败的问题。

　　在实际项目应用中，这块转接板不仅可以作为开发阶段的调试工具使用，在小批量量产的简易图像采集设备中，也可以直接作为核心载板集成到设备内部，直接通过USB接口取电和传输图像数据，无需额外设计电源与串口通讯电路，能够大幅缩短项目的硬件开发周期，减少硬件调试的工作量。板上的LED状态指示灯串联了1k限流电阻，直接连接到电源回路，通电后常亮，能够直观指示供电状态，方便排查接线故障。所有贴片元件均采用回流焊工艺焊接，焊点均匀光亮，元件贴装偏移量控制在0.05mm以内，不会出现虚焊、连锡的问题，长期震动环境下使用也不会出现元件脱落的情况。
