ESP8266开发板PCB结构三维模型

这款ESP8266开发板的三维结构模型，完整还原了量产级WiFi物联网开发板的全部硬件结构细节，可直接用于硬件开发前期的结构适配、外壳设计、安装位校核等工程环节。从实际应用场景来看，这类开发板是物联网终端节点、智能家居控制模块、小型无线数据采集设备、嵌入式WiFi通讯单元的核心硬件载体，常被集成到智能开关、环境监测节点、无线透传模组、小型智能硬件产品中，承担设备联网、数据透传、边缘逻辑控制的核心功能。

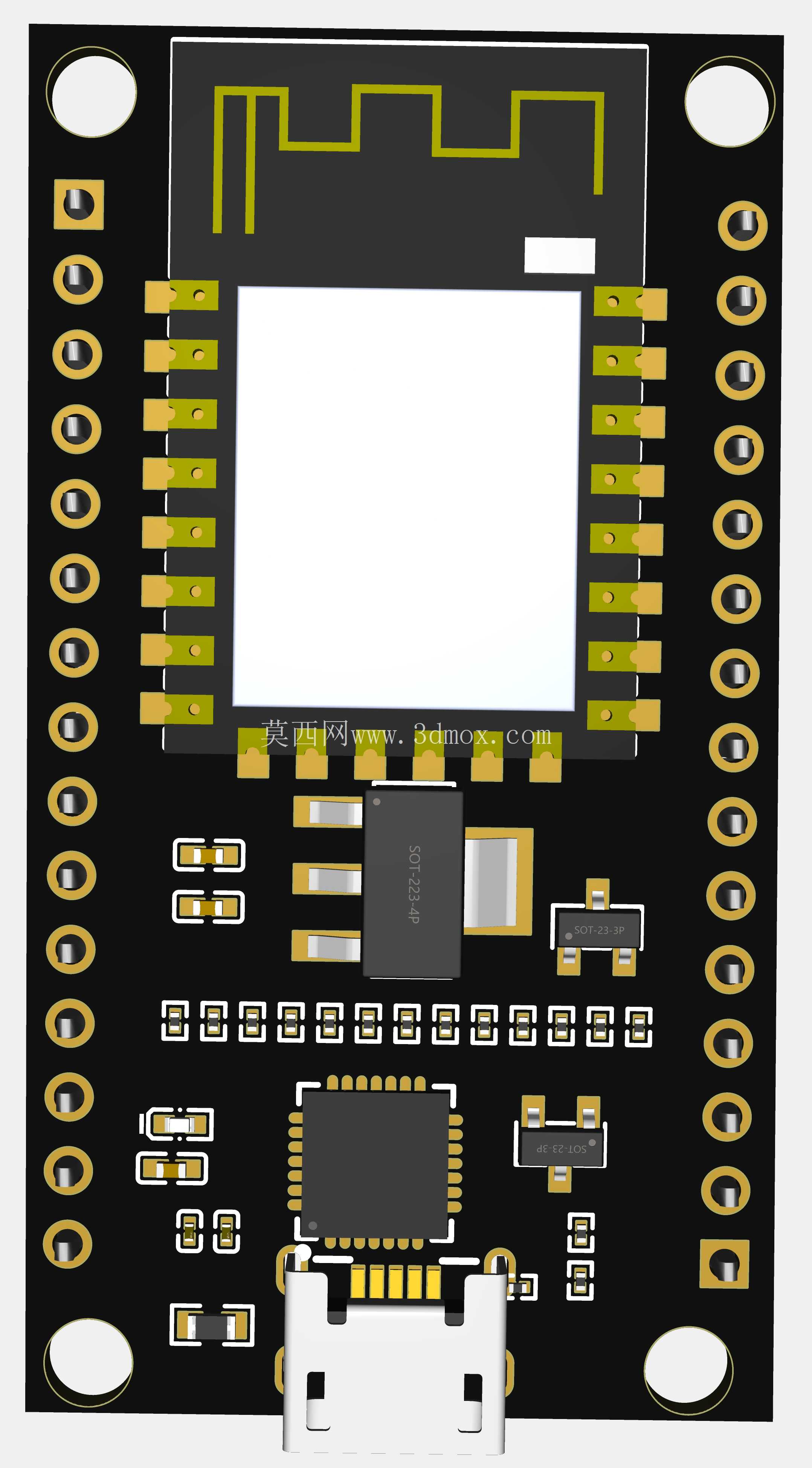

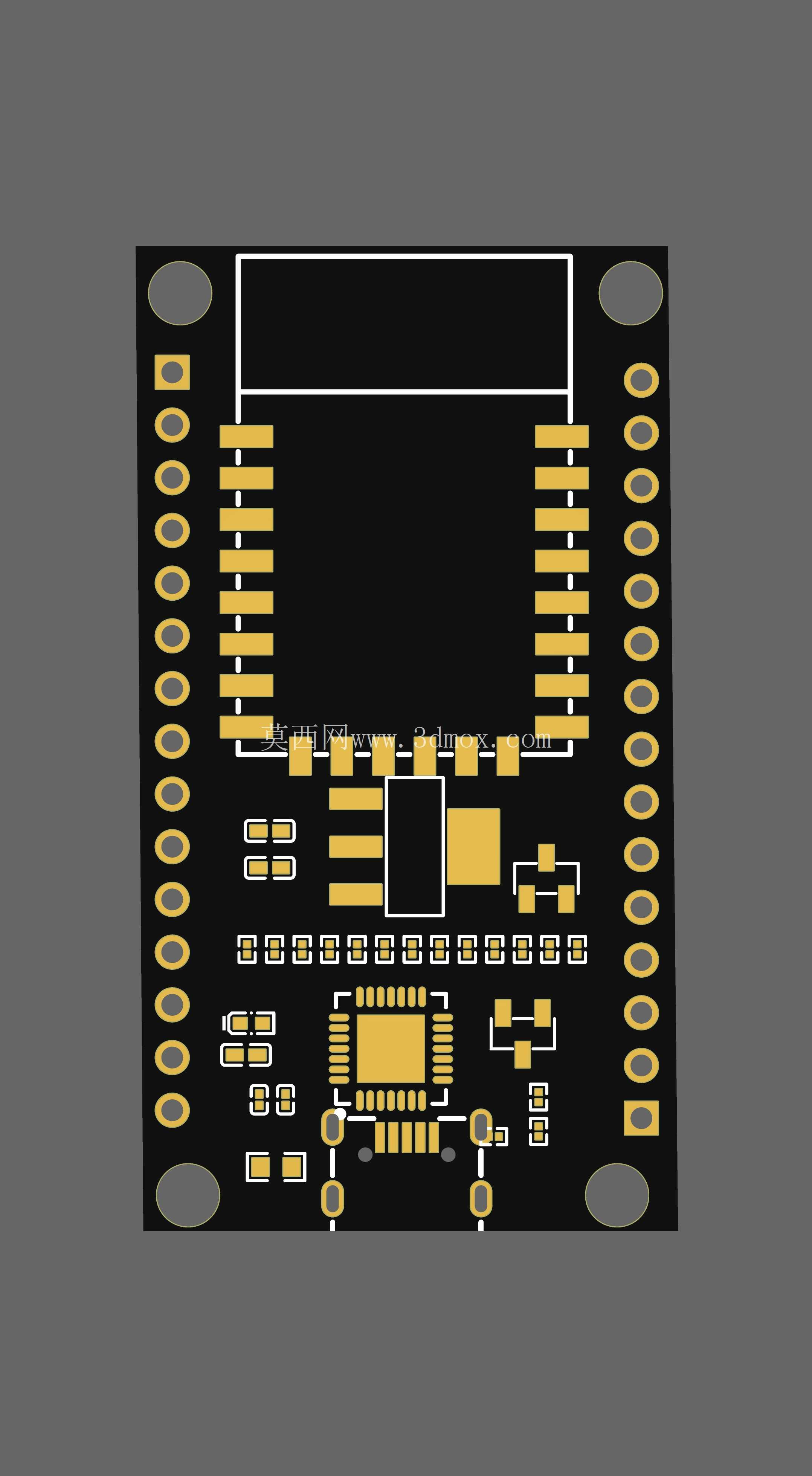

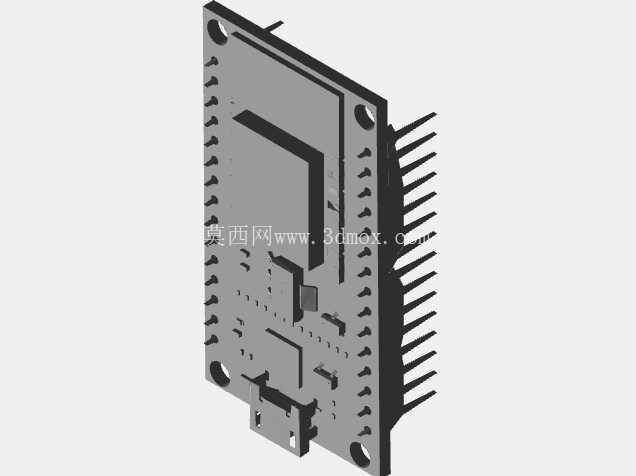

模型完整复现了开发板的双层板结构布局，板体四角设置了标准圆形安装固定孔，孔位间距符合通用小型开发板的安装规范，可直接匹配市面上常见的开发板外壳、导轨安装座、PCB支撑柱的安装尺寸，在做整机结构设计时，无需反复测量实物板的安装边界，直接调用模型即可完成安装位的预留、干涉检查。板载元件的布局完全贴合实际量产板的排布逻辑：板边两侧排布了两排2.54mm间距的排针焊盘，每个焊盘对应独立的IO引出位，排针外侧预留了足够的插接线空间，不会出现插装杜邦线时和周边元件干涉的问题；板载的USB-TypeC接口位于板体下侧居中位置，接口的突出高度、插拔空间都在模型中做了精准还原，设计外壳时可以直接预留对应的接口开口位置，不用额外校核插拔行程。

核心主控芯片、Flash存储芯片、电源管理芯片、复位按键、BOOT按键、板载状态指示灯的位置和实际硬件完全一致，每个元件的高度、占位尺寸都做了1:1还原，在做叠层结构设计、外壳内部筋位排布时，可以直接对照模型避让元件高度，避免出现外壳压件、装配后元件顶壳的问题。板载的天线区域位于板体上侧，模型中还原了天线区域的净空范围，结构设计时可以明确该区域不能有金属遮挡件，避免影响WiFi信号的收发性能，这也是很多新手结构设计时容易忽略的细节——金属件遮挡天线区域会直接导致WiFi信号衰减、通讯距离缩短、连接稳定性下降，模型中明确标注的净空边界可以帮结构工程师提前规避这类设计问题。

从设计思路来看，这款开发板的结构布局充分考虑了实际开发使用的便利性：排针全部引出到板边两侧，方便插装面包板、外接传感器模块；USB接口居中布置，插拔线材时不会因为侧边受力导致板体翘起；四角安装孔的位置避开了所有板载元件，不管是用铜柱固定还是螺丝直接锁附，都不会碰到板上的贴片元件；板体的整体长宽尺寸控制在通用小型开发板的尺寸范围内，可以兼容大部分现成的ESP系列开发板外壳，减少定制外壳的开模成本。电源回路的元件集中布置在USB接口附近，缩短了电源走线的长度，减少电源纹波干扰，对应的结构上也把发热相对明显的电源芯片布置在板边位置，方便散热，不会因为热量集中影响主控芯片的工作稳定性。

在实际工程使用中，这个三维模型可以直接导入到整机装配环境中，完成开发板和其他结构件的装配干涉检查，比如和传感器模组、电池仓、外壳的配合尺寸校核，不需要等实物打样回来再发现结构干涉问题，能大幅缩短硬件产品的开发周期。模型中所有元件的封装尺寸都符合实际SMT贴片的工艺要求，焊盘的大小、元件的间距都满足贴片生产的工艺间隙，不会出现元件间距过小导致SMT贴装时连锡、移位的问题。对于做智能硬件结构开发、物联网产品原型设计的工程师来说，精准的开发板三维模型可以减少大量的实物测量时间，提前在设计阶段排除装配、信号、散热相关的结构问题，避免后期改模、调整结构的额外成本。
