适配ESP8266的L293D电机驱动扩展板结构

在嵌入式智能小车、小型物联网执行终端这类项目里，电机驱动模块是连接主控单元与动力执行件的核心桥梁，这款适配ESP8266 WiFi NodeMCU Lua ESP12E的L293D电机驱动扩展板，就是针对该系列主控的引脚定义做的专属适配设计，省去了开发者自行飞线、转接的繁琐工序，能直接叠装在主控板上方完成硬件搭建。从实际应用场景来看，这类驱动板常被用在WiFi遥控智能小车、物联网控制的小型传送带模型、桌面级机械臂关节驱动、智能家居里的电动开窗/窗帘执行机构改造等场景，依托ESP8266自带的WiFi联网能力，搭配L293D的电机驱动能力，可快速实现远程指令控制电机正反转、调速的功能，不需要额外搭建复杂的外围驱动电路。

从功能特性上看，板载的L293D芯片本身是经典的H桥驱动芯片，可同时驱动两路直流电机或者一路4线两相步进电机，每路通道持续输出电流可达600mA，峰值输出电流1.2A，能驱动常见的3-12V小型直流减速电机，足够覆盖绝大多数桌面级创客项目、教学实验装置的动力需求。板上预留了对应的电源输入接线端子，可独立给电机侧供电，避免电机启动时的电压波动干扰主控单元的稳定运行，电源回路做了分区铺地处理，数字信号地与功率地在单点汇合，减少电机运转时的电磁串扰对WiFi信号、主控串口通信的影响。

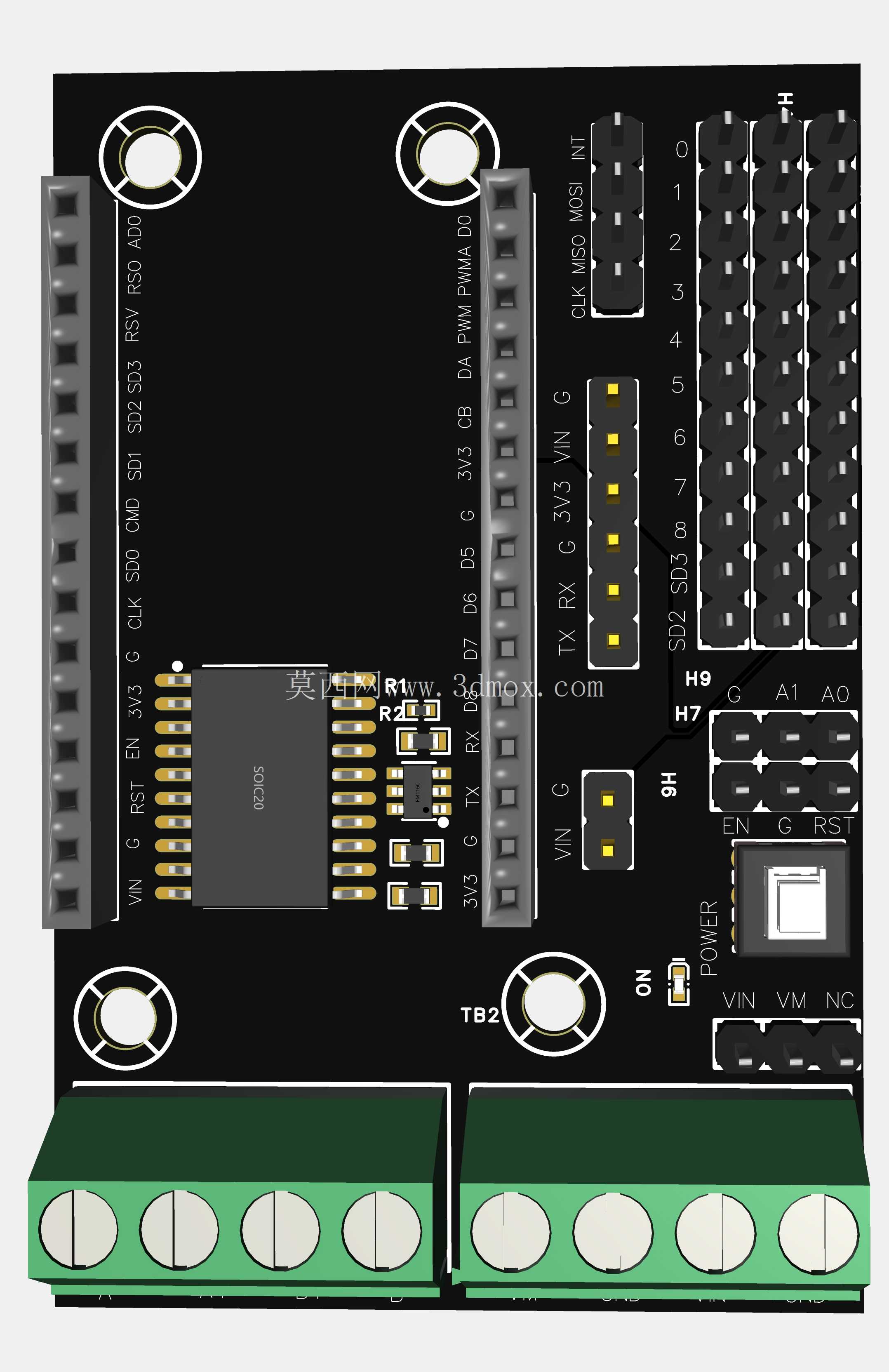

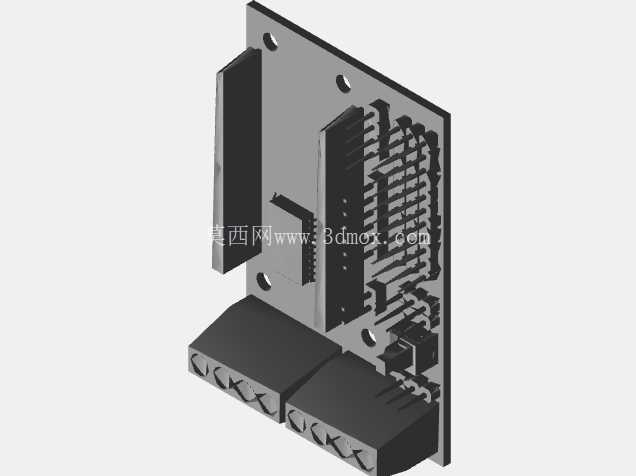

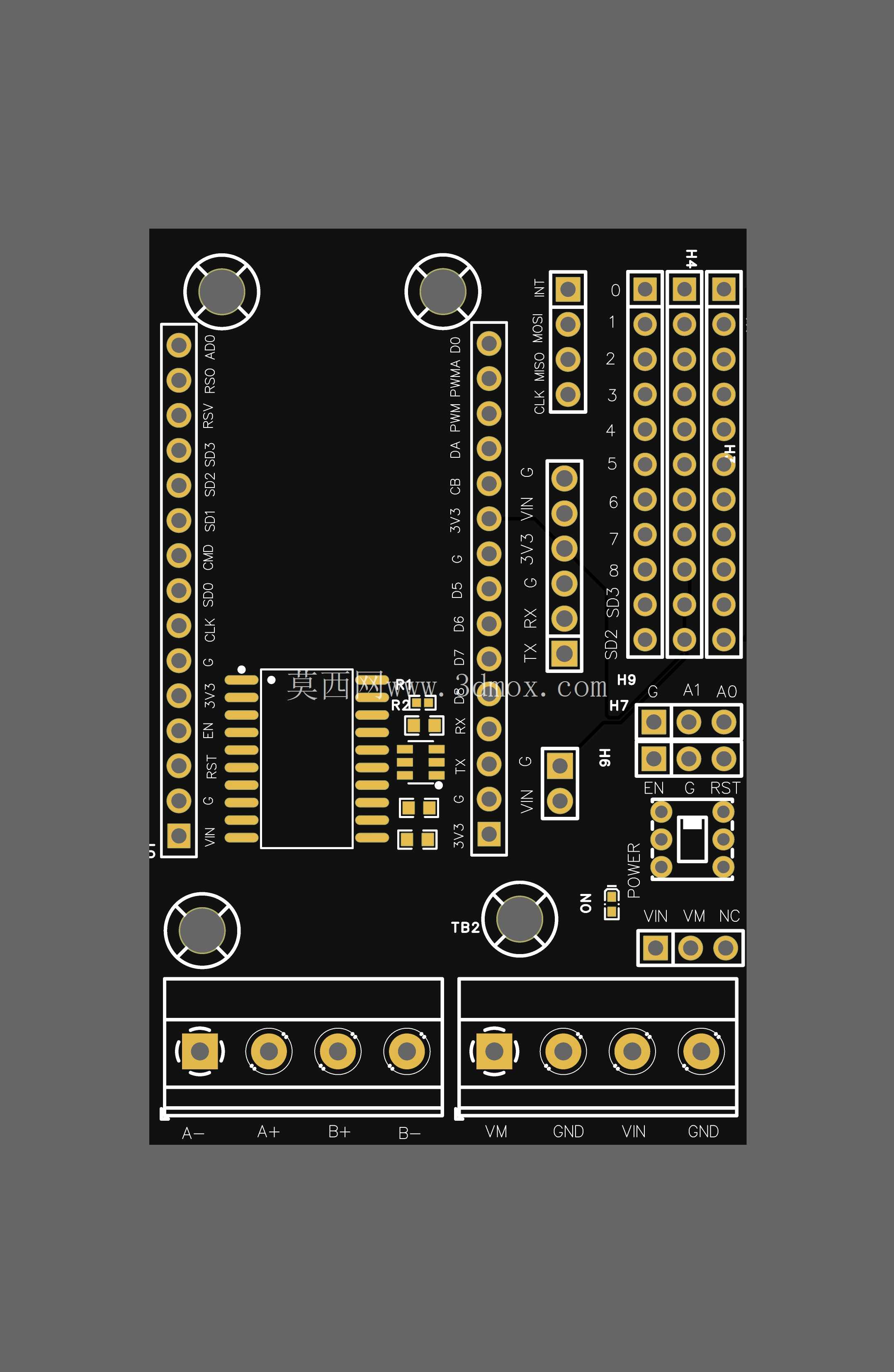

设计思路上，这块扩展板完全对齐NodeMCU ESP12E开发板的排针引脚间距，所有主控引脚通过板上的排母直接引出，叠装后不会遮挡主控的USB下载口、天线区域，保证程序下载、WiFi信号收发不受影响。板上预留的接线端子采用大间距绿色螺钉端子，接线时不需要焊接，直接拧动螺钉即可固定导线，方便项目调试阶段反复更换电机、调整接线，端子旁丝印了清晰的VM、VIN、GND以及电机通道标识，避免接线时出现电源反接、通道接错的问题。板的四个角预留了标准3mm直径的安装固定孔，孔位间距匹配常用的创客项目亚克力支架、铝型材安装槽尺寸，可直接用铜柱将驱动板与主控板、设备机架固定，叠装后整体厚度控制在合理范围，不会额外占用过多安装空间。

从安装边界来看，板的整体轮廓尺寸完全覆盖下方NodeMCU板的外形，两侧引出的排针将主控未被驱动功能占用的IO口全部引出，方便外接传感器、舵机等其他外设，不会因为叠装驱动板就损失主控的扩展能力。板上的功率器件区域预留了足够的散热间隙，L293D芯片上方没有布置过高的元器件，长时间带载运行时空气可自然流通带走热量，不需要额外加装散热片就能满足常规负载下的散热需求。信号走线全部做了等长处理，PWM调速信号从主控引脚到L293D芯片输入脚的走线长度一致，保证两路电机的调速响应同步，不会出现走线长度差异导致的控制信号延迟差。对于做嵌入式开发、智能硬件原型验证的工程师来说，这类集成化的扩展驱动板能大幅缩短硬件搭建周期，不需要自行绘制驱动PCB、采购散件焊接，直接叠装就能快速进入功能调试阶段，板上的丝印标注清晰，即便是刚接触嵌入式硬件的开发者，也能对照标识快速完成接线，避免硬件接线错误导致的芯片烧毁问题。在做小型物联网运动类项目时，这种专用适配的驱动板比通用面包板搭线的方式可靠性高很多，抗振动能力更强，不会因为设备移动出现接线松动的问题，适合用来制作可移动的智能硬件原型、教学演示装置。
