双数码管显示带按键工业控制盒结构设计

这款控制盒的结构设计围绕小型工业设备的本地参数设置与状态显示需求展开，在做整体布局之前，首先梳理了这类小型控制终端的常见安装场景：多是嵌入在小型自动化设备的操作立面、或者独立安装在设备旁的支架上，也有部分场景会直接固定在设备电控柜的门板预留开孔位，因此壳体的安装边界做了通用化适配，背部预留了标准的壁挂固定孔位，侧边也预留了嵌入式安装的卡扣让位槽，不管是明装还是嵌入安装都不需要额外做结构改型。

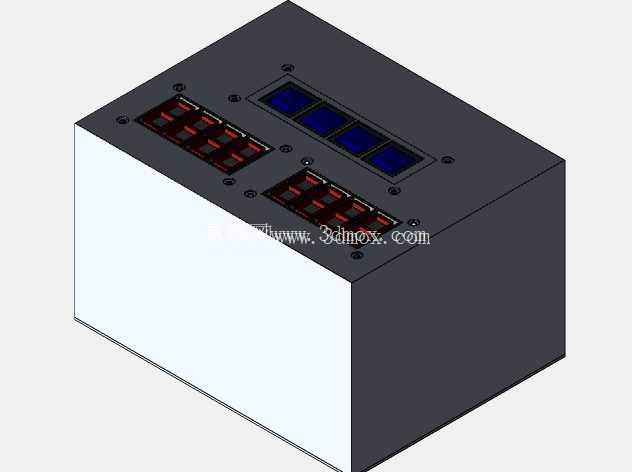

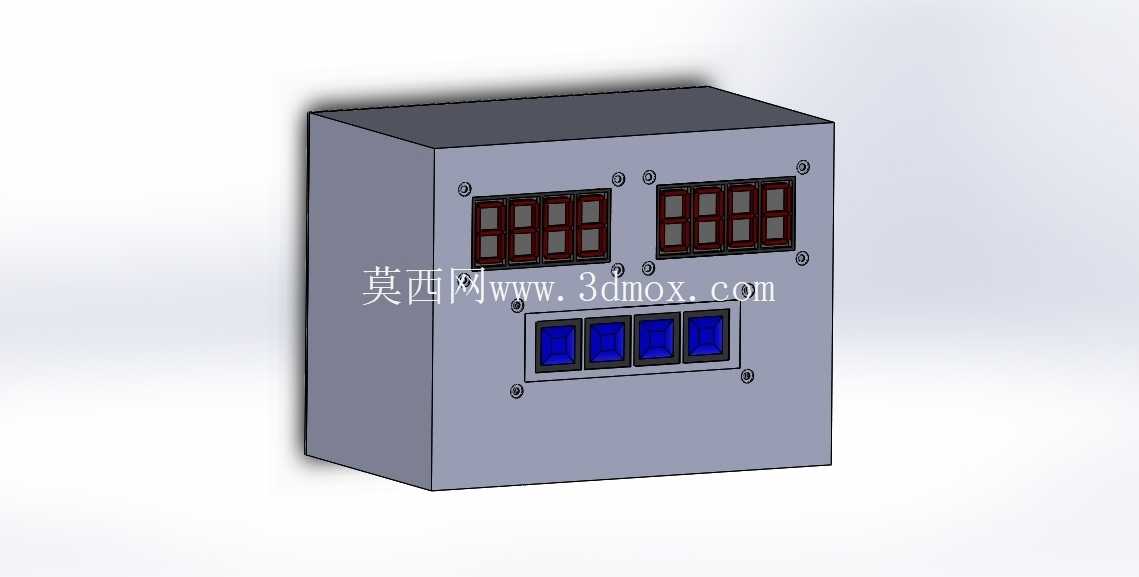

从功能分区来看，正面的显示区域做了上下排布的逻辑，上方两个独立的4位7段数码管单元，分别对应两路独立的参数显示通道，这类设计常见于需要同时显示设定值与实时反馈值的小型控制场景，比如温控回路的目标温度与当前实测温度、小型输送设备的设定转速与实际运行转速、或者计时类设备的预设时长与剩余时长，两个显示单元独立做了遮光边框设计，避免车间环境下的强光直射导致数码管显示内容辨识度下降，每个显示单元四周都用螺丝做了独立固定，后期如果某一路显示模块出现故障，可以单独拆卸更换，不需要拆解整个面板。

下方的1x4键盘膜区域，对应四个独立的操作按键，按键的键程做了适配工业操作的优化，不会因为操作人员戴薄劳保手套就出现按触无响应的问题，键盘膜和面板之间做了密封压边设计，能够阻挡车间常见的粉尘、少量飞溅的切削液或者水雾进入壳体内部，提升设备在复杂生产环境下的运行可靠性。壳体主体采用方正的立方体结构，内部做了分层的安装柱位，上层用来固定显示与按键的PCB板，下层预留了足够的走线空间与控制主板安装位，四个边角的内部做了加强筋处理，避免安装过程中用力过度导致壳体边角开裂，同时也能提升壳体整体的抗形变能力，减少设备运输或者安装过程中因为磕碰导致内部元器件错位的风险。

在做结构建模的时候，特意把所有固定孔位的位置做了对称校验，保证面板上的固定螺丝排布整齐，既满足结构固定的强度需求，也兼顾了正面外观的规整性。数码管的显示窗口做了下沉式设计，比面板平面低1mm左右，既可以在窗口位置加装透明的保护片，也能避免尖锐物体直接刮蹭数码管表面。壳体的侧边预留了标准的走线孔位，孔位做了橡胶护圈的让位设计，后期穿线之后可以加装护圈保护线缆外皮不被金属壳体的锐边割破。

这类小型控制盒的应用场景非常广泛，除了常规的工业小型设备控制之外，也可以用在小型实验装置的参数设置面板、商用电器的运行状态显示控制单元、小型仓储设备的计数控制终端等场景，结构设计上没有做特殊的异形结构，所有的折弯、开孔都符合常规钣金或者注塑加工的工艺要求，不需要开特殊的异形模具就能实现批量生产，加工成本可控。内部的安装柱位高度做了统一计算，保证PCB板安装之后和面板之间的距离刚好匹配数码管与按键的高度，不会出现按键顶死或者数码管离窗口过远导致显示模糊的问题，同时也预留了0.5mm的装配公差余量，抵消不同批次元器件的尺寸误差带来的装配问题。

考虑到这类控制盒很多时候会和强电回路近距离安装，壳体的壁厚做了合理设置，既保证结构强度，也能起到基础的电磁屏蔽辅助作用，减少强电干扰对数码管显示稳定性的影响。面板上的所有开孔边缘都做了倒角处理，没有尖锐的毛刺结构，装配的时候不会划伤操作人员的手，也不会割破连接的线缆。整体结构没有多余的装饰性设计，所有的结构特征都服务于实际的功能需求与装配需求，符合工业控制部件简洁实用的设计原则。
