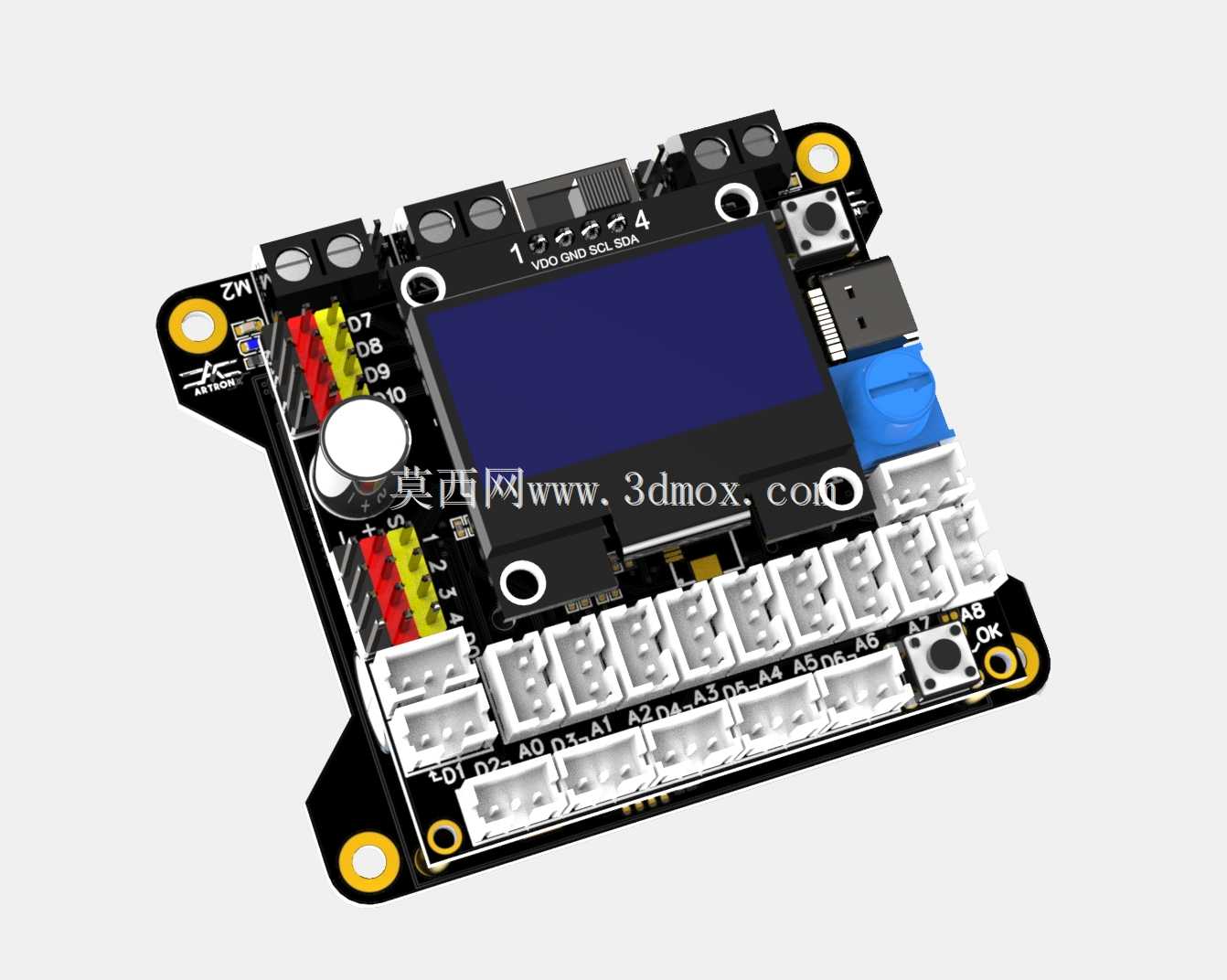

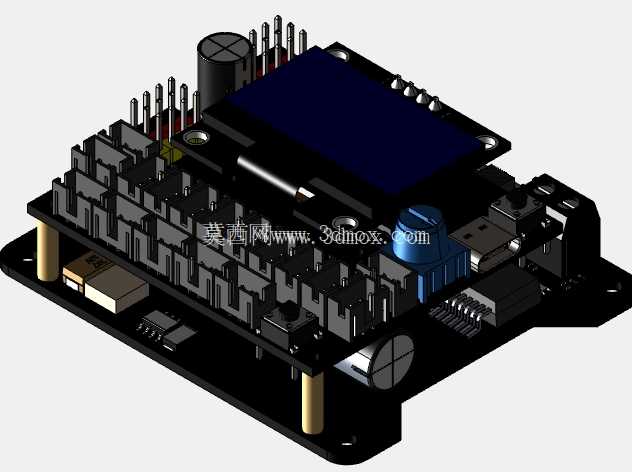

基于STM32的相扑机器人专用控制板

　　这款控制板是面向相扑机器人赛事开发的专用主控硬件，适配500g、1000g、3000g以及MegaSumo四个主流级别的自动与遥控相扑机器人系统，核心采用STM32芯片作为运算核心，能够满足赛事场景下机器人的运动控制、传感器数据采集、决策逻辑运算等核心需求。相扑机器人赛事对主控硬件的响应速度、接口扩展性、安装适配性有着极高的要求，常规通用开发板往往存在接口布局零散、安装孔位不匹配、外设接线繁琐等问题，在激烈的对抗场景中容易出现接线松脱、安装移位、响应延迟等故障，直接影响参赛设备的竞技表现。

　　这款控制板在设计阶段就充分考虑了相扑机器人的实际使用场景，将所有外设接口采用统一的防反插接插件布局，沿板卡边缘规整排列，接线时无需反复核对引脚定义，能够大幅降低现场接线的出错概率，同时接插件的锁紧结构可以有效抵消机器人对抗碰撞产生的振动冲击，避免比赛过程中出现接线脱落的问题。板载集成了OLED显示模块，能够实时显示传感器读数、电机运行参数、电池电压等关键状态信息，调试阶段无需外接额外显示设备，就可以快速完成参数校准、逻辑验证等工作，大幅提升现场调试的效率。电源管理部分集成了稳压与防反接保护电路，能够适配机器人常用的锂电池供电规格，避免接反电源或者电压波动造成的主控芯片烧毁问题，提升硬件在复杂赛事环境下的可靠性。

　　安装孔位完全匹配主流相扑机器人的底盘安装标准，四个角位的固定孔采用金属化包边设计，反复拆装也不会出现孔位磨损开裂的问题，板卡的外形轮廓做了切角处理，能够避开底盘上的电机、传感器支架等结构的安装干涉，无需额外修改底盘结构就可以直接完成固定。板卡上预留了多路电机驱动接口、传感器输入接口、通讯扩展接口，既可以连接红外测距、灰度检测、碰撞开关等相扑机器人常用的传感设备，也可以外接蓝牙、无线遥控模块实现遥控操作功能，接口的引脚定义做了统一标准化设计，更换不同外设时无需重新调整接线定义，能够快速完成不同功能配置的机器人搭建。

　　在教育场景下，这款控制板规整的布局与标准化接口也非常适合人工智能、机器人相关的教学实践使用，学生可以快速完成硬件接线，将更多精力投入到控制逻辑编写、算法调试等核心内容的学习中，无需在硬件接线、故障排查上耗费过多时间。板卡上的功能分区做了明确的丝印标注，每个接口的功能、引脚序号都有清晰的标识，即使是初次接触机器人硬件的使用者，也可以对照丝印快速完成硬件连接，降低入门学习的门槛。核心主控芯片的外围电路做了优化设计，晶振、电源滤波等关键器件都采用了抗振动布局，在机器人高速移动、碰撞冲击的工况下，依然能够保证稳定的时钟信号与干净的电源供给，避免程序跑飞、传感器数据失真等问题。板载的按键与状态指示灯可以方便地完成程序复位、运行状态指示等操作，调试过程中可以通过指示灯快速判断硬件的工作状态，缩短故障排查的时间。
