MCP2515CAN总线扩展板屏蔽防护外壳

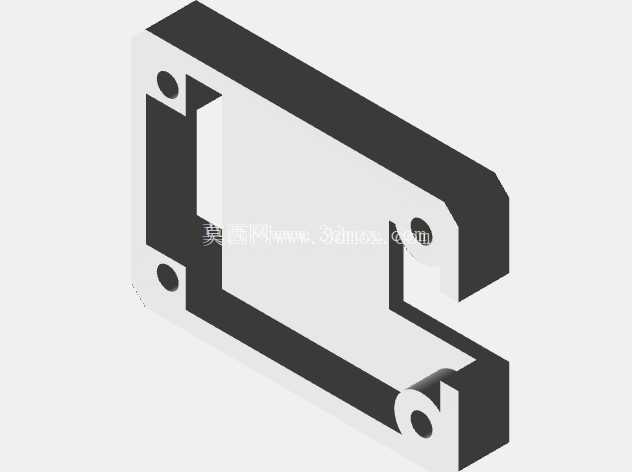

　　在工业现场总线部署、车载电子调试、嵌入式开发测试台搭建这类场景里，CAN总线模块的电磁防护一直是容易被忽略却直接影响通信稳定性的环节，尤其是裸露的MCP2515扩展板，在靠近伺服驱动、继电器组这类强干扰源的工况下，很容易出现报文丢包、总线错误帧激增的问题，这款屏蔽罩结构正是针对这类实际工程痛点设计的适配外壳。从实际使用需求出发，设计时首先考虑的是板载元件的避让边界，外壳内腔完全匹配MCP2515扩展板的元件布局，针对板上的CAN收发器芯片、终端电阻拨码、接线端子位置都做了精准的镂空与让位，不会出现装配后压碰贴片元件、遮挡接线位的问题，同时外壳内壁预留了导电层贴合的卡槽，可以按需粘贴铜箔或者导电泡棉，实现壳体与扩展板接地端的可靠导通，真正起到电磁屏蔽的作用，而不是单纯的防尘遮盖。

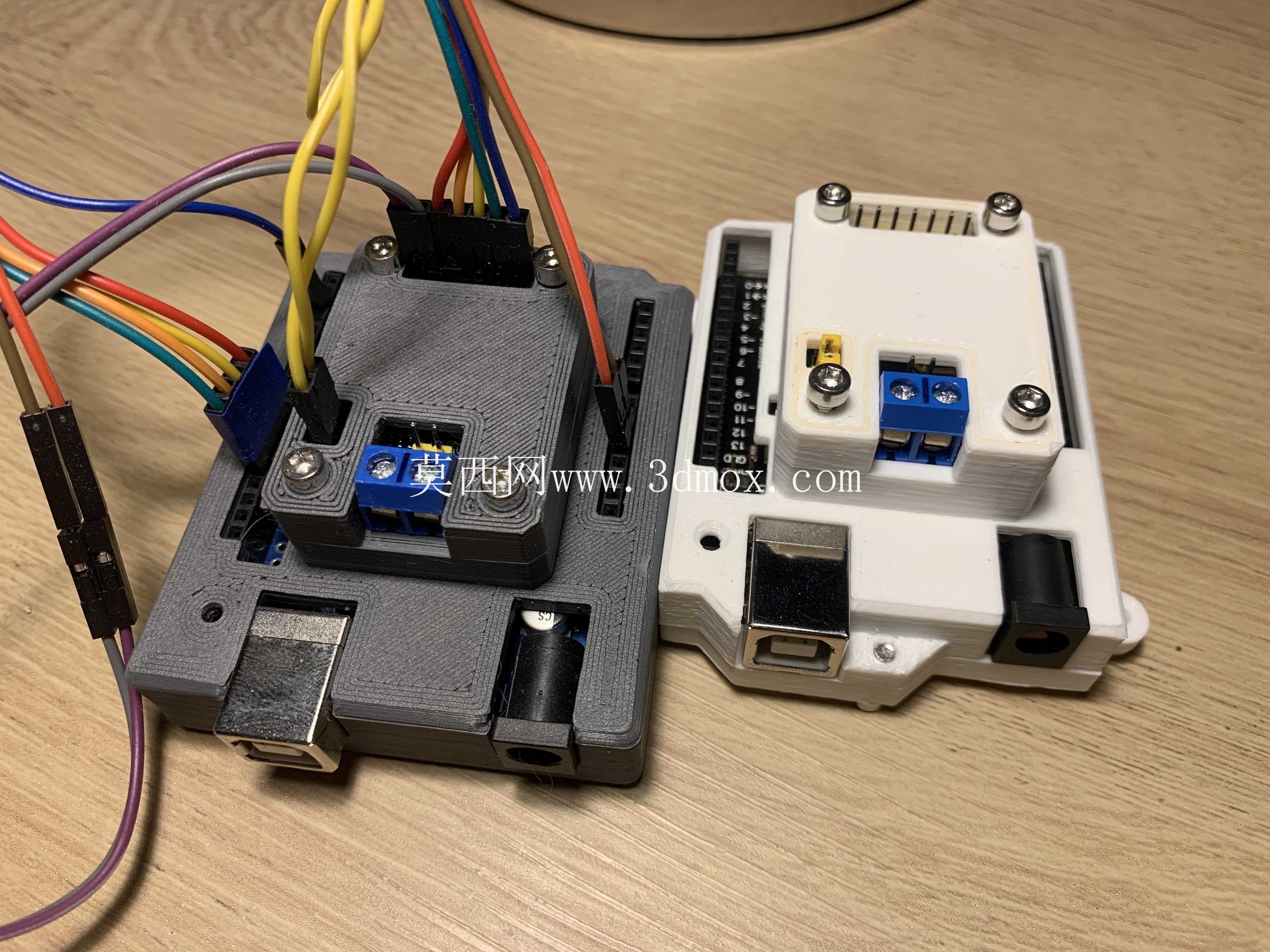

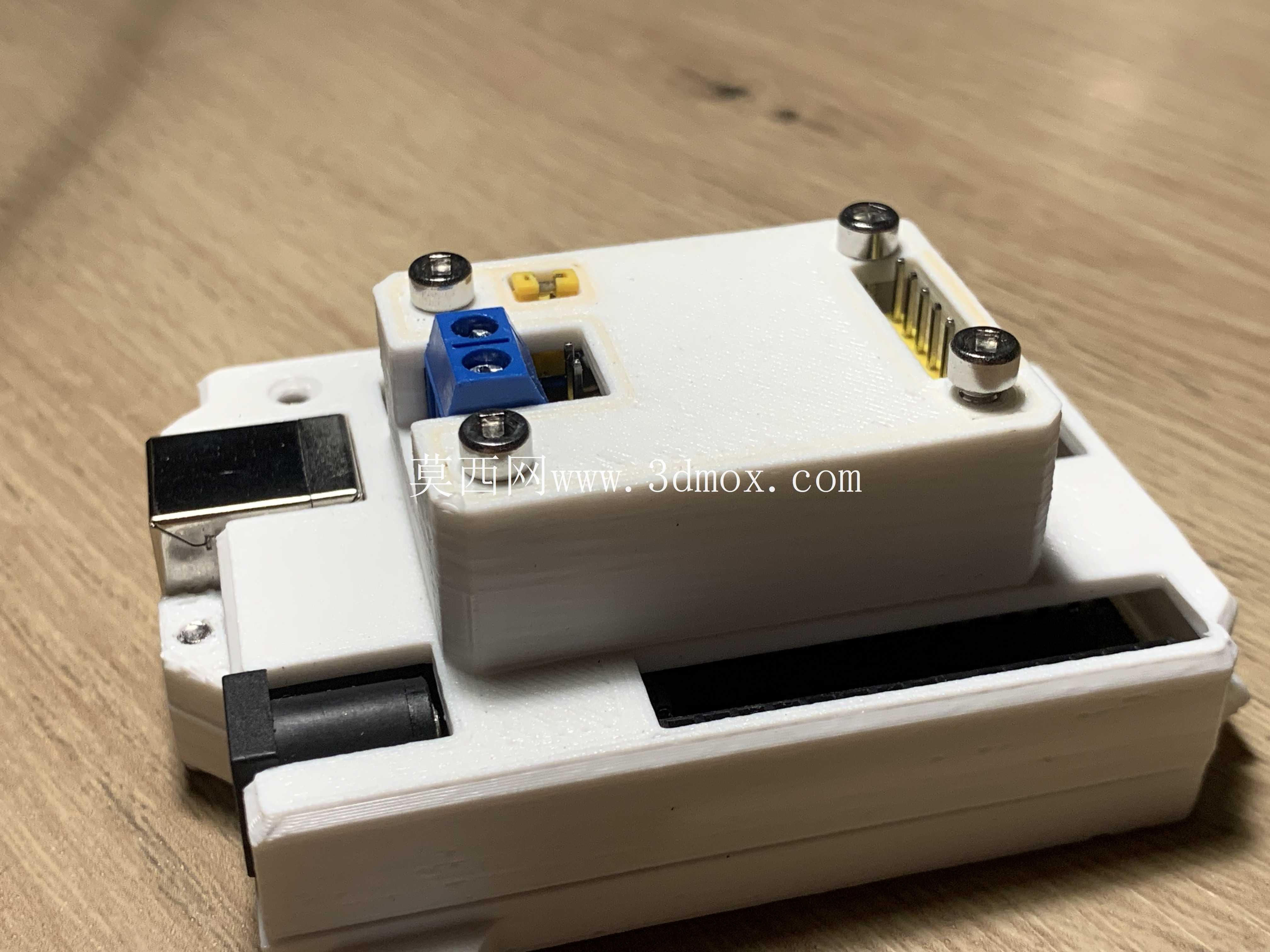

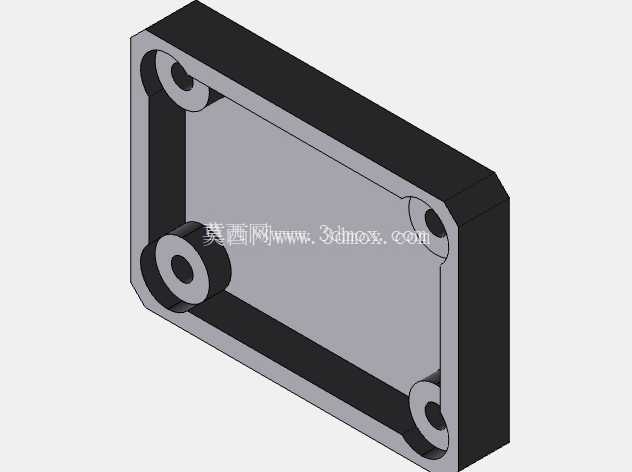

　　安装结构上，外壳对应扩展板的四个固定孔位做了内嵌铜柱的安装位，不需要额外使用螺母，直接用M2螺丝就能把壳体和PCB板锁紧，装配后整体结构紧凑，不会因为现场布线拉扯出现壳体移位。外壳的侧面预留了杜邦线、排线的出线缺口，对应扩展板上的排针引脚位置，缺口尺寸刚好能容纳常规的杜邦线插头，既不会因为缺口过大导致屏蔽效能下降，也不会因为缺口过小卡伤线材绝缘层，同时针对板载的USB接口、电源接口位置，壳体做了精准的开口对位，插接数据线或者电源接头时不需要额外调整壳体位置，即装即用。

　　考虑到3D打印的工艺特性，壳体的壁厚设计为1.8mm，既保证了足够的结构强度，在日常插拔接线、挪动模块时不会出现壳体开裂，也不会因为壁厚过大增加不必要的打印耗时与材料消耗，壳体边角全部做了R1.5的圆角处理，没有尖锐的棱角，在调试台面上挪动时不会刮伤桌面或者割伤调试人员的手部。壳体上表面对应模块的状态指示灯位置做了薄化透光区，不需要额外开孔就能直接观察电源、CAN收发、错误指示的LED状态，避免开孔破坏屏蔽完整性的同时，保留了模块的状态观测功能。在多模块并排安装的场景下，这款外壳的外形尺寸做了边界优化，相邻模块贴靠安装时不会出现结构干涉，接线端子的操作空间也预留充足，用螺丝刀紧固CAN总线接线端子时不会被相邻壳体挡住操作路径。

　　针对不同的安装需求，壳体底部还预留了背胶粘贴槽和导轨卡扣的安装位，既可以用双面胶直接粘贴在测试台、设备内壁上，也可以加装标准35mm导轨卡扣，直接卡装在电气柜的DIN导轨上，适配桌面调试、柜内固定等多种安装场景。壳体的分模面设计在PCB板的中上部，上下壳对位采用凹凸槽结构，装配时不需要额外对位标记，扣合后缝隙均匀，不会出现错位翘边的问题，长期使用也不会因为温度变化出现壳体变形松脱的情况。对于嵌入式开发人员、现场电气调试人员来说，这款外壳解决了裸板使用时容易被金属碎屑短接、被线材拉扯损坏焊盘、受电磁干扰通信不稳定的多重问题，所有结构细节都围绕实际使用中的操作习惯与工况需求设计，没有多余的装饰性结构，每一处让位、开孔、壁厚设计都对应实际工程场景里的具体问题。
