英特尔至强E5V3系列处理器结构建模还原

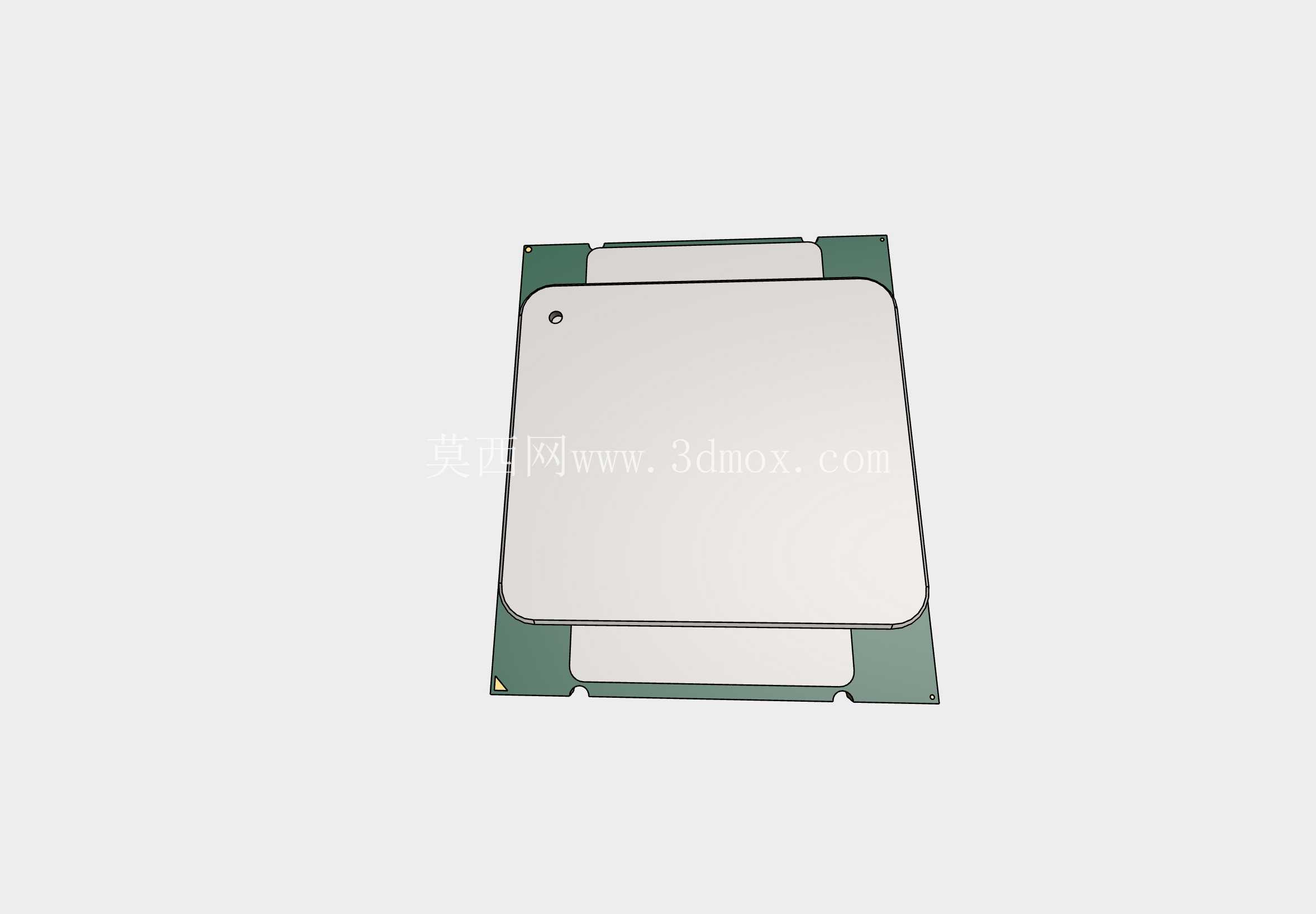

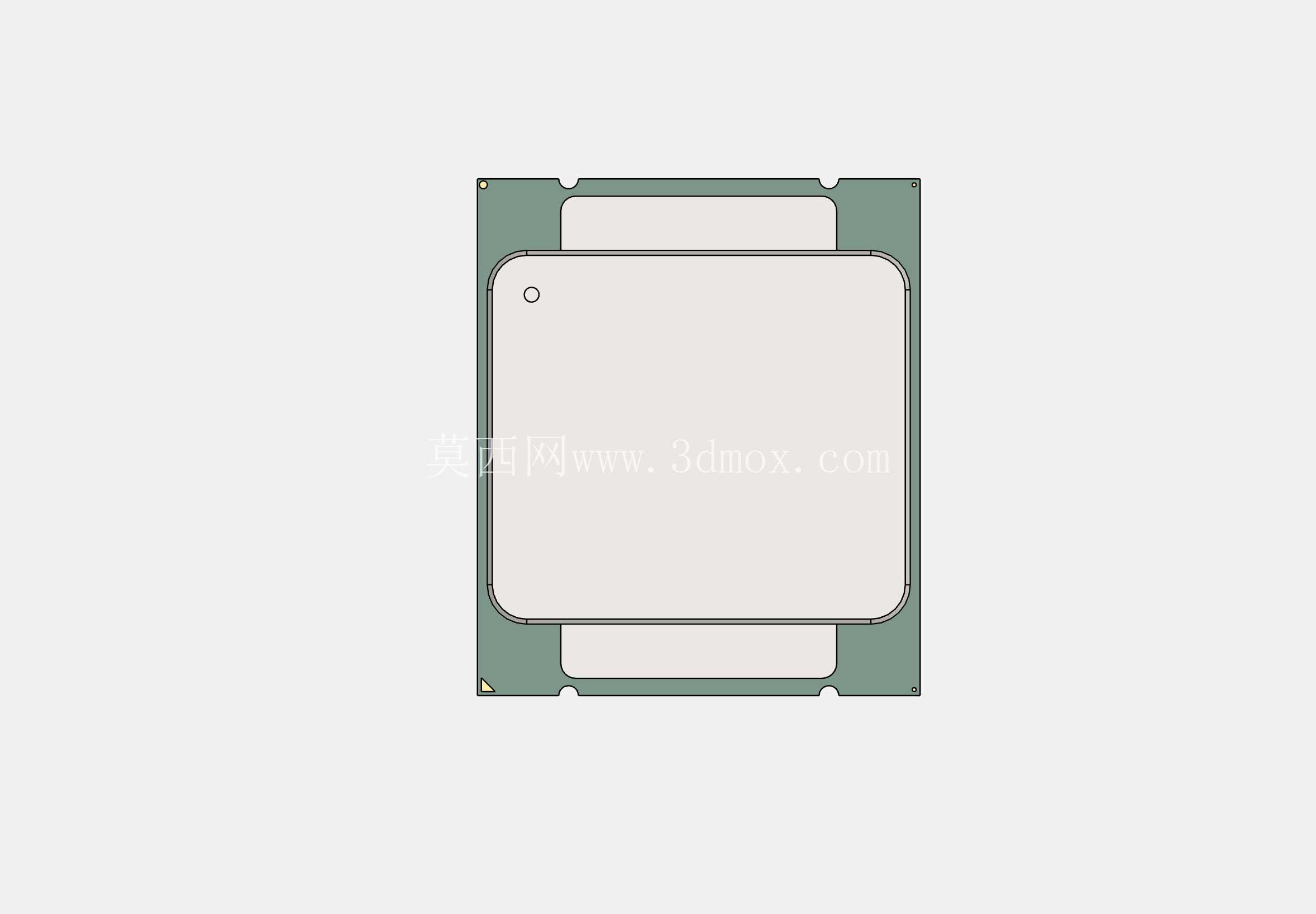

　　在服务器硬件结构设计、机架式设备热仿真、整机装配干涉校验的工作场景中，CPU作为核心计算单元，其三维结构的还原精度直接影响后续结构验证的可靠性。本次建模针对英特尔至强E5V3系列处理器展开，这类处理器广泛应用于双路机架式服务器、工业控制计算节点、存储阵列主控单元等场景，承担高密度并行计算、数据吞吐调度、虚拟化资源分配等核心任务，是企业级计算硬件的核心组成部件。建模过程中优先还原了PCB基板的实际轮廓尺寸，包括基板边缘的定位缺口、边角的倒角弧度，这些结构特征直接对应服务器CPU插槽的防呆设计，在装配仿真中可以有效验证安装对位的匹配度，避免出现结构干涉问题。

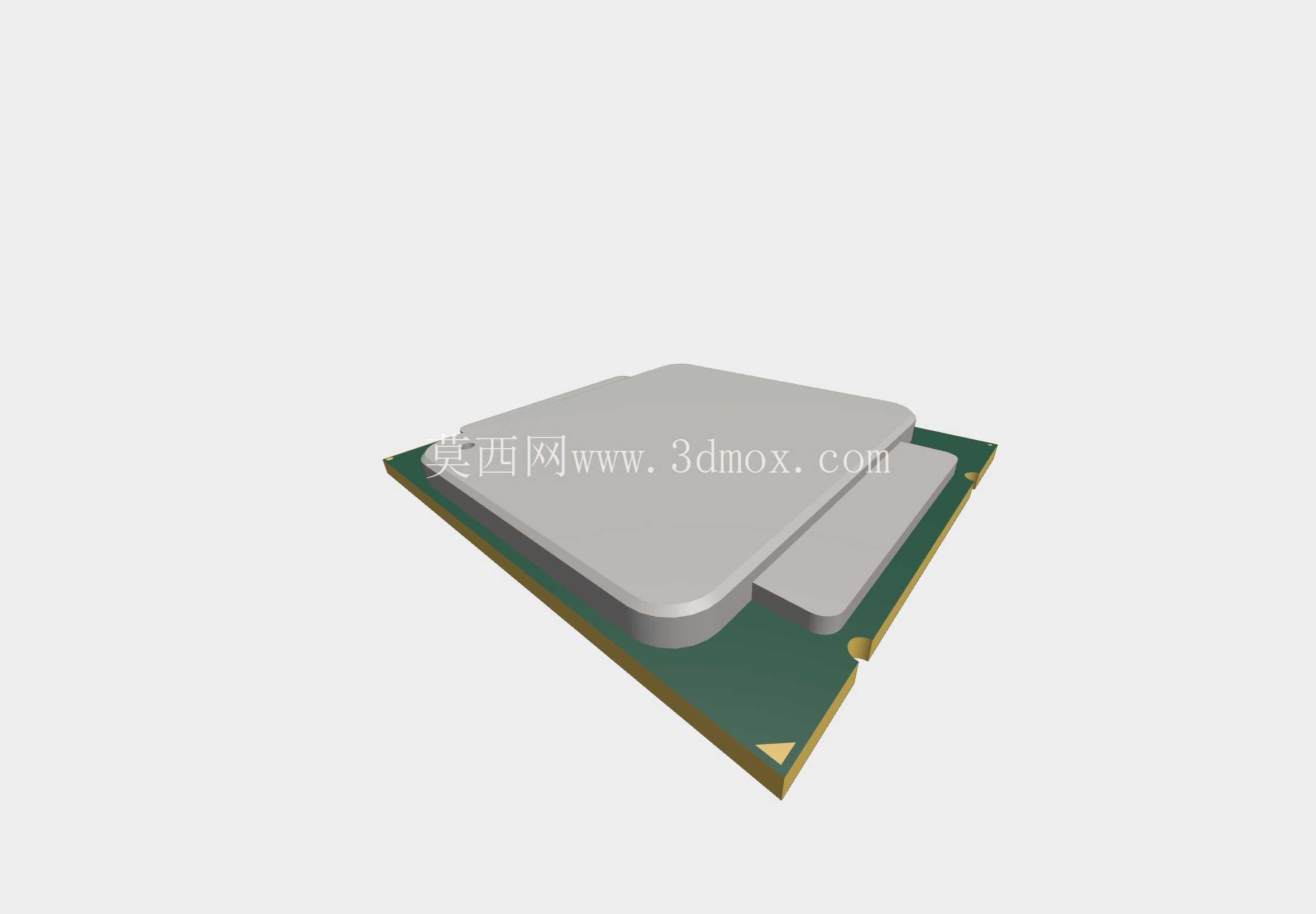

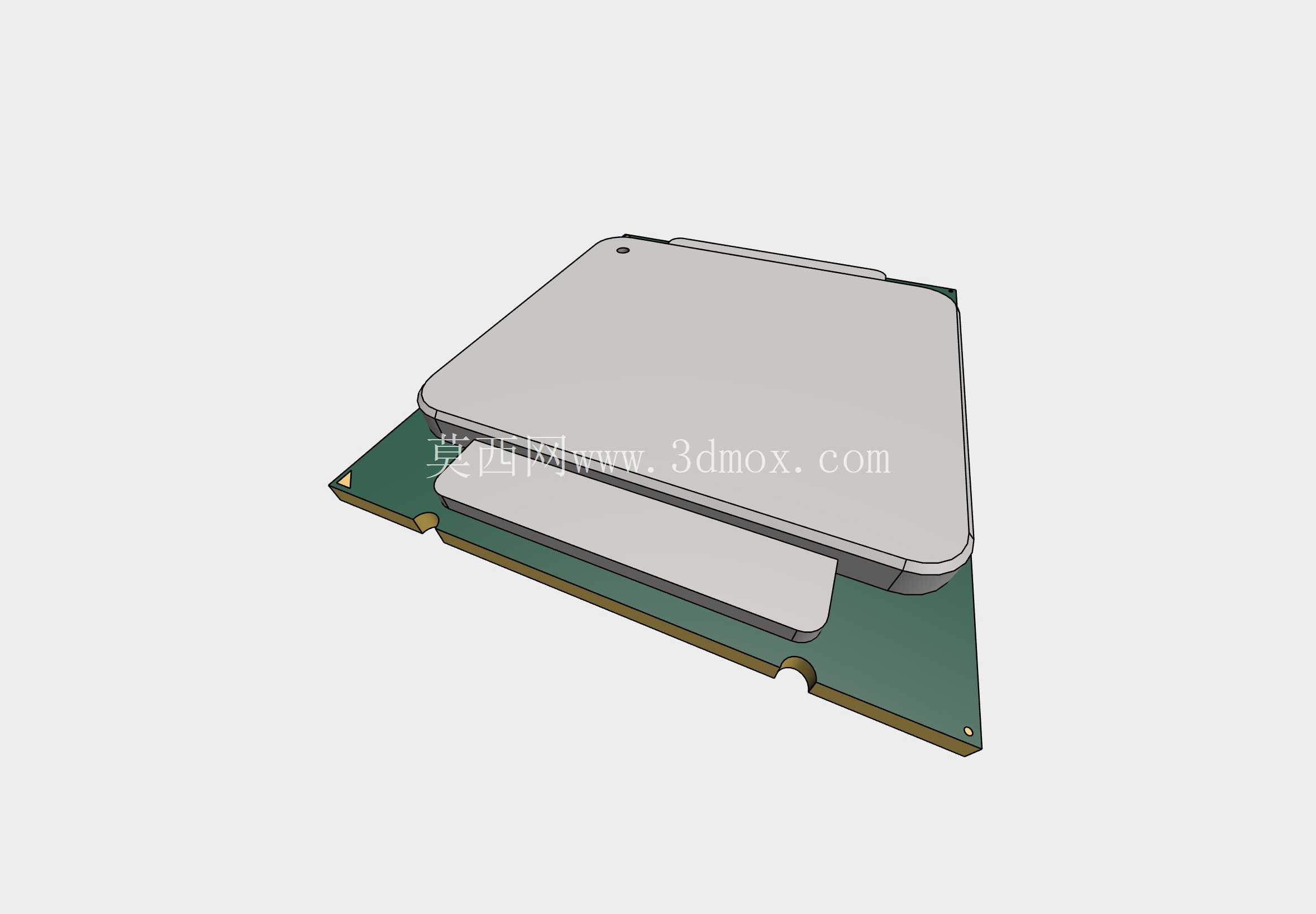

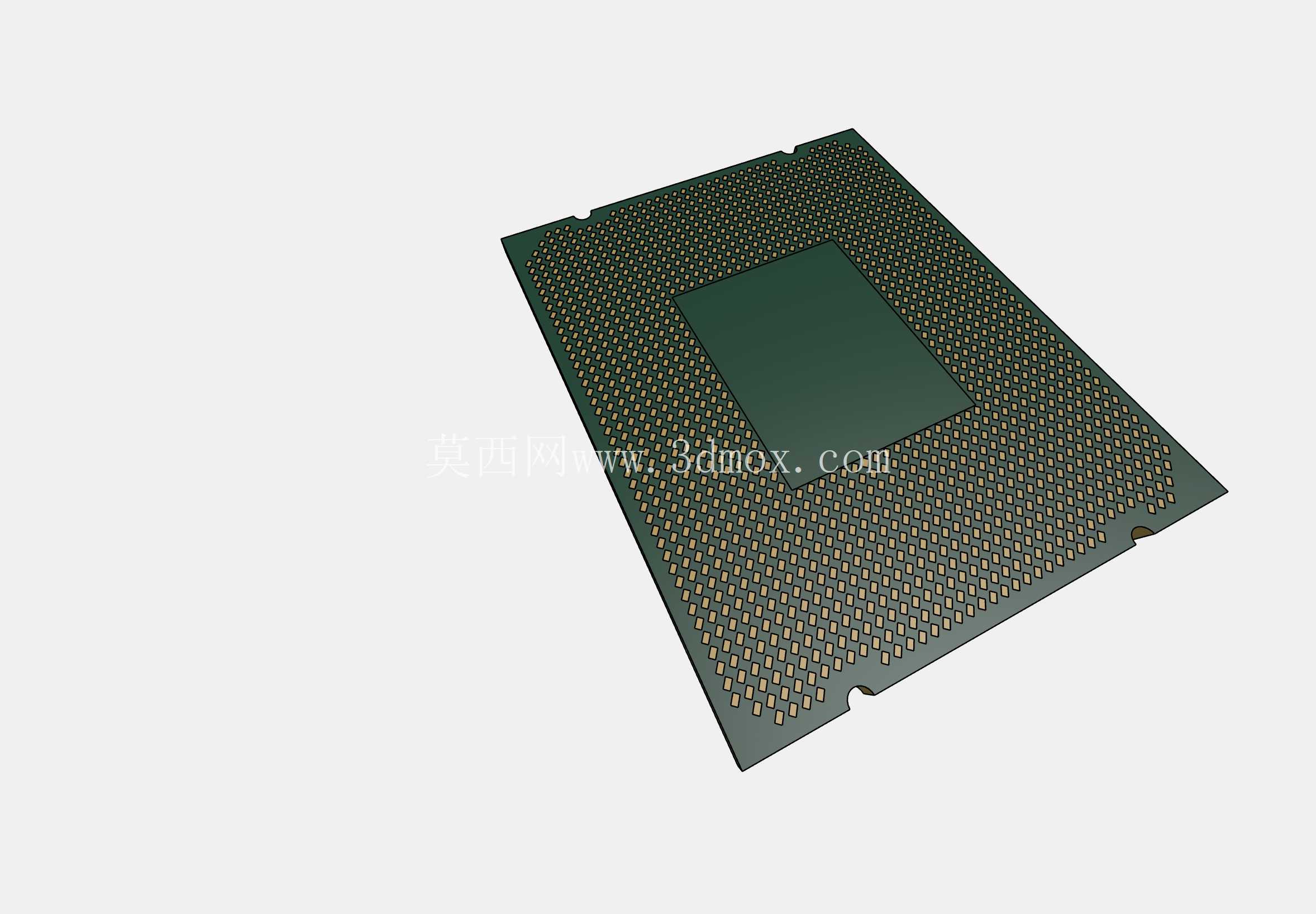

　　针对基板正面的触点阵列，建模时按照实际针脚排布规律做了阵列还原，触点的分布密度、区域划分完全参照实物的LGA封装布局，这部分结构在做插槽配合仿真、压合受力分析时是核心参考依据，能够帮助结构工程师评估CPU安装时的受力均匀性，避免压合过程中出现基板变形、触点接触不良的问题。处理器核心的金属顶盖部分，建模时还原了实物表面的轻微弧度特征，这一细节并非加工误差，而是为了匹配散热器底座的压合接触面，在热仿真场景中，顶盖的曲面形态直接影响导热介质的填充厚度分布，进而影响散热效率的计算精度，很多入门级建模容易忽略这一弧度，将顶盖做成完全平面，会导致后续热仿真结果出现10%以上的偏差。

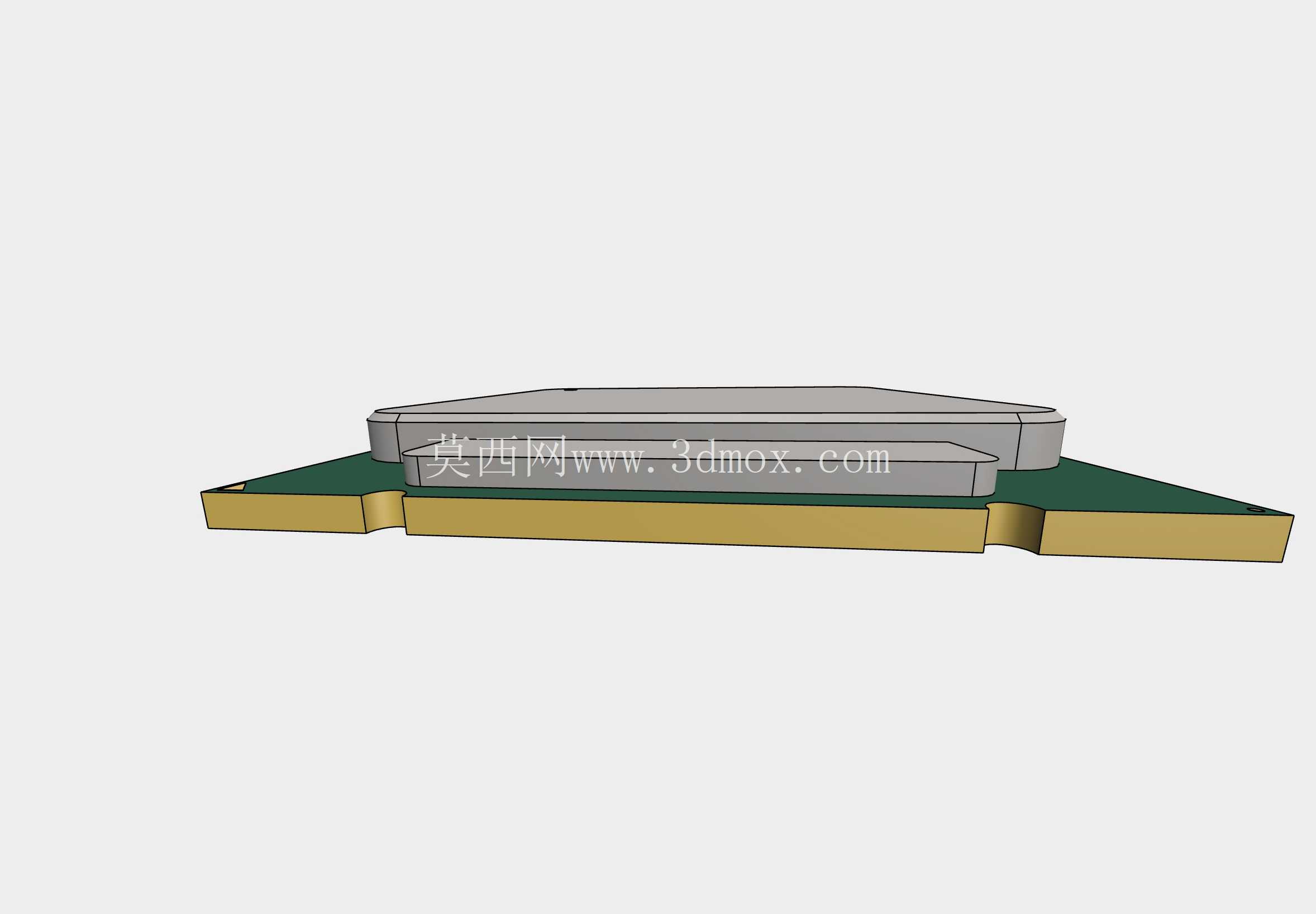

　　建模过程中对PCB基板的厚度、金属顶盖的高度差做了精准还原，整体安装高度边界完全符合LGA2011-3插槽的安装尺寸规范，在做服务器整机内部空间校验时，可以直接调用该模型验证CPU与散热器、内存、机箱风道挡板之间的安全间隙，避免出现硬件安装冲突。对于基板侧面的微小缺口、边角的切削特征，建模时也做了对应还原，这些结构是生产过程中的工艺定位特征，在做自动化装配生产线的机械手取料仿真时，这些特征可以作为视觉定位的参考点，帮助调试机械手的抓取姿态与取放路径。

　　不同于消费级CPU模型侧重外观展示，该模型的结构还原完全面向工程验证场景，所有可见结构特征均服务于装配校验、热仿真、产线调试等实际工程需求，没有添加冗余的装饰性结构，能够直接导入各类结构仿真软件中使用，无需二次修整即可满足大部分服务器结构设计的模型调用需求。在实际的服务器结构设计工作中，CPU模型的精度往往决定了前期结构评审的效率，精准的模型可以提前发现散热器压合间隙不足、内存插槽与CPU顶盖距离过近、风道导流板与CPU边缘干涉等问题，减少后期打样验证的迭代次数，缩短硬件研发周期。
