32700规格磷酸铁锂圆柱电芯结构设计

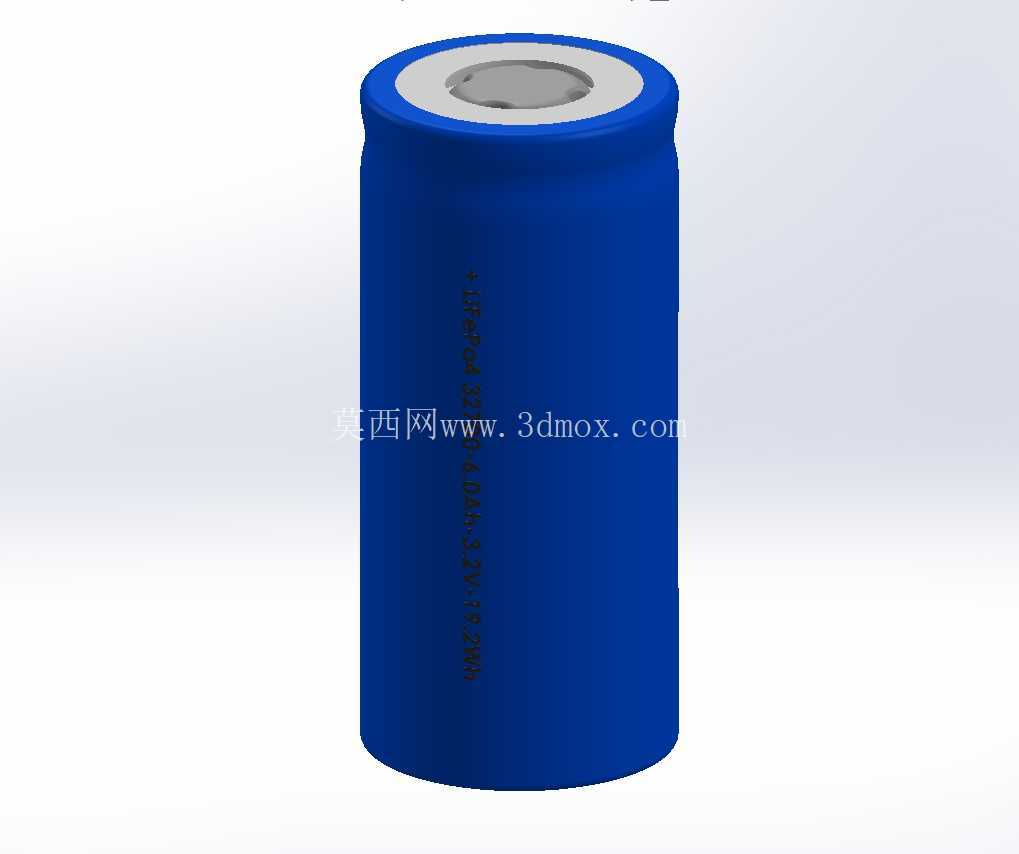

　　在户外便携储能电源、低速电动两轮车、太阳能路灯储能模组、小型UPS后备电源这类产品的结构开发环节，圆柱型磷酸铁锂电芯是选型阶段绕不开的核心元器件，本次呈现的32700规格磷酸铁锂电芯三维结构，完全围绕量产电芯的实际物理边界搭建，可直接嵌入电池包的装配仿真流程中使用。从实际工程应用的角度看，这类圆柱电芯的选型首先要卡准安装边界，32700规格的命名本身就对应了外形尺寸约束：电芯主体直径32mm，不含顶部极柱的主体高度70mm，建模时严格还原了外壳的拔模斜度、顶部正极盖帽的凸起高度、负极端面的平面度公差，不会出现装配仿真时电芯与支架卡槽干涉、极柱与连接镍片错位的问题。

　　很多刚接触电池包设计的工程师容易忽略电芯外壳的圆角细节，实际量产的钢壳电芯底部并非直角，而是带有R1.5左右的过渡圆角，顶部卷边位置也有一圈压合形成的凸缘，这些细节在建模时都做了还原，避免后续做结构强度仿真时出现应力集中的计算偏差。从功能特性上看，磷酸铁锂体系的圆柱电芯本身具备高循环寿命、宽温域工作的特点，32700规格的单芯容量做到6Ah级别，相比常见的18650、21700电芯，单芯能量密度更高，成组时需要的电芯数量更少，能有效降低电池包的连接节点数量，减少BMS采样的线束复杂度。

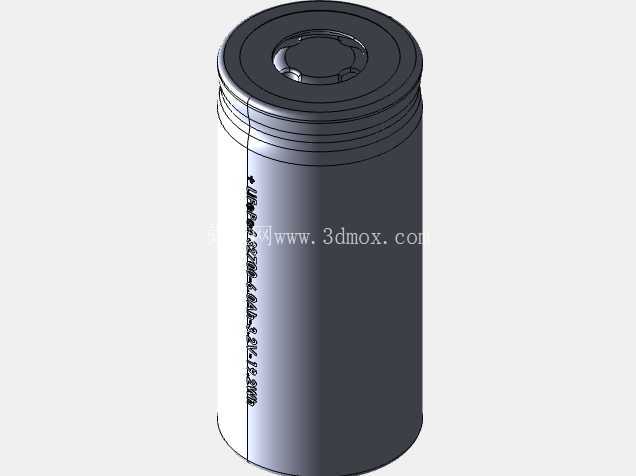

　　建模过程中特意区分了外壳、正极盖帽、绝缘密封圈、负极底壳几个独立的结构件，没有做一体化的简化处理，方便结构工程师在做热仿真时单独赋予不同部件的材料属性：钢壳的导热系数、密封圈的隔热参数、内部卷芯的等效比热容都可以单独赋值，不用再对模型进行二次拆分。在成组设计的场景里，这类圆柱电芯通常会搭配塑料支架做固定，相邻电芯的中心距需要留足0.2-0.3mm的装配间隙，模型里的电芯外径公差按照量产电芯的±0.1mm控制，支架设计时可以直接参考这个尺寸做卡槽的公差配合，不用额外留过多余量导致电芯晃动。

　　另外顶部正极盖帽的防爆阀结构也做了等比例还原，防爆阀的刻痕位置、厚度都和量产电芯一致，在做电池包的安全结构设计时，可以准确预留防爆阀的泄压空间，避免泄压方向被结构件遮挡带来的安全隐患。很多工程师在做电池包排布时，容易忽略电芯表面的喷码区域预留，模型上也还原了电芯侧面的喷码位置的平面区域，在做PACK包的绝缘片设计时，可以避开这个区域，方便后续生产过程中的电芯扫码追溯。从安装适配的角度看，这个电芯模型的极柱尺寸完全适配常规的镍带焊接工艺，正极盖帽的焊接区域直径、负极平面的焊接范围都做了准确还原，在设计连接镍片的时候，可以直接在模型上投影生成镍片的外形，不用反复对照电芯样品测量尺寸，能大幅缩短前期的设计迭代周期。针对不同的应用场景，比如低温环境下使用的储能设备，还可以基于这个模型直接叠加加热膜的结构设计，电芯侧面的圆柱面弧度完全准确，加热膜的贴合长度、包覆角度都可以在装配环境里直接模拟，不会出现加热膜和电芯表面贴合不紧密导致的加热效率不足问题。另外在做跌落仿真的时候，电芯模型的各个部件的质量属性都按照实际电芯的重量做了配平，单芯重量控制在140g左右，质心位置和实际电芯一致，仿真得到的电池包整体质心、跌落时的电芯位移数据都会更贴近实际测试结果，减少后期样机测试的整改次数。
