Nema8规格8HS-15-0604S步进电机结构

　　在小型精密自动化设备的设计选型过程中，小规格步进电机往往是决定设备紧凑度与定位精度的核心部件，这款Nema8规格的步进电机，正是面向狭小安装空间内的精密驱动需求开发的结构方案。从实际应用场景来看，这类小尺寸步进电机常被部署在桌面级精密检测设备的样品移位机构、小型光学调焦平台、医疗检验仪器的试剂推送组件、3D打印设备的挤出头驱动单元，以及部分微型自动化装配工位的短行程送料结构中，这类场景普遍对驱动部件的安装体积有严格限制，同时要求驱动端具备可控的步进角度与足够的静扭矩输出，避免在负载小幅波动时出现丢步问题。

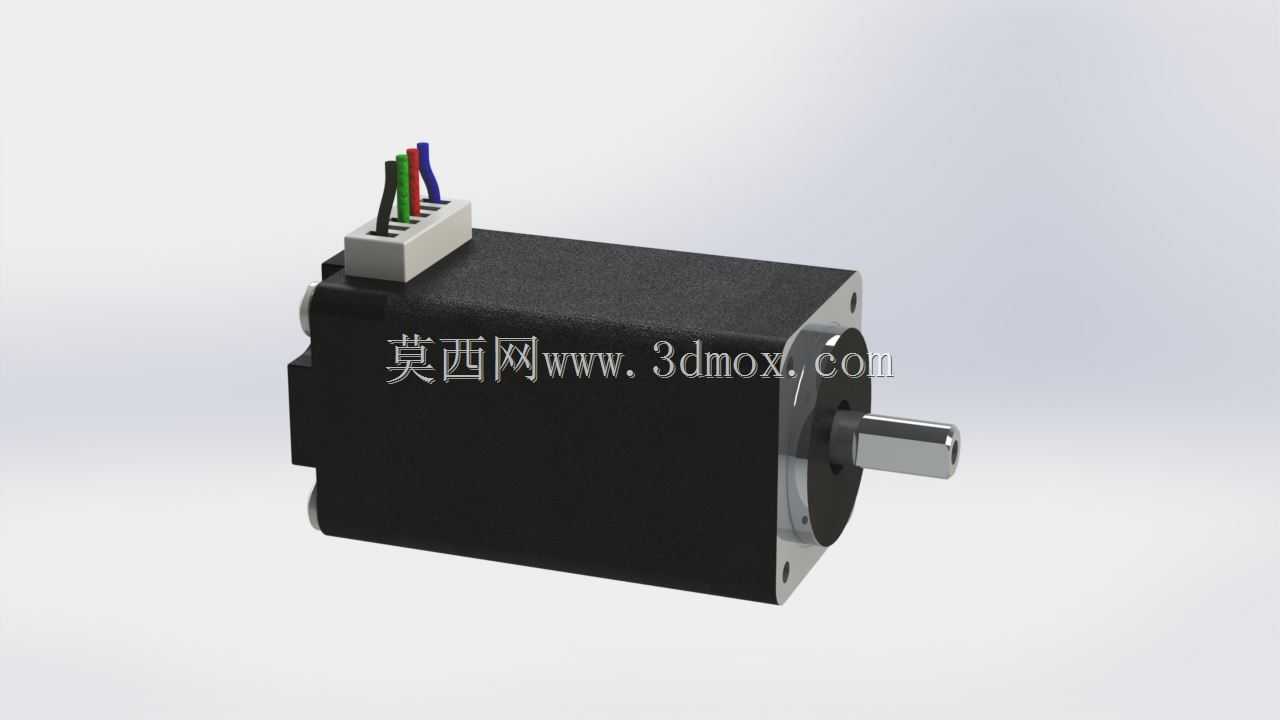

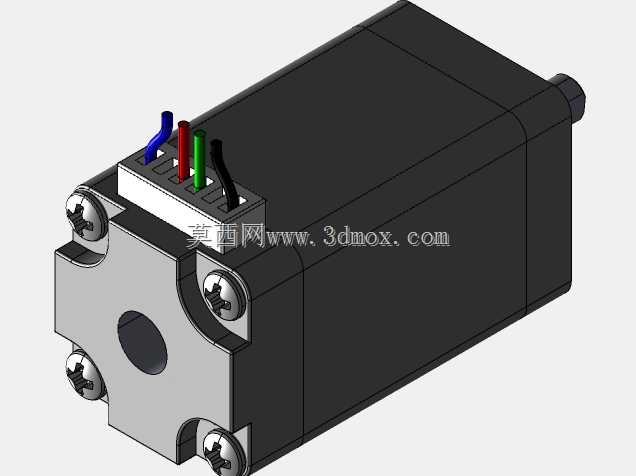

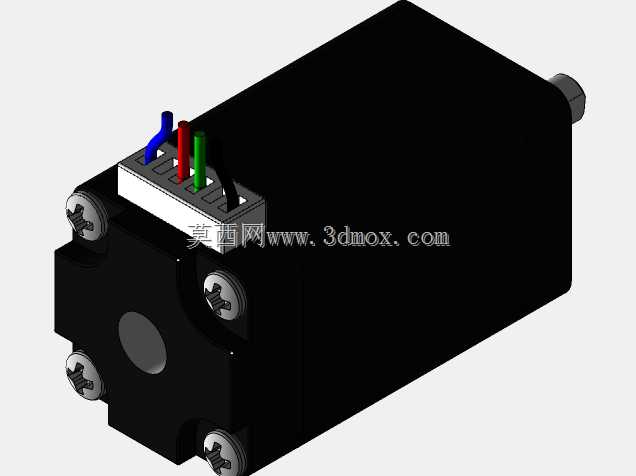

　　从结构设计思路来看，这款电机采用了方形机座的经典布局，机座端面预留的安装孔位完全遵循Nema8法兰的通用安装规范，能够直接适配市面上同规格的电机安装支架、联轴器以及配套的传动模组，设计人员在进行设备结构布局时，不需要额外定制转接件，就能快速完成驱动端的装配对接。电机的输出轴采用单出轴设计，轴径与轴伸长度匹配微型联轴器的常规夹持范围，轴端的加工精度能够保证与传动件连接时的同轴度要求，减少高速运转时的径向跳动问题。电机尾部的出线端采用了集成式的接线座设计，不同颜色的引线对应不同的相序，现场接线时可以直接通过线色区分绕组，省去了反复核对相序的调试步骤，接线座的固定结构也能避免引线受外力拉扯时出现焊点脱落的问题，提升设备布线后的可靠性。

　　从安装边界与尺寸适配角度来看，这款电机的方形机座边长符合Nema8法兰的标准尺寸，机身长度控制在紧凑范围内，能够嵌入到厚度有限的设备夹层结构中，不会因为驱动部件的体积占用挤压其他功能组件的布局空间。机座表面采用哑光黑色的表面处理工艺，既可以提升金属机壳的防锈能力，也能避免在光学类检测设备中出现多余反光，干扰检测光路的正常工作。电机的前端盖与机座采用精密定位配合，保证输出轴与安装法兰端面的垂直度，在搭配滚珠丝杠或者同步带轮进行传动时，能够减少因为安装偏斜带来的传动阻力增大、部件磨损加快的问题。

　　在功能特性层面，这款两相步进电机的绕组参数适配常规的低压步进驱动方案，不需要搭配高压供电模块就能实现平稳的低速运转，在细分驱动的支持下可以实现更小的步进当量，满足精密位移场景下的定位要求。电机的转子结构经过优化，在保证足够输出扭矩的前提下降低了转子惯量，能够更快响应驱动脉冲的启停信号，适合短距离高频次往复运动的驱动场景。设计人员在进行三维建模时，完整还原了电机的外部轮廓、安装孔位尺寸、输出轴参数以及接线座的结构形态，在进行设备整体装配干涉检查时，可以直接调用该模型进行布局验证，不需要反复测绘实物尺寸，能够有效缩短结构设计阶段的周期。在实际选型过程中，设计人员可以根据设备的负载扭矩、安装空间限制、运转速度要求，对照该模型的尺寸边界判断是否适配，提前预留好接线空间与散热间隙，避免后期装配时出现结构干涉或者布线困难的问题。
