船型翘板电源通断控制开关

在各类低压电控柜体、小型手持电动工具、桌面测试治具以及民用小家电的面板布局里，翘板式船型开关是面板人机交互环节最常见的通断元件之一。这类元件不需要额外搭配旋钮、按钮帽或者外置操作手柄，直接嵌装在钣金面板、注塑面板预留的矩形开孔内，操作者通过按压翘板两端即可完成回路导通与断开的状态切换，日常使用中无需复杂培训，手指轻按就能明确感知档位变化，在频繁启停的小功率控制回路里适配性极强。

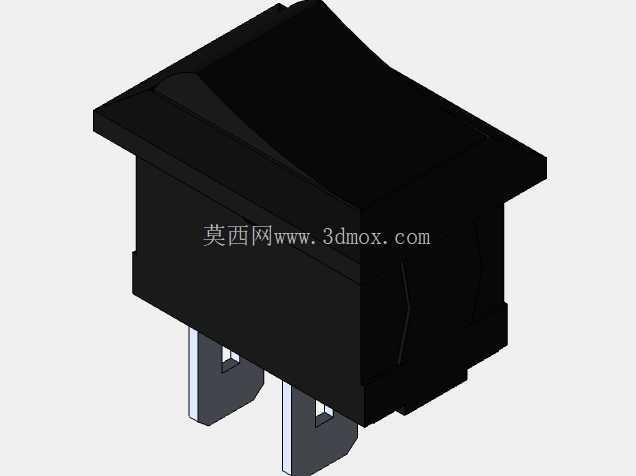

从实际装配边界来看，这类开关的本体采用矩形卡扣式嵌装结构，面板侧带有一圈外延的限位法兰，装入面板开孔后，法兰贴合面板外表面，本体两侧的弹性卡爪从开孔内侧反向扣住面板背面，不需要额外拧装螺母或者打胶固定，面板开孔公差控制在常规钣金冲压、注塑开孔的精度范围内即可完成快速装配，拆装维护时只需要从背面轻推卡爪就能将开关整体取出，大幅减少产线装配工时。开关底部伸出两片扁形插装接线端子，端子采用标准快插规格，可直接匹配对应规格的母端冷压端子，接线时不需要焊接，将压好导线的插簧直接推到位即可完成电气连接，端子根部做了加宽过渡，避免反复插拔接线时端子根部出现断裂松动。

结构设计上，翘板操作面采用带弧度的船型造型，表面做细微的哑光防滑处理，手指按压时不会打滑，翘板的摆动行程经过合理设定，按动过程中带有清晰的档位顿挫手感，操作者不需要目视确认就能通过触感判断回路是否完成切换。开关本体外壳采用耐温阻燃的绝缘工程塑料注塑成型，外壳拼缝处做止口配合，日常使用环境中的灰尘、少量飞溅液体不容易直接渗入内部触点腔；内部动触片采用弹性铜合金构件，配合银合金触点，在额定小电流负载下通断时，触点接触电阻稳定，长期反复动作后也不容易出现接触不良、触点氧化发热的问题。内部的弹簧定位结构为翘板提供两个稳定的停留位置，不会出现停在中间档位的虚接状态，导通位置时动触点与静触点保持足够的接触压力，断开位置时触点之间保有满足安规要求的电气间隙，避免低压回路出现拉弧、误连通的隐患。

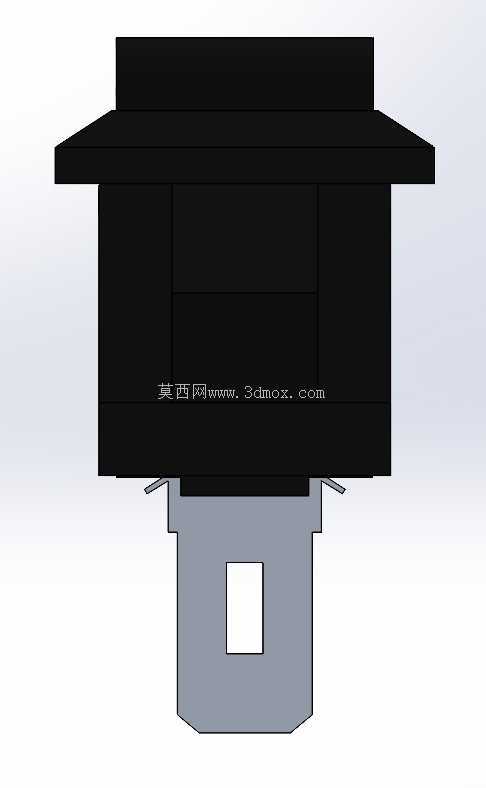

在三维建模过程中，需要重点还原几个关键装配尺寸：首先是面板嵌装法兰的外轮廓尺寸，这个尺寸决定了面板开孔外侧的遮挡范围，设计面板时要保证法兰周边留有足够的平面区域，避免面板弧面或者凸起特征干涉开关贴合；其次是嵌装本体的横截面尺寸与卡爪的自然张开量，这个尺寸直接对应面板开孔的长、宽公差，开孔过大会导致开关装配后松动晃动，开孔过小则会出现卡爪无法完全卡入、开关装不到位的问题；再就是本体嵌入面板后方的纵深尺寸，布局柜内走线空间时，要预留出开关本体后方的插线空间，避免导线过度弯折或者被其他柜内构件挤压端子；最后是底部两个插片的中心间距、插片厚度与伸出长度，这些参数要和所选快插端子的规格完全匹配，防止出现接线端子插装过松或者无法插入的情况。

实际选型应用时，这类两引脚两档开关多用于单路主电源的通断控制，比如小型工控盒的市电输入回路、测试工装的供电输入端、小型电动设备的操作面板，相比圆形按钮开关，它的面板占用宽度更大，但操作面辨识度更高，设备使用者可以快速从面板上识别电源控制位置，翘板上预留的档位标识区域可以丝印开、关标识，进一步降低误操作概率。建模时同时还原翘板的两个摆动极限位置，能够在做设备整机装配校验时，模拟翘板按动过程中是否会和周边的面板凸起、相邻元器件发生运动干涉，确保操作行程范围内没有任何结构阻挡，为面板开孔定位、内部走线布局提供准确的三维依据。
