小型三旋翼飞行器概念结构设计方案

　　这款三旋翼飞行器的结构设计，核心瞄准小范围低空作业场景的轻量化需求，区别于常见四旋翼布局，三旋翼的动力排布在保证基础升力冗余的前提下，能进一步降低整机结构自重，适配室内巡检、狭小空间测绘、轻量载荷投递这类对起降空间、机身自重有严格限制的使用场景。从结构布局来看，机身采用流线型一体化主梁设计，主梁从机头位置平滑延伸至尾端，既作为三个旋翼的安装承载基体，也预留了内部走线、飞控模块、动力电池的安装腔体，没有多余的外置结构件，能有效降低低空飞行时的风阻系数，在侧风环境下能减少气流对机身姿态的干扰。

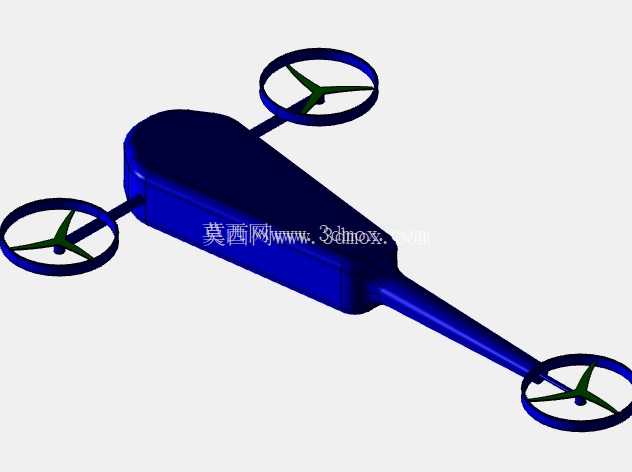

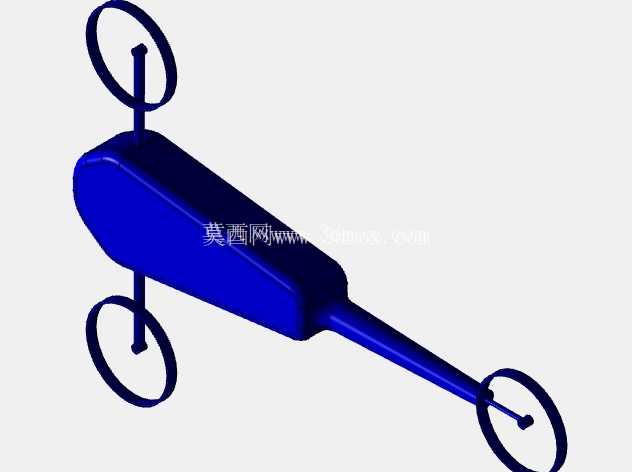

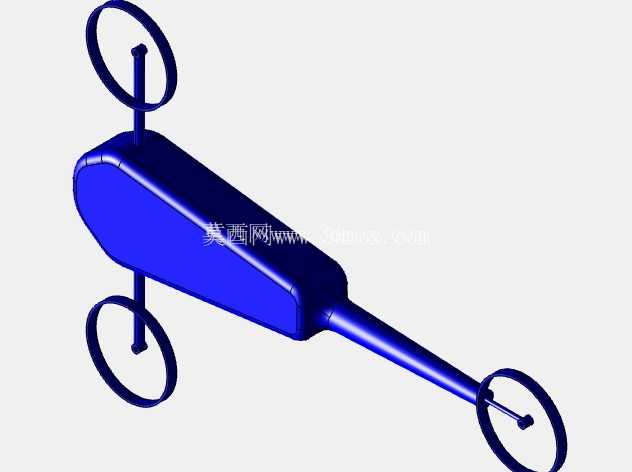

　　三个旋翼的安装位置经过力学排布优化，两个前置旋翼对称布置在机身前段两侧，安装支杆垂直于主梁轴线，旋翼保护圈与支杆采用一体化连接结构，避免单独安装保护圈带来的连接松动风险；尾旋翼布置在主梁末端，支杆沿主梁轴线向后延伸，三个旋翼的升力合力点刚好落在整机重心的正上方，飞行过程中不需要额外的动力补偿就能维持基础姿态平衡，能降低飞控系统的运算负载，延长续航时长。从安装边界来看，旋翼保护圈的外径尺寸控制在合理区间，整机横向最大宽度不超过两个前置旋翼保护圈的外侧间距，纵向长度从机头最前端到尾旋翼保护圈最后端，整体尺寸能满足单人手持携带的需求，不需要额外的拆解收纳步骤，作业时取出即可完成快速起降准备。

　　旋翼支杆与主梁的连接位置采用嵌入式安装结构，支杆根部嵌入主梁内部的安装槽，通过周向定位结构限制支杆的转动自由度，不需要额外的紧固件就能实现可靠连接，日常维护时可以快速插拔更换受损的旋翼组件，不需要对主梁主体进行拆解。机身主梁的截面采用渐变式设计，机头位置截面高度更大，用来承载重量占比最高的动力电池模块，越靠近尾端截面尺寸逐步收窄，在保证结构强度的前提下尽可能降低尾部结构自重，避免整机重心后移带来的姿态控制难度。旋翼动力单元的安装座直接集成在支杆顶端，安装座的定位面与旋翼转轴保持严格垂直，能减少旋翼高速转动时的振动传递，避免振动传导至机身内部的飞控传感器，影响飞行姿态的判断精度。保护圈采用环形封闭结构，除了防止旋翼碰撞障碍物受损之外，也能对旋翼转动产生的下洗气流进行一定的约束，减少低空飞行时地面效应对机身稳定性的影响，尤其是在贴近墙面、狭窄管道内部作业时，保护圈能直接作为机身与障碍物的接触缓冲，避免旋翼直接碰撞导致炸机。从功能特性来看，三旋翼的布局相比同尺寸四旋翼，减少了一套动力系统的重量，在相同电池容量下能获得更长的悬停时间，同时三个旋翼的差速控制配合尾旋翼的姿态微调，能实现更灵活的转向动作，在狭小空间内的机动性能优于同级别四旋翼机型。

　　设计过程中充分考虑了不同模块的安装兼容性，主梁内部的腔体预留了通用的飞控安装孔位，支持市面上主流的开源飞控模块直接安装，电池仓的尺寸可以适配不同容量的锂聚合物电池，用户可以根据实际作业的续航需求选择对应规格的电池，不需要对机身结构进行二次修改。机身整体没有突出的棱角结构，所有外表面都做了圆弧过渡处理，既可以降低飞行风阻，也能避免起降过程中尖锐结构磕碰造成的设备损伤或者人员划伤。旋翼支杆的长度经过反复校核，保证三个旋翼的转动平面不会出现重叠，同时旋翼与机身主梁之间保留足够的安全间隙，避免旋翼转动过程中触碰机身产生结构损坏。尾旋翼的安装角度经过力学仿真优化，除了提供部分升力之外，还能抵消前两个旋翼转动产生的反扭矩，不需要额外设置舵机调整旋翼角度就能维持机身的航向稳定，进一步简化了整机的机械结构，减少了运动部件的故障概率。
