NEMA34规格行星齿轮减速传动结构

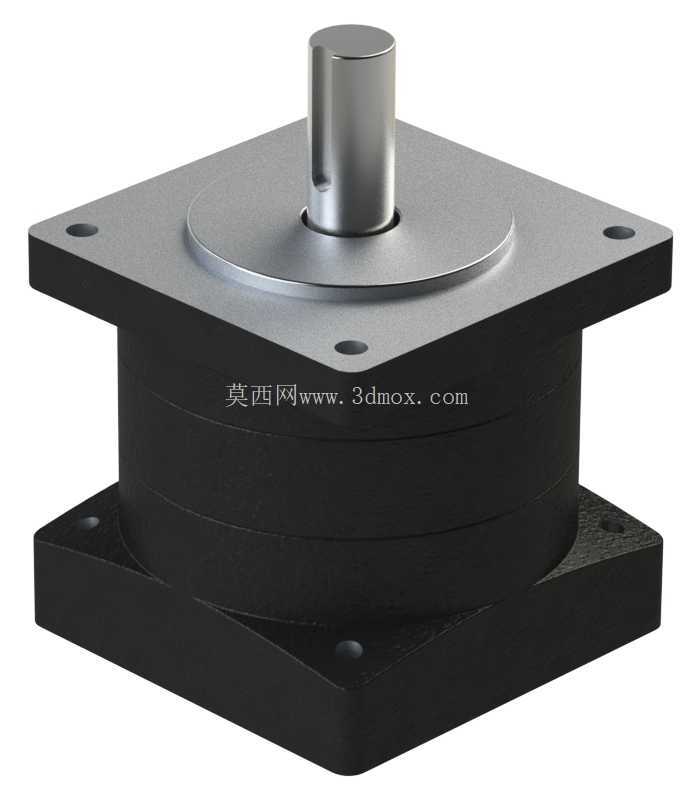

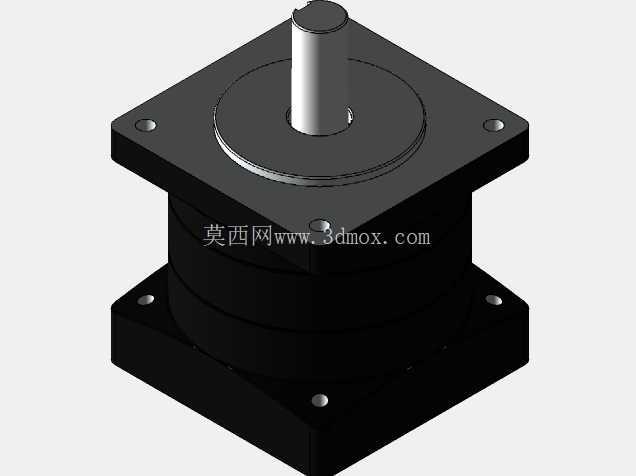

这款NEMA34规格的行星齿轮传动结构，是适配86系列步进电机、同规格伺服电机做扭矩放大、转速匹配的核心传动部件，在非标自动化设备、数控加工进给轴、包装机械分度机构、工业机器人关节辅助传动、输送线精准定位工位都有广泛的应用场景。从实际选型使用的角度看，这类行星结构的核心价值是在有限的安装空间内，通过多级行星轮的功率分流，实现高刚性、低背隙的扭矩传递，解决电机本身输出扭矩不足、转速过高无法直接驱动负载的问题。

从结构设计思路来看，这款产品采用了典型的方型安装法兰结构，输入输出端的安装孔位完全匹配NEMA34标准的安装尺寸，输入端可以直接和对应规格的电机法兰止口对接，不需要额外做转接板设计，能大幅缩短设备设计阶段的安装适配周期。外壳采用了分体式的方形基座设计，上下两层安装法兰都预留了沉头安装孔，不管是输入端和电机固定，还是输出端和负载端的连接，都可以通过标准螺栓完成锁紧，安装时不需要额外做定制化的夹具适配。输出轴采用单键实心轴结构，轴端预留了键槽，和负载端的联轴器、同步轮或者执行部件连接时，可以通过平键传递扭矩，避免高速重载情况下出现轴连接打滑的问题。

内部的传动结构采用行星轮系的经典布局，太阳轮直接和电机输出轴对接，行星轮通过均布的方式围绕太阳轮布置，同时和内齿圈啮合，这种结构的优势在于每一个行星轮分担一部分传递的扭矩，相比普通的直齿减速结构，相同体积下能承受更大的负载扭矩，同时传动过程中的振动和噪音更低。内齿圈和外壳采用一体化的加工设计，保证了齿圈和安装法兰的同轴度，减少装配过程中的累积误差，能有效降低传动背隙，提升传动精度。行星架采用刚性连接结构，直接和输出轴做成一体，避免了分体式装配带来的连接间隙，在频繁正反转的工况下，能减少回程误差，保证定位精度。

从安装边界尺寸来看，这款齿轮箱的方形法兰边长完全符合NEMA34的标准尺寸规范，输入端止口直径、安装孔的孔距都和标准86电机的安装尺寸完全一致，设备设计时只要预留对应边长的方形安装空间，同时保证输出轴的伸出长度和负载端的连接空间足够，就可以完成安装，不需要对原有适配NEMA34电机的设备结构做改动。整体的轴向长度根据减速比的不同做了对应优化，在保证内部轮系强度的前提下，尽可能压缩轴向尺寸，适合安装空间比较紧凑的设备工位。

在实际使用场景中，这类行星齿轮箱经常用在需要精准定位的传动工位，比如数控雕刻机的Z轴进给、包装机械的拉膜辊传动、自动化装配线的转盘分度驱动，这些工位既需要足够的输出扭矩带动负载，又需要较低的传动背隙保证重复定位精度，这款结构的刚性设计可以承受一定的径向负载和轴向负载，输出轴的轴承采用了配对的角接触轴承布局，在带径向负载的工况下，比如皮带轮传动、齿轮直接啮合传动的场景，也能保证输出轴的转动精度，不会因为径向力导致轴偏磨，延长部件的使用寿命。

设计这款结构的时候，充分考虑了不同工况的使用需求，外壳的黑色部分采用了硬质氧化或者喷塑的表面处理，既能提升外壳的防锈耐腐蚀能力，在工业车间的复杂环境下长期使用也不会出现表面锈蚀的问题，金属安装面采用了精密铣削加工，保证安装平面的平面度，安装时和电机、负载的连接面可以完全贴合，不会因为平面度问题导致装配倾斜，影响传动同轴度。内部的齿轮采用了精加工的硬齿面设计，齿面经过淬火处理，硬度达到使用要求，长期高速运转下齿面磨损量小，能保证长期使用后的传动精度保持性，不会因为短时间使用就出现背隙变大、传动噪音升高的问题。

在做设备选型匹配的时候，只需要确认电机的安装法兰规格是NEMA34，同时根据负载需要的转速、扭矩选择对应减速比的型号，就可以直接对接安装，不需要额外做结构修改，这种标准化的接口设计，能大幅减少设计人员的选型工作量，也能降低设备的备件储备成本，同系列不同减速比的产品安装尺寸完全一致，后期如果需要调整设备的传动参数，只需要更换对应减速比的齿轮箱，不需要改动设备的整体安装结构。
