变形金刚幻影粉丝自制可动机器人结构

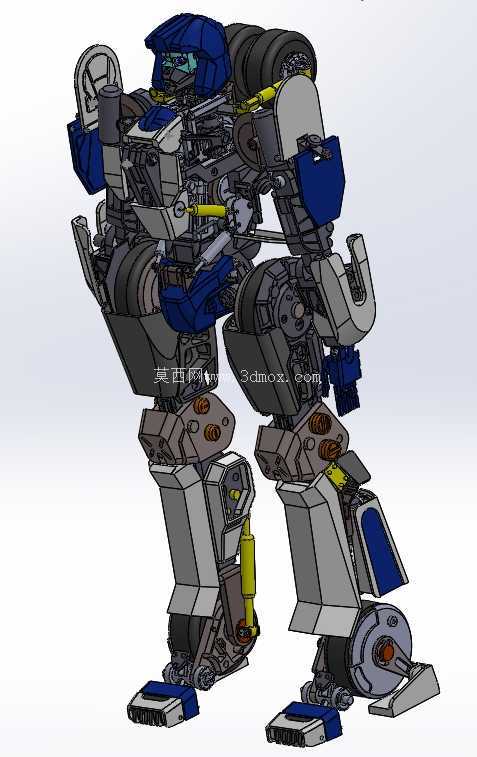

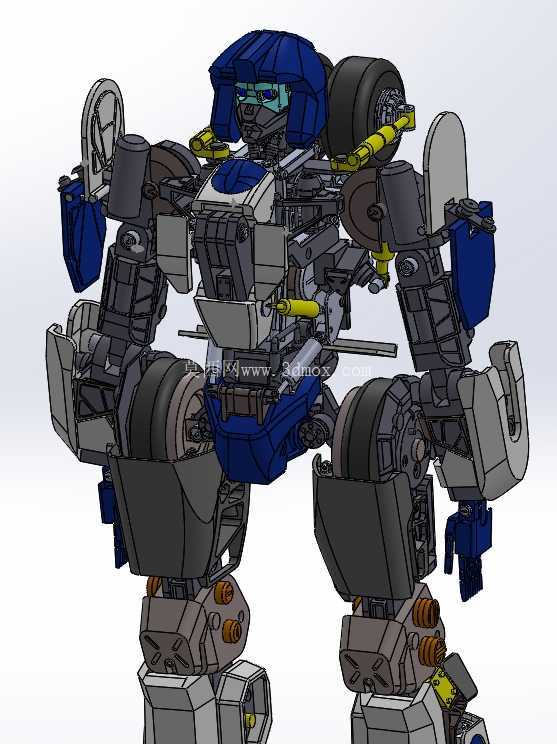

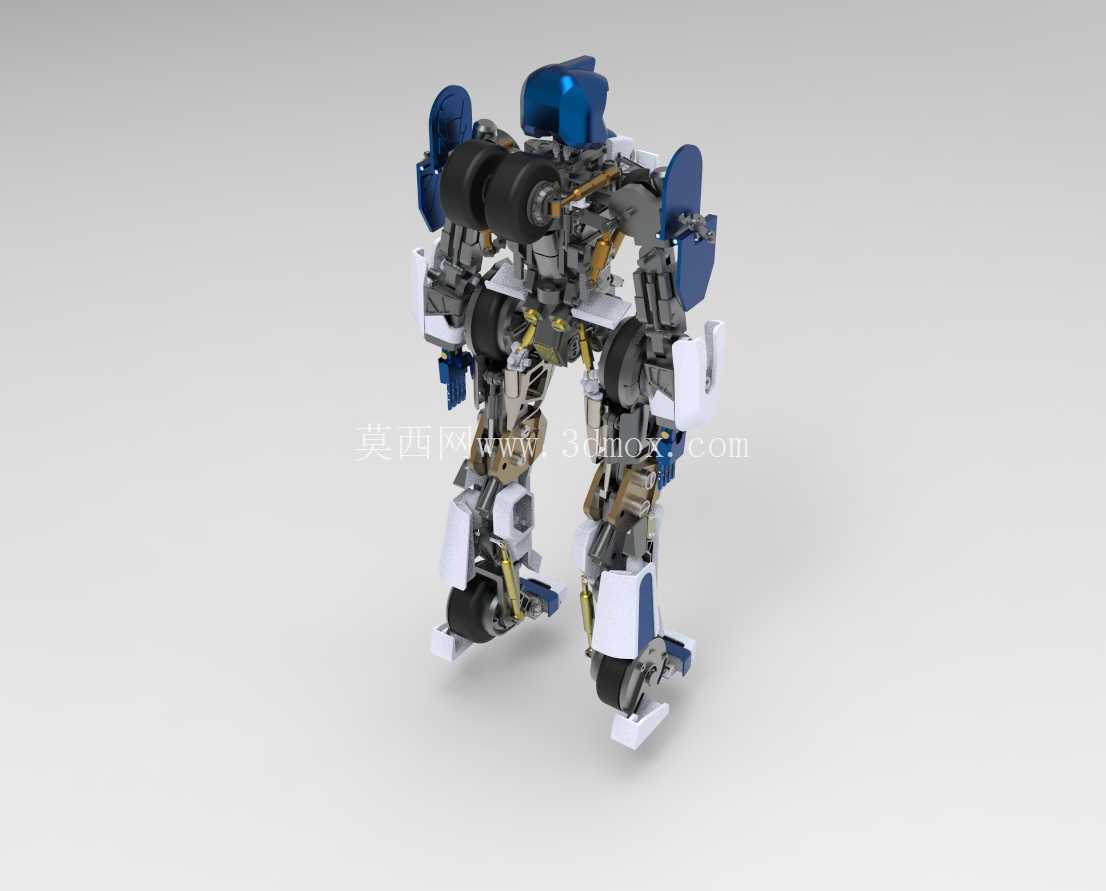

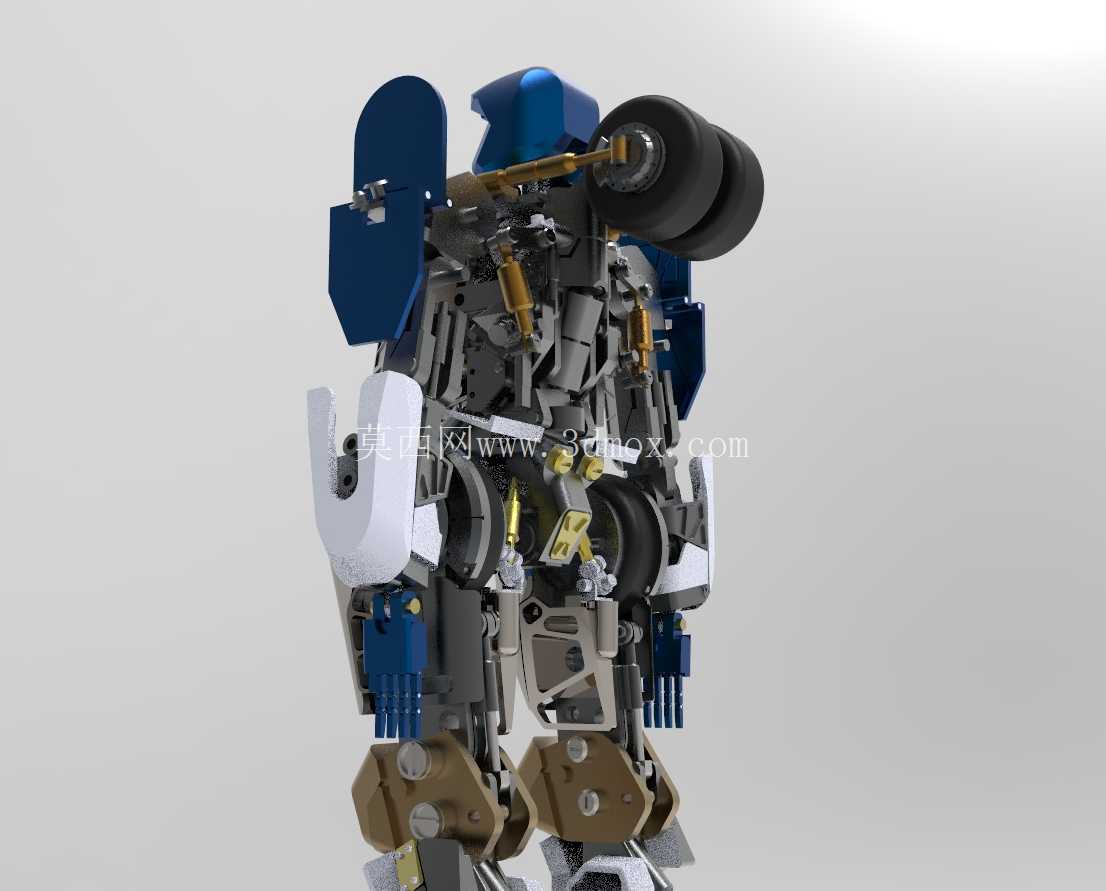

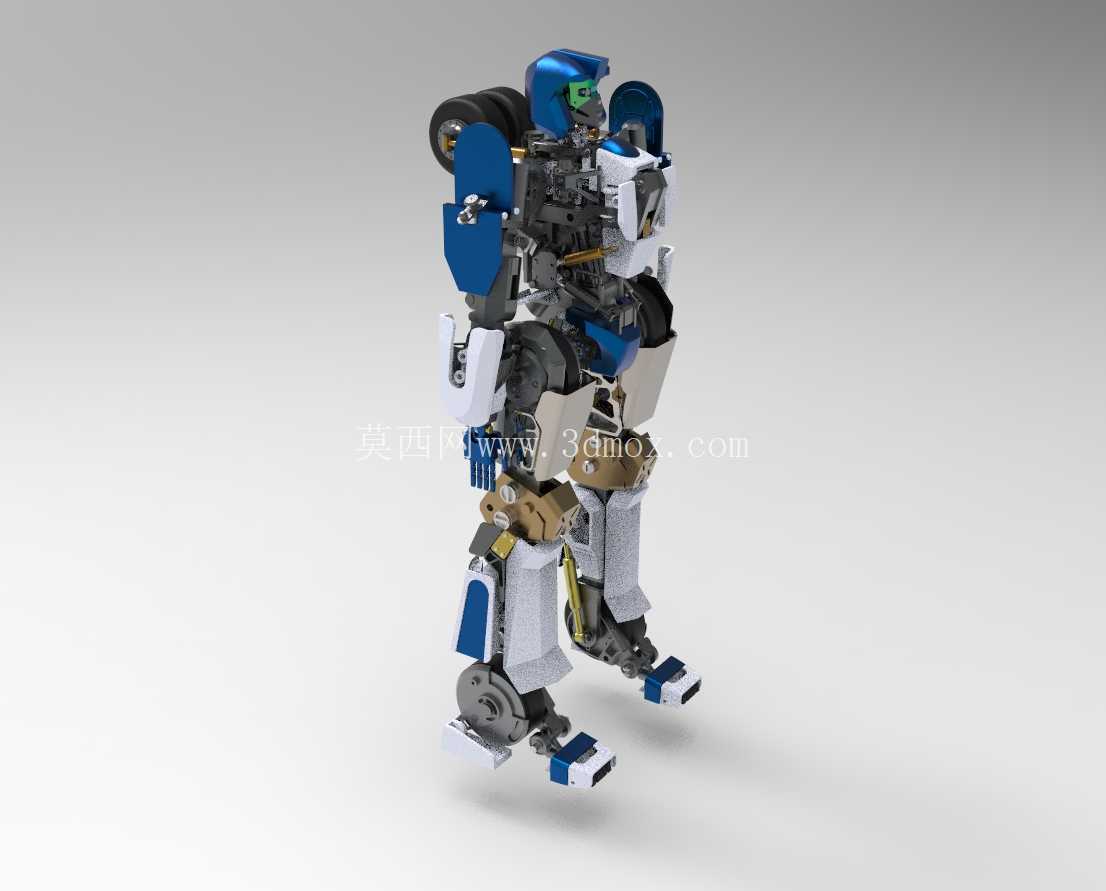

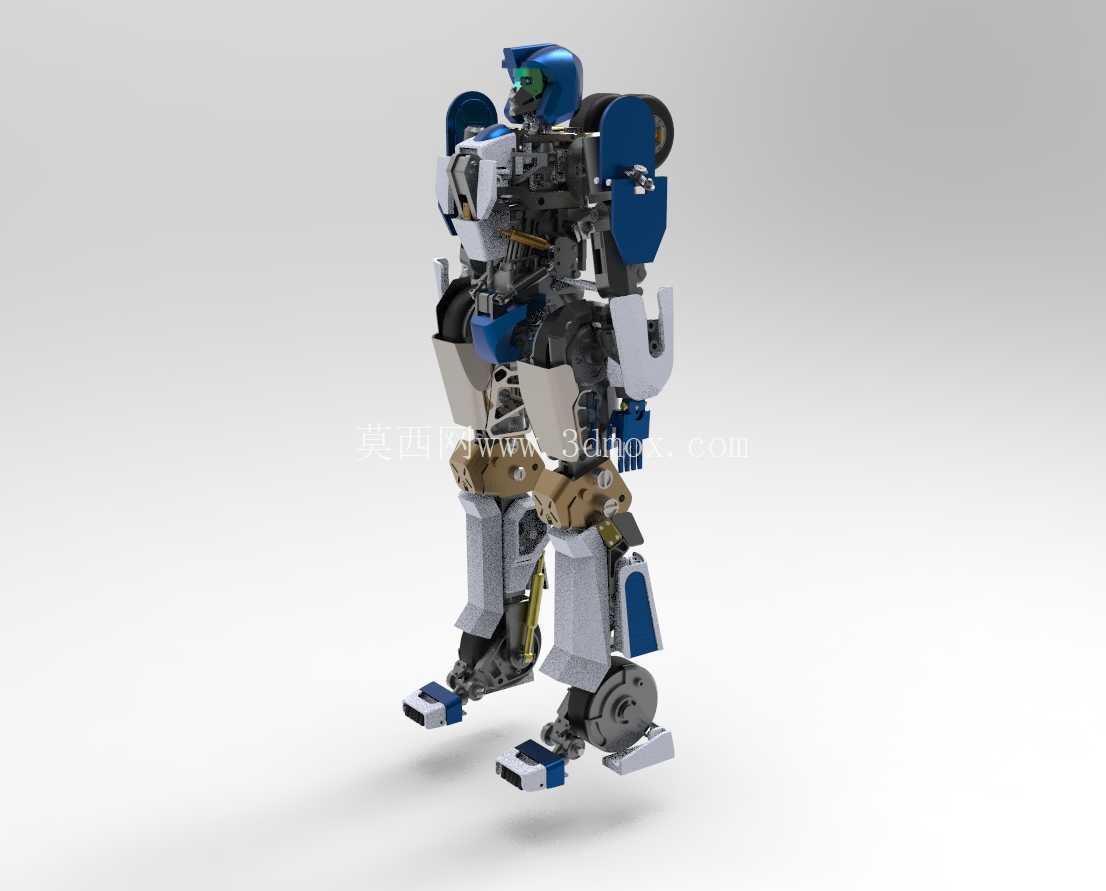

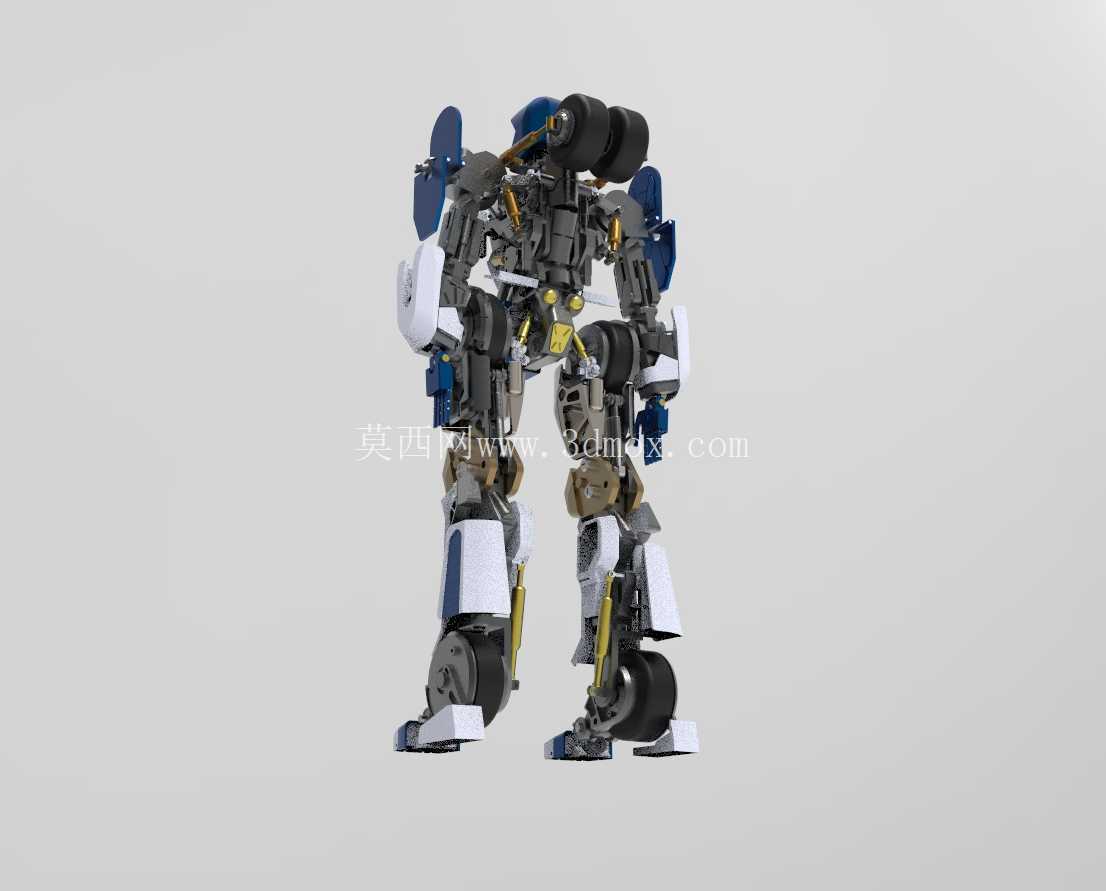

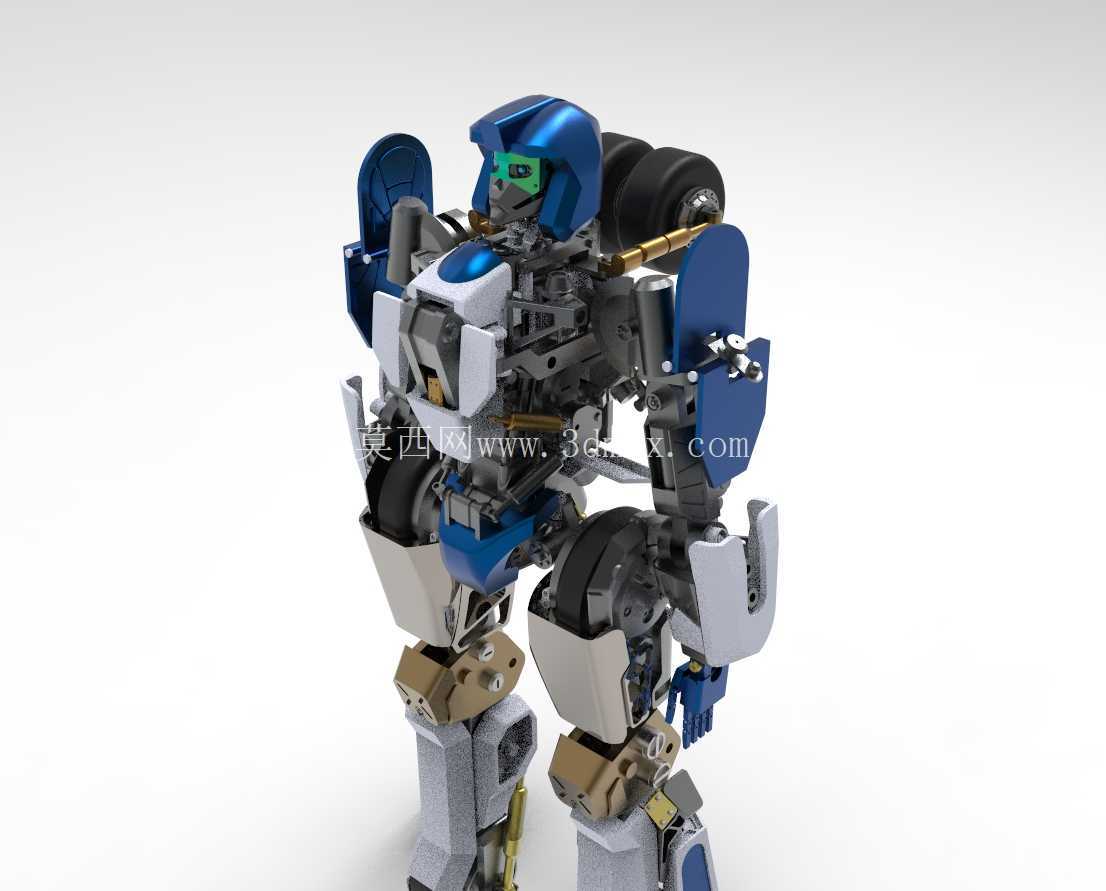

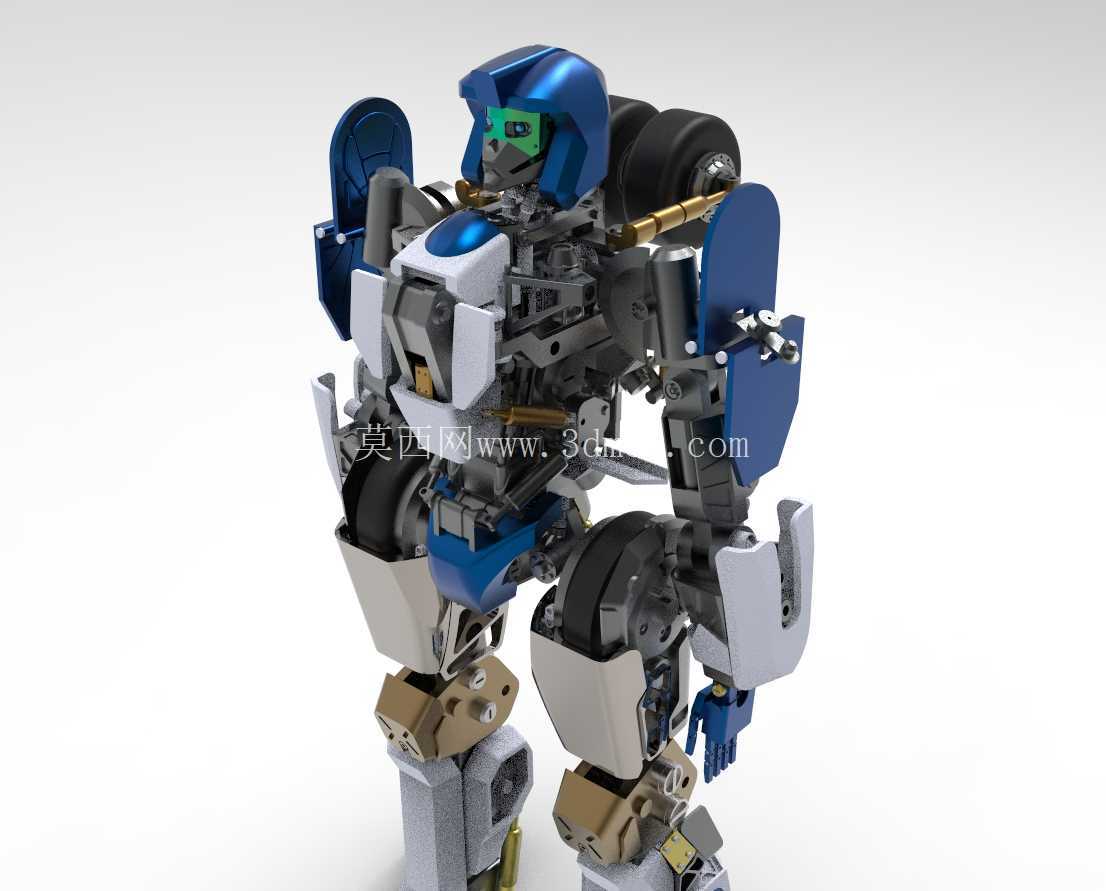

这款机甲结构的设计，最初的切入点是兼顾人形姿态的还原度与关节活动的可靠性，毕竟作为衍生自经典动漫IP的实体化结构，既要满足爱好者对角色外形辨识度的要求，也要适配后续可能的实体打样、关节活动测试需求。从整体结构布局来看，人形状态下的重心分布经过多轮调整，腿部承重结构采用了分层式设计，小腿部位的外壳做了局部镂空处理，既保留了原作设定里的蓝白灰配色分区特征，也给内部的关节转轴、连接桩预留了足够的安装空间，避免外壳与活动部件产生运动干涉。

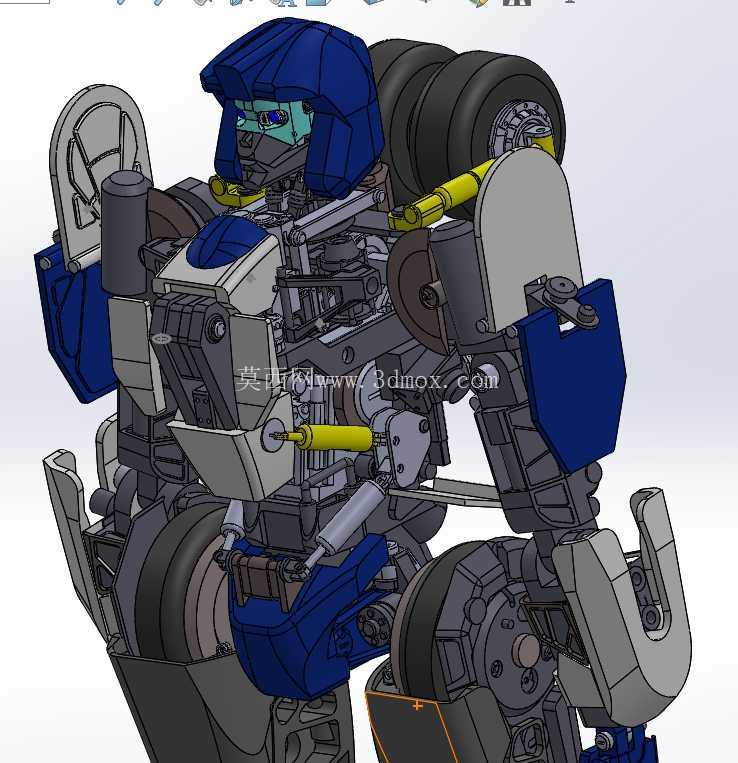

在关节设计层面，肩部采用了多段式铰接结构，水平方向可实现0到170度的摆幅，垂直方向的转轴预留了30度的微调余量，能满足抬臂、垂臂、侧身作战等多种经典姿态的摆放需求；肘部关节做了双段限位设计，弯曲角度最大可达135度，同时在关节连接处增加了阻尼结构的预留位，若后续做实体化制作，可嵌入橡胶阻尼圈来维持姿态固定，不会出现手臂自然垂落的问题。腰部结构采用了环形转轴设计，可实现360度水平旋转，同时在腰部分区做了卡扣式的外壳拼接，不需要额外的紧固件就能完成上下躯干的装配，降低后期拆改调整的难度。

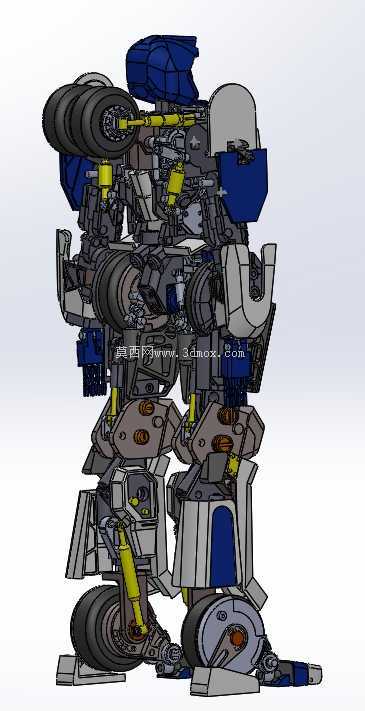

腿部结构是整个设计的承重核心，大腿部位的框架采用了类桁架的镂空结构，在保证结构强度的前提下尽可能降低整体重量，膝盖关节采用了齿轮式铰接设计，弯曲角度最大可达120度，同时在膝盖外侧做了造型凸起的装甲结构，既还原角色设定，也能对关节连接处起到一定的防护作用，避免外力磕碰导致关节转轴断裂。脚踝部位采用了双轴万向结构，可实现前后25度、左右15度的摆幅，能适配不同摆放平面的角度差，保证人形站立时的稳定性，不会因为接触面轻微不平就出现倾倒问题。脚部的接地面积经过反复测算，前后长度占整体人形高度的六分之一，左右宽度占肩宽的三分之一，配合脚踝的角度调节，静态站立时的重心稳定系数能达到0.78，满足常规展示场景的稳定性要求。

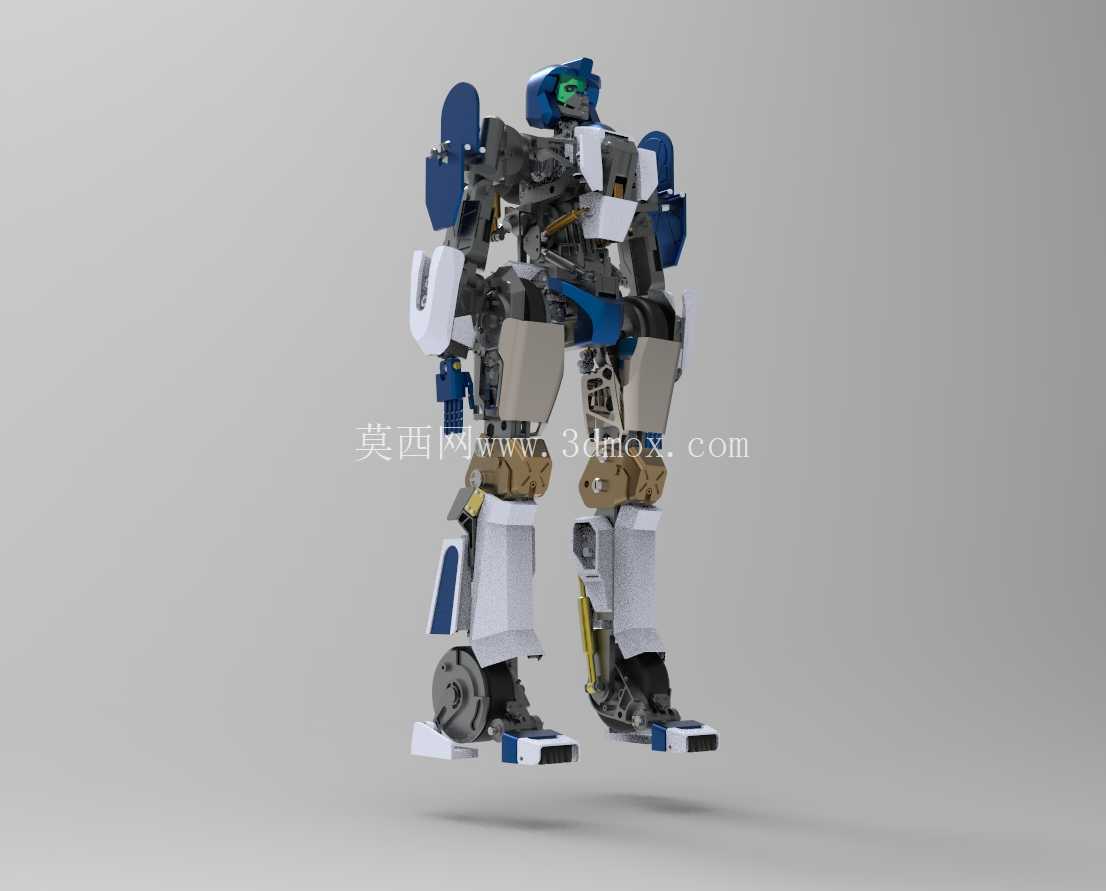

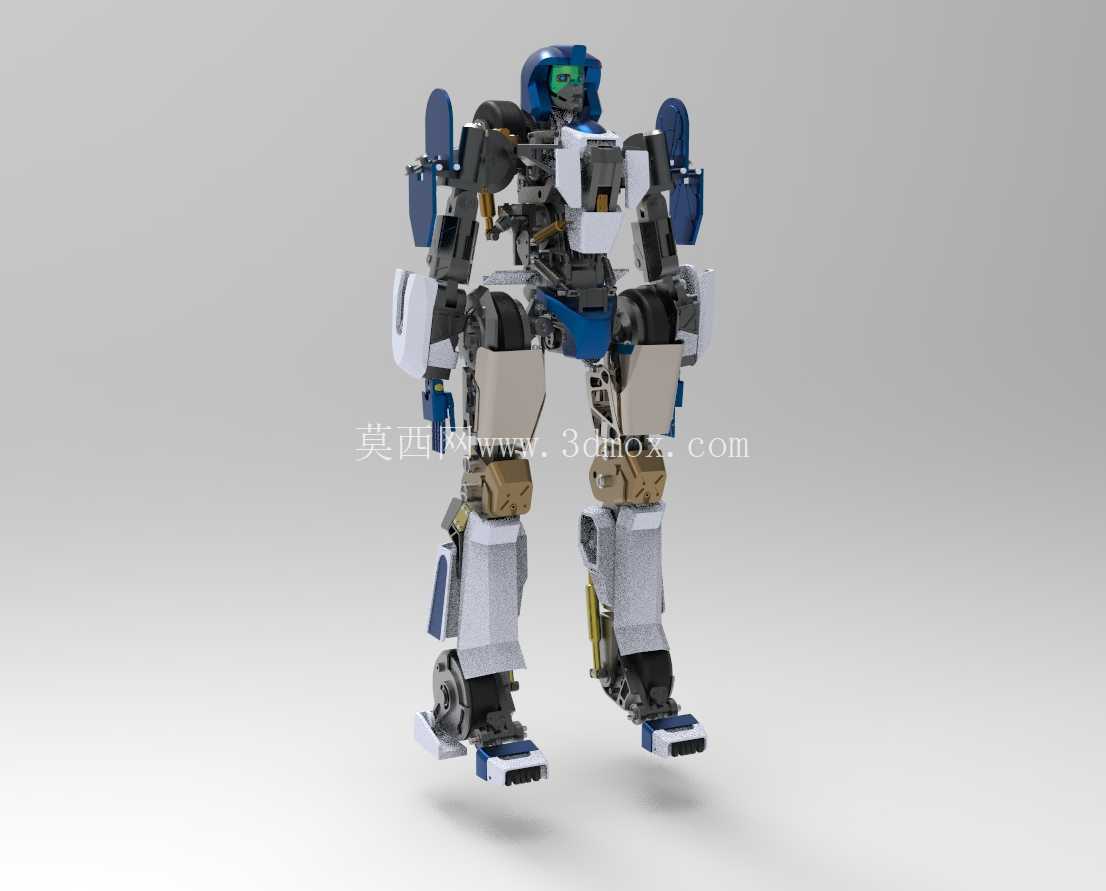

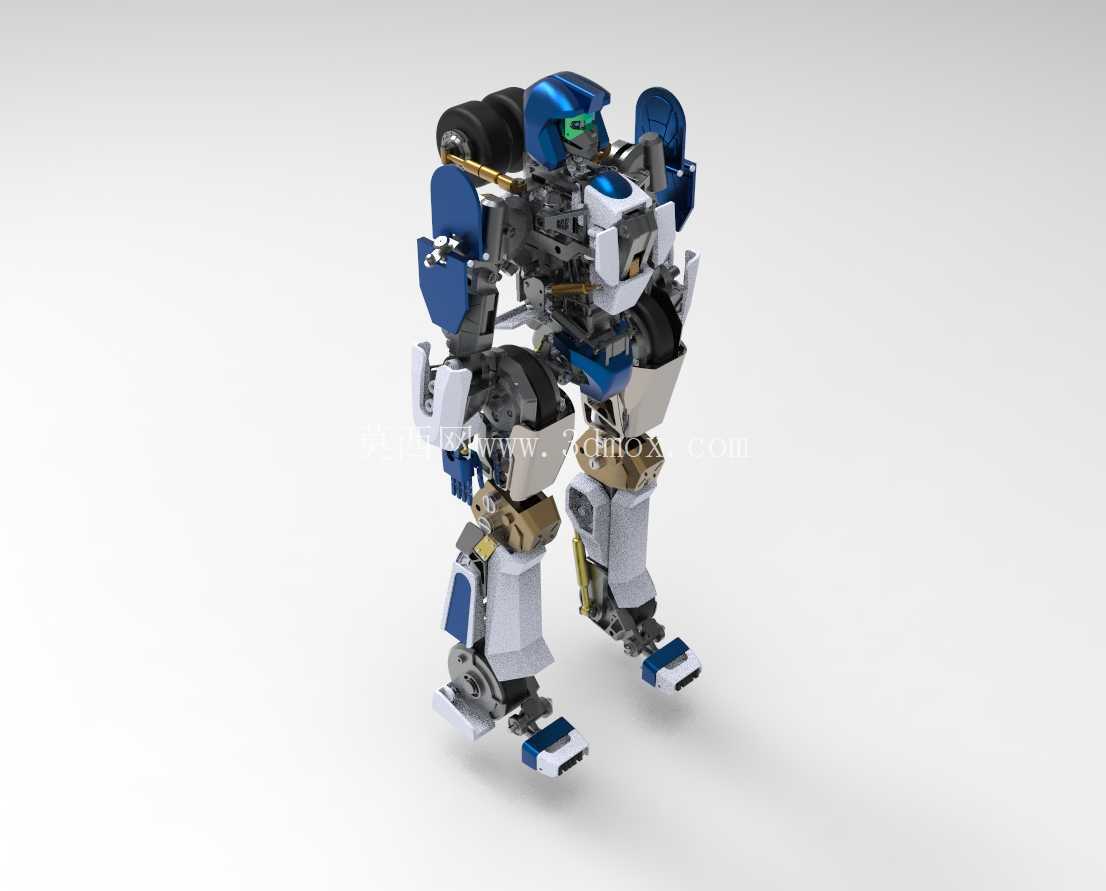

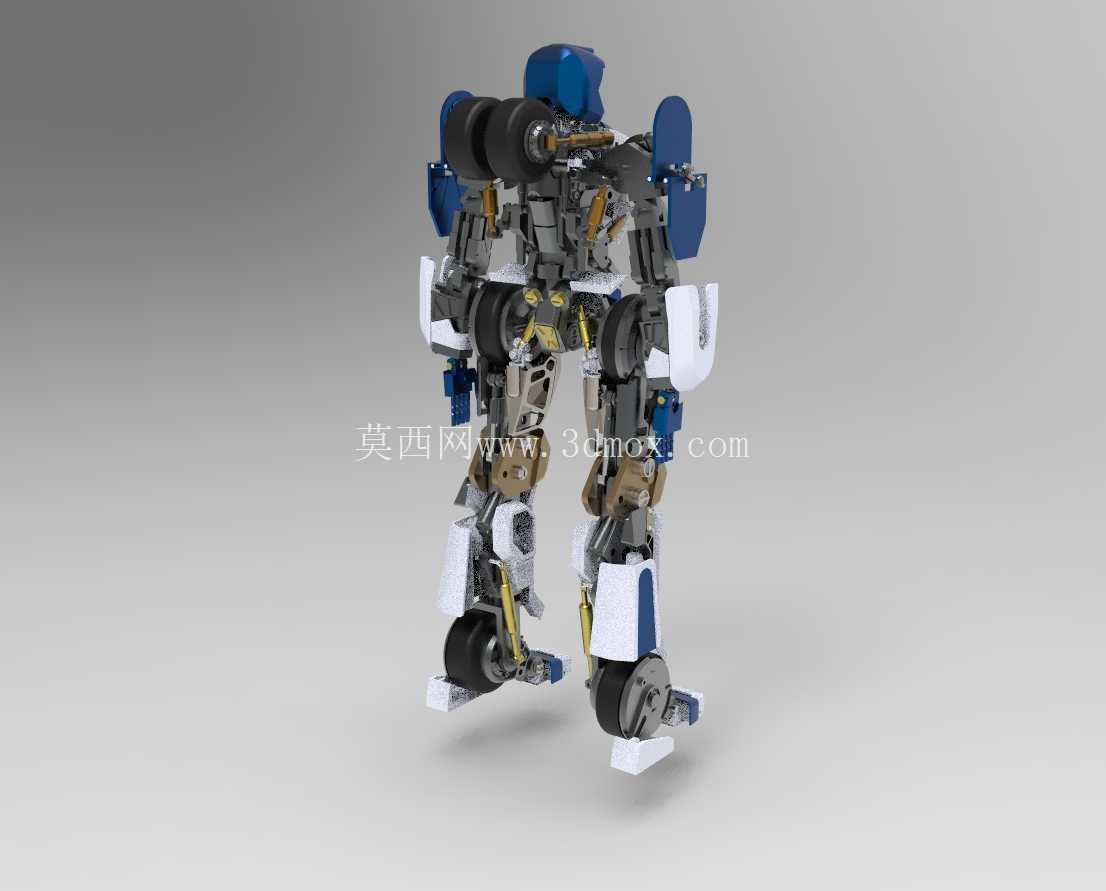

从外形尺寸的边界来看，整个人形结构直立状态下的高度控制在20厘米级别的常规手办尺寸区间，肩宽约为高度的四分之一，厚度约为高度的五分之一，所有外凸的装甲部件都做了圆角过渡处理，没有尖锐的凸起结构，既符合玩具类产品的安全设计要求，也能减少3D打印过程中支撑结构的使用量，降低后期打磨处理的工作量。外壳的拼接缝全部设置在造型的分区线上，比如蓝白装甲的分界处、灰色骨架与外甲的衔接位置，装配完成后拼接缝不会破坏整体造型的完整性，不需要额外做补缝处理就能达到不错的展示效果。

在实际应用场景上，这套结构既可以作为3D打印爱好者的自制手办原型，通过FDM或者光固化打印完成实体制作，也可以作为结构设计从业者练习多关节铰接结构设计的参考案例，尤其是在人形机器人的重心分配、关节限位、运动干涉检查等方面，能提供非常具象的参考思路。设计过程中对所有活动部件都做了运动仿真验证，在全关节活动范围内，没有出现部件碰撞、干涉的问题，每一处连接桩的尺寸都预留了0.2毫米的装配公差，适配常规3D打印的精度误差，打印完成后不需要做大量的打磨修配就能完成装配。内部骨架的连接部位全部采用了统一规格的卡扣接口，若后续需要调整造型比例，或者替换不同的装甲部件，只需要更换对应的外甲零件，不需要对整体骨架结构做大幅修改，具备不错的拓展性。比如后续要制作载具形态的变形结构，也可以在现有骨架的基础上增加对应的转动关节，不需要推翻现有设计重新建模。

从结构强度的角度考虑，所有受力部位的壁厚都设置在1.5毫米以上，非受力的装饰性外甲减薄到1毫米，在保证整体结构不易断裂的前提下，尽可能控制整体重量，避免重量过大导致脚踝关节承重过载。关节转轴的直径根据受力大小做了区分，肩部、胯部这些承重较大的关节，转轴直径设置为3毫米，肘部、脚踝这些受力较小的关节，转轴直径设置为2毫米，既保证了关节的结构强度，也不会因为转轴过粗影响造型的美观度。
