这类小型包覆式行走轮,主要面向桌面级玩具载具、小型科教模型、微型移动实验平台的行走端配套使用,在消费级玩具生产、学生科创项目开发、小型演示装置搭建场景中有着很高的适配性。日常选型时,很多开发者容易忽略轮组的安装边界与实际工况匹配度,导致后期装配出现轴孔过松、轮体蹭到车体侧板、胎面摩擦力不足打滑等问题,这款轮组的尺寸设定刚好覆盖了多数小型移动载体的安装需求。从结构设计来看,轮体采用硬质轮毂加软质胎面的双层复合结构,轮毂部分做了五辐式镂空造型,一方面能减少塑胶原料的用量,降低单件生产的材料成本,另一方面镂空结构可以平衡轮体周向的重量分布,减少小型轮组高速转动时的偏摆震动,轮毂中心的轴孔做了直孔设计,没有额外的卡位凸台,适配市面上常见的2mm直径硬轴、D型轴安装,装配时可以根据实际轴长调整轮体的安装位置,不需要额外对轮毂进行二次切削加工。

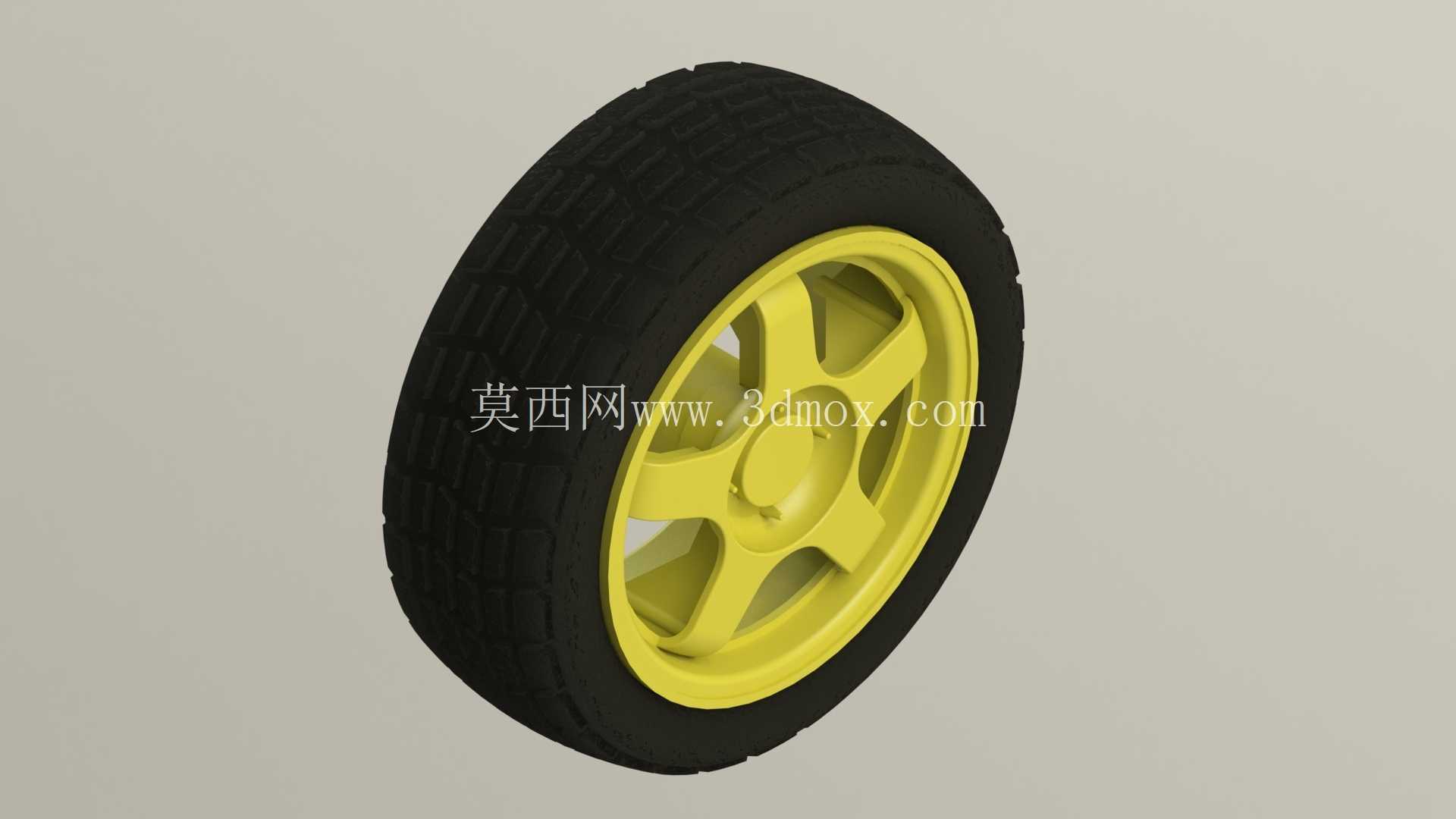

胎面部分采用带细密防滑纹路的软质橡胶材质,包覆在轮毂外缘,无胎面状态下轮体直径为68毫米,加上胎面的凸起厚度后整体直径为70毫米,胎面宽度为26毫米,这个宽度设定能保证轮体在平整桌面、PVC板面、短绒地毯等常见玩具运行表面都有足够的接触面积,不会因为接触面过窄出现侧翻问题。轴孔直径设定为5.4毫米,预留了0.4毫米的装配公差,既可以适配标准5毫米直径的金属传动轴,也能在轴面包裹一层薄电工胶带或者加装铜套来消除装配间隙,避免轮体转动时出现径向窜动。
很多新手做小型移动载体设计时,往往只关注轮体的外观造型,忽略了轮体与车架的安装间隙,这款轮组的轮毂背面做了平面沉台设计,安装时沉台面可以紧贴车架侧板或者轴承端面,不需要额外加装垫片来调整间隙,能有效减少装配时的零件数量。胎面的纹路做了浅槽式设计,纹路深度控制在0.8毫米,既可以在光滑表面形成足够的静摩擦力,避免起步或者转向时出现打滑,也不会因为纹路过深容易卡进桌面的细小杂物,增加日常清理的难度。轮毂的辐条做了等角度均匀分布,每根辐条的厚度为2.2毫米,能承受小型玩具载具1.5千克以内的整体重量,不会因为长期承重出现辐条变形、轮体失圆的问题。在实际装配场景中,这类轮组可以直接搭配小型直流减速电机使用,电机轴插入轴孔后,只需要在轮毂侧面加装一枚机米螺丝锁紧,就可以实现动力传递,不需要额外设计联轴器或者轮座结构,能大幅简化小型移动装置的底盘结构设计。针对科教实验场景,这款轮组的尺寸参数规整,也可以用来做摩擦力测试、轮组转动惯量测算等基础力学实验的配套零件,硬质轮毂的平面基准度高,安装后可以保证轮体的端面跳动量控制在0.2毫米以内,不会因为轮体本身的精度问题影响实验数据的准确性。

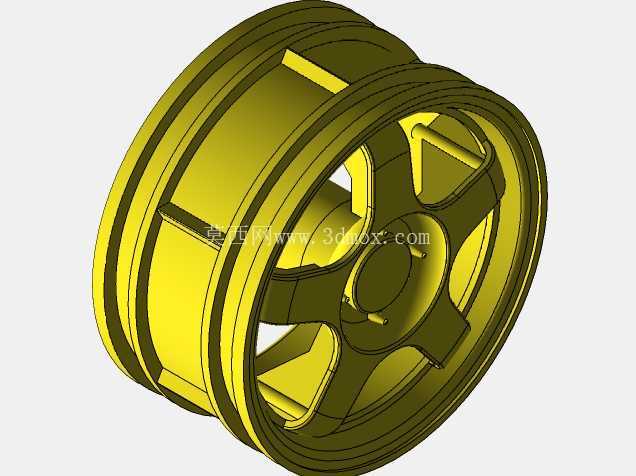

很多玩具生产厂家在做1:18到1:24比例的仿真玩具车时,也会选用这类尺寸的轮组,胎面的比例和真实汽车轮胎的纹路比例接近,轮毂的五辐造型也符合多数民用轿车的轮毂外观特征,不需要额外开模修改外观就可以直接适配仿真车壳的安装位。在设计这款轮组的三维结构时,轮毂和胎面采用了分离式建模思路,后期如果需要更换不同硬度的胎面材质,或者调整轮毂的辐条造型,只需要修改对应部分的特征参数,不需要重新绘制整个轮体的模型,能大幅缩短衍生型号的开发周期。轮体的所有棱角位置都做了R0.5的圆角处理,既符合玩具产品的安全设计规范,避免尖锐棱角划伤使用者,也能减少注塑生产时的应力集中问题,降低零件生产时的开裂不良率。针对安装时的定位需求,轮毂中心轴孔的入口处做了15度的导向倒角,装配时轴件可以顺着倒角顺利插入轴孔,不需要反复对准调整,能提升批量装配时的生产效率。胎面和轮毂的配合面做了一圈环形卡槽,装配时胎面卡入卡槽后不会出现相对滑动,即使轮体频繁正反转,也不会出现胎面和轮毂脱开、空转的问题。
