HTD5M带法兰与无法兰同步带轮结构

在轻工自动化输送、小型动力传输、3D打印传动模组、桌面级加工设备的动力传递环节中，HTD5M圆弧齿同步带轮是应用占比极高的传动部件，这类带轮依靠齿形啮合传递扭矩，相比平皮带传动不存在打滑问题，传动比精准，相比齿轮传动又具备缓冲吸振、安装容错率更高的优势，适配中心距可调的紧凑传动布局。本次呈现的两款同节距带轮，分别对应带挡边法兰与无法兰两种结构，覆盖不同安装空间与皮带限位需求的使用场景。

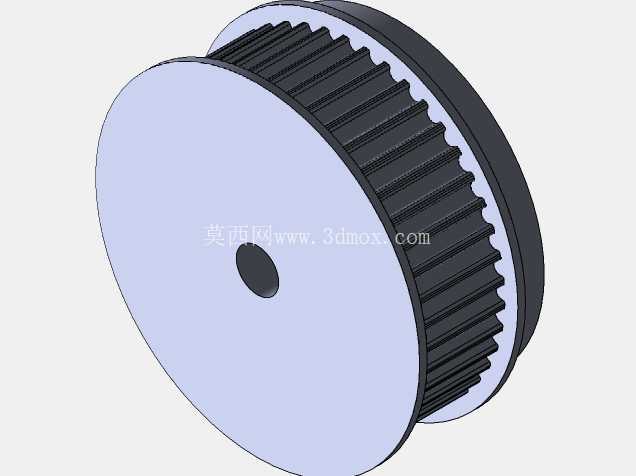

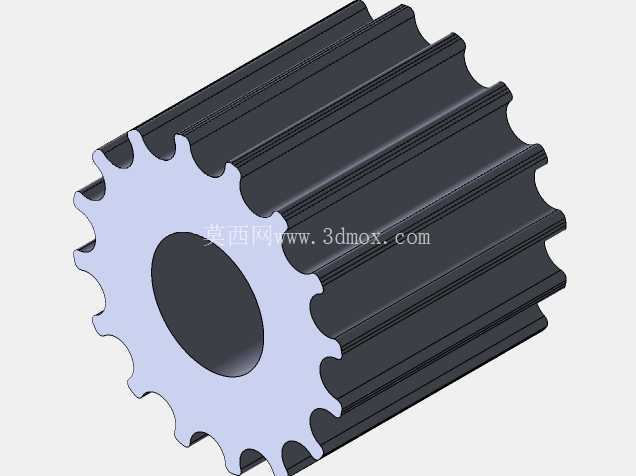

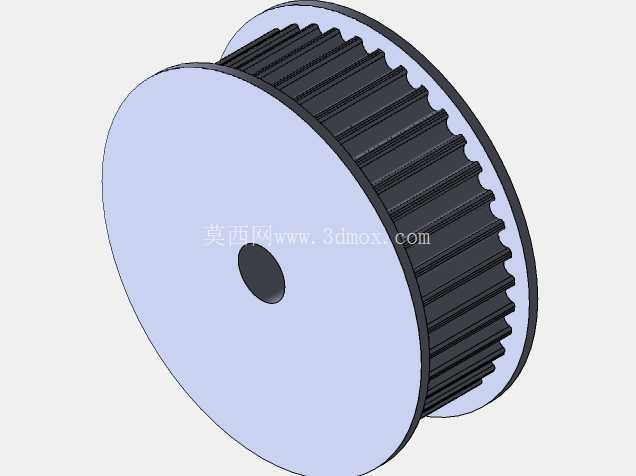

从实际选型逻辑来看，带法兰结构的带轮主要用于传动中心距较长、皮带运行过程中存在侧向偏移风险的工况，比如跨距较大的水平输送线、多轴联动的长行程传动模组，两侧的法兰挡边可以在皮带出现微量跑偏时提供物理限位，避免皮带从带轮齿面滑脱，降低设备运行过程中的传动故障概率；而无法兰结构的带轮则多用于传动中心距较短、两端带轮平行度调校精度较高、安装空间轴向尺寸受限的场景，比如小型伺服电机直连传动、紧凑布局的执行端动力输入，省去法兰结构可以压缩带轮整体轴向占用，给周边的安装支架、锁紧结构留出更多设计余量。

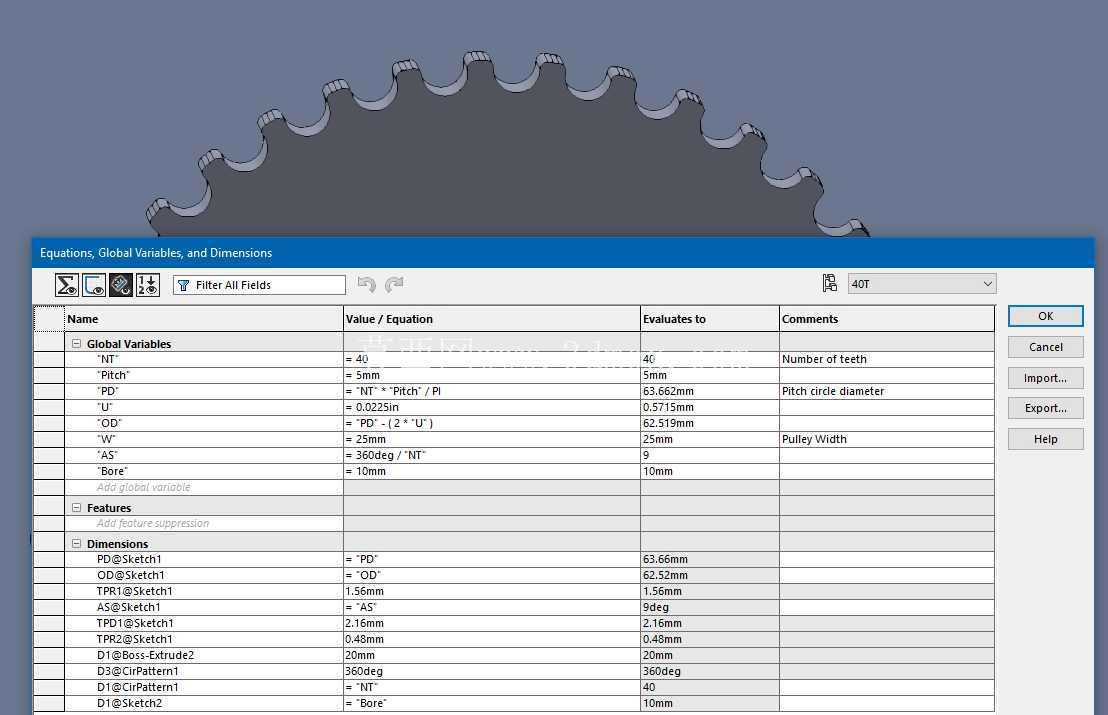

设计过程中，首先严格遵循HTD5M齿形的标准参数，齿距为5mm，齿形采用圆弧过渡结构，相比梯形齿同步带轮，齿根应力集中更小，承载能力更强，高速运转时的啮合噪音更低。建模时特意补全了常规同类模型容易缺失的齿顶与齿根过渡圆角，别小看这几处微小的圆角，实际加工和使用中，圆角可以有效降低皮带齿面的磨损速率，避免齿根处的应力集中导致带轮齿部断裂，同时也能减少啮合过程中的刚性冲击，延长同步带的使用寿命。齿形的渐开与圆弧轮廓完全匹配标准HTD5M皮带的齿槽形状，保证啮合时齿面接触面积最大化，避免局部应力过大啃伤皮带。

从安装边界来看，两款带轮的内孔均采用标准圆孔加键槽的结构，适配常见的电机输出轴、传动轴安装尺寸，键槽尺寸符合通用传动件的配合公差，保证扭矩传递过程中不会出现轴与带轮的相对滑动。带轮的外径、齿厚尺寸严格匹配对应宽度的5M同步带，带法兰款的法兰外径比带轮齿顶圆直径大出合理余量，既能够起到可靠的皮带限位作用，又不会因为法兰直径过大额外增加转动惯量，影响传动系统的动态响应。无法兰款的带轮两端面做了倒角处理，既可以去除加工毛刺，也能在安装皮带时起到导向作用，避免装配过程中刮伤皮带侧边。

实际应用中，这两款带轮可以搭配使用，比如在传动布局的主动端采用带法兰带轮，从动端根据空间情况选择无法兰带轮，在保证皮带运行不跑偏的前提下尽可能压缩整体结构尺寸。建模时对齿面的形位公差做了模拟约束，保证带轮安装到轴上之后，齿面的径向圆跳动、端面圆跳动控制在合理范围内，避免高速运转时出现皮带张紧力周期性波动，导致传动振动和噪音。带轮的轮毂部分厚度经过强度校核，能够承受对应规格下的额定扭矩传递，不会出现轮毂开裂、变形的问题，同时尽可能做了轻量化的结构优化，减少不必要的材料浪费，降低转动惯量对伺服系统响应速度的影响。

在不同的设备场景中，这类带轮的选型还要配合对应的张紧结构，带法兰款因为有侧向限位，对张紧结构的安装精度要求可以适当放宽，适合现场调试条件有限的设备组装场景；无法兰款则要求安装时严格保证两带轮的平行度，皮带的张紧力调整到合适区间，避免运行过程中皮带侧向滑脱。两款带轮的齿面粗糙度模拟了实际机加工的合理范围，既不会因为过于粗糙加速皮带磨损，也不会因为过于光滑导致啮合时出现不必要的滑动。
