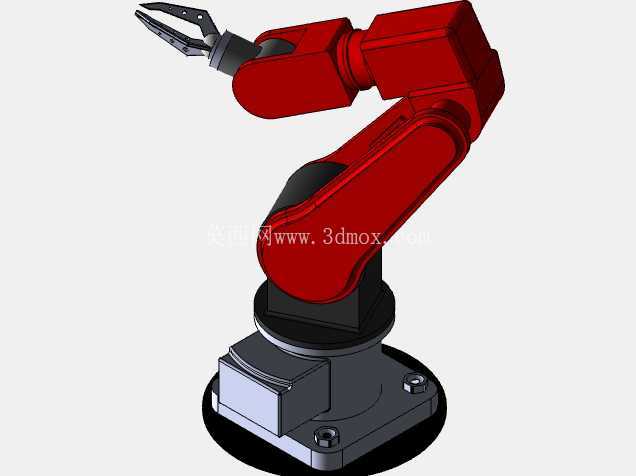

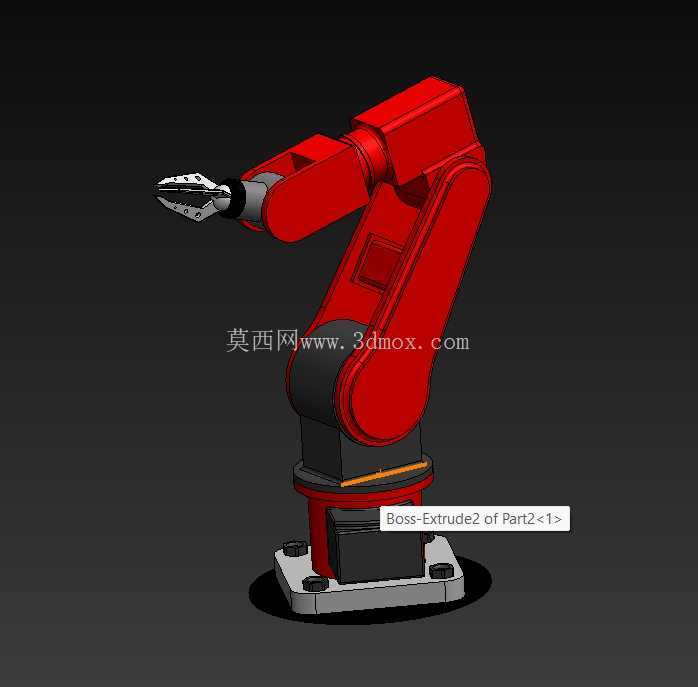

四自由度工业拾取抓取机械臂结构

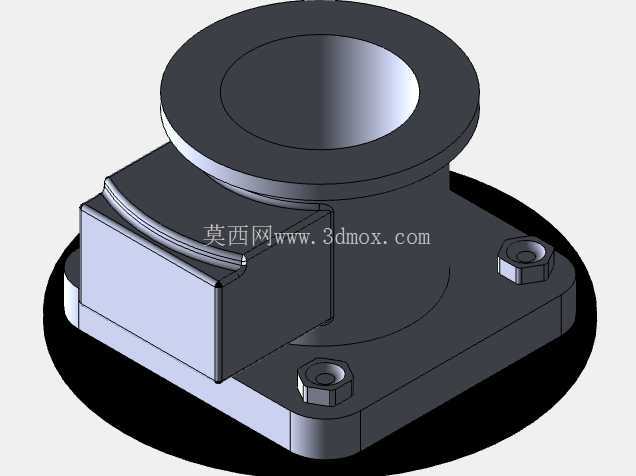

　　这款四自由度关节式执行机构，核心定位是面向小负载工况下的点位搬运与轨迹作业需求，在3C电子装配工位的螺丝上料、成品分拣场景中，可搭配视觉系统完成毫米级定位的零件拾取动作；在教学实训场景中，也可作为运动学算法验证、PLC逻辑联调的实体载体，覆盖从工业现场到教研场景的多维度使用需求。从结构设计逻辑来看，整机采用串联关节布局，底座为固定式安装结构，安装面预留四个沉头固定孔，可直接适配铝型材工作台、钢制机架的标准安装孔位，安装边界控制在极小范围内，不会占用过多工位空间，底座内置回转支承结构，可实现整臂360度水平方向回转，覆盖工位周边环形作业范围。

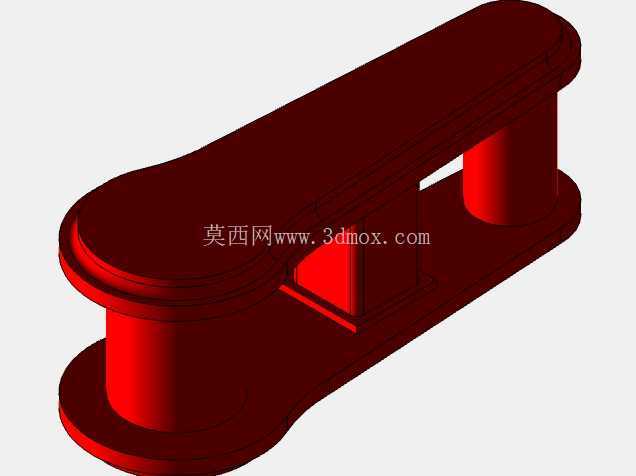

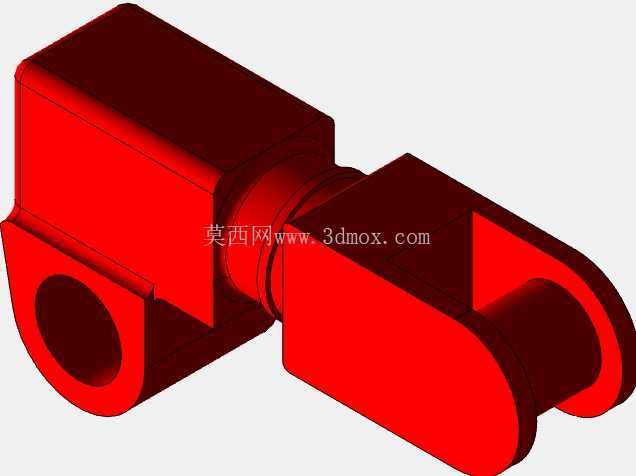

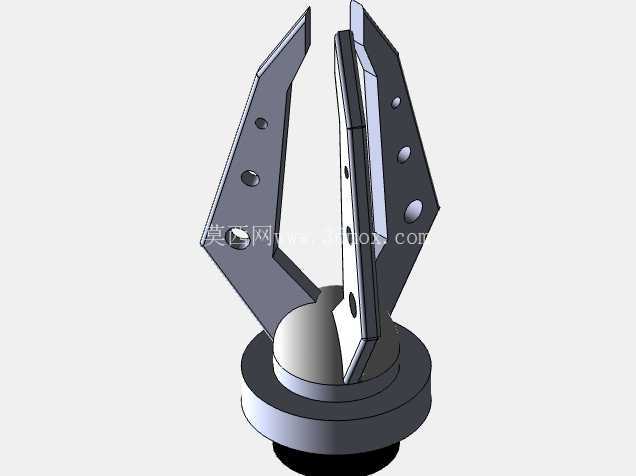

　　大臂与小臂均采用箱型薄壁结构设计，在保证结构刚性的前提下尽可能降低运动部件自重，减少关节驱动端的负载冗余，大臂关节负责俯仰方向的角度调整，小臂关节配合大臂动作实现作业半径内的任意点位到达，腕部关节则负责末端执行器的姿态调整，配合夹爪可实现不同角度下的工件抓取，四个自由度的组合完全覆盖平面内拾取、转移、放置的全流程动作需求，无需额外冗余轴即可完成常规分拣搬运作业。末端执行器采用两指平动夹爪结构，夹指接触面做防滑齿形处理，可适配规则形状的小型五金件、塑料壳体、电子元器件等工件的夹持，夹持力可通过驱动端参数调整，避免夹伤薄壁类工件。

　　整机的走线全部采用内部穿线设计，关节处预留走线槽与拖链安装位，避免运动过程中线缆与外部结构产生剐蹭磨损，提升长期运行的可靠性。关节处的限位结构做了硬限位与软限位双重设计，硬限位采用机械挡块结构，防止软件失控状态下关节超程造成结构损坏，软限位则可通过控制系统自定义角度范围，适配不同工位的作业边界需求。从安装适配性来看，底座安装孔位采用通用标准间距，无需额外制作过渡连接板即可直接固定在常规工业工作台面上，整机作业半径可覆盖以底座中心为圆心的常规工位范围，末端最大负载可满足多数小零件搬运的需求，运动重复定位精度可适配多数轻工业装配、分拣场景的精度要求。

　　在结构细节处理上，各关节的配合面均做了止口定位设计，装配时可快速保证同轴度要求，降低装配调试的难度，外壳部分采用分体式拼接结构，后期维护时可单独拆卸对应关节的盖板，无需整臂拆解即可完成驱动部件、传动部件的检修更换。夹爪部分采用快换接口设计，可根据实际作业需求更换吸盘、异形夹指等不同末端执行器，拓展设备的适用场景，比如更换真空吸盘后可拾取平整表面的薄片类工件，更换异形夹指后可夹持不规则形状的零件。在实际产线应用中，这类小型四自由度机械臂常搭配皮带输送机使用，完成输送线上工件的分拣、摆盘、上下料动作，相比人工操作可长时间保持稳定的作业精度与效率，也可集成在小型自动化工作站内，作为单工位的执行单元完成固定工序的重复动作。设计过程中针对各关节的受力情况做了针对性的刚性强化，大臂根部的受力集中区域做了加厚处理，避免长期负载运行出现结构变形，关节转动部位的密封结构可阻挡车间内的粉尘、切削液进入关节内部，适配多数工业车间的使用环境，无需额外加装防护外罩即可稳定运行。
