NEMA17行星齿轮箱配套L型合金钢安装支架

在小型自动化传动机构的搭建过程中，步进电机搭配行星齿轮箱的组合十分常见，这类组合能在紧凑空间内输出更大扭矩，满足3D打印机、小型数控雕刻机、桌面级机械臂、自动化送料模组等设备的传动需求，但电机与齿轮箱的组合如果没有可靠的安装固定结构，运行过程中很容易出现传动偏心、振动异响、输出轴受力偏移等问题，直接影响整套传动系统的精度与使用寿命。这款配套NEMA17规格行星齿轮箱的L型安装支架，就是针对这类传动组合的固定需求设计的承载结构。

从实际使用场景来看，这类支架主要承担两个核心作用：一是为NEMA17电机搭配的行星齿轮箱提供刚性安装基准，保证齿轮箱输出轴与后续传动机构的同轴度，避免径向力直接作用在齿轮箱输出轴承上；二是通过底部的可调安装结构，适配不同安装面的固定需求，给传动组件的位置微调留出空间。很多做小型自动化设备改装、桌面级CNC搭建的工程师都遇到过电机固定不稳的问题，普通的平板支架只能固定电机本体，带行星齿轮箱的电机前端重量更大，长时间运行后支架容易变形，导致齿轮啮合间隙变大，传动精度下降，这款L型结构的支架通过垂直折弯的结构把受力分散到两个安装面，配合折弯处的加强筋设计，能有效承载齿轮箱与电机的整体重量，抑制运行时的共振。

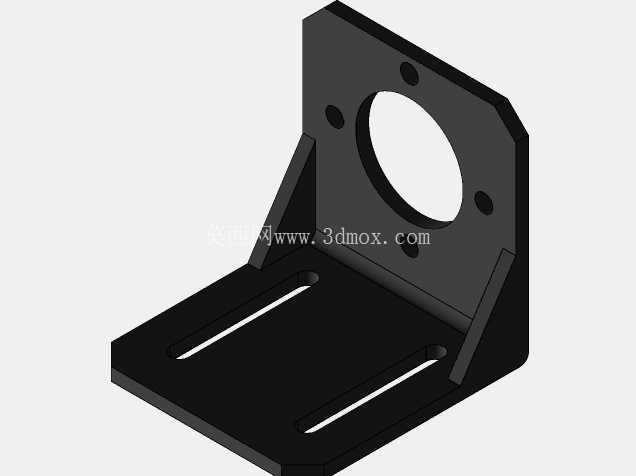

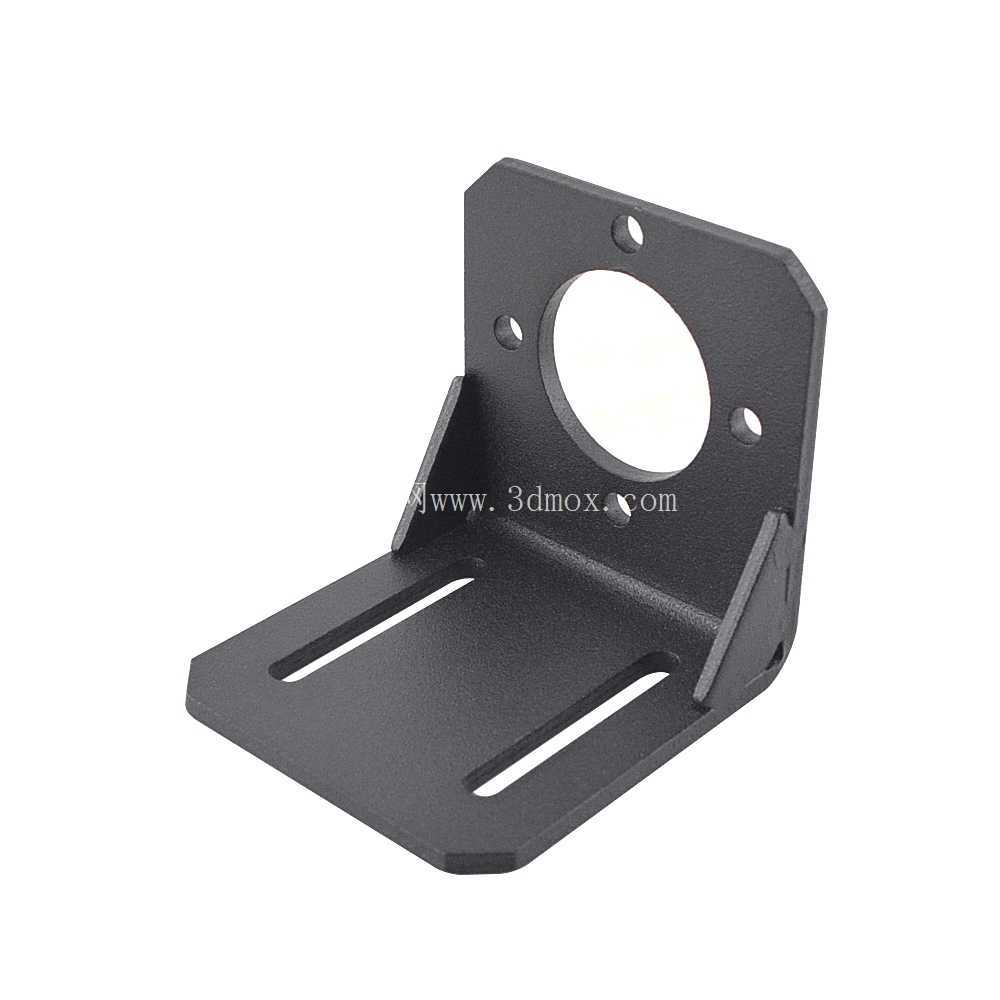

从结构设计细节来看，支架垂直安装面的中心开有适配NEMA17行星齿轮箱定位止口的圆形通孔，通孔周围均匀分布四个安装螺孔，孔位完全匹配NEMA17标准安装尺寸，不需要额外打孔适配就能直接固定齿轮箱法兰，安装时只要把齿轮箱的定位止口卡入中心孔，再用螺丝锁紧四个安装孔，就能保证齿轮箱与支架的垂直安装精度，避免安装偏斜导致的输出轴跳动。垂直面的边角做了切角处理，不是直角结构，这样设计一方面是避免安装时尖锐边角划伤操作人员，另一方面也能在紧凑安装空间内避开周边的线束、传感器等零部件，减少安装干涉。

支架的水平安装面开有两条平行的长条形腰型孔，这是设计里很实用的细节：腰型孔的长度方向预留了足够的调节余量，安装时不需要提前把安装孔位打得完全精准，可以沿着腰型孔方向前后调整整套电机齿轮箱组件的位置，方便调整同步带传动的张紧度，或是调整齿轮齿条啮合的间隙，对于需要反复调试传动精度的小型设备来说，这种可调结构能大幅减少装配调试的工作量。水平安装面的边缘同样做了倒角处理，去除冲压或切割产生的毛刺，避免安装时割伤线材或是操作人员。

在折弯处的两侧，设计有三角形的加强筋结构，这部分结构是提升支架整体刚性的关键：普通无加强筋的L型支架在承受电机与齿轮箱的重量、尤其是电机启停时的冲击载荷时，折弯处很容易出现微小变形，长期使用后变形累积会导致电机轴倾斜，传动误差变大。两侧的三角形加强筋直接连接垂直安装面与水平安装面，把折弯处的受力分散到两个平面上，大幅提升了支架的抗扭、抗弯能力，即使电机频繁正反转、启停冲击较大，支架也能保持安装基准的稳定性。

从安装边界来看，这款支架的整体尺寸完全适配NEMA17规格的行星齿轮箱与配套42步进电机的组合，垂直安装面的高度刚好覆盖齿轮箱法兰的安装区域，不会突出到电机尾部影响散热，也不会因为尺寸过小导致固定强度不足；水平安装面的宽度足够支撑整套传动组件，腰型孔的间距适配市面上多数小型铝型材、安装底板的孔位标准，不管是安装在2020铝型材框架上，还是固定在亚克力、钢板材质的设备底板上，都能找到合适的固定位置。材质选用合金钢，相比普通铝合金支架有更高的强度与抗变形能力，表面做了发黑处理，有一定的防锈能力，适合在车间、实验室等不同环境下长期使用。

在实际选型使用时，需要注意确认配套行星齿轮箱的法兰尺寸是否符合NEMA17标准，止口直径与安装孔位是否与支架垂直面的孔位匹配，安装时先把齿轮箱固定在支架垂直面上，再通过水平腰型孔把支架固定在设备基座上，调整好位置后再彻底锁紧固定螺丝，避免安装时强行拉扯导致支架受力变形。这类支架的应用场景不局限于电机齿轮箱的固定，在一些需要直角安装的小型传感器、传动模组的固定场景中，只要安装孔位匹配，也可以作为通用直角安装支架使用，灵活适配不同的小型机构安装需求。
