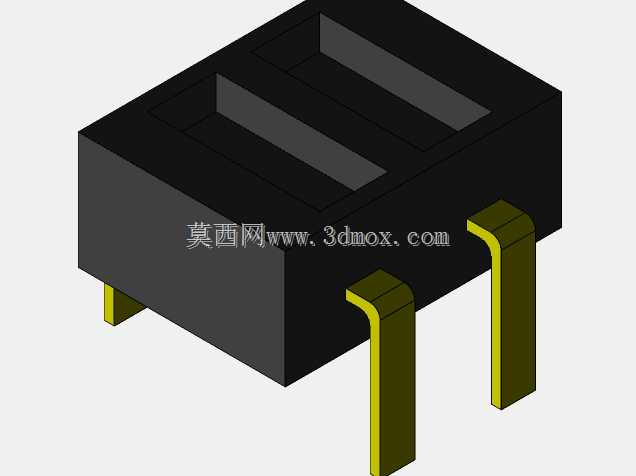

在自动化产线的位置检测、消费电子的开合状态识别、办公设备的纸张到位判定这类场景里,反射式光电中断器是非常常用的非接触式检测元件,不需要和被测物件产生机械接触,就能靠红外光的反射信号变化判定物件是否到达检测位,相比接触式的微动开关,没有机械磨损带来的寿命问题,响应速度也能满足毫秒级的检测需求,在高速运转的小型设备里适配性很强。这个元件的结构设计首先要考虑光路的隔离效果,黑色的塑封本体采用吸光材质制作,内部的发射管和接收管之间做了隔断槽设计,避免发射端的红外光没有经过被测物反射就直接串到接收端,造成误触发的问题,两个平行的槽位分别对应红外发射芯片和接收芯片的安装位,塑封本体的内腔尺寸刚好匹配芯片的封装规格,装配的时候不需要额外做定位调整,点胶固定后就能保证发射和接收的光轴角度符合设计要求。
引脚部分采用弯脚设计,引脚的弯折半径和伸出长度都按照贴片焊接的工艺要求做了限定,弯折处没有应力集中的直角结构,避免波峰焊或者回流焊过程中因为热胀冷缩出现引脚断裂的问题,三个引脚分别对应电源输入、信号输出和接地端,引脚的间距符合常规2.54mm间距的PCB焊盘设计,不需要在PCB上做特殊的异形焊盘,直接适配通用的贴片焊接工艺,安装的时候元件底部和PCB板面的间隙控制在0.2mm左右,既能保证焊接的时候焊锡不会爬到元件本体上造成污染,也能避免间隙过大导致焊接后元件歪斜。
从安装边界来看,这个元件的整体外形是方正的块状结构,没有向外突出的异形结构,在PCB布局的时候,元件周围只需要预留1mm的安全间隙就可以满足装配要求,检测面的上方不能有遮挡光路的结构件,被测物经过检测面的时候,和检测面的距离保持在1-5mm的区间内就能保证检测的可靠性,距离过远会导致反射的光强不足,接收端无法识别信号,距离过近则容易在设备运行过程中出现元件和被测物刮擦的问题。设计的时候还考虑了不同安装场景的适配性,如果是需要插装焊接的场景,只需要调整引脚的弯折角度就可以适配直插的安装要求,不需要修改本体的模具结构,塑封本体的外壁厚度均匀,注塑生产的时候不会出现缩水、变形的问题,量产的良率能得到有效控制。
在实际选型使用的时候,要注意这个元件的检测是基于红外光反射的原理,对于表面吸光率特别高的黑色被测物,需要适当调整检测距离,或者在程序里调整信号触发的阈值,避免出现漏检的问题,而对于高反光的金属表面,则要注意避免环境杂光的干扰,本体的黑色塑封外壳本身已经做了一定的遮光处理,能阻挡大部分侧面入射的环境光,只要安装的时候保证检测方向正对被测物的经过路径,就能获得稳定的检测信号。这类光电元件在结构设计上不需要做复杂的运动机构,核心的设计要点都集中在光路的可靠性、焊接安装的工艺适配性以及长期使用的稳定性上,引脚的镀层采用可焊性良好的锡铅合金镀层,存储过程中不容易氧化,焊接的时候上锡速度快,不会出现虚焊的问题,本体的塑封材料耐温范围覆盖常规焊接的温度区间,过回流焊的时候不会出现本体融化、变形的问题,能满足批量生产的工艺要求。
