12毫米绿色圆头凸面按压式按钮开关

这类12毫米安装口径的绿色凸面按钮，常见于小型控制盒、手持操作端、通讯测试工装、桌面调试设备以及空间受限的电气面板。它的核心作用不是承载主回路电流，而是向控制系统提供一个明确的人工触发信号：按下时触点状态切换，松开后按内部结构完成复位或保持，从而实现启动、确认、复位、功能切换等操作。绿色在工业现场通常对应启动、允许、正常运行等语义，因此在面板布局中，它往往与红色停止、黄色警示、白色指示等元件形成颜色区分，降低误操作概率。

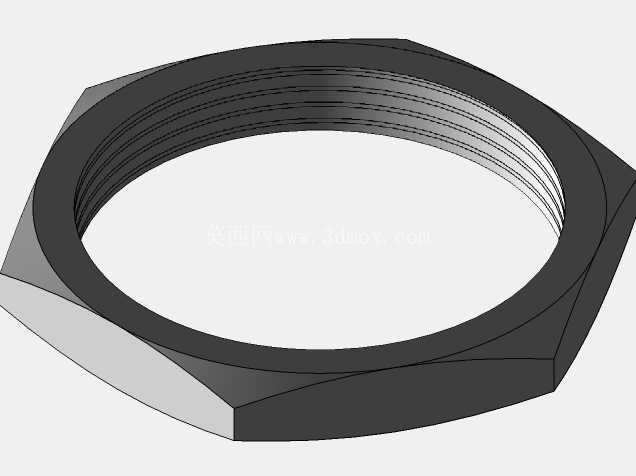

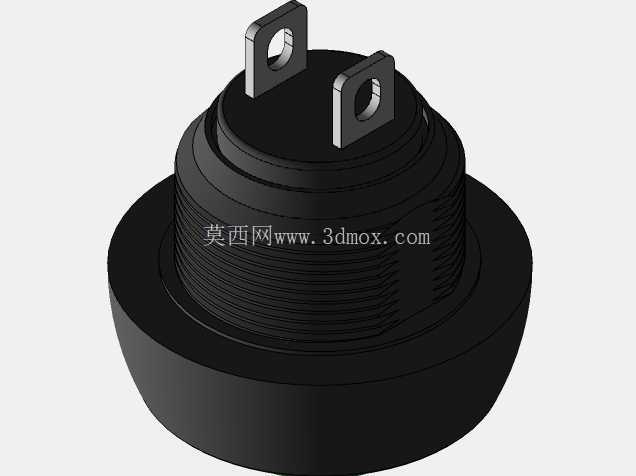

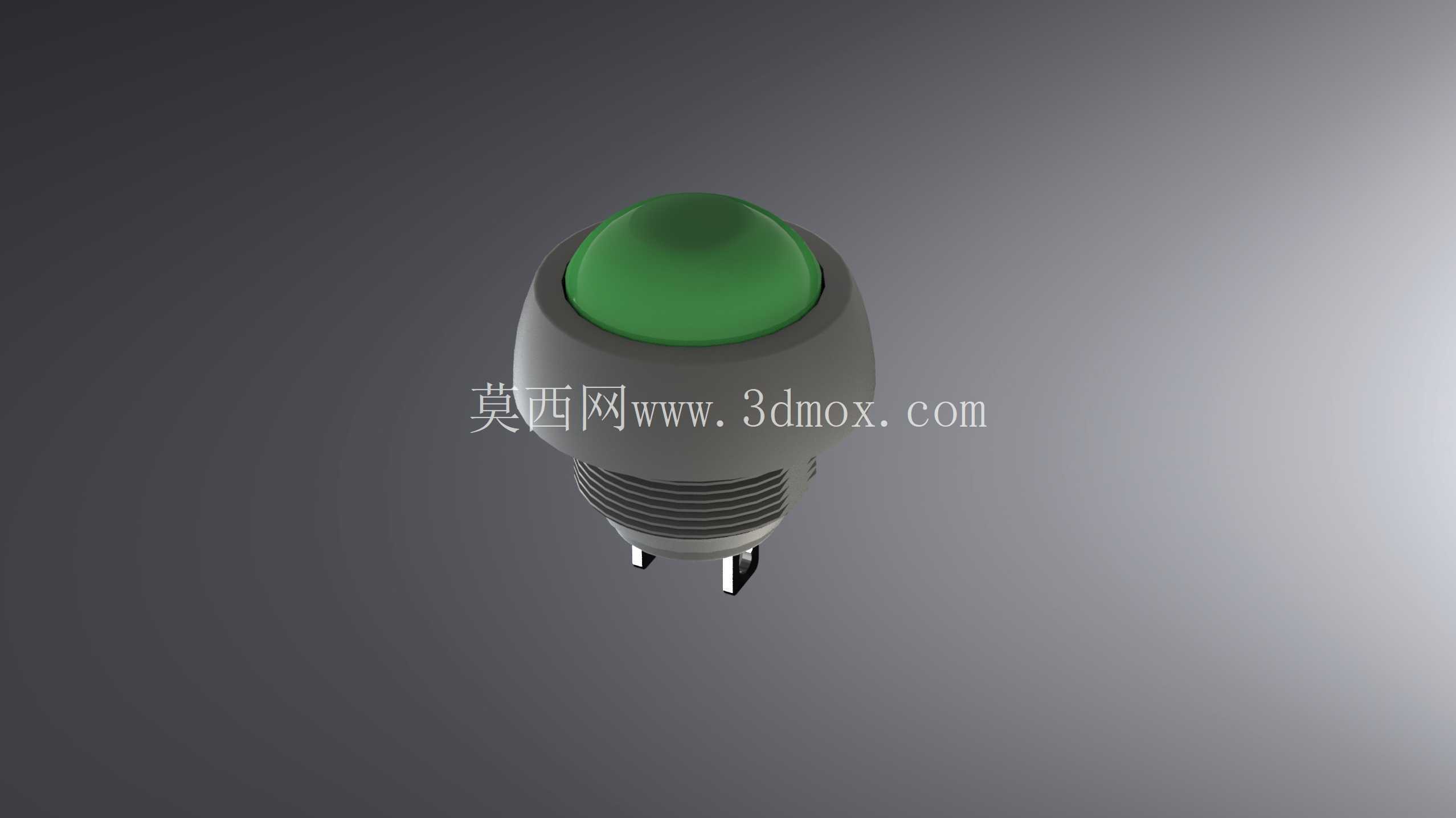

从外形看，按钮头部采用圆弧凸起的绿色按帽，接触面比平面按钮更饱满，手指按压时能够自然贴合指腹。凸面结构在昏暗机柜、密集面板或戴薄手套操作时，也更容易通过触觉定位。按帽下方为黑色基座，基座外侧带有螺纹段和锁紧结构，用于穿过面板开孔后由螺母固定。模型中螺纹区域、台阶过渡、端部插片端子均有体现，结构边界清楚，适合在整机装配中检查按钮与面板、壳体、线束之间的干涉关系。

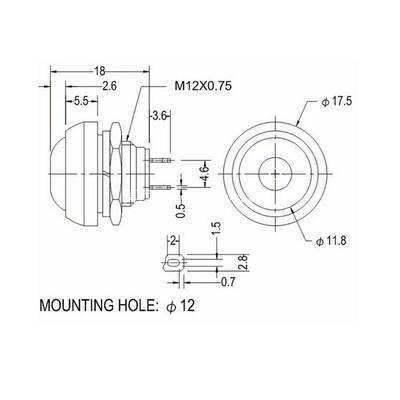

安装边界方面，12毫米口径意味着面板开孔应围绕圆形安装孔设计，孔周需要预留螺母旋紧空间，同时不能与外壳筋位、标签铭牌、相邻按钮发生冲突。按钮轴向由头部、螺纹筒体和尾部端子组成，头部露出面板的高度决定了操作面的视觉层次，尾部插片则向壳体内侧延伸，需要为接线端子、导线弯曲半径和维护插拔留出空间。若设备内部线束较密，尾部不宜贴近PCB板或金属支架；若面板较薄，应核对锁紧螺母的压紧范围，避免长期振动后松动。

建模时可以把该按钮拆分为按帽、密封或装饰过渡段、主体外壳、螺纹安装筒、底部端子几个部分。按帽适合使用旋转特征建立外轮廓，再通过圆角处理边缘；主体外壳可依据圆柱台阶关系构建，螺纹段不必在快速选型模型中完全还原真实牙型，但在需要与螺母、面板垫圈配合时，应保留公称直径、长度和六角或圆螺母占用空间。底部两个插片端子属于电气连接边界，三维布局时应按实际接插件宽度和导线走向建立包络，不能只画成简单薄片，否则后续线束装配容易出现长度不足或端子顶壳的问题。

在设备用途上，这种按钮适合短时信号输入，不适合作为频繁大电流直接通断的主令器件。选型时要结合触点形式、负载类型、防护要求和面板厚度判断；结构设计时则重点关注按压行程、按帽外径、安装螺母尺寸、端子方向以及操作者手指可达性。对于手持设备，按钮头部不宜过高凸出，以防收纳或跌落时误触；对于固定控制柜，按钮应与面板标识保持一致，并在周围留出手指操作间隙。

该三维模型的价值在于把外观比例、安装口径、尾部接线空间和面板配合关系集中呈现出来。结构工程师可以将其直接放入控制面板总成，校核开孔中心距、壳体内部深度和线束走向；电气设计人员可以据此判断端子位置与接线操作空间；装配人员也能通过模型理解螺母锁紧方向和按钮朝向。绿色凸面按帽在视觉上容易识别，黑色基座在浅色或金属面板上对比明确，整体结构紧凑，适合小尺寸人机交互界面使用。
