回旋加速器集成准直器带氦冷真空窗口

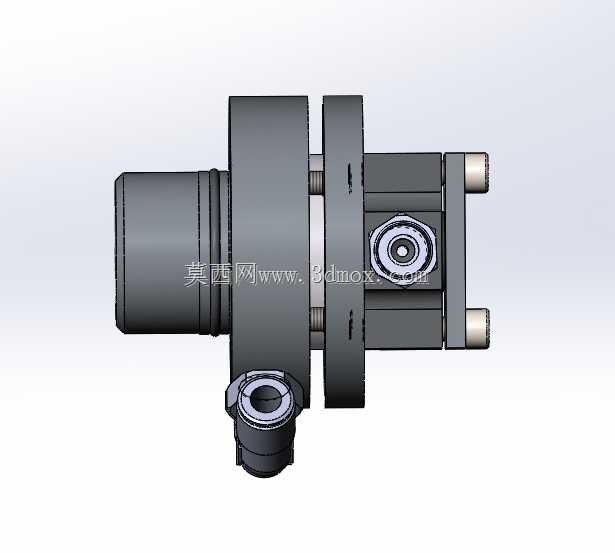

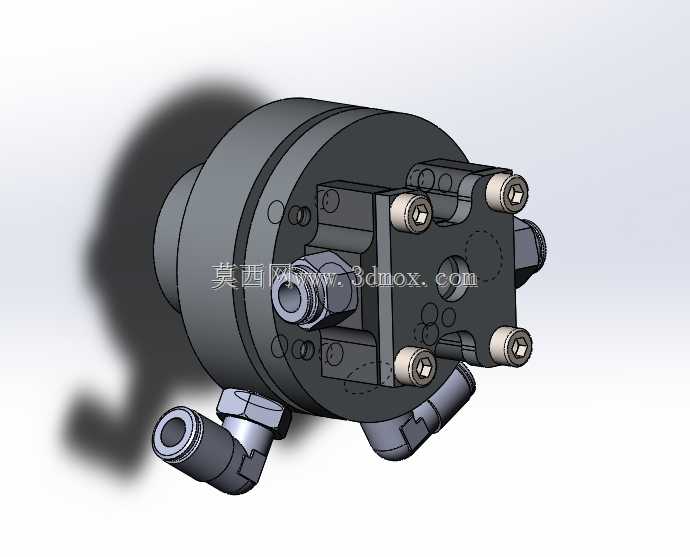

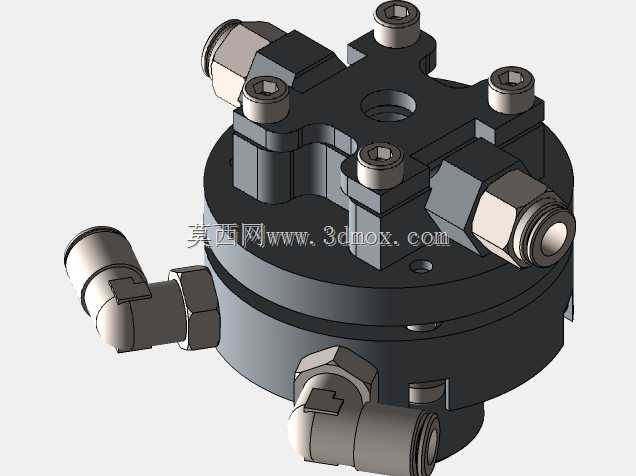

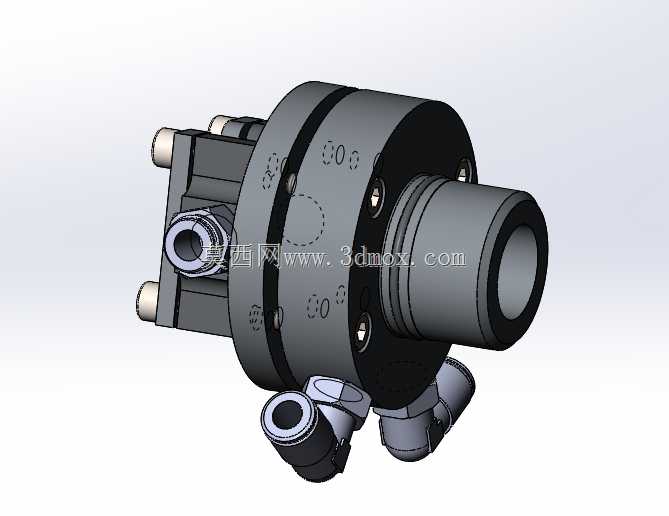

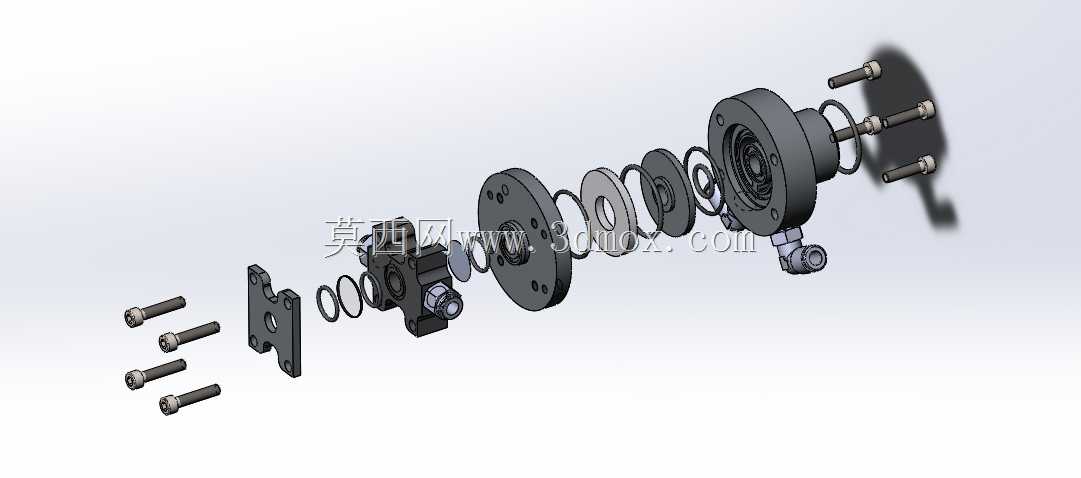

在核物理实验与同位素生产场景中，回旋加速器引出束流的端口衔接部件，直接决定束流传输效率与真空系统稳定性，这款集成式部件正是针对IBA Cyclone 18/9型号回旋加速器的扩展目标端口开发的专用衔接结构。不同于常规独立安装的真空窗口与准直组件，该结构将12mm通径的光束准直器、真空密封窗体、氦气冷却流道完全集成在同一法兰基体上，大幅压缩了束流传输路径上的安装空间，减少了多组件拼接带来的真空泄漏点与束流对准误差。从结构设计逻辑来看，主体采用快接法兰作为安装基准，法兰端面的密封槽、定位销孔完全匹配对应型号回旋加速器端口的安装边界，安装时无需额外加工转接板，可直接对位锁紧，保证准直器光轴与加速器束流引出轴线的同轴度控制在极小公差范围内。集成的12mm光束准直器采用同轴阶梯孔结构，内壁做了低散射处理，可对引出的带电粒子束进行限束整形，剔除边缘散射的杂散粒子，保证到达靶位的束流斑形符合辐照要求。真空窗体部分采用薄型密封结构，在保证真空承压能力的前提下尽可能降低窗体材料对束流的能量损耗，窗体与基体的密封采用金属密封结构，可承受高真空环境下的长期工作负荷，避免橡胶密封件在辐照环境下快速老化失效。考虑到束流穿过窗体时会有部分能量沉积导致窗体升温，结构上集成了氦冷却回路，多个快插式气嘴分布在基体侧方，分别对应冷却介质的进出通路，通入低温氦气时可直接带走窗体与准直器部位的热量，避免局部过热导致的窗体变形、密封失效问题，冷却流道的走向经过优化，不存在流动死区，可保证冷却介质均匀覆盖发热区域。侧方布置的接头除了冷却介质接口外，还预留了真空检测与辅助气路接口，可根据实际使用需求连接真空规、吹扫气路等附属组件，无需在基体上额外打孔改造。整体结构的外形轮廓做了避让设计，所有外接接头的朝向都避开了周边可能存在的束流管线、靶体组件的安装空间，安装后不会与相邻部件产生运动或装配干涉，基体上的刻度标记可辅助安装时的周向角度对位，保证各个接口的朝向符合现场管线排布要求。
