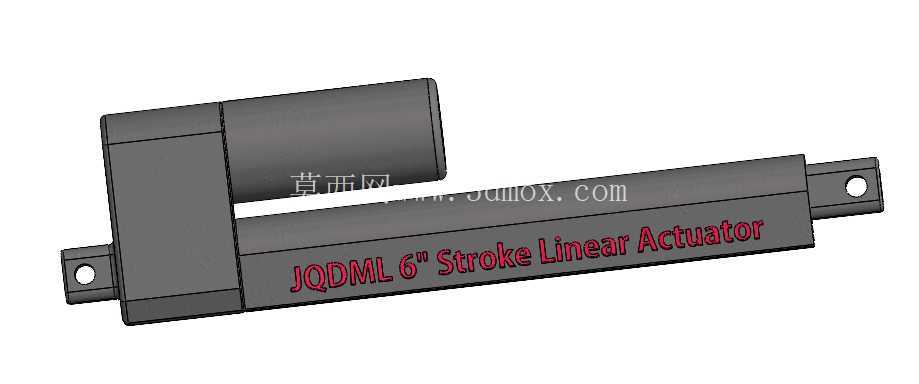

六英寸行程电动线性推杆执行机构

　　在小型自动化改造、民用智能设备改装、户外装备电控升级的场景里，小行程线性执行机构的选型一直是结构工程师绕不开的环节，这款六英寸行程的线性执行器，刚好覆盖了150毫米左右的直线驱动需求，适配多数不需要大推力、短行程往复动作的安装场景。从实际使用场景来看，这类执行器常被用在小型智能家居的开合机构、户外露营装备的电控调节、小型自动化设备的工位推料、医疗康复辅具的姿态调整环节，相比气动推杆不需要配套气源管路，相比液压推杆不存在漏油维护的问题，仅靠直流供电就能实现稳定的直线伸缩动作，对安装空间紧凑、没有配套动力源的场景适配性更强。

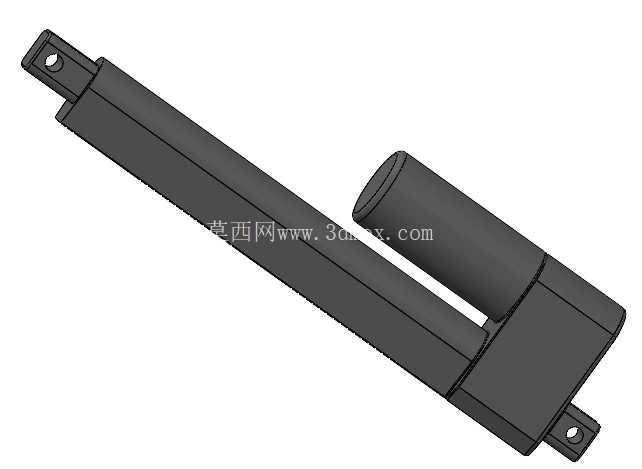

　　从功能特性来看，这款执行器集成了驱动电机、减速齿轮组、传动丝杠、伸缩推杆、安装固定端几个核心部分，电机的旋转动力经过减速箱增扭之后，通过丝杠副将旋转运动转化为推杆的直线伸缩动作，两端的带孔安装耳可以通过销轴直接和设备机架铰接，不需要额外设计复杂的连接转接件，安装时只需要保证两端铰接点的运动同轴度，避免推杆承受径向载荷，就能保证长期运行的稳定性。做三维建模的时候，首先要明确的是安装边界尺寸，这款执行器的主体截面是规则的矩形结构，电机部分垂直布置在推杆主体的侧方，建模时需要先确定收缩状态下的总长度，也就是两端安装孔的中心距，再对应伸出六英寸行程后的总长度，预留足够的运动空间，避免设备运行时推杆和周边结构件发生干涉。

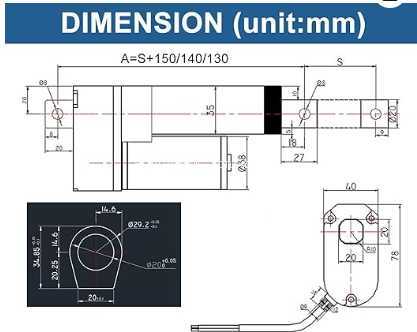

　　设计思路上，这款模型没有做过多的细节冗余，重点还原了实际选型时最关注的几个尺寸要素：主体的截面轮廓、安装耳的孔径与孔位、电机部分的外凸尺寸、伸缩行程的极限位置，这些尺寸都是结构设计时做布局校核的核心参数，不需要拆解内部的齿轮、丝杠细节就能满足整机布局的设计需求。实际选型搭配时，要注意这类小行程执行器的负载是沿推杆轴向的，径向不能承受额外的偏载，如果设备端的运动轨迹存在弧线偏移，要通过铰接结构释放径向力，避免推杆弯曲变形或者丝杠过早磨损。建模过程中可以先绘制推杆的主体拉伸轮廓，再单独做出侧方的电机部分，最后装配两端的安装耳，分别在收缩和伸出两个极限位置做装配配置，方便在整机设计时直接调用，校核不同状态下的空间占用。

　　很多工程师在做小型设备的直线驱动选型时，容易忽略执行器收缩状态的长度，只关注行程参数，导致最终安装时预留的空间不足，这款模型特意把收缩状态的外形做了准确还原，能直接导入装配体里做干涉检查，减少后期改图的工作量。从结构可靠性来看，这类封闭式的线性执行器外壳自带防护能力，能适应多尘或者轻度溅水的使用场景，不需要额外做防尘罩设计，外壳的安装平面也可以作为辅助固定的基准，在有振动的使用场景下，可以通过侧面的安装孔增加辅助固定点，降低铰接点的受力。做运动仿真的时候，可以给推杆添加直线移动副，设定好六英寸的行程限位，模拟设备运行时的动作轨迹，检查周边的走线、其他运动部件会不会和执行器发生碰撞，尤其是电机侧凸的部分，很多布局失误都是没考虑电机的外凸尺寸，导致装配后电机和旁边的结构件顶住，无法达到设计的行程。
