多自由度桌面级轻型夹持机械臂结构

项目分类:工业机器人 发布时间:2026-01-20 ID:1123016
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构
  • 多自由度桌面级轻型夹持机械臂结构

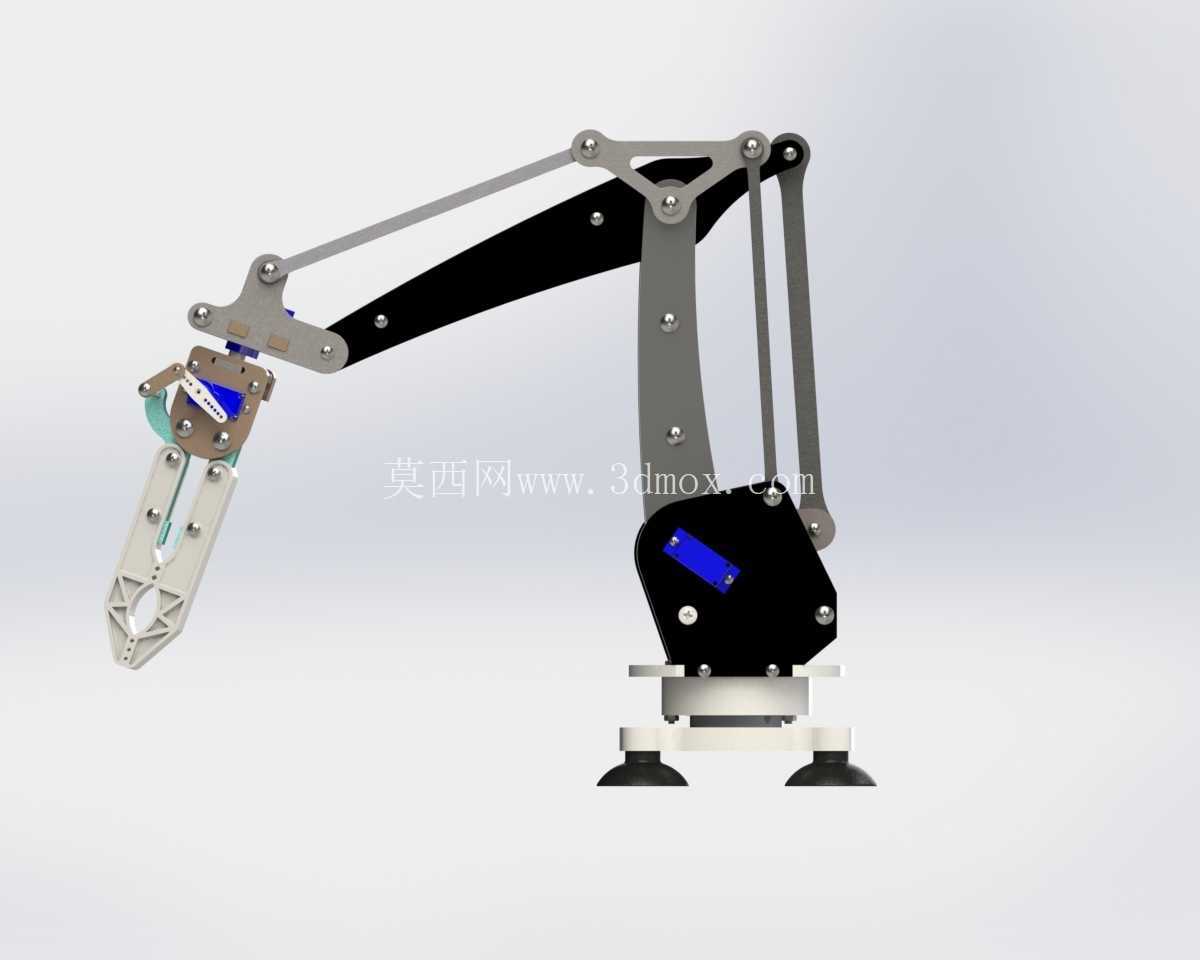

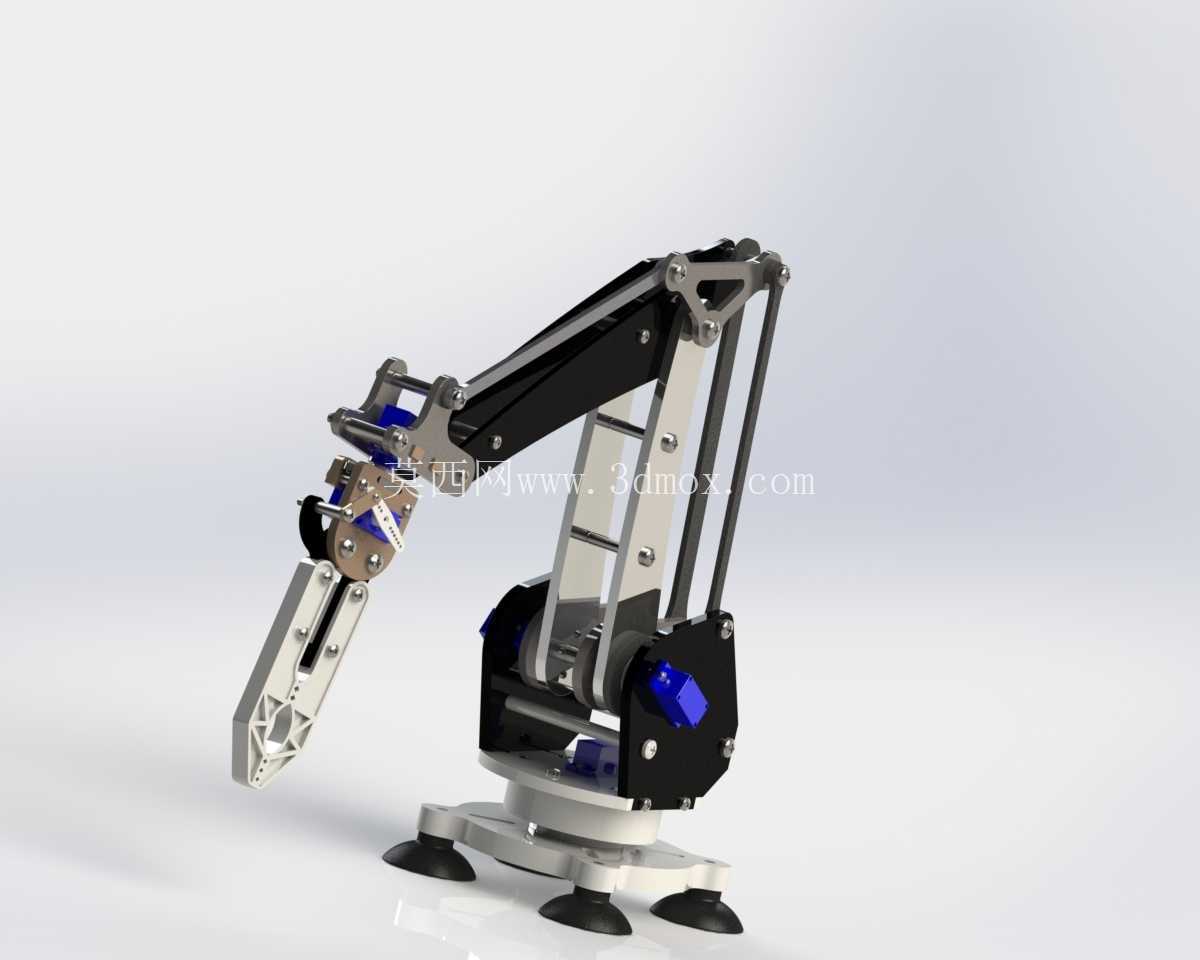

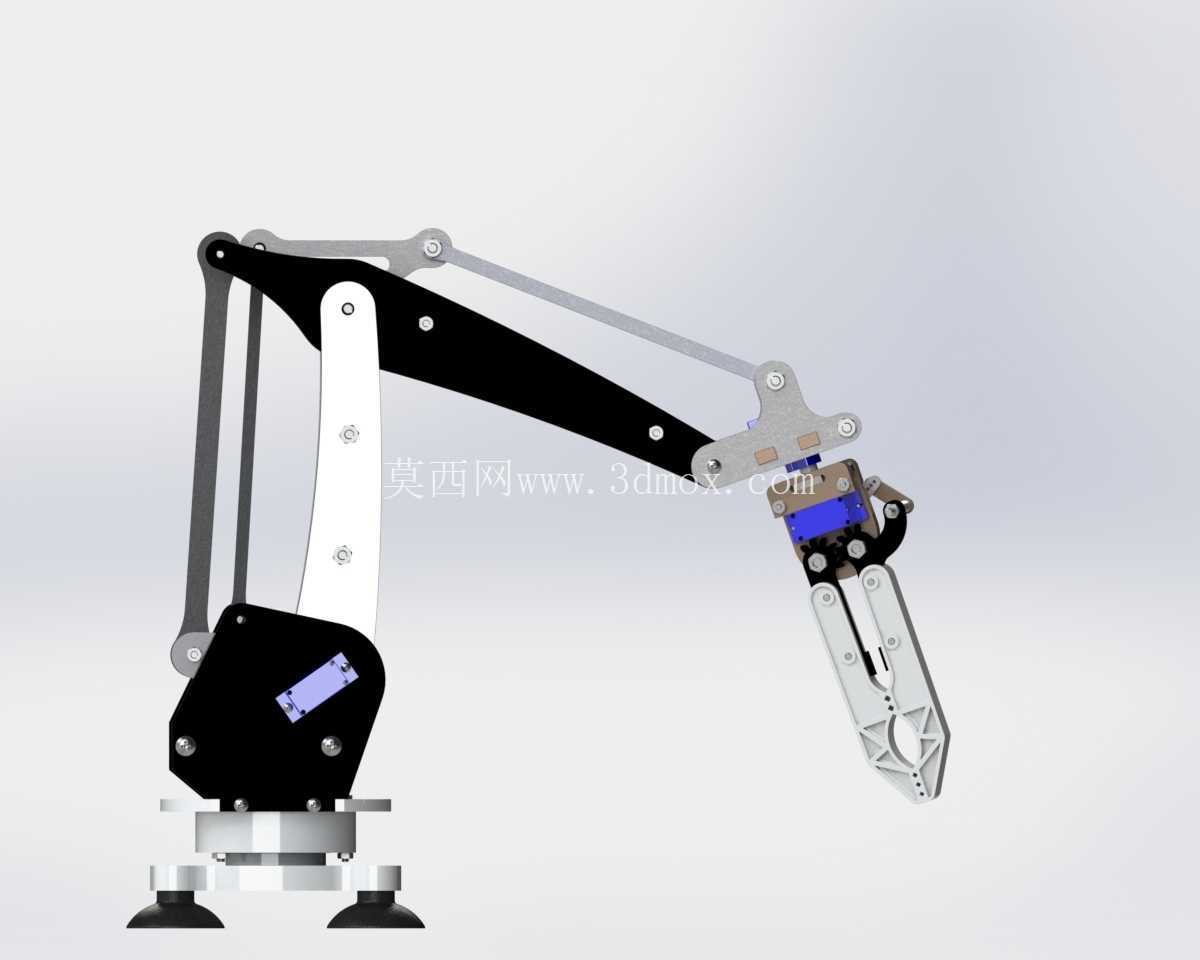

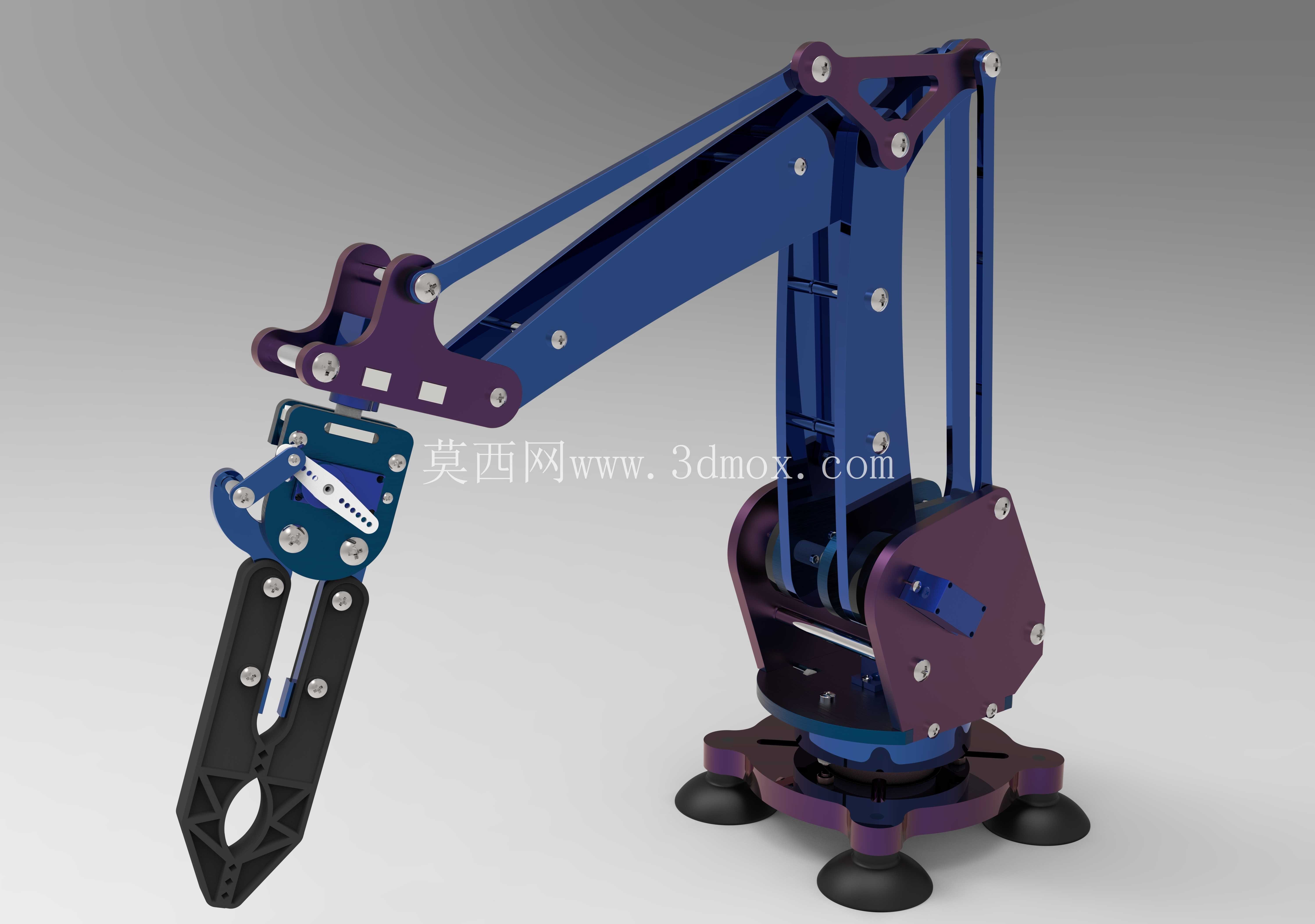

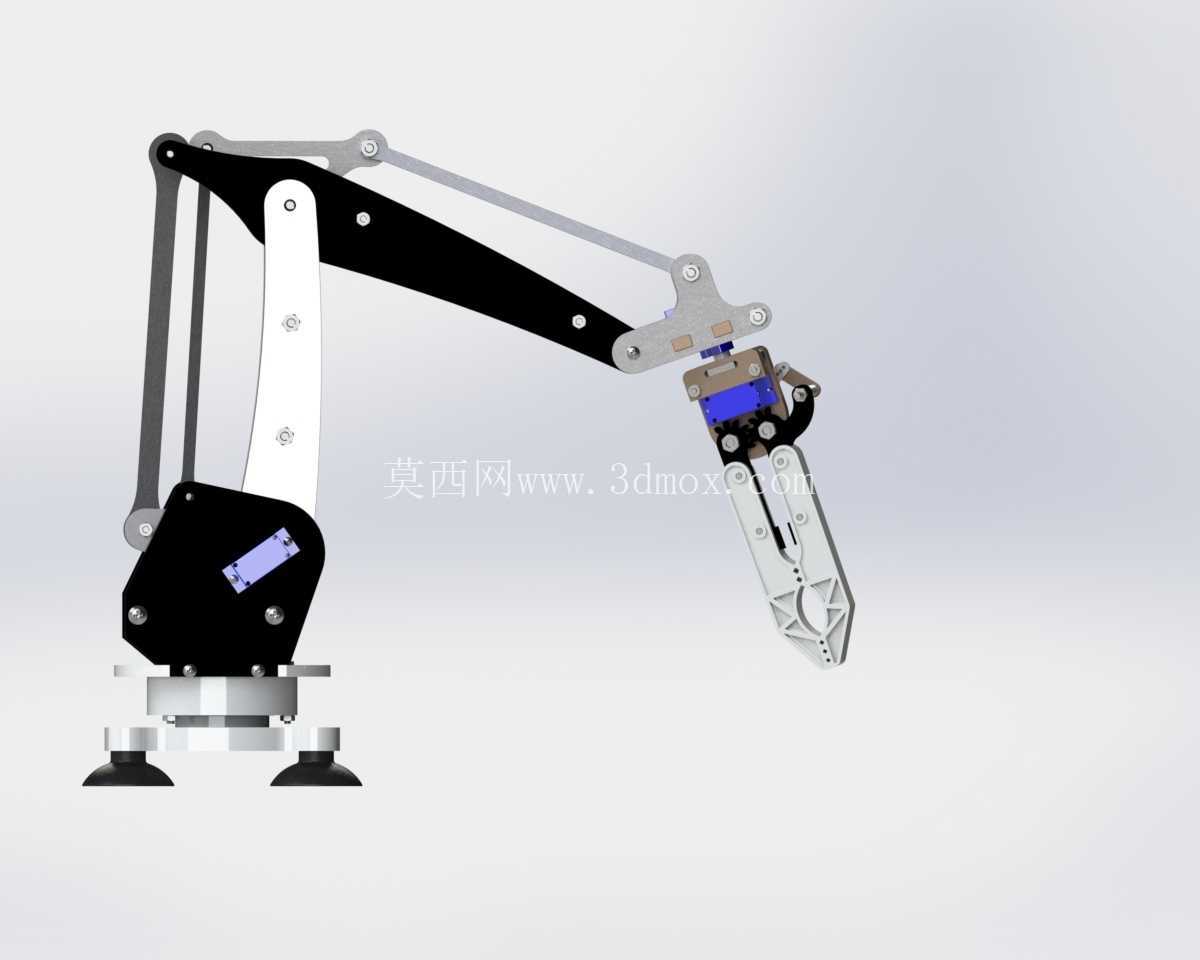

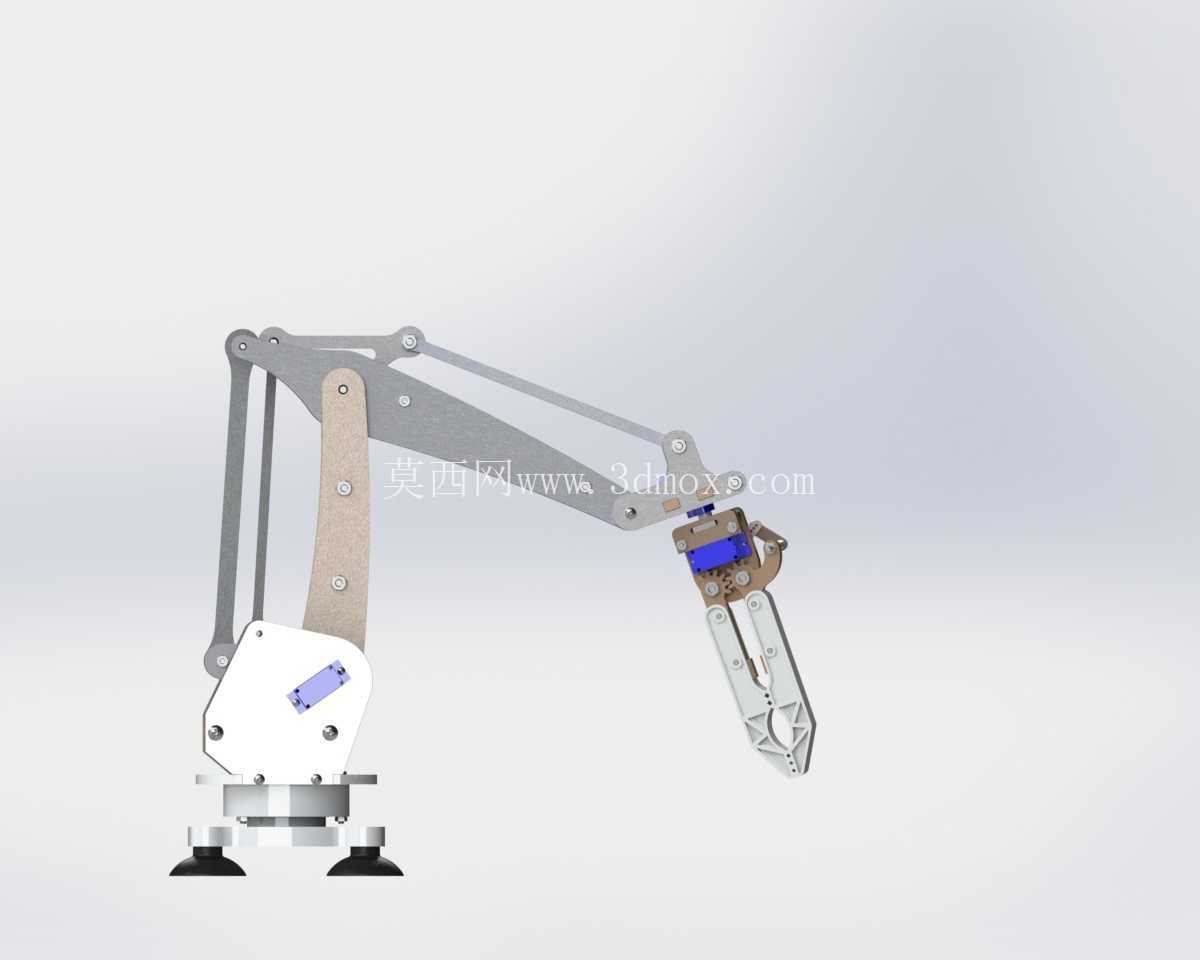

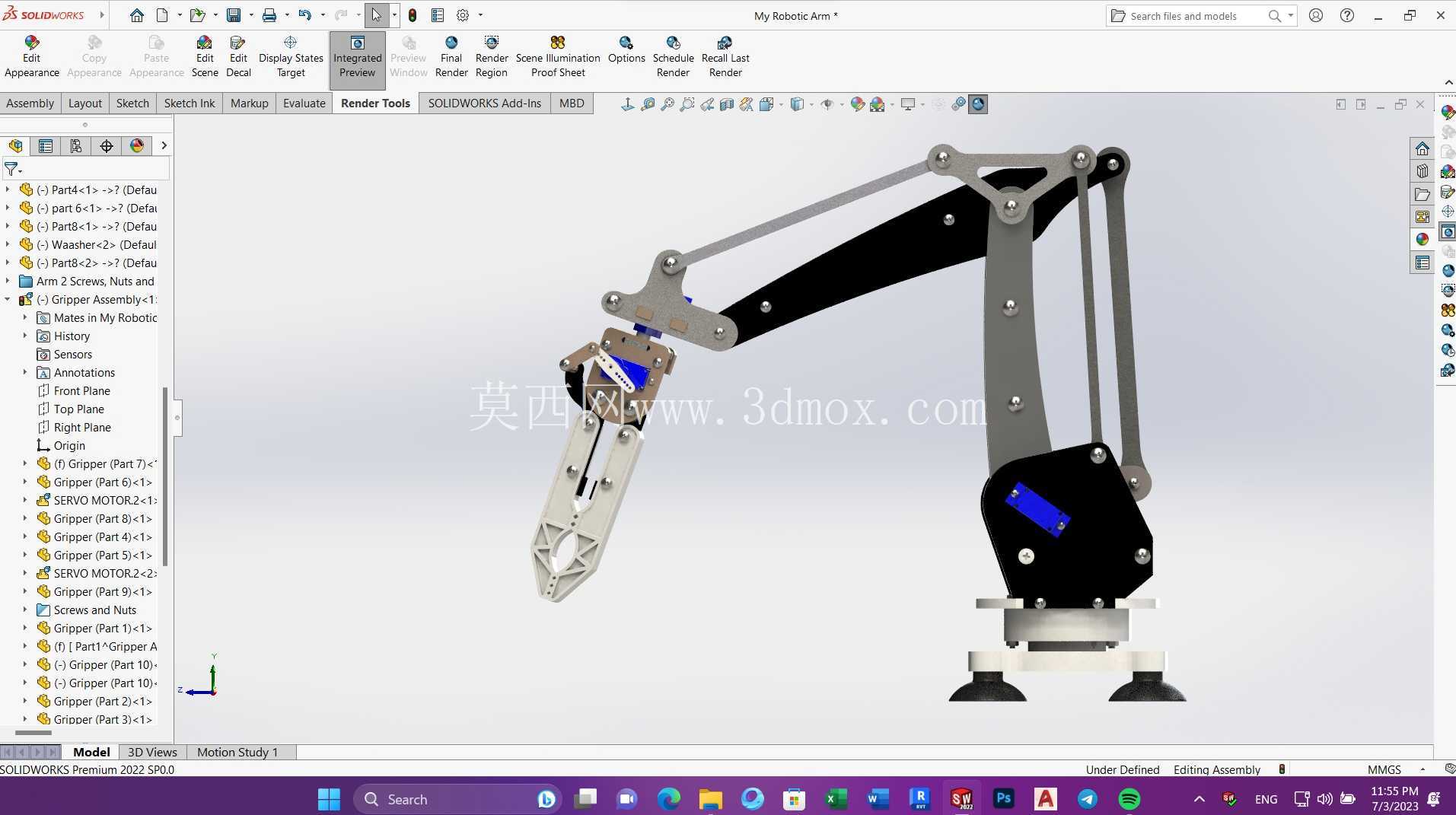

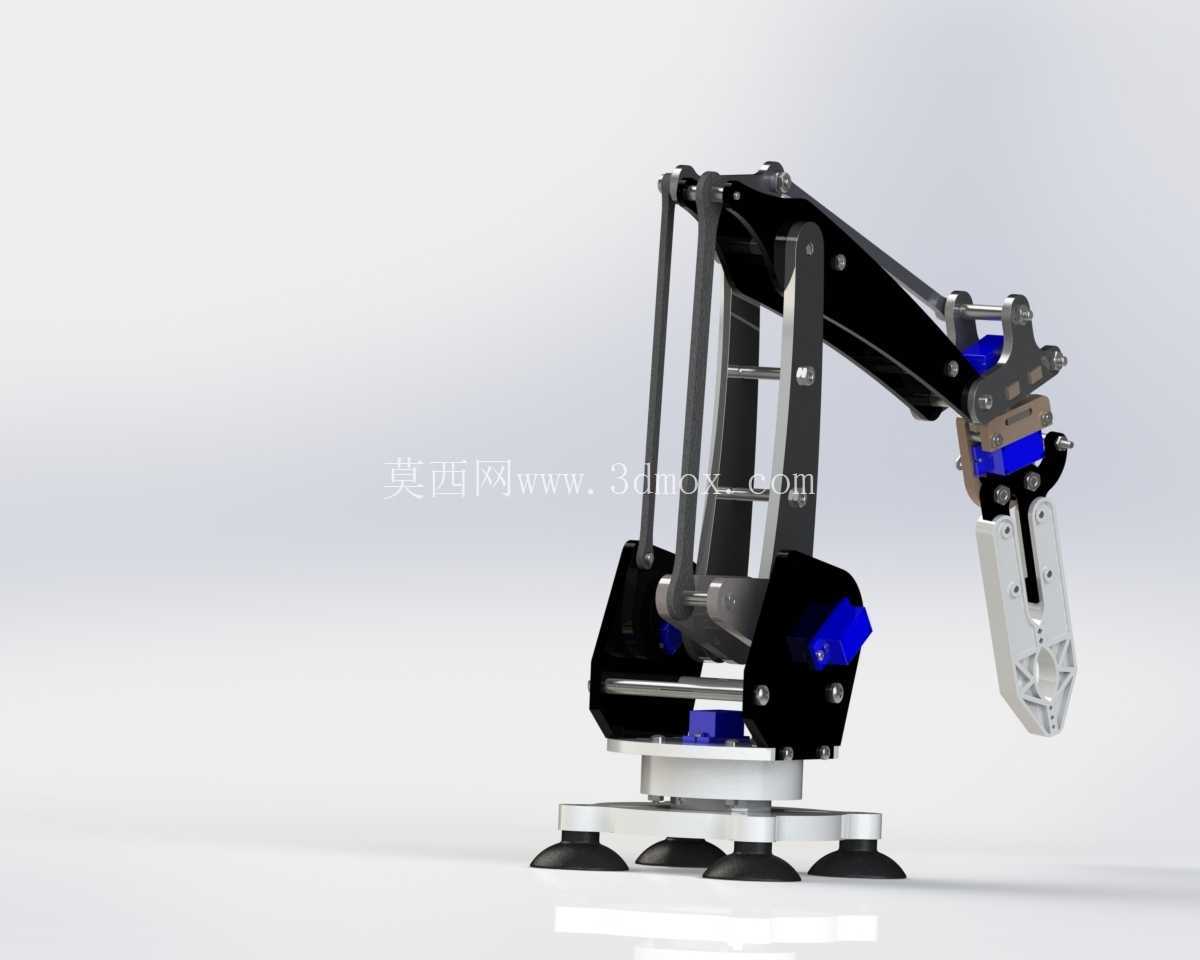

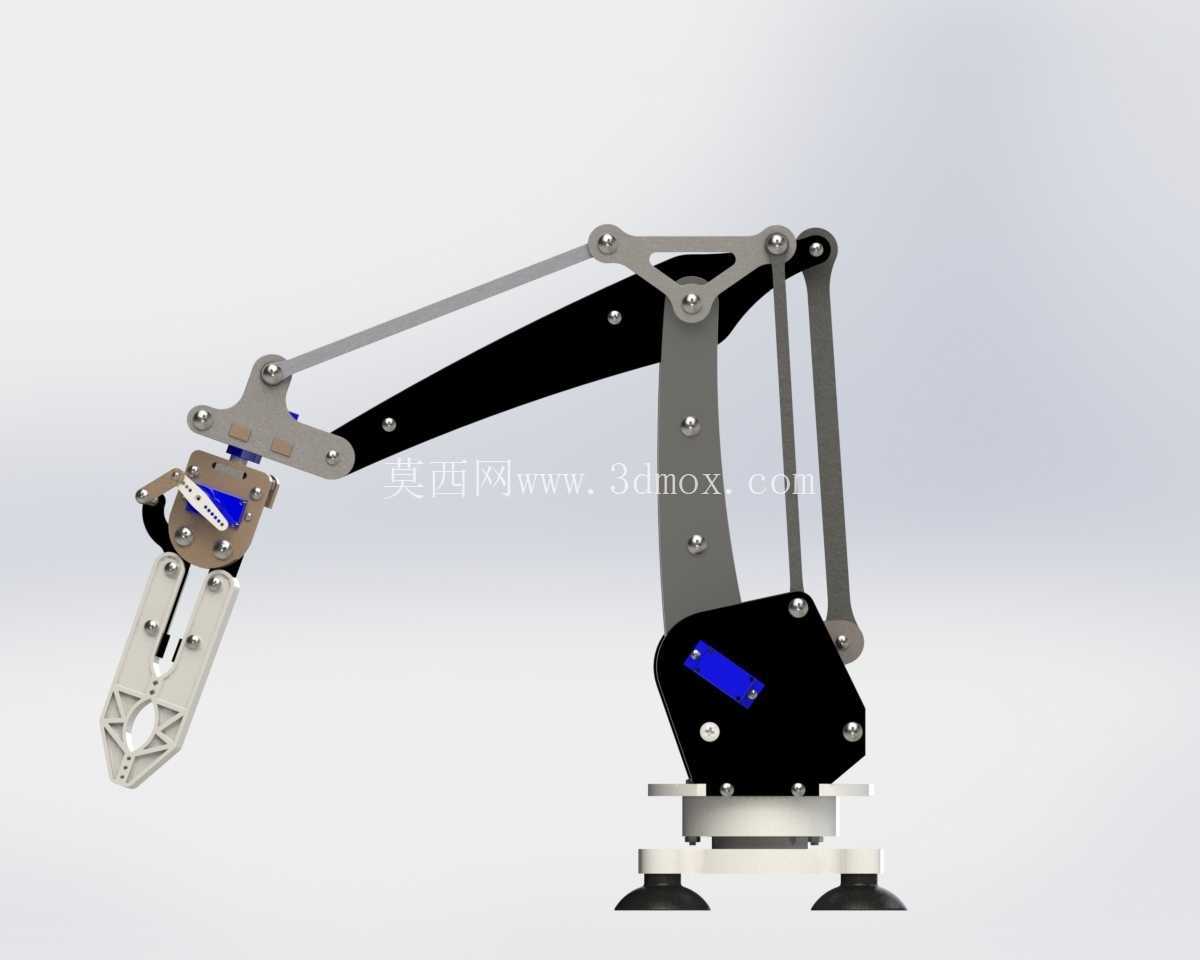

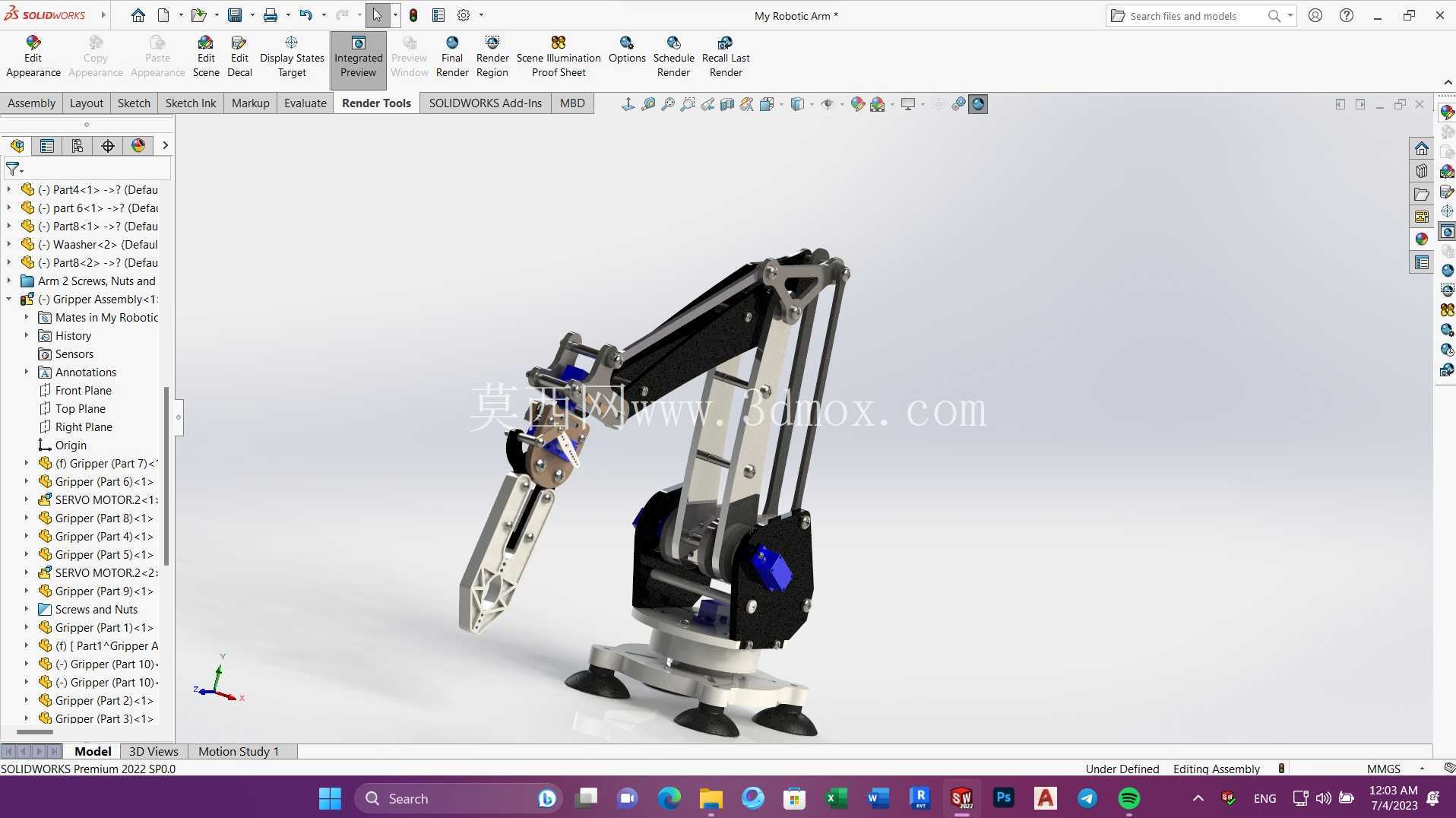

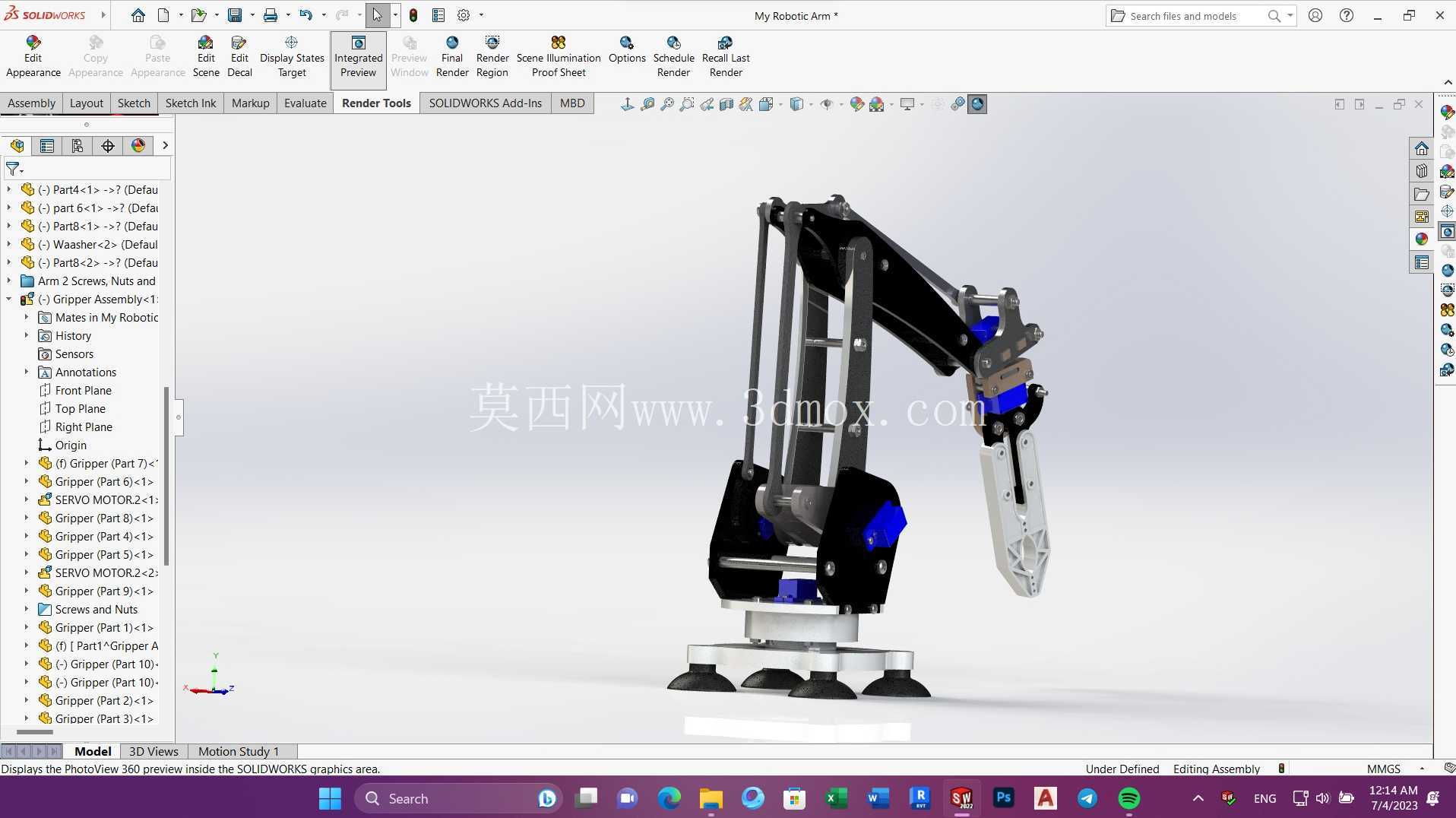

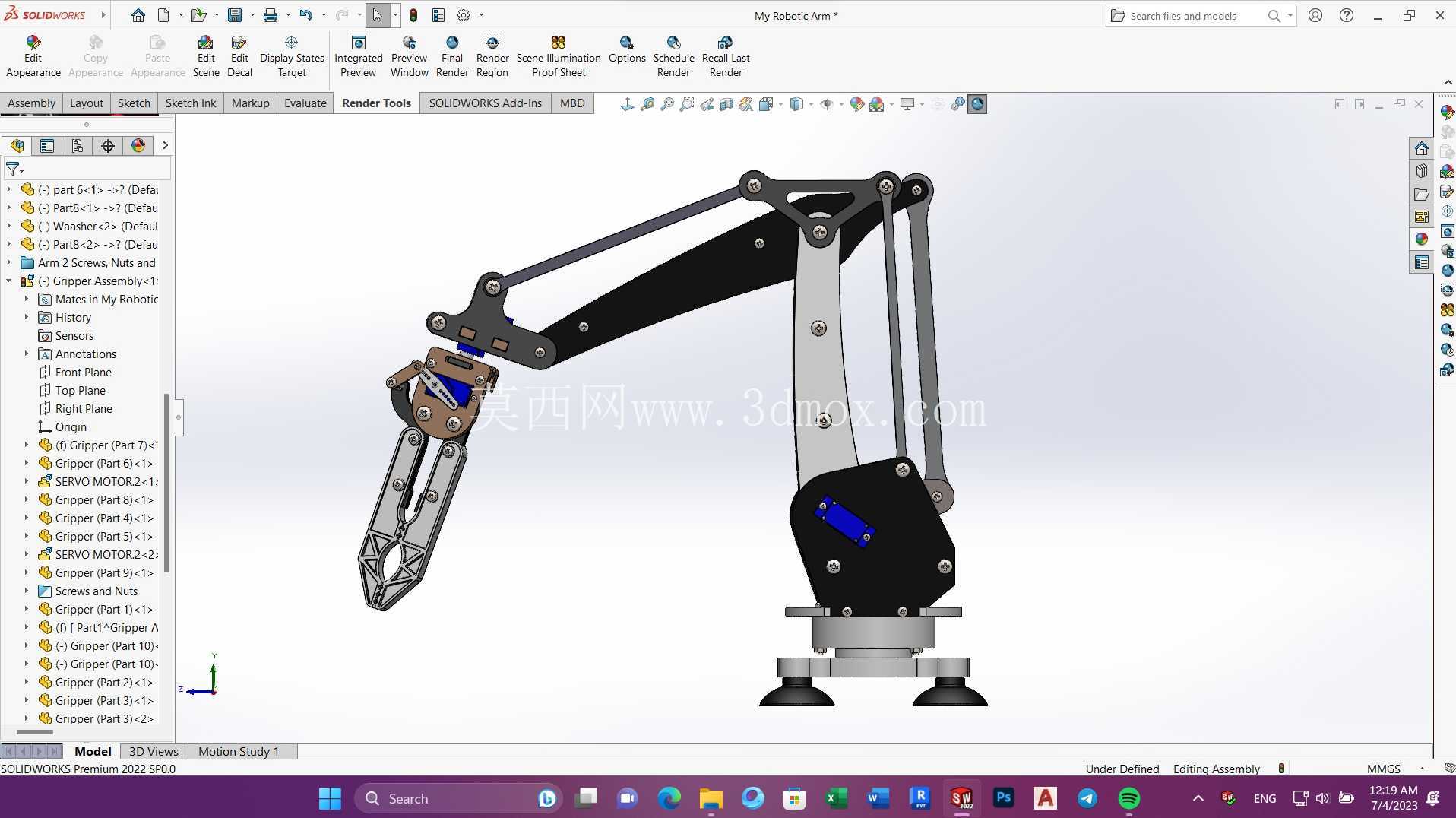

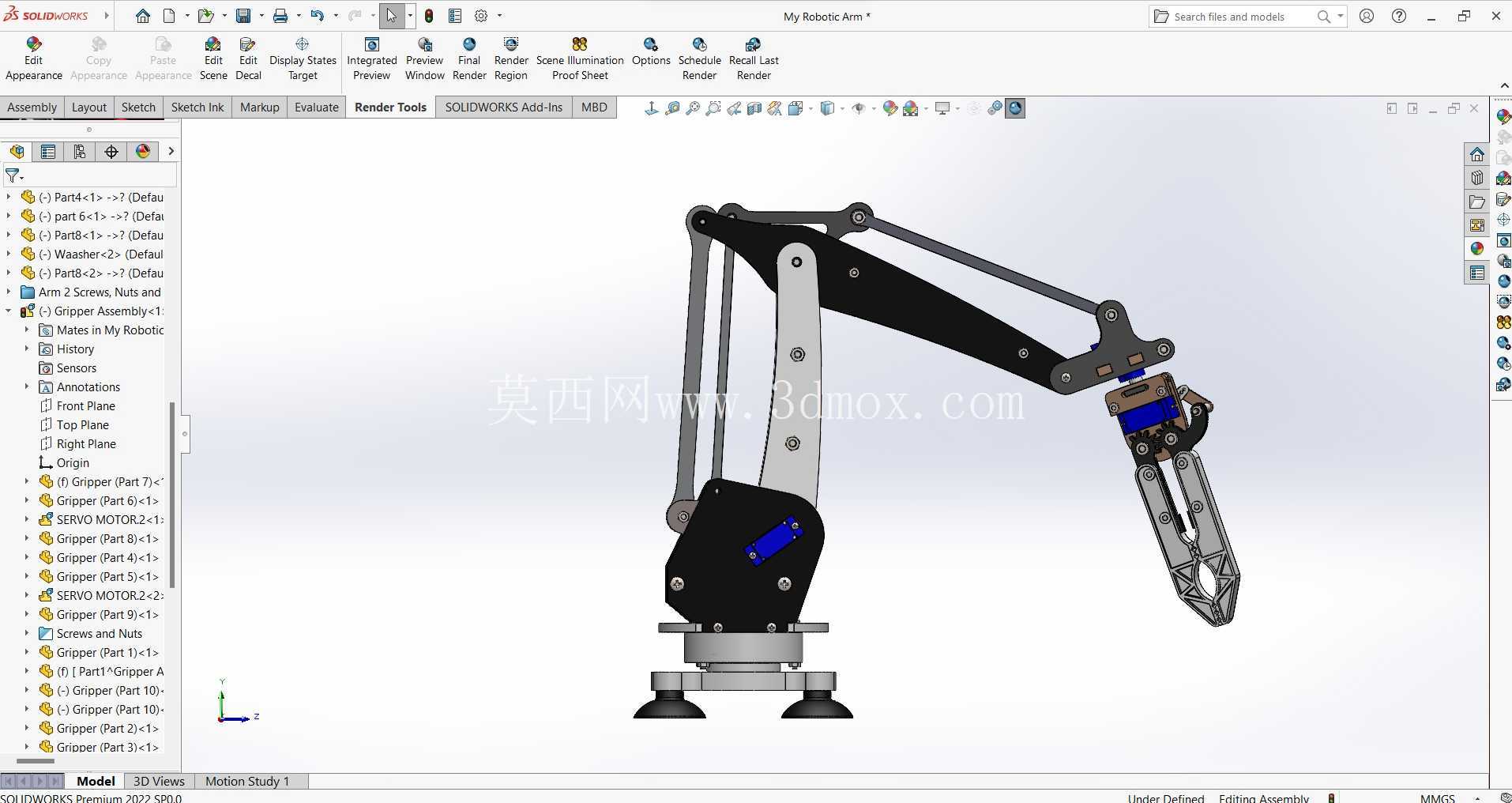

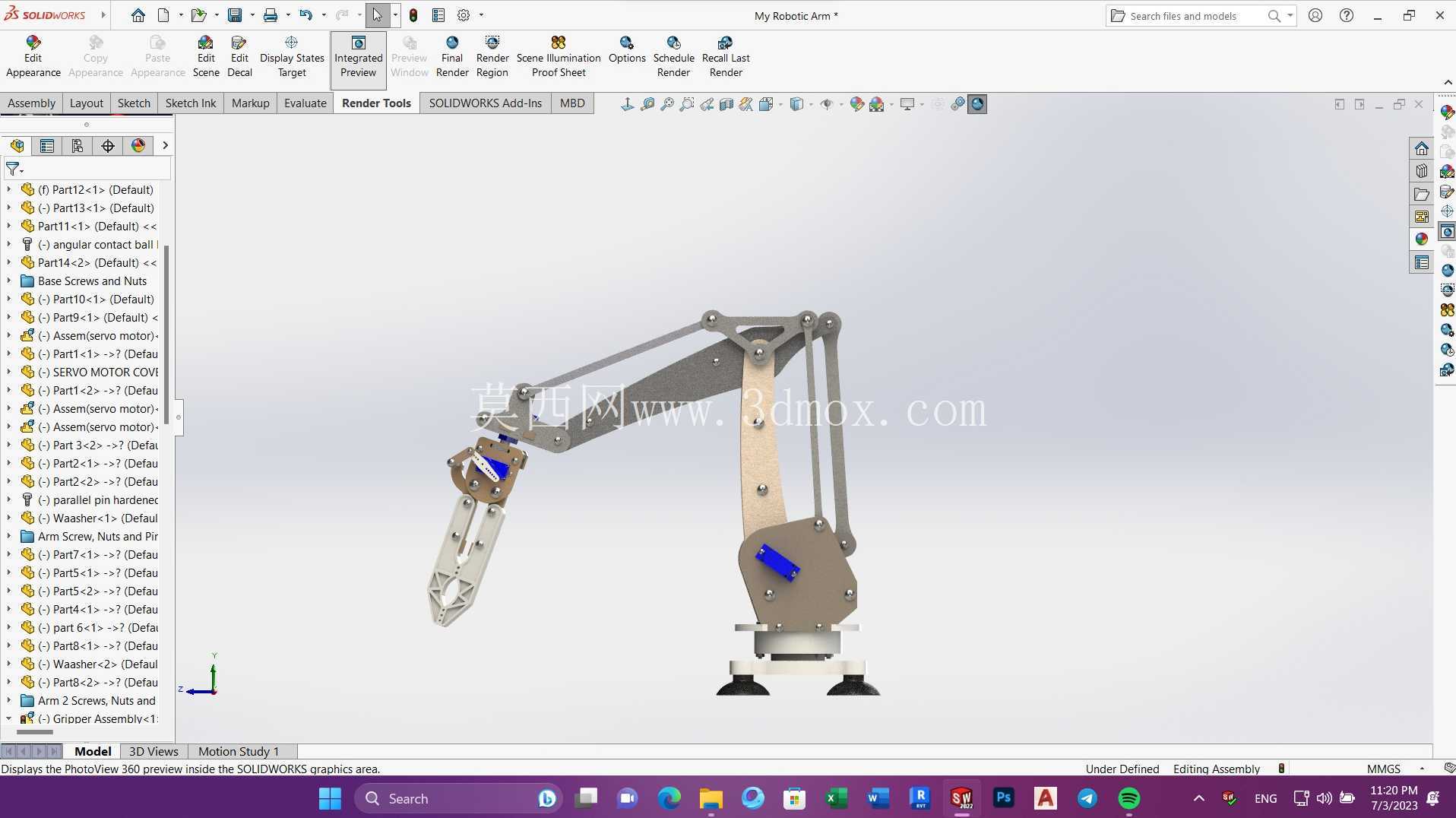

这款轻型多关节机械臂的结构设计,核心面向桌面级小负载作业场景,在3C电子小件分拣、教学实训演示、小型工件精密装配、实验室样本转运这类对安装空间要求严苛、负载需求在1kg以内的场景中适配性极强。区别于工业重载机械臂的厚重结构,该设计在关节布局上采用了平行四边形连杆辅助承载的结构形式,大臂与小臂的联动通过连杆传递部分负载力矩,能有效降低关节处舵机或伺服电机的输出扭矩要求,在保证作业半径覆盖的前提下,大幅缩减了关节驱动部件的选型尺寸,让整体结构更紧凑。

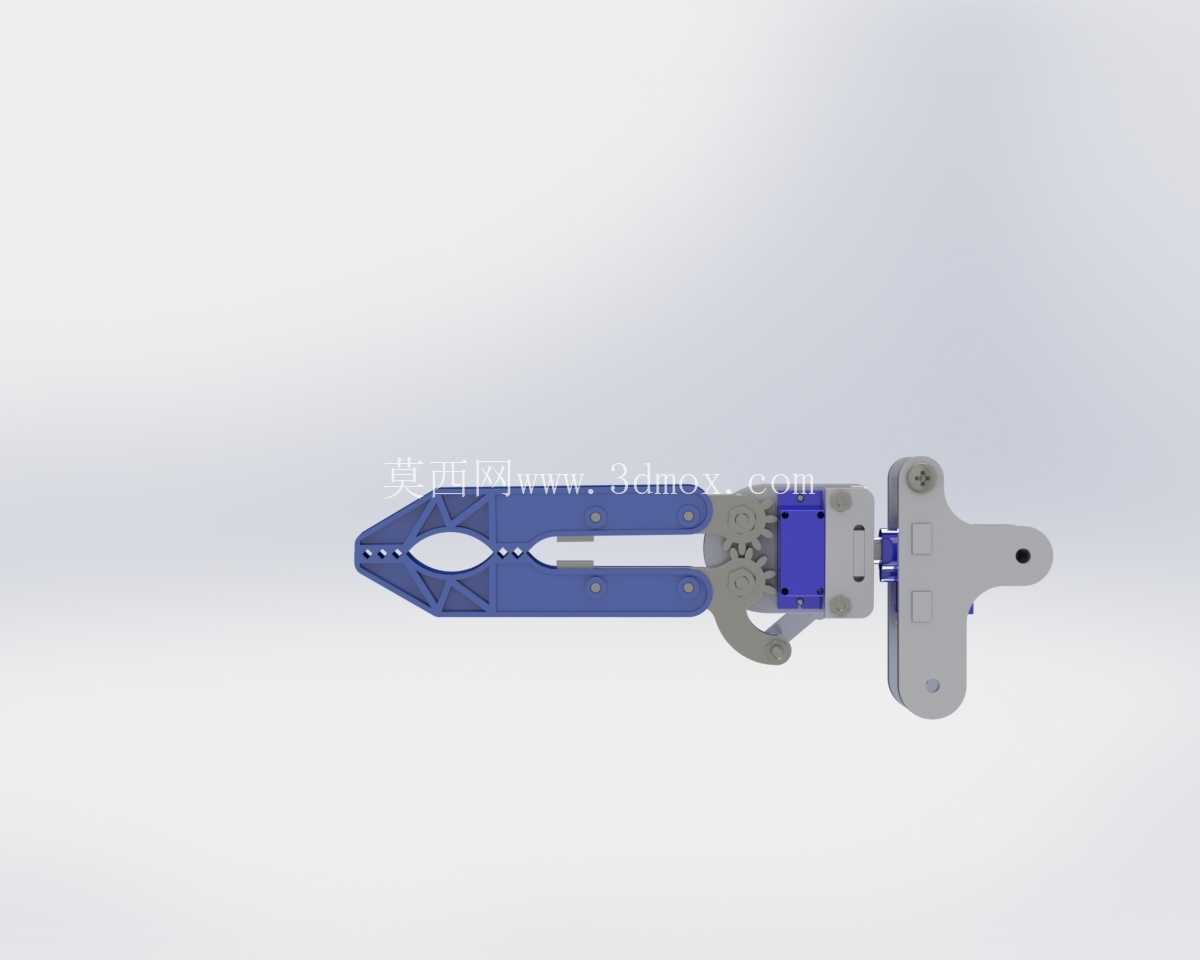

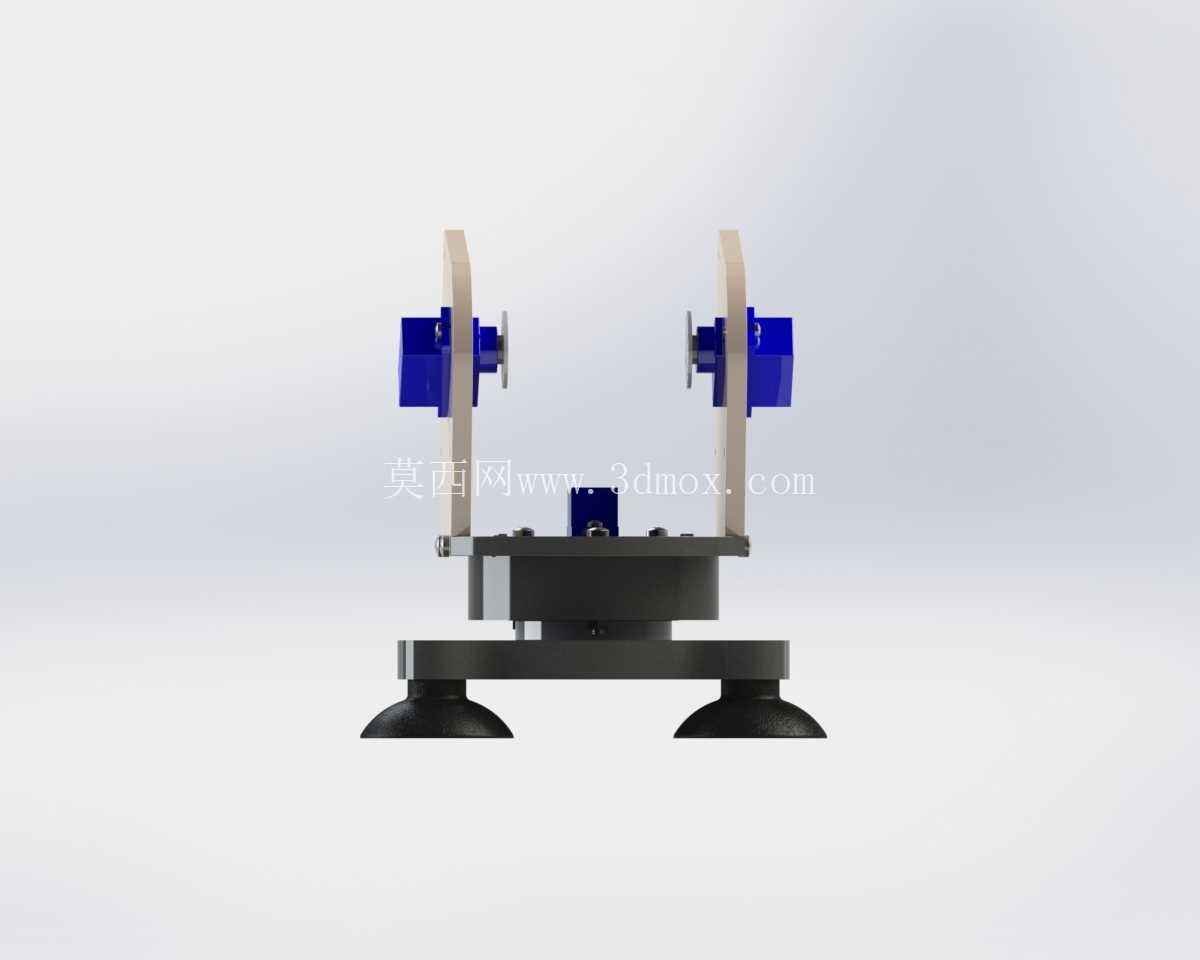

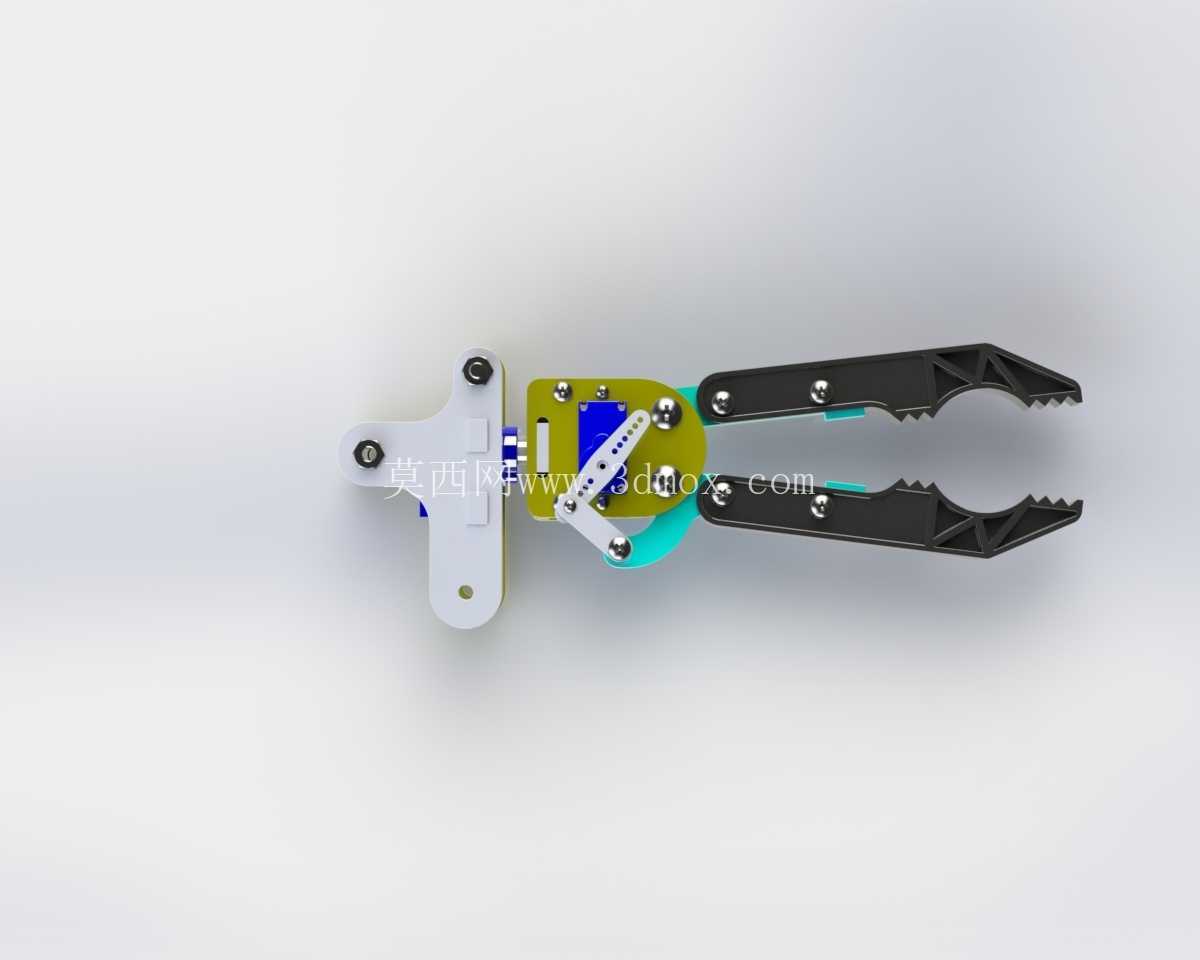

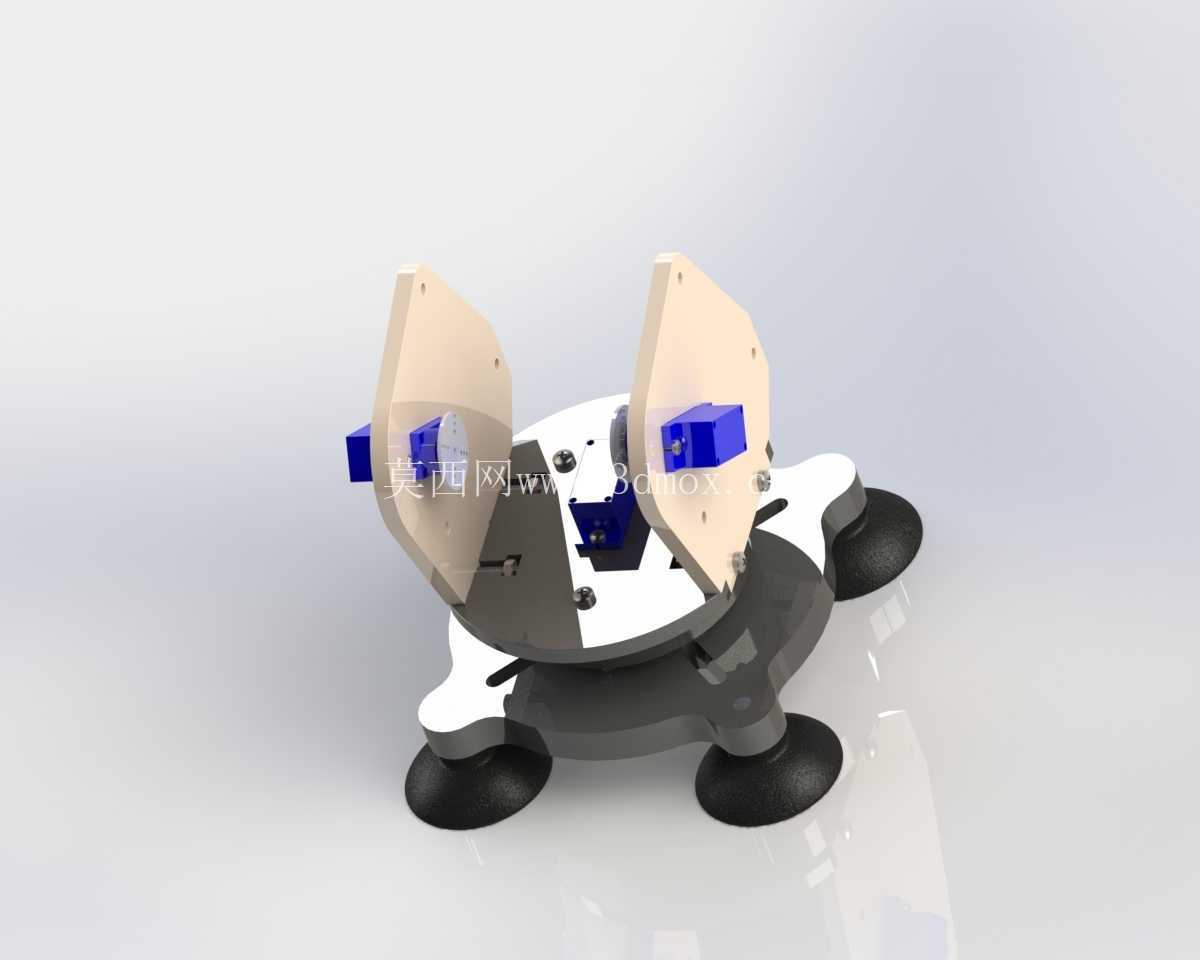

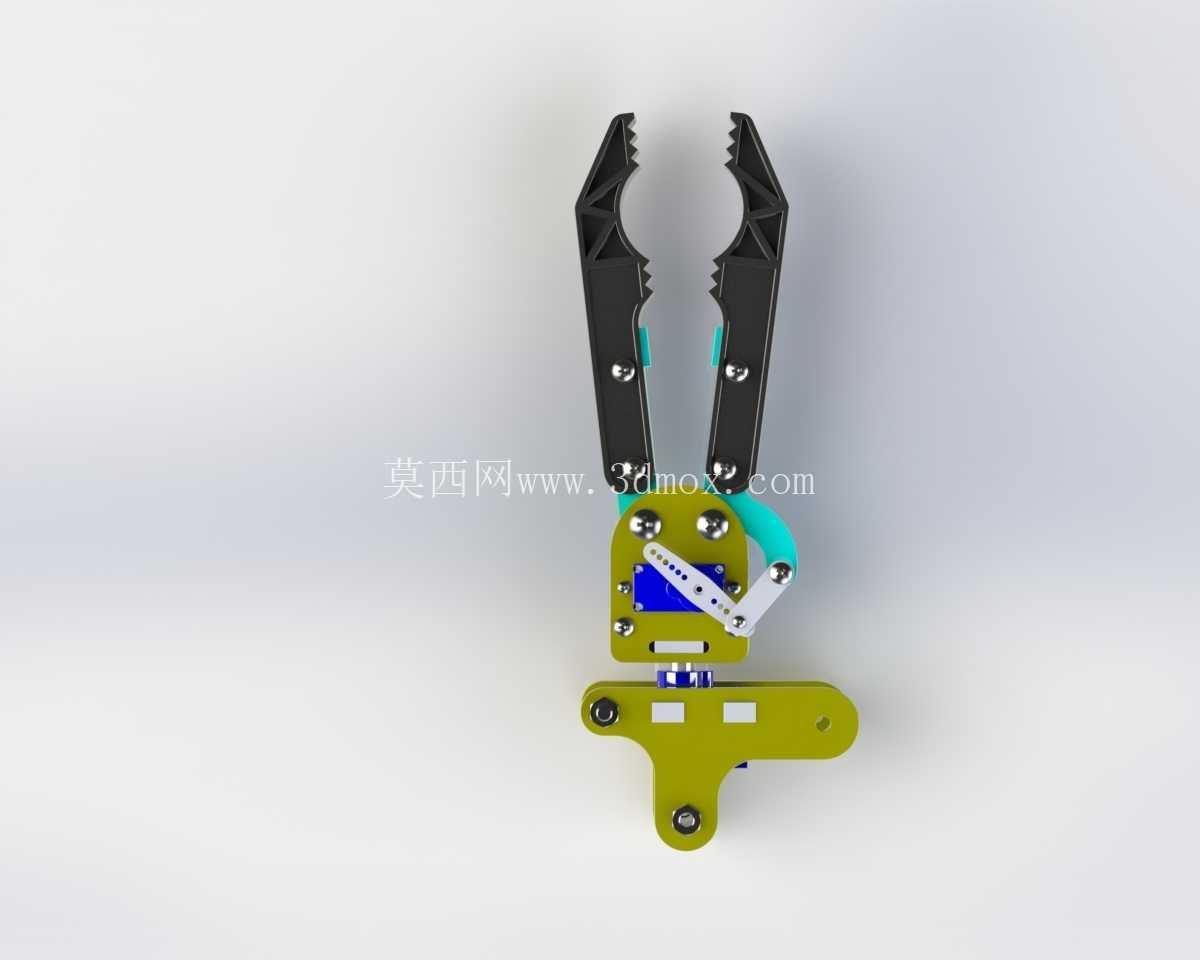

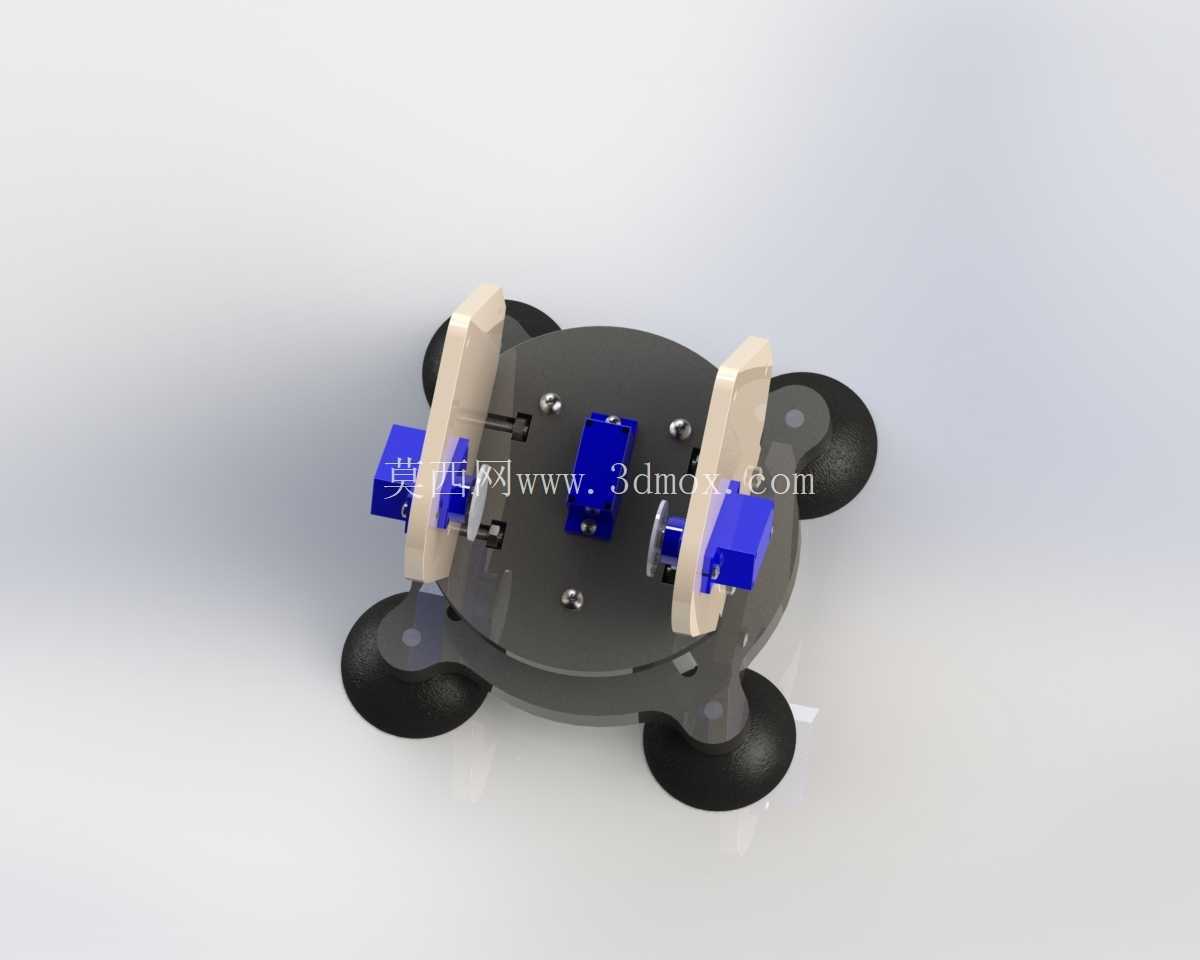

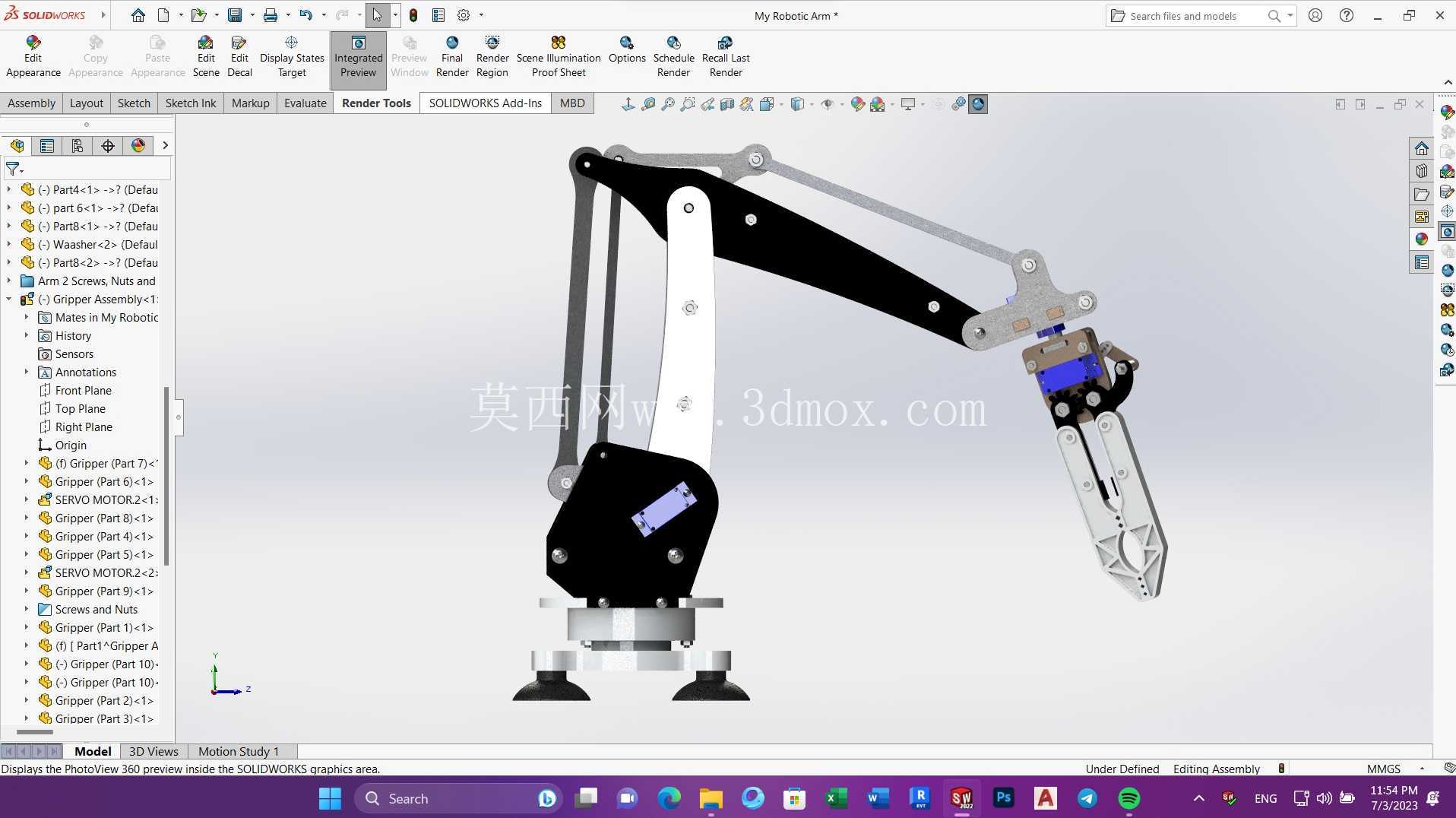

从安装边界来看,底座采用三点式真空吸盘固定结构,无需额外打孔安装,可直接固定在平整的工作台面,底座整体直径控制在180mm以内,安装时仅需预留半径220mm的桌面空间即可满足全臂展回转无干涉,整体收拢状态下高度不超过350mm,完全展开后最大作业半径可达420mm,垂直方向作业覆盖范围从底座安装面往上50mm到380mm区间,可适配常规桌面工位的上下料高度差需求。末端执行器采用平行夹爪结构,夹爪开合行程为0-60mm,夹持面做了V型槽与防滑纹理设计,既能适配规则方形工件的平面夹持,也能稳定夹持圆柱类轴件、棒料,夹持力可通过关节驱动参数调整,避免夹伤薄壁类精密小件。

设计过程中优先考虑了零件的加工与装配工艺性,臂身主体结构件采用板材拼接形式,所有连接孔位均做了同轴度公差标注,关节转动副处预留了轴承安装位,可根据负载需求选配滑动轴承或深沟球轴承,降低转动过程中的阻尼晃动。走线布局上在臂身内部预留了穿线腔,驱动线缆、末端传感器信号线均可从臂身内部穿过,避免外部走线在关节回转过程中出现缠绕、剐蹭问题,提升长期运行的可靠性。关节处的限位结构做了一体化设计,每个转动关节都设置了硬限位块,可防止软件控制失效时臂身过度回转造成的结构碰撞,硬限位的角度范围根据实际作业场景做了优化,大臂俯仰角度范围为-30°到75°,小臂俯仰角度范围为-60°到60°,末端夹爪可实现360°回转,底座回转角度覆盖±170°,在无冗余自由度的前提下最大化覆盖作业空间。

在结构刚性平衡上,设计时通过有限元仿真对臂身截面做了拓扑优化,在非受力区域做了减重槽设计,在保证臂身末端负载1kg时末端静变形量不超过0.3mm的前提下,将整体结构自重控制在2.5kg以内,既方便搬运移位,也降低了底座固定的负载要求。关节驱动的安装位采用模块化设计,可根据成本与精度需求选配不同规格的舵机、伺服电机甚至步进电机,安装孔位做了通用化适配,无需修改臂身结构即可完成驱动部件的替换升级,方便不同应用场景下的快速改装。夹爪末端还预留了标准安装接口,可根据作业需求更换吸盘、磁吸头、小型焊笔等不同执行末端,拓展应用场景,比如更换吸盘后可完成轻薄片状工件的拾取,更换磁吸头后可快速转运小型铁磁性零件。

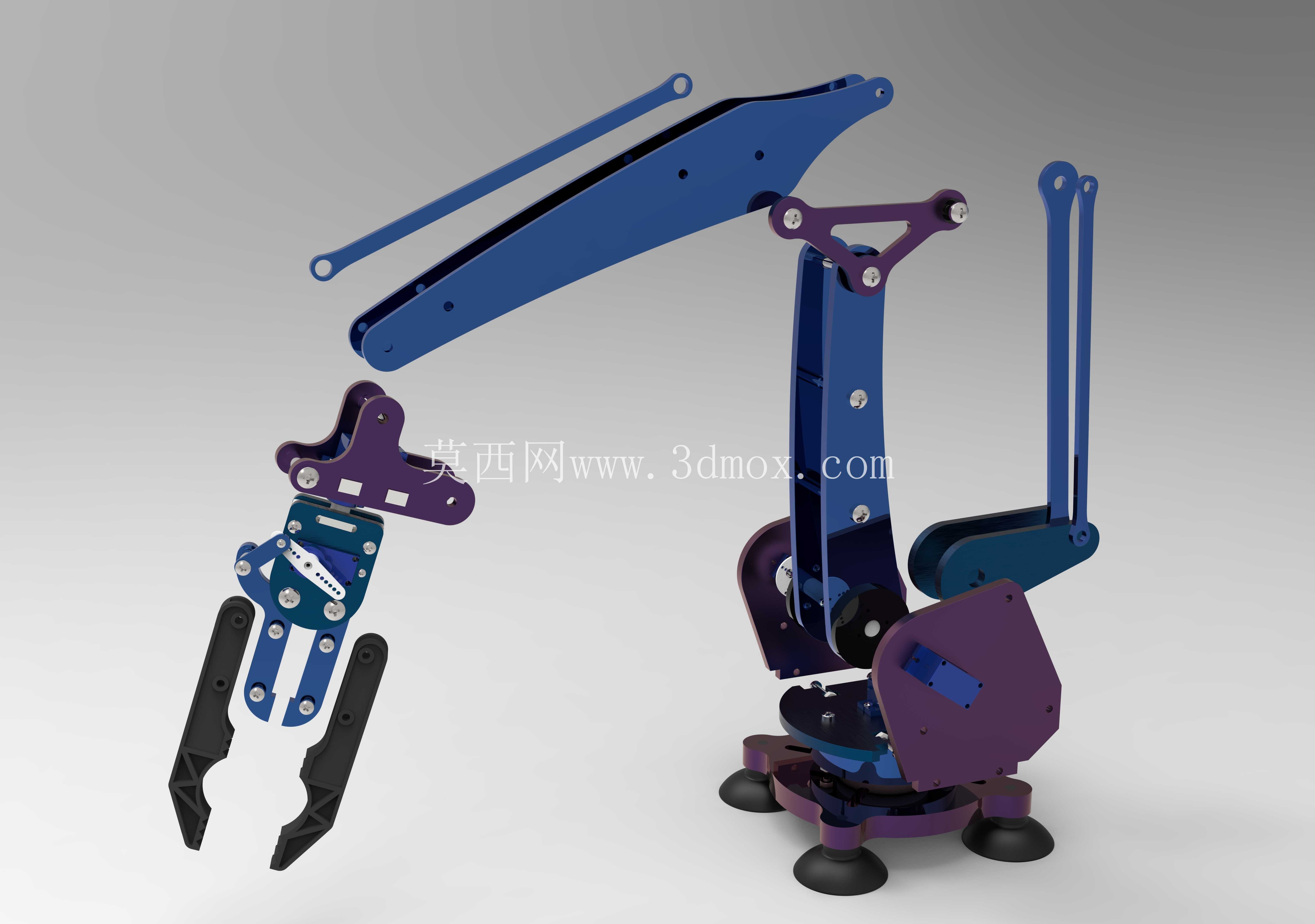

实际应用中,这类轻型机械臂可搭配简易视觉模块完成小件的无序分拣,也可作为教学载体用于机械原理、运动学仿真的实操教学,所有结构件的装配关系清晰,运动副无复杂嵌套结构,拆解与重装难度低,适合用于理解多关节机械臂的运动逻辑与结构设计要点。在装配公差控制上,臂身连杆的孔位同轴度公差控制在0.02mm以内,关节转动副的配合间隙控制在0.01-0.03mm区间,既保证转动灵活无卡滞,也能避免间隙过大造成的末端定位误差,在选配高精度伺服驱动的前提下,末端重复定位精度可控制在±0.5mm以内,满足小型精密工件的装配、点胶等作业的精度要求。
