WEG法兰安装式蓝色工业电动机三维建模

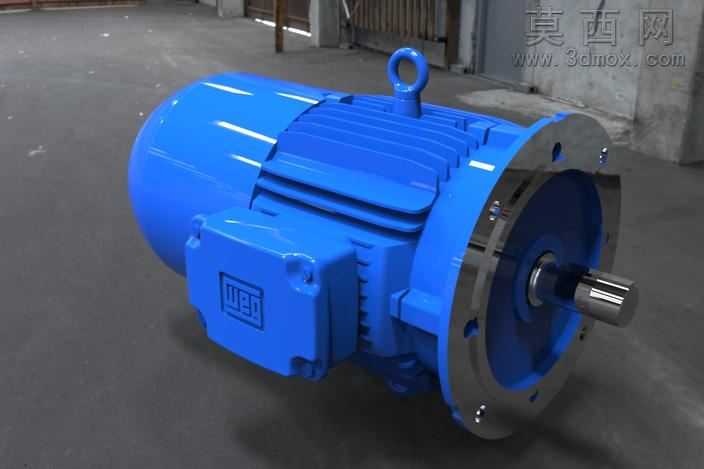

本模型为WEG品牌法兰安装式工业电动机的三维数字化建模成果，建模阶段严格参照132S机座号、FF300mm法兰规格的实体电机尺寸参数，在SolidWorks软件中采用自顶向下的设计思路完成全结构搭建。首先进行主体机壳的建模，通过旋转凸台生成圆柱形机座基体，再通过阵列拉伸特征生成机壳表面的平行散热筋结构，还原真实电机的散热结构设计，保证模型外观与实物的一致性；顶部的吊环结构采用扫描特征完成环形吊耳的建模，与机壳顶部的安装座做贴合配合，还原电机吊装搬运的结构设计。接线盒部分单独建模，通过拉伸凸台生成盒体基体，在盒体表面做出品牌标识的凹陷特征，接线盒与机壳侧面的安装位做精准配合，还原电气接线部位的结构形态。前端法兰端盖部分，采用拉伸凸台生成法兰盘基体，通过圆周阵列特征均匀分布法兰安装孔，同时做出端盖与机壳的止口配合结构，还原法兰安装的定位设计；输出轴部分采用旋转凸台生成轴体，做出轴伸端的键槽特征，还原电机动力输出的轴头结构，端盖内部的轴承安装位也做了简化还原，保证装配逻辑的合理性。材质与渲染阶段，为机壳、端盖、接线盒、吊环等铸件部位赋予亮蓝色工业漆材质，调整材质的粗糙度与反光度，还原铸件喷漆后的哑光带微亮的质感；前端法兰的金属配合面、输出轴表面赋予抛光金属材质，调整金属的反射参数，还原机加工金属表面的亮泽质感；场景中添加柔和的环境光与定向补光，突出电机表面的结构轮廓与散热筋的层次感，渲染出的效果贴近实物电机的真实视觉表现。整个模型的各部件间保留了合理的装配约束关系，各结构比例协调，细节还原到位，既可以用于工业设备的整机装配配套设计，也可作为电机类产品的展示演示素材，能够直观呈现该款WEG法兰安装电机的外观形态与结构特征。
