ABB M3KPBA系列电机带安装支架三维设计

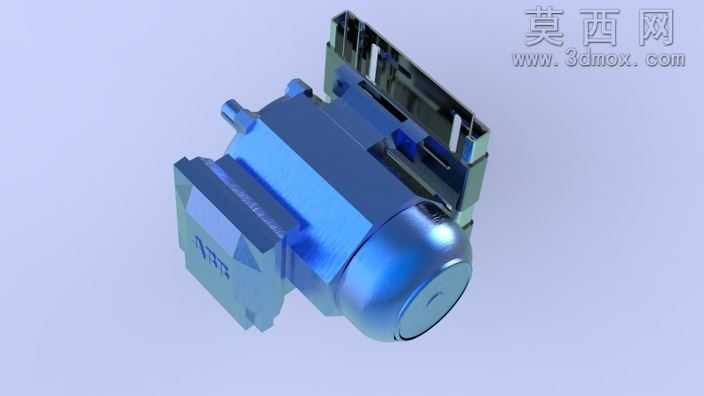

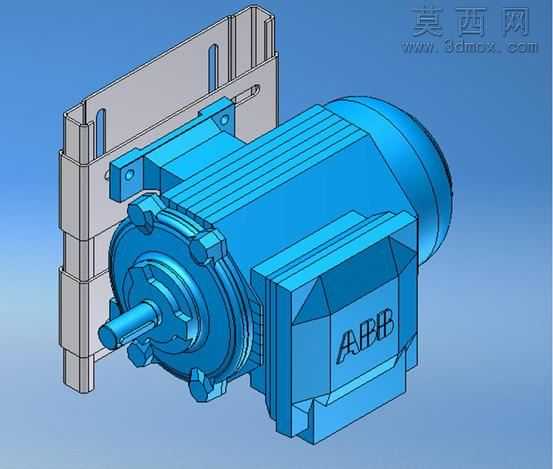

本作品为ABB品牌M3KPBA系列工业电机配套安装支架的完整三维设计成果，建模阶段严格遵循工业电机的实际尺寸规范，对电机本体与配套安装支架的结构进行了1:1比例还原。建模过程中，首先完成电机主体的结构搭建：针对电机外壳的散热筋结构，采用阵列特征实现均匀排布，精准还原散热筋的凸起高度、间距与倒角细节，保证散热结构的外观还原度与结构合理性；对电机前端的输出轴、端盖紧固凸台、接线盒的棱角造型，均通过拉伸、切除、倒角等基础特征组合实现，还原接线盒表面的品牌标识浮雕细节，保证外观辨识度。针对配套的安装支架，建模时还原了支架的折弯钣金结构，对支架上的安装腰型孔、定位孔、加强翻边结构进行精准刻画，腰型孔的长度、宽度与位置尺寸完全匹配电机的安装孔位标准，保证虚拟装配时的孔位对齐精度，还原支架与电机连接的安装座结构，明确支架与电机的装配定位关系。材质与渲染阶段，为电机主体赋予工业蓝色哑光漆材质，调整材质的粗糙度参数模拟真实电机外壳的漆面质感，为安装支架赋予银灰色金属钣金材质，添加轻微的表面磨砂纹理还原冷轧钢板的加工质感，为输出轴赋予光亮金属材质模拟轴类零件的精加工表面效果，渲染时采用柔和的工业产品布光方式，突出模型的结构轮廓与材质差异，清晰展现各部件的结构层次。设计思路上，该模型完整呈现电机与安装支架的装配状态，可用于工业设备布局时的电机安装干涉检查、设备整体装配模拟、工业产线的布局可视化演示，也可作为电机选型阶段的三维参考模型，帮助设计人员直观确认电机的安装尺寸、外接结构占用空间，提前规避设备装配时的空间干涉问题，模型各部件结构拆分清晰，可单独导出用于后续的工程图生成、装配仿真等工作。
