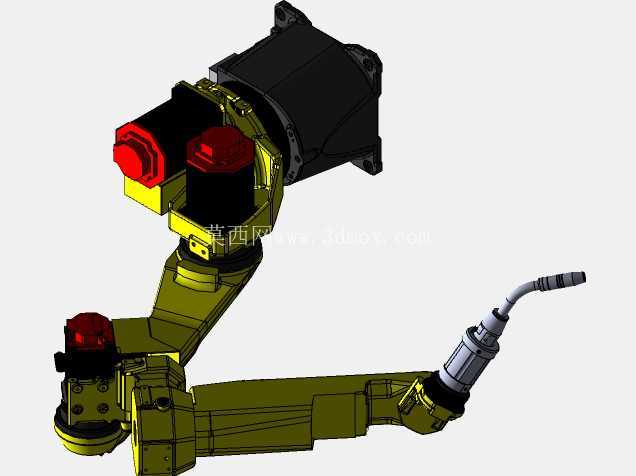

发那科M-10iA焊接用工业机械臂结构

　　这款机械臂针对焊接作业场景做了专项适配，末端搭载Tregaskiss空冷焊枪，可覆盖汽车零部件、五金结构件、小型钣金件的弧焊作业需求，在中小批量焊接产线、焊接工作站集成中应用广泛。从结构设计来看，整机采用多关节串联构型，关节处的红黄配色标识对应不同轴系的限位与驱动单元，底座安装面预留了标准螺栓固定孔位，可直接适配常见的焊接工作站工装台安装基准，安装时需注意底座回转半径范围内无管线干涉，预留足够的走线空间用于焊枪气管、信号线、焊接电缆的排布。机械臂的大臂与小臂采用轻量化的铸钢壳体结构，在保证结构刚性的同时降低了运动惯量，可满足焊接过程中匀速走枪的轨迹精度要求，避免焊枪抖动造成的焊缝成型不良。

　　各关节的驱动单元采用后置布局设计，将电机与减速器组件布置在关节转动副的后侧，平衡臂体的重心分布，减少高速运动时的偏载力矩，提升长时间运行的稳定性。末端法兰接口采用标准工业机器人连接尺寸，可直接适配空冷焊枪的安装座，无需额外设计转接法兰，焊枪的送丝管可沿臂体侧面的走线槽排布，避免运动过程中管线与臂体、周边工装发生剐蹭。在实际焊接作业中，该机械臂可配合变位机实现复杂空间焊缝的连续焊接，臂体的运动范围可覆盖常见的小型焊接工装的作业区间，无需频繁调整工件装夹位置。空冷焊枪的选型匹配了机械臂的负载能力，焊枪的线缆弯曲半径适配臂体关节的转动角度范围，在极限姿态下不会出现线缆弯折导致的送丝不畅、气路堵塞问题。

　　设计过程中针对焊接场景的防护需求，臂体表面做了耐飞溅涂层处理，可减少焊接飞溅附着在臂体表面造成的清洁难题，关节处的密封结构可阻挡焊接烟尘进入转动副内部，延长关节轴承与密封件的使用寿命。安装边界方面，底座固定时需保证安装平面的平面度误差不超过0.2mm/m，避免底座安装应力导致臂体运动精度偏差，臂体最大伸展状态下的末端到回转中心的距离可覆盖直径两米左右的作业区间，适合布置在单工位或双工位焊接工作站中，配合安全围栏、焊烟净化设备组成完整的焊接作业单元。结构建模时还原了各关节的转动限位结构，可直接用于焊接工作站的布局仿真，验证不同工位布局下臂体的运动可达性，提前排查干涉风险，减少现场调试的工作量。臂体的各连接面、安装孔位均按照实际产品的尺寸参数建模，可用于焊枪支架、管线包等周边配件的适配设计，无需重新测绘臂体结构。
