百吨级框架式液压压力机结构设计

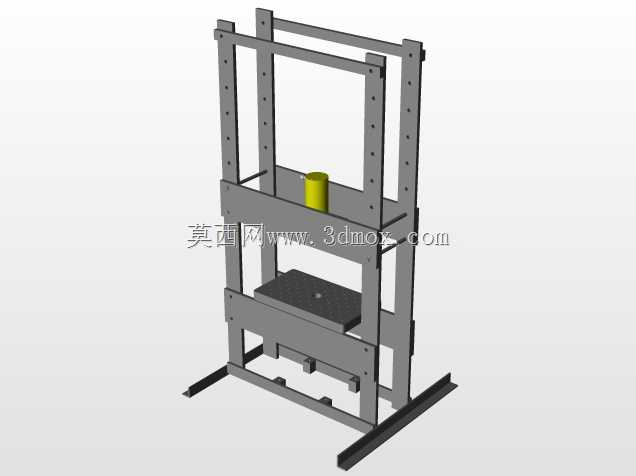

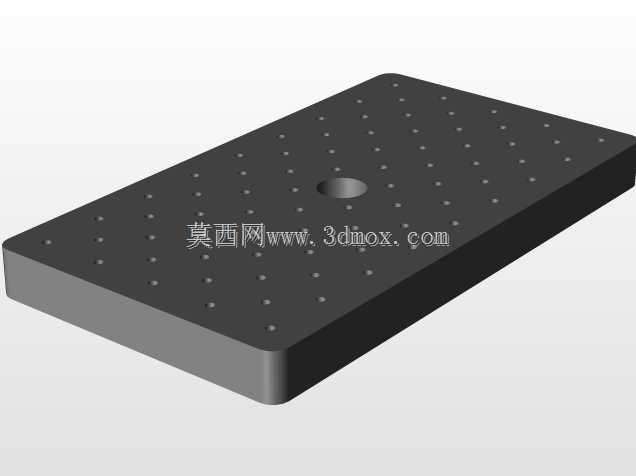

这款百吨级框架式液压压力机的三维结构，主要面向重型零部件压装、金属型材校直、小型锻件成型、过盈配合装配等工业场景，常见于机械维修车间、五金加工厂、汽配生产工段、小型锻打作业区，可覆盖轴承压装、轴类校直、钢板折弯、粉末压制成型等多种作业需求，能替代多台单一功能的小型压装设备，减少车间设备占地面积与设备采购投入。从结构设计逻辑来看，整机采用双立柱龙门式框架结构，四根竖向立柱采用加厚型钢加工，上下横梁与活动滑台通过螺栓与立柱刚性连接，整体框架抗偏载能力强，在百吨公称压力下不会出现立柱变形、横梁挠度超标的问题，活动滑台两侧设置有导向滑块与立柱导轨面配合，压头下行过程中平行度偏差可控制在0.1mm每米范围内，避免压装过程中出现偏载啃模、工件压偏报废的问题。液压执行元件布置在上横梁中部位置，缸体法兰与上横梁通过高强度螺栓锁固，活塞杆端部与活动滑台采用法兰连接，便于后期密封件更换与缸体维护，作业台面采用加厚钢板焊接后整体铣平加工，台面上预留有标准T型槽，可快速更换不同工装夹具，适配不同尺寸的工件装夹需求。底部支撑脚采用外伸式型钢焊接结构，增大整机支撑跨度，满负荷作业时整机稳定性充足，无需额外打膨胀螺栓固定地面，可根据车间生产布局灵活调整摆放位置。设计过程中针对受力集中的位置做了加强筋布置，上横梁与立柱连接位置、滑台与活塞杆连接位置、作业台面中部受力区域都通过有限元仿真做了应力校核，确保满负荷长期作业时结构不会出现疲劳开裂问题。整机安装边界预留了足够的操作空间，两侧立柱间距可满足最大宽度800mm的工件放置需求，滑台最大开口高度可适配高度600mm以内的工件作业，压头下行行程覆盖常规压装作业的行程需求，液压管路沿立柱内侧布置，避免作业过程中管路被工件磕碰损坏，同时预留了液压站外接接口，可根据实际需求搭配不同流量的液压站，调整压头下行与回程速度。日常使用过程中，可通过调整液压系统溢流阀参数设定实际作业压力，避免压力过载损坏工件或设备结构，导向面预留有润滑注油孔，可定期加注润滑脂减少导向面磨损，延长设备使用寿命。
