立式快速压紧手动拨动夹结构设计

这款手动拨动夹是工装夹具领域应用十分广泛的快速压紧元件，在各类生产加工场景中承担着工件快速定位与压紧的核心作用，常见于电子元器件组装工位、小型五金件焊接工装、木质板材裁切定位、注塑件水口修剪治具、零部件检测定位台等场景，能够在不借助额外气动、液压动力源的前提下，依靠纯机械结构实现工件的快速压紧与松脱，大幅降低操作人员的装夹动作耗时，提升单工位的作业周转效率。

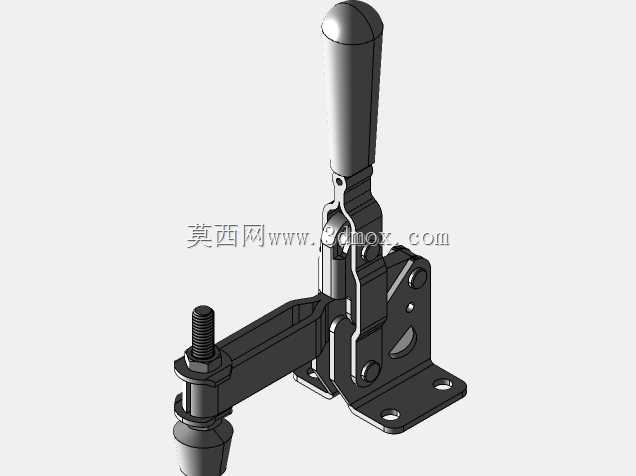

从功能特性来看，这款3英寸规格的拨动夹采用垂直压持式结构设计，操作手柄向上抬起时即可带动压头快速抬升，留出充足的工件取放空间，手柄向下压合到位后，内部连杆机构会越过机械死点，形成稳定的自锁状态，即便加工过程中存在持续的振动载荷，压紧状态也不会意外松脱，能够为被夹持工件提供持续稳定的压持力，避免工件在加工、检测、组装过程中出现位移偏移，保障作业精度。压杆端部配备可调式橡胶压头，既可以通过旋转压杆调整实际压紧行程，适配不同厚度的被夹持工件，也能通过橡胶材质的缓冲特性，避免压头直接接触工件表面造成压痕、刮伤，对表面质量要求较高的工件十分友好。

从设计思路层面，这款拨动夹采用底座法兰式安装结构，底座预留两个对称的安装通孔，可通过螺栓直接固定在工装台面、设备机架或者定制治具板上，安装定位十分便捷；整体结构采用冲压钢板与机加工销轴组合的形式，在保证结构强度足够承受额定压紧力的前提下，尽可能压缩整体自重，降低对安装基面的载荷要求。操作手柄采用符合人体工学的长柄圆弧造型，握持时受力均匀，操作人员仅需施加很小的下压力即可完成锁紧动作，长时间重复操作也不易产生手部疲劳。

从安装边界与尺寸适配来看，这款拨动夹压合状态下整体高度适配常规小型工装的安装空间，压头的水平伸出距离可以覆盖距离安装基面一定范围内的工件压持点位，底座的安装孔距符合行业通用的安装尺寸规范，能够直接替换同规格的其他品牌同类型快速夹钳，无需对现有工装的安装孔位进行二次修改，适配性较强。夹体的活动关节处均预留了润滑间隙，日常使用中仅需定期在销轴位置加注少量润滑脂，即可长期保持动作顺畅，维护成本极低，非常适合各类中小批量生产场景的工装配套使用。
