参数化可调式直线导轨结构设计

在数控加工中心、自动化移栽设备、精密检测平台这类对直线运动精度有严苛要求的装备里，导轨作为核心导向承载部件，其适配性直接决定整机的运动稳定性与重复定位精度。日常做非标设备结构设计时，经常会遇到不同行程需求下的导轨选型匹配问题，常规标准导轨的固定长度往往无法完全适配定制化设备的安装空间，要么需要拼接导轨带来拼接处精度损失，要么需要额外裁切调整增加加工工序，这套参数化可调导轨的设计逻辑，正是为解决这类工程痛点而生。

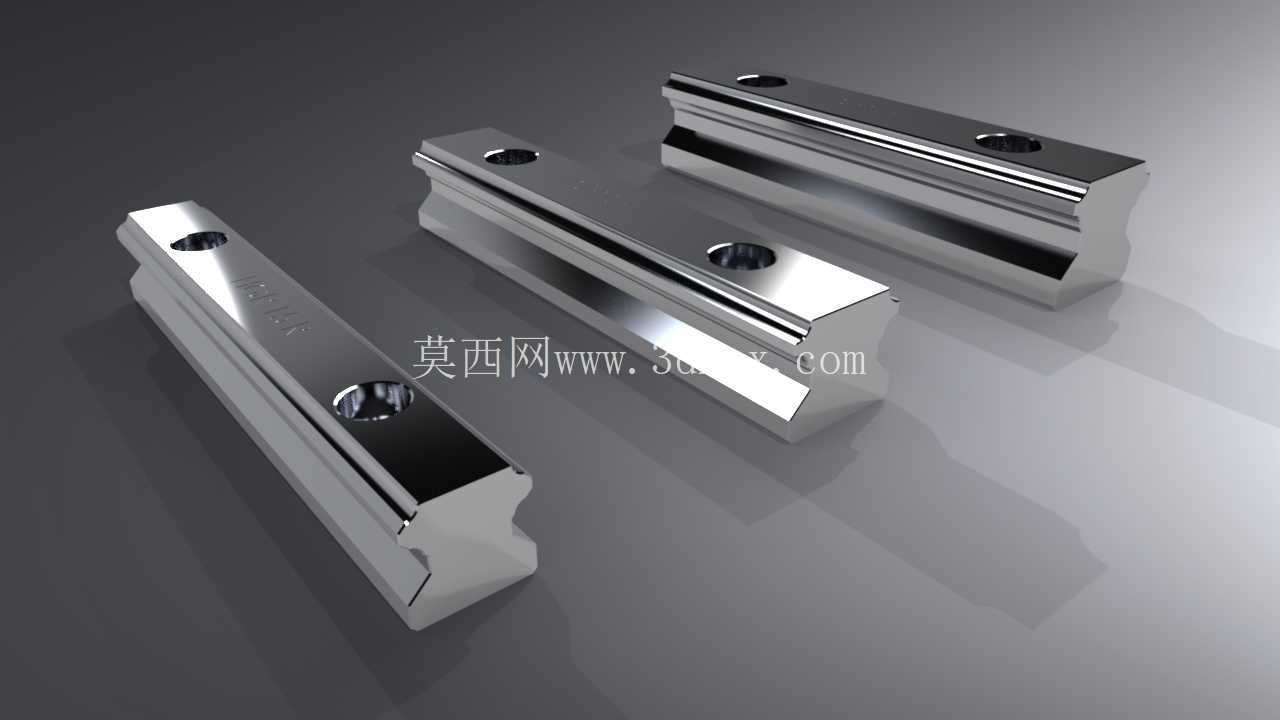

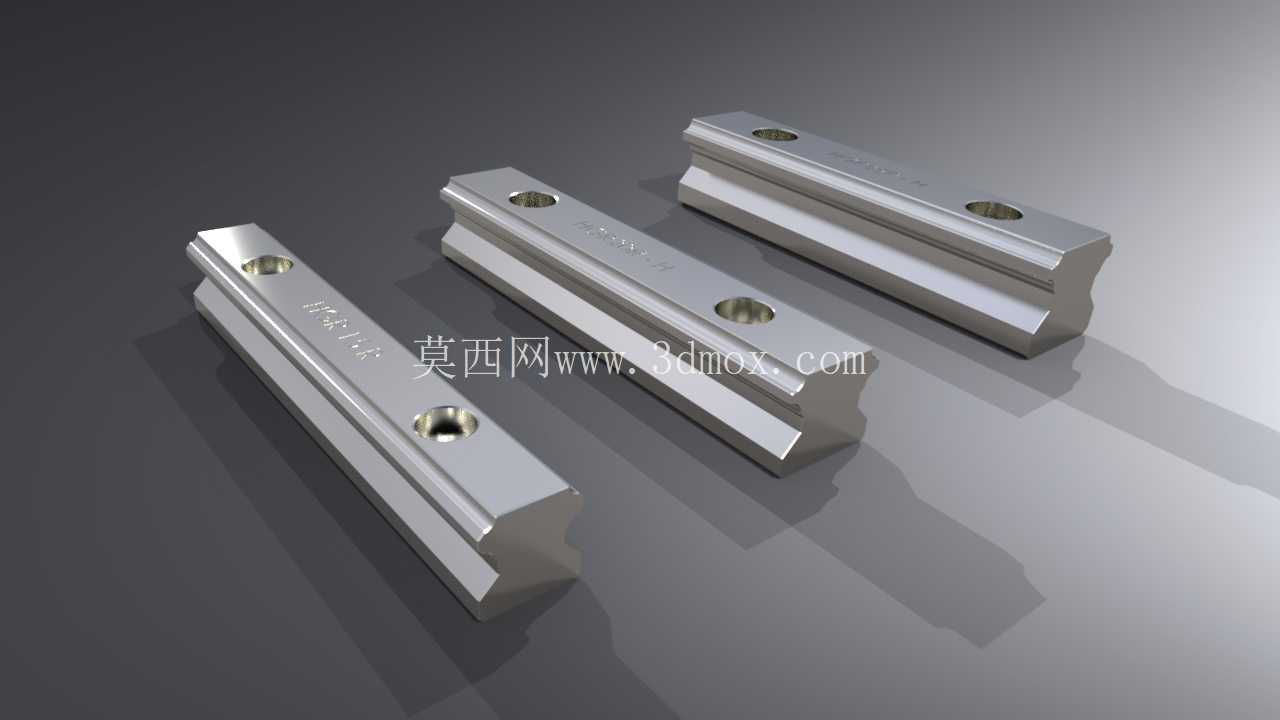

从实际功能特性来看，这款导轨采用滚道式滑动接触结构，滚道面做了硬化处理，表面粗糙度控制在Ra0.8以内，可承受垂直方向、侧向的复合载荷，运动过程中摩擦系数稳定在0.003-0.005区间，低速运行无爬行现象，能满足高速进给工况下的平稳性要求。参数化设计的核心逻辑在于，将导轨总长度设置为可驱动的全局变量，当输入不同的长度参数时，安装孔的数量、孔间距会自动按照预设的排布规则重新生成，两端的倒角、安装沉孔深度也会同步匹配更新，无需设计人员逐个修改特征，大幅缩短不同行程导轨的建模周期，也能避免手动修改带来的特征遗漏、尺寸错位问题。

从安装边界维度考量，这款导轨的截面轮廓完全兼容上银同规格直线导轨的安装尺寸，导轨宽度、滚道中心距、安装孔孔径与沉孔尺寸均遵循通用互换标准，可直接替换同规格标准导轨，无需对设备上的安装基面做二次修改。导轨背部的安装基面平面度要求控制在0.02mm/1000mm以内，安装时需按照从中间向两端的顺序逐步锁紧固定螺丝，锁紧扭矩严格对应螺丝规格的推荐值，避免安装应力导致导轨变形影响运行精度。导轨两端预留了防尘刮油片的安装槽位，可根据使用场景选配金属刮屑板或橡胶防尘圈，适配多粉尘、有切削液飞溅的加工车间工况，延长导轨内部滚道的使用寿命。

在实际应用场景中，这类参数化导轨可灵活适配不同行程的CNC雕刻机、点胶设备移栽轴、电子元件贴装平台、自动化检测线平移工位，无需反复调用不同长度的标准件模型，仅需修改长度参数即可快速生成对应规格的导轨模型，在方案设计阶段可快速完成不同行程布局的方案比对，评估安装空间是否存在干涉。设计过程中对导轨的壁厚做了等强度优化，在保证整体刚性的前提下去除了非承载区域的多余材料，既降低了单件重量，也减少了热处理过程中的变形量，导轨整体淬火硬度达到HRC58-62，芯部保持足够韧性，可承受一定的冲击载荷，避免重载工况下出现导轨断裂、滚道压溃的问题。

建模过程中对导轨的所有配合面做了公差标注，安装孔的位置度公差控制在0.02mm以内，滚道轮廓度公差不超过0.01mm，确保生成的任意长度导轨都能和对应规格的滑块顺畅配合，不会出现卡滞、间隙过大的问题。针对长行程应用场景，参数化逻辑里还加入了拼接导轨的连接特征生成选项，当导轨长度超过单根原材料最大长度时，可自动生成对接端的定位销孔与拼接坡口，保证拼接后的导轨滚道对齐误差控制在允许范围内，满足长行程设备的使用需求。日常做设备维护时，这类标准化截面的导轨也可直接采购同规格标准件替换，无需单独定制加工，降低设备后期的运维成本与备件储备压力。
