LM8LUU双头加长型直线滚珠轴承结构

做非标自动化设备做了快十二年，直线轴承这类标准件的选型踩过的坑能攒出半本手册，这次做的LM8LUU双头加长款结构，是之前给3C检测设备做滑台导向时反复调整过的版本，和普通单保持架的LM8L UU比，实际工况下的抗弯矩表现差出一个量级。最早接触这个型号是做手机屏幕平整度检测的移栽模组，当时一开始图省事用了普通LM8UU，滑台前端装了视觉相机加光源，伸出去大概120mm的悬臂，运行速度到0.8m/s的时候相机端抖得厉害，拍出来的图像边缘发虚，调了半个月导轨平行度、同步带张紧度都没解决，后来换了这种双保持架的加长款，问题直接消了。

先说实际用的场景，这类双头加长直线轴承，最适合的就是悬臂类导向、短行程轻载往复运动的工位，比如小型点胶机的Z轴导向、标签剥离机的牵引滑台、3D打印机的X轴运动副、小型装配设备的 pick-up 工位，但凡导向轴端有偏心负载、或者安装位没法做太长的支撑座，选它比普通单保持架型号靠谱太多。普通LM8UU的长度只有24mm，单组钢球循环，一旦受力点偏离轴承中心5mm以上，钢球和滚道的接触应力会陡增，跑个两三个月就会出现卡滞、间隙变大的问题，而LM8LUU总长度做到了45mm，内置两组独立的标准保持架，两组钢球列之间拉开了足够的跨距，相当于把支撑点的间距拉大，同样的悬臂负载下，作用在滚道上的倾覆力矩能降低60%左右，这也是为什么它能扛弯矩的核心原因。

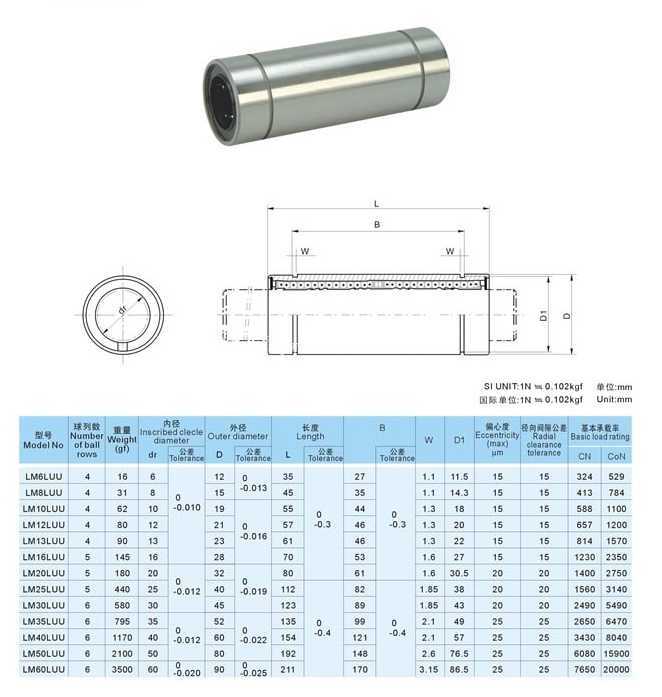

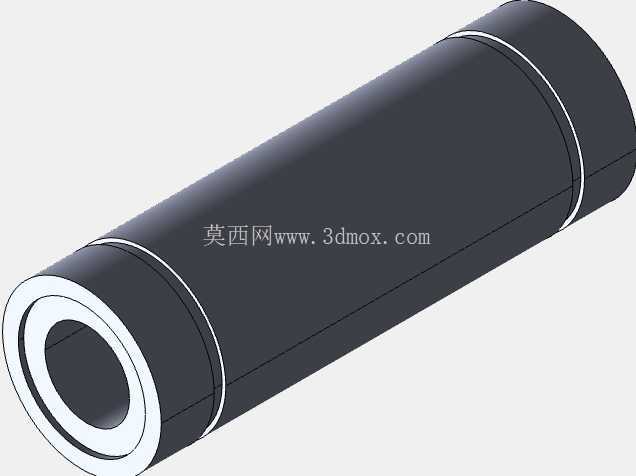

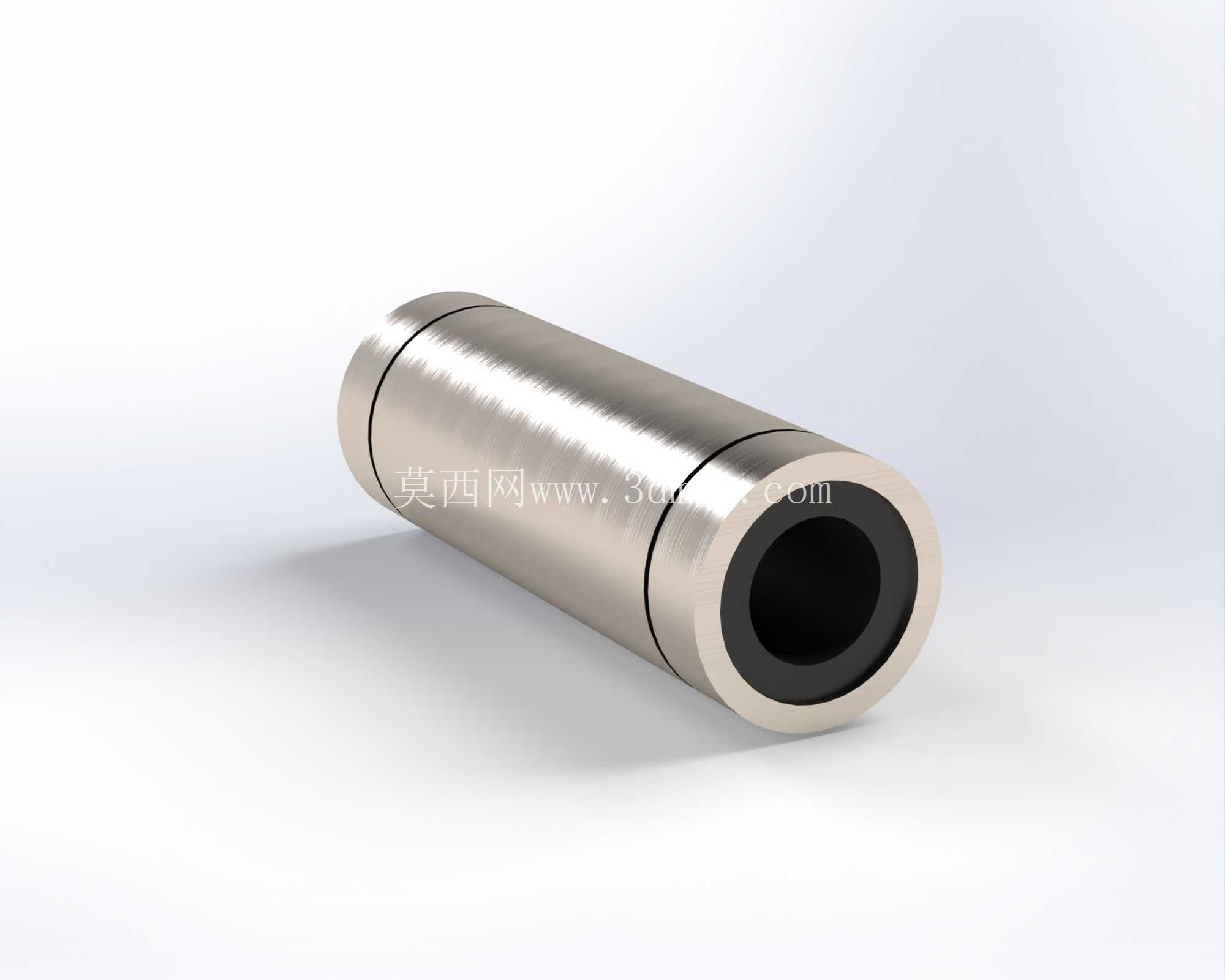

做这个三维模型的时候，我没有直接调标准件库的现成文件，而是把实际安装需要注意的边界尺寸都做了还原：轴承外径是15mm，内径适配8mm的光轴，两端的卡簧槽位置、内孔的倒角、外圆的安装导向角都按实际加工公差做了处理，甚至保持架上的钢球排布、返向器的弧度都做了细节还原——不是为了好看，是之前做运动仿真的时候，用简化模型算出来的干涉量和实际装配差了0.2mm，导致导轴装进去的时候卡滞，后来才明白标准件建模也不能随便简化配合面的细节。

设计选型的时候要注意几个边界：首先是适配的光轴公差必须选h6或者g6级，表面粗糙度要到Ra0.8以下，硬铬层厚度0.005-0.01mm，要是光轴做软了或者表面粗糙，哪怕轴承再好，跑个几十万次就会磨出沟痕；然后是安装座的孔公差，建议选H7级，同轴度要控制在φ0.02mm以内，要是两个支撑轴承的安装孔不同心，哪怕轴承本身精度再高，运动起来也会发涩，还会异常磨损钢球；另外这个型号的轴承是双侧密封的结构，两端的橡胶密封圈能挡住大部分粉尘和切削液，但如果是在打磨、粉尘特别大的工位，还是要额外加防尘折布或者刮屑片，不能光靠轴承本身的密封。

之前有个做小型雕刻机的客户，一开始把这个轴承用在Y轴导向，因为雕刻的时候有径向切削力，一开始用普通轴承总是出现扎刀的问题，换了这个双保持架的加长款之后，主轴端的跳动量从0.08mm降到了0.02mm以内，雕刻亚克力的边缘再也没有震纹。还有做医疗检测设备的移样机构，因为要求运动平稳无卡顿，之前用铜套导向阻力大，低速的时候有爬行，换了这个轴承之后，0.05m/s的低速下运动非常平顺，完全满足移样的精度要求。

建模的时候我特意把钢球和滚道的接触位置做了正确的约束，做运动仿真的时候能直观看到钢球在保持架里的循环状态，不会出现钢球错位的仿真错误，对于刚接触直线传动选型的工程师来说，能直观理解双保持架结构和普通单保持架的区别，不用对着二维图纸脑补内部结构。另外安装的时候要注意，轴承压入安装座的时候要受力在外圈上，不能敲内圈，不然很容易把返向器敲坏，导致钢球循环不畅，这点很多新手装配的时候容易踩坑，模型里外圈的压装导向角也做了还原，能直观看到压装时的受力面位置。

从结构设计的角度说，这类加长型直线轴承的存在，就是为了在有限的安装空间里最大化提升导向的抗倾覆能力，不用额外增加支撑座的长度，能让整个机构的结构更紧凑，对于桌面级小型设备来说，省出来的安装空间能放更多的功能组件，这也是为什么现在很多小型自动化设备都优先选这类双保持架加长轴承的原因。
