皮带传动径向高压离心蜗牛风机结构

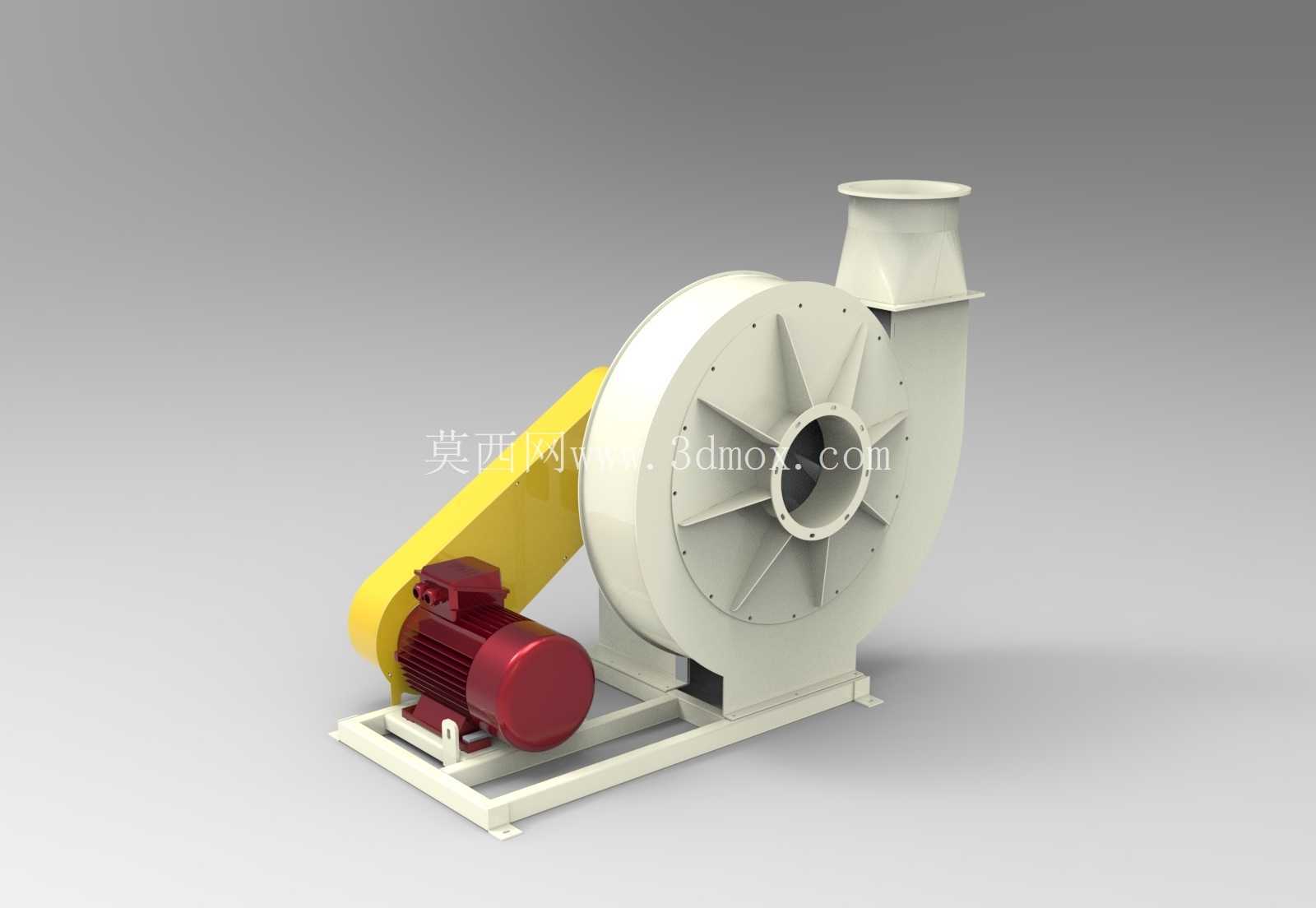

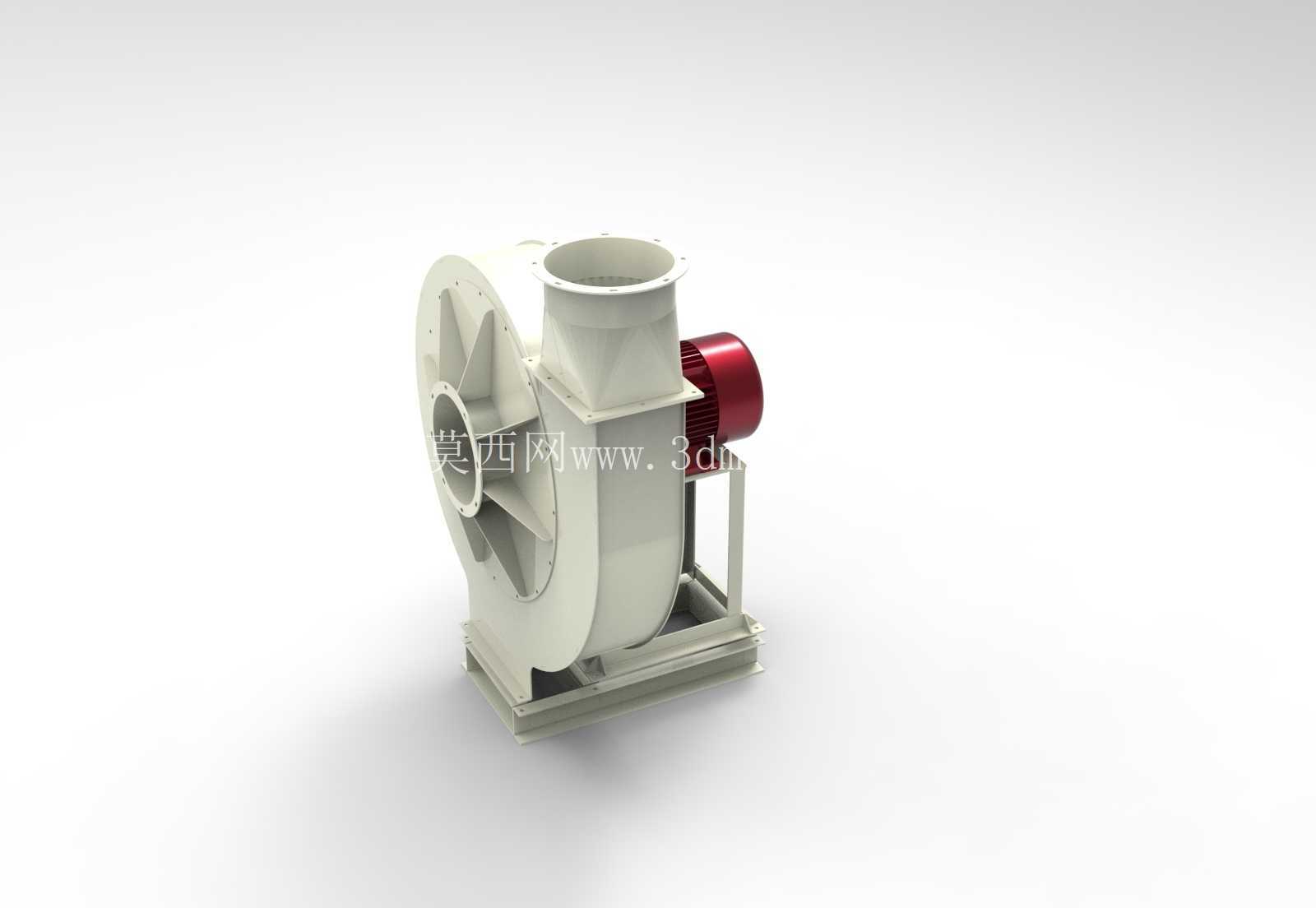

　　在车间除尘、物料气力输送、工业炉窑送风这类需要稳定风压的工况里，径向进风的蜗牛式离心风机是非常常见的通用通风设备，区别于普通轴流风机的大风压低扬程特性，这类设备依靠叶轮高速旋转产生的离心力对气体做功，能够输出更高的静压，适配管路阻力较大的通风系统。这款带皮带传动结构的径向风机，整体采用经典的蜗壳型线设计，蜗壳的流道截面顺着叶轮旋转方向逐步扩大，能够将叶轮甩出的高速气体的动压平稳转化为静压，减少流道内的涡流损失，出风口采用向上的直段法兰接口，方便对接现场的通风管路，安装时可以根据管路走向调整蜗壳的周向安装角度，适配不同的布管需求。

　　传动端采用皮带轮减速结构，电机和风机主机分体安装在一体式焊接机座上，这种设计的优势在于可以通过更换不同直径的皮带轮灵活调整叶轮转速，匹配不同工况下的风压风量需求，同时皮带传动本身具备一定的过载缓冲能力，避免叶轮卡滞时直接对电机轴造成冲击，日常维护时只需要定期检查皮带张紧度、更换磨损皮带即可，不需要拆解风机主机部分，运维难度更低。叶轮采用径向直叶片结构，相比后弯叶片叶轮，这种结构的叶轮在输送含少量粉尘的气体时不容易积灰，叶片的强度冗余更高，能够承受更高的转速，适合高压送风的场景，叶轮和进风口之间采用间隙密封结构，减少高压气体从叶轮进口侧回流，提升整机的运行效率。机座采用型钢焊接成型，底部预留了地脚螺栓安装孔，安装时需要保证机座的水平度，避免运行时出现额外的振动，电机的安装位置设置了可调的张紧滑轨，调整皮带张紧度时只需要松开电机固定螺栓，移动电机位置到合适张紧量后重新紧固即可，不需要挪动风机主机的安装位置。在实际选型应用时，需要注意这类风机的进出口连接要采用软连接过渡，避免管路的重量直接压在蜗壳上造成壳体变形，同时进风口端建议加装防护网，避免大块杂物被吸入叶轮打坏叶片；如果用于粉尘浓度较高的除尘场景，还需要在进风口前加装初效过滤装置，减少叶片的磨损量。

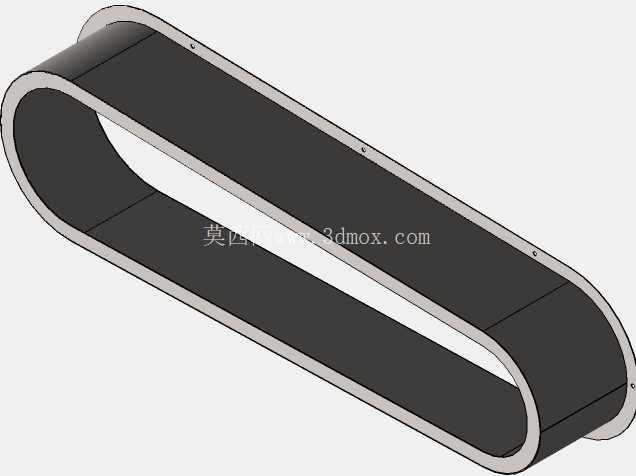

　　设计建模过程中，蜗壳的型线是整个结构的核心难点，需要严格按照叶轮直径、叶片出口角、设计风量参数来推导蜗壳的张开度，保证流道内的气体流速均匀变化，避免出现局部流速突变引发的气动噪声；叶轮的轮盘和轮盖需要做动平衡校核，尤其是高压运行的叶轮，动平衡精度要达到G6.3以上，避免高速运行时出现过大振动损坏轴承。皮带轮的中心距设计要控制在合理范围，中心距过小会导致皮带包角不足容易打滑，中心距过大则会引发皮带运行时的上下抖动，传动效率下降，同时皮带外侧需要加装安全防护罩，避免运行时人员误触或者皮带断裂甩出引发安全事故。

　　轴承座采用独立的油脂润滑结构，设置在蜗壳和皮带轮之间，避免输送的高温气体直接传导到轴承部位导致润滑脂过早失效，日常运行时需要定期监测轴承部位的温度，一般运行温度不超过70摄氏度属于正常范围，如果出现温度异常升高需要及时停机检查轴承磨损情况以及润滑脂状态。出风口的法兰尺寸按照通用通风管路标准设计，可以直接对接同规格的圆形通风管，法兰上预留的螺栓孔采用均匀分布设计，现场安装时不需要额外打孔适配。整个结构的安装边界需要预留足够的检修空间，尤其是电机侧和皮带轮位置，要预留出更换皮带、调整电机位置的操作空间，蜗壳侧面的检修盖位置也要预留足够的开门空间，方便日常清理叶轮积灰、检查叶片磨损情况。
