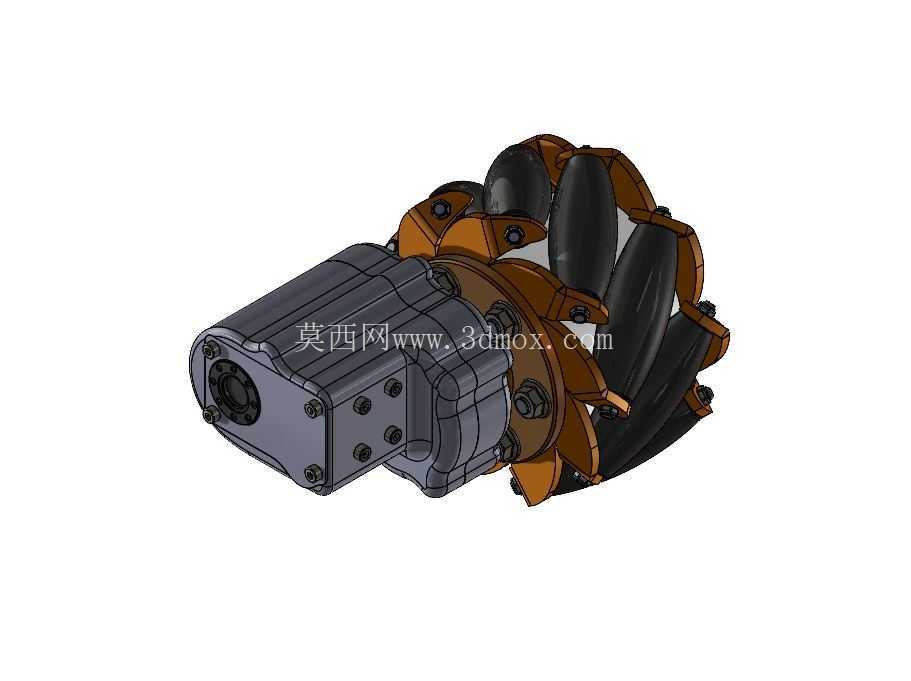

麦克纳姆轮与舵机驱动集成行走机构

　　这套全向行走轮组的设计出发点，是解决小型仓储巡检AGV、桌面教学移动平台、狭小空间作业机器人在窄通道内无法完成侧移、原地转向的痛点，整套结构将麦克纳姆轮的辊子排布轮体与Dynamixel系列智能舵机直接做同轴对接，省去了额外的联轴器、外置减速箱转接支架，把驱动单元的轴向占用尺寸压到最小，适配底盘内部安装空间极度紧张的小型移动设备。从实际落地场景来看，这类轮组最常部署在实验室物料转运小车、电子产线工位间的轻型送料AGV、高校机器人竞赛的全向移动底盘上，普通橡胶轮只能完成前进后退与大半径转弯，在货架间距不足一米的窄通道里，普通轮式底盘要反复多次倒车调整位姿才能对准取料口，而搭载四套该轮组的底盘，仅通过四个轮子各自的转速与转向差速组合，就能直接完成横向平移、零半径原地回转、任意角度斜向行走，不需要预留转弯回转空间，通道利用率可以提升40%以上。

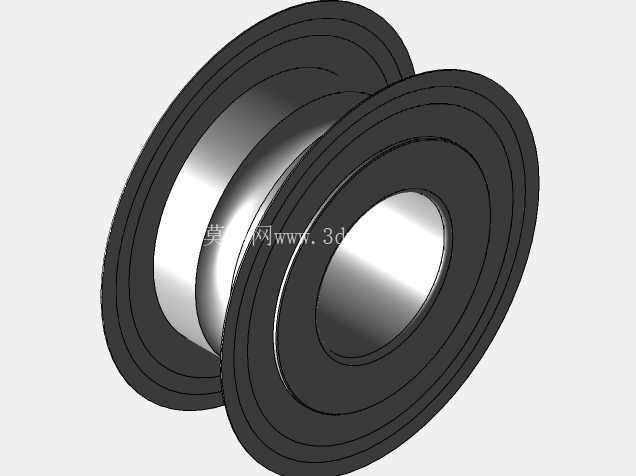

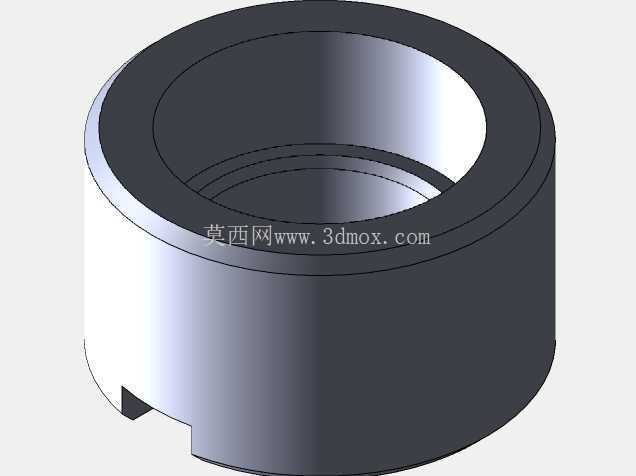

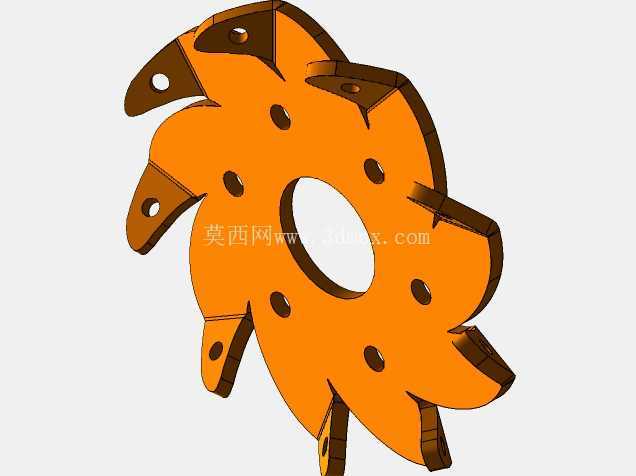

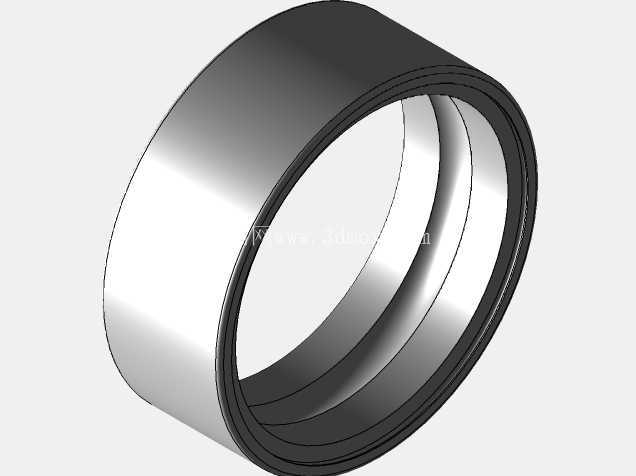

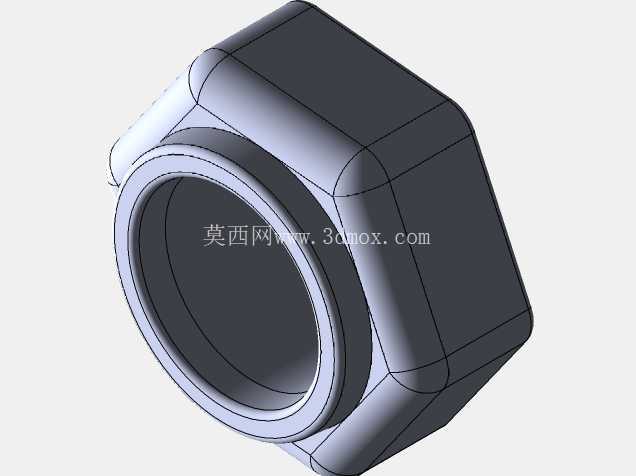

　　结构设计上，轮体部分采用周向均匀排布的多根从动辊子，每根辊子的轴线与轮体主轴线呈固定夹角，辊子外包覆防滑耐磨的弹性橡胶层，辊子自身可以绕自身轴自由转动，当轮体被舵机驱动旋转时，接地辊子的摩擦力会分解出轴向与周向两个方向的分力，四个轮子的分力经过矢量叠加后，就能合成任意方向的整体驱动力。轮体的支撑骨架采用硬质工程塑料或者轻量化铝合金加工，周向的辊子安装支座做了等角度错位排布，保证轮体滚动过程中始终至少有一根辊子与地面保持接触，避免行走过程中出现跳动、离地打滑的问题，辊子两端采用微型深沟球轴承做回转支撑，转动阻力极小，即使舵机输出扭矩不大，也能顺畅带动辊子随动转向。

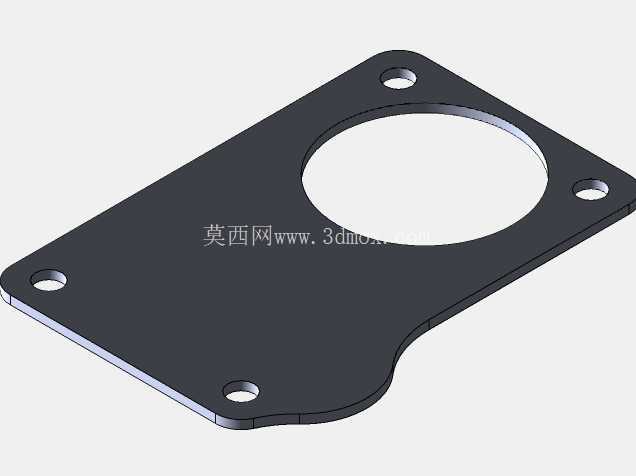

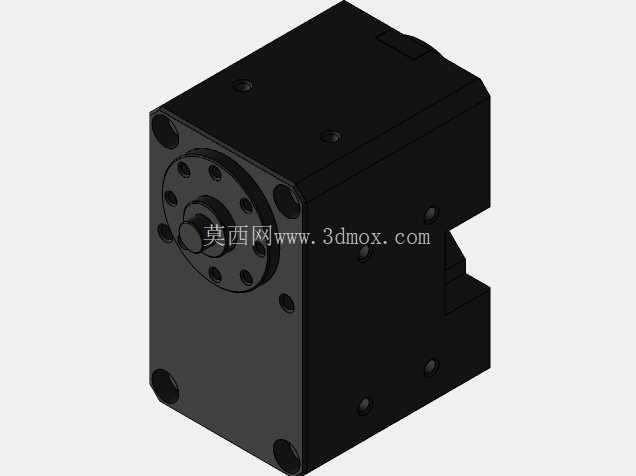

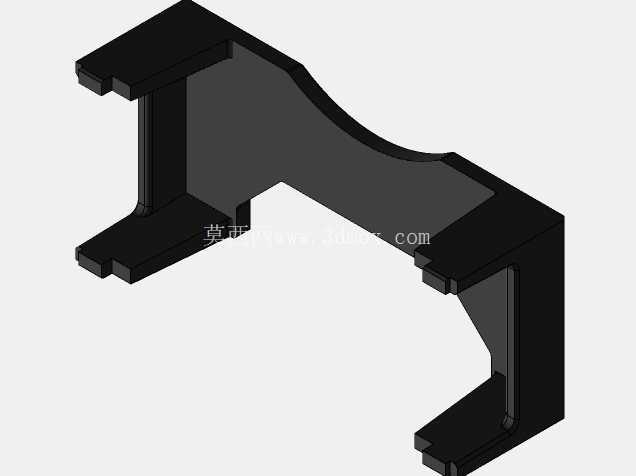

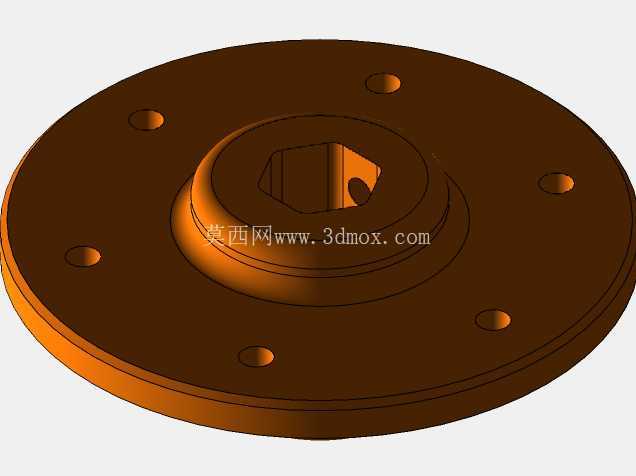

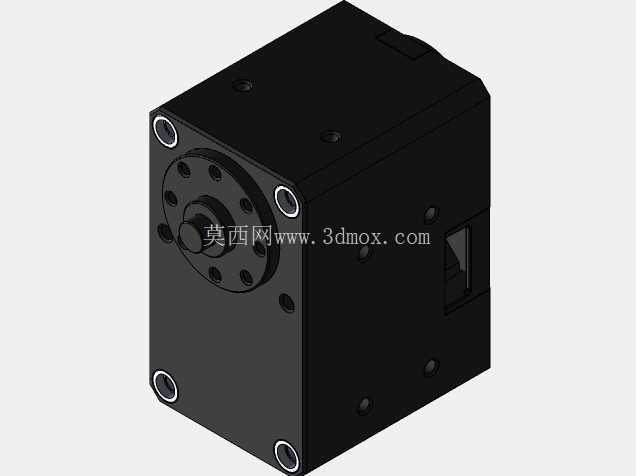

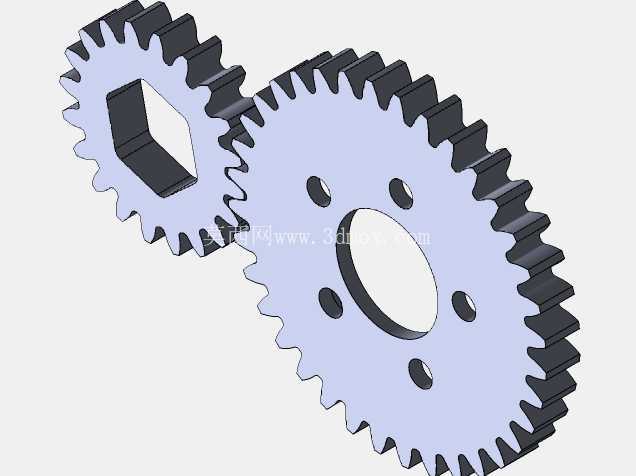

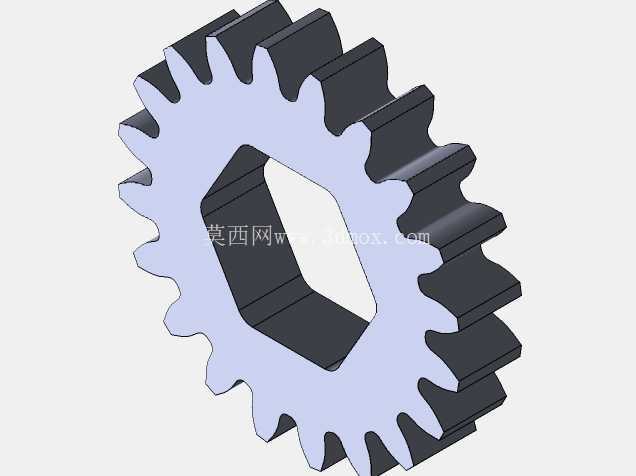

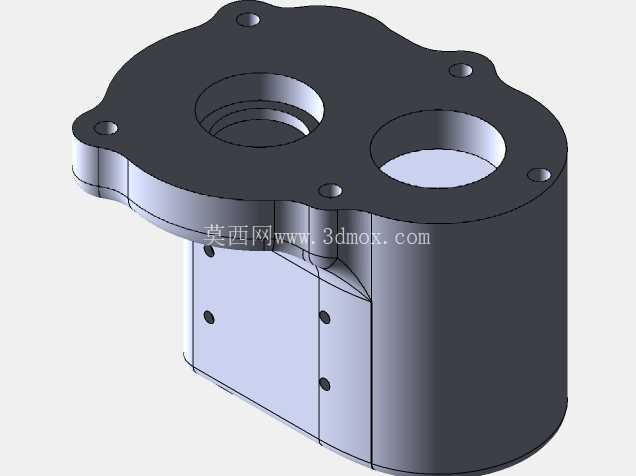

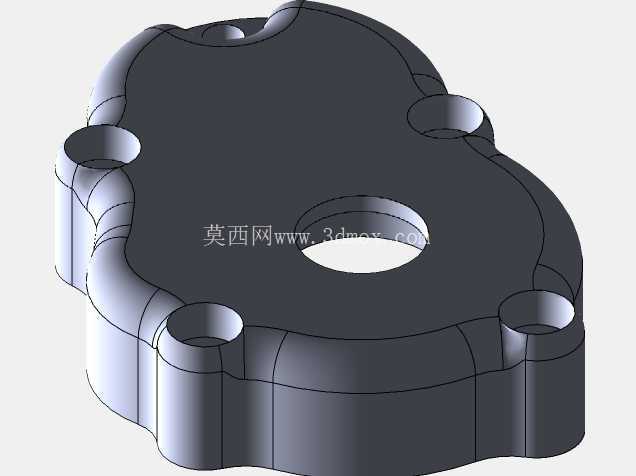

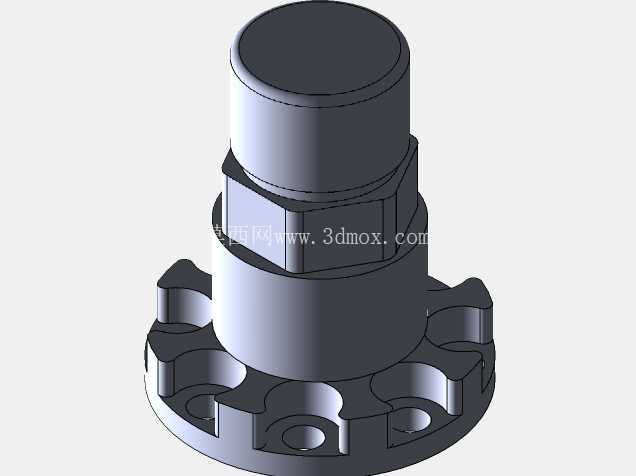

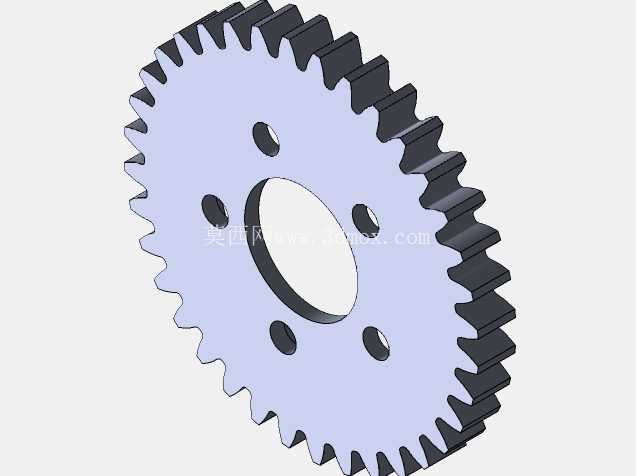

　　驱动对接部分没有采用复杂的过渡传动件，直接在轮体的轮毂端加工出与Dynamixel舵机输出法兰完全匹配的安装孔位，舵机的输出盘通过四颗紧固螺钉直接锁附在轮毂端面上，舵机的主体外壳则通过L型折弯的安装支架与机器人底盘的底板锁固，舵机输出轴的轴线与轮体回转轴线完全重合，不存在同轴度偏差带来的运转卡滞、周期性振动问题。从安装边界尺寸来看，整套轮加舵机的轴向总长度控制在一百四十毫米以内，轮体的外径为一百毫米，轮体的总宽度为五十二毫米，舵机外壳的截面尺寸为四十毫米见方，底盘安装时只需要在底板上开出对应舵机走线的过孔，以及四个支架固定的螺纹孔位即可，轮体最低点距离底盘安装面的高度为五十毫米，预留了足够的离地间隙，即使地面存在五毫米以内的接缝、小型凸起障碍物，也不会出现轮组剐蹭底盘底板的问题。设计过程中特意做了成本优化，轮体的所有支撑结构都采用等厚板材切割加螺栓拼接的形式，不需要定制复杂的铸造成型模具，小批量试制时直接用激光切割亚克力或者铝合金板材就能完成组装，辊子部分采用标准的聚氨酯包胶件，不需要单独开模加工外围曲面，整套轮组的零件加工成本远低于市面上成品的工业级麦克纳姆轮组件。装配逻辑上，所有连接孔位都做了对位防呆设计，轮毂上的螺钉孔与舵机输出盘的孔位一一对应，组装时不需要反复调整对位角度，支架上的长条形调节孔还可以小范围调整舵机的前后位置，张紧轮体与舵机输出端的连接刚性，避免长期正反转切换后连接螺钉出现松动。

　　实际运行时，智能舵机自带的位置、转速、温度反馈可以直接接入机器人的运动控制板，不需要额外加装外置编码器，四个舵机的总线可以串联走线，整车主线束只需要一根通讯线加一根电源线就能完成所有驱动单元的信号传输，底盘内部的布线复杂度大幅降低。轮体周边特意预留了传感器安装位，在轮组上方的支架位置可以加装红外避障传感器、地面灰度检测传感器，不需要额外在底盘上拓展安装支架，整套结构在保证全向移动功能的前提下，把零件数量、占用空间、装配难度都控制在很低的水平，既可以用于工业轻型转运设备的原型开发，也适合教学场景下让学习者直观理解麦克纳姆轮的全向运动矢量合成原理，拆解组装时不需要特殊工装，只用内六角扳手就能完成全部零件的拆装维护，磨损后的辊子可以单独更换，不需要整体替换整个轮组，后期维护的备件成本也被进一步压缩。
